Descrizione

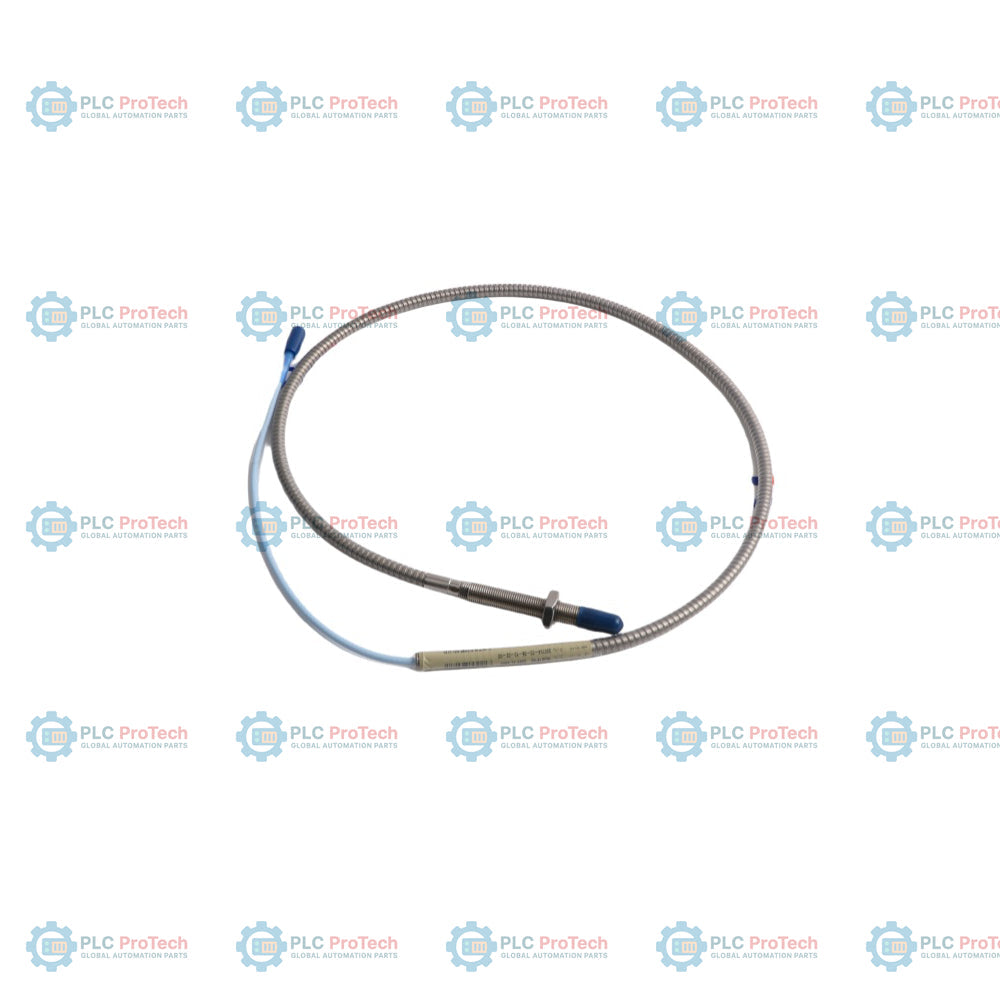

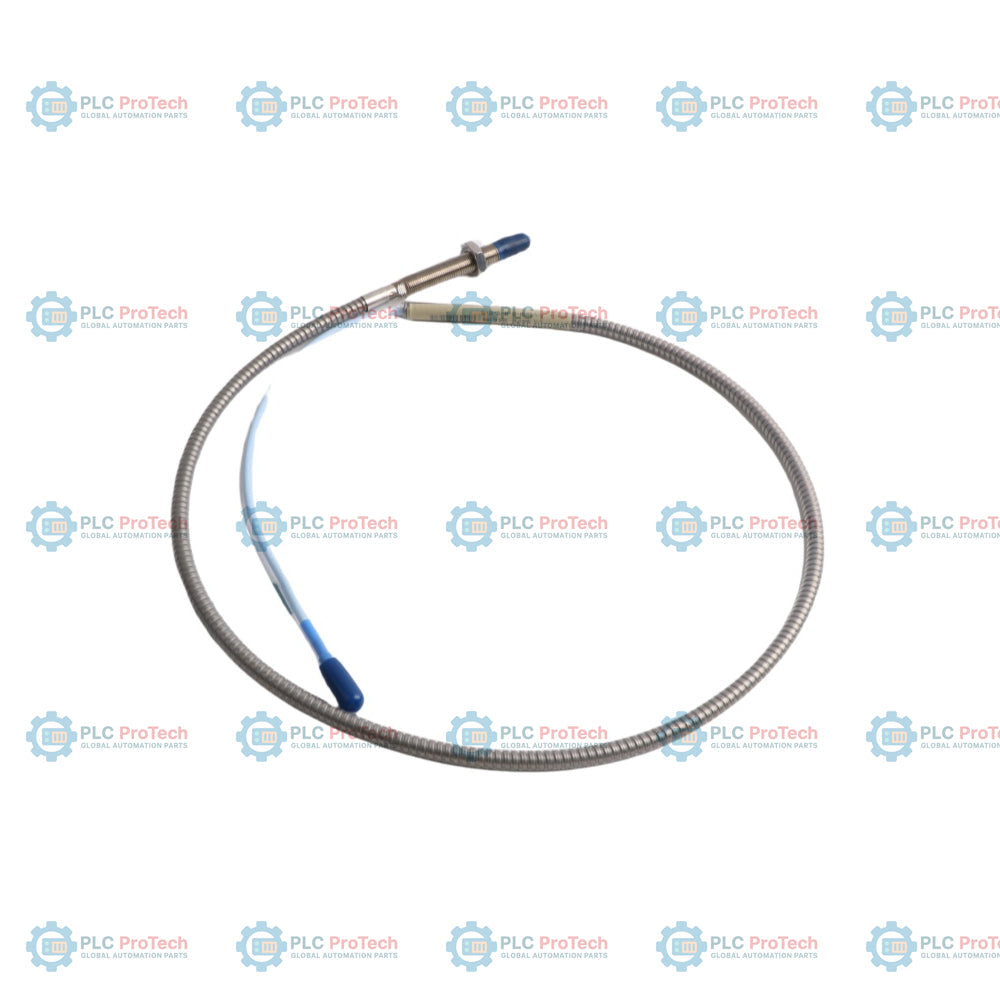

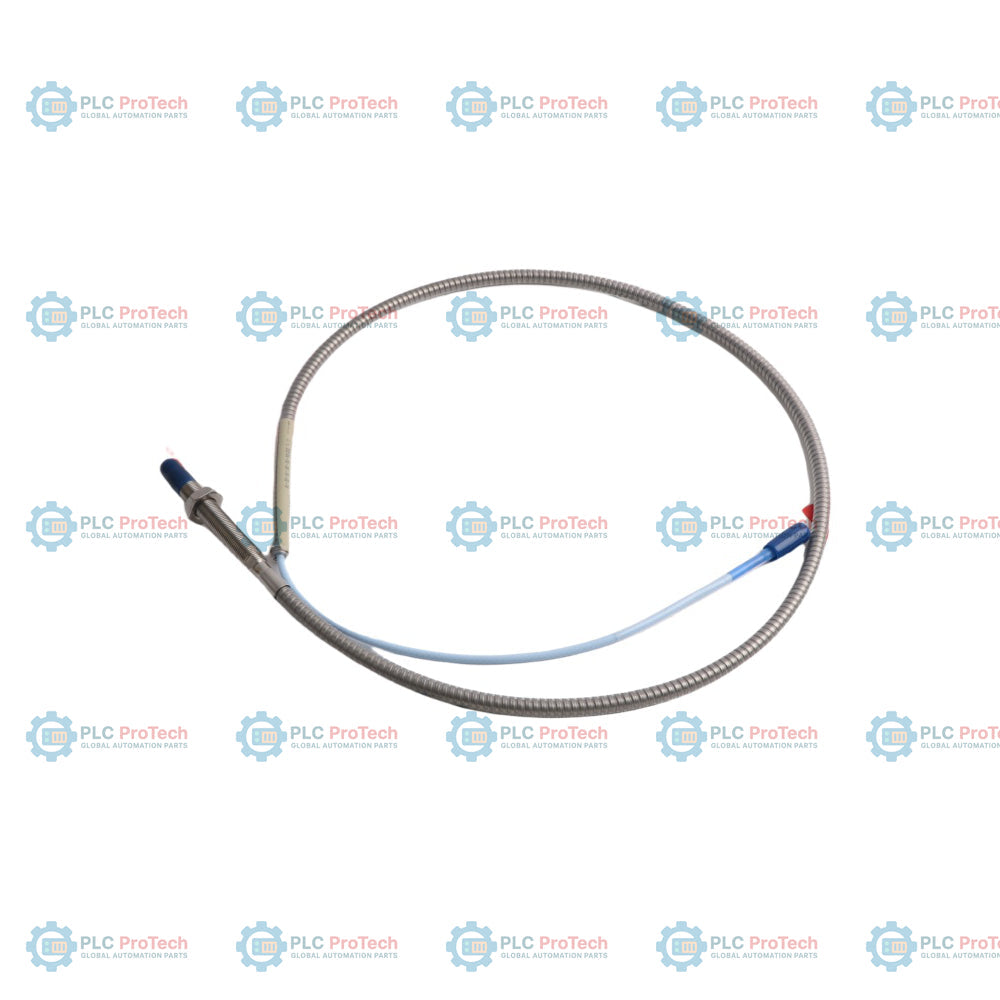

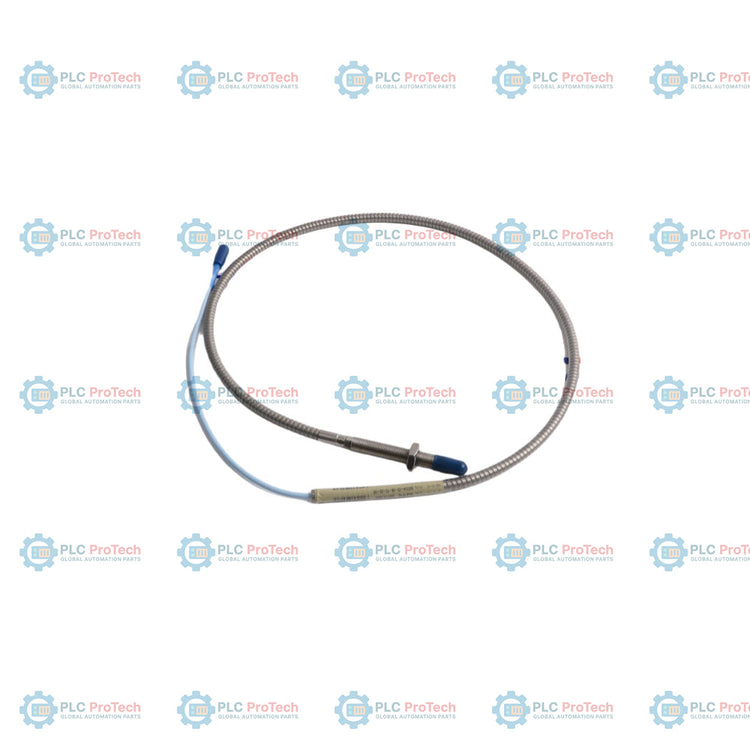

Corpo della sonda metrica M10 x 1 completamente filettato (opzione 00) con custodia da 60 mm (opzione 06) e cavo di collegamento da 1,0 m (opzione 10) con armatura flessibile standard — 330104-00-06-10-02-00. Questa configurazione è dotata di un cavo standard e di un connettore coassiale miniaturizzato ClickLoc (opzione 02) senza protezione del connettore. È configurata per applicazioni in cui non sono richieste approvazioni da parte di enti per aree pericolose (opzione 00).

Questa configurazione specifica differisce dal modello standard gemello non corazzato (330103) poiché integra una guaina corazzata flessibile protettiva in acciaio inossidabile AISI 302/304 con rivestimento esterno in FEP, che protegge il cavo coassiale da abrasioni fisiche e danni meccanici. La custodia con filettatura metrica M10 x 1 garantisce la compatibilità diretta con i montaggi su staffe metriche. La lunghezza totale del sistema di 1,0 metri è calibrata per l'uso con cavi di prolunga standard e sensori Proximitor 3300 XL nei circuiti di misurazione a correnti parassite senza contatto.

Caratteristiche

• Filettatura metrica M10 x 1 con custodia completamente filettata (lunghezza non filettata di 0 mm) per una profondità di montaggio flessibile.
• Lunghezza complessiva della custodia di 60 mm, progettata per custodie e installazioni su staffa di macchinari metrici standard.
• Lunghezza totale del cavo di 1,0 metri (3,3 piedi), compatibile con i circuiti standard dei sistemi trasduttore da 5 o 9 metri.
• Guaina corazzata protettiva in acciaio inossidabile con rivestimento esterno in FEP, per la protezione da ambienti industriali difficili e dall'usura fisica.
• Connettore coassiale miniaturizzato ClickLoc (opzione 02) senza protezione del connettore.

Applicazioni

Utilizzato generalmente per la protezione senza contatto dei macchinari e il monitoraggio delle condizioni. Le applicazioni industriali specifiche includono:

• Misurazione delle vibrazioni radiali dell'albero su macchinari rotanti.
• Monitoraggio della posizione della spinta assiale e dell'espansione termica su turbine a vapore, turbine a gas e compressori.
• Misurazioni dell'eccentricità e della velocità dell'albero.
• Installazioni industriali che richiedono una protezione meccanica corazzata contro oli caldi, trucioli metallici e detriti fisici.

Informazioni sull'ordine

Specifiche tecniche

Linee guida per l'installazione

È necessaria un'installazione corretta. Rispettare i seguenti limiti meccanici e ambientali:

• Coppia massima della custodia: Non superare 22,6 N-m (200 in-lbf) durante il serraggio della custodia della sonda. La coppia consigliata è 7,5 N-m (66 in-lbf).
• Raggio minimo di curvatura del cavo: Mantenere un raggio minimo di curvatura di 25,4 mm (1,0 pollici) per il cavo della sonda armato.
• Innesto della filettatura: La lunghezza massima nominale di innesto della filettatura per filettature M10 x 1 è di 15 mm. Il superamento di questo limite può causare grippaggi durante l'installazione.
• Messa a terra: La schermatura del cavo della sonda deve essere collegata a terra tramite la morsettiera del sensore Proximitor per prevenire interferenze elettriche.
