Descrizione

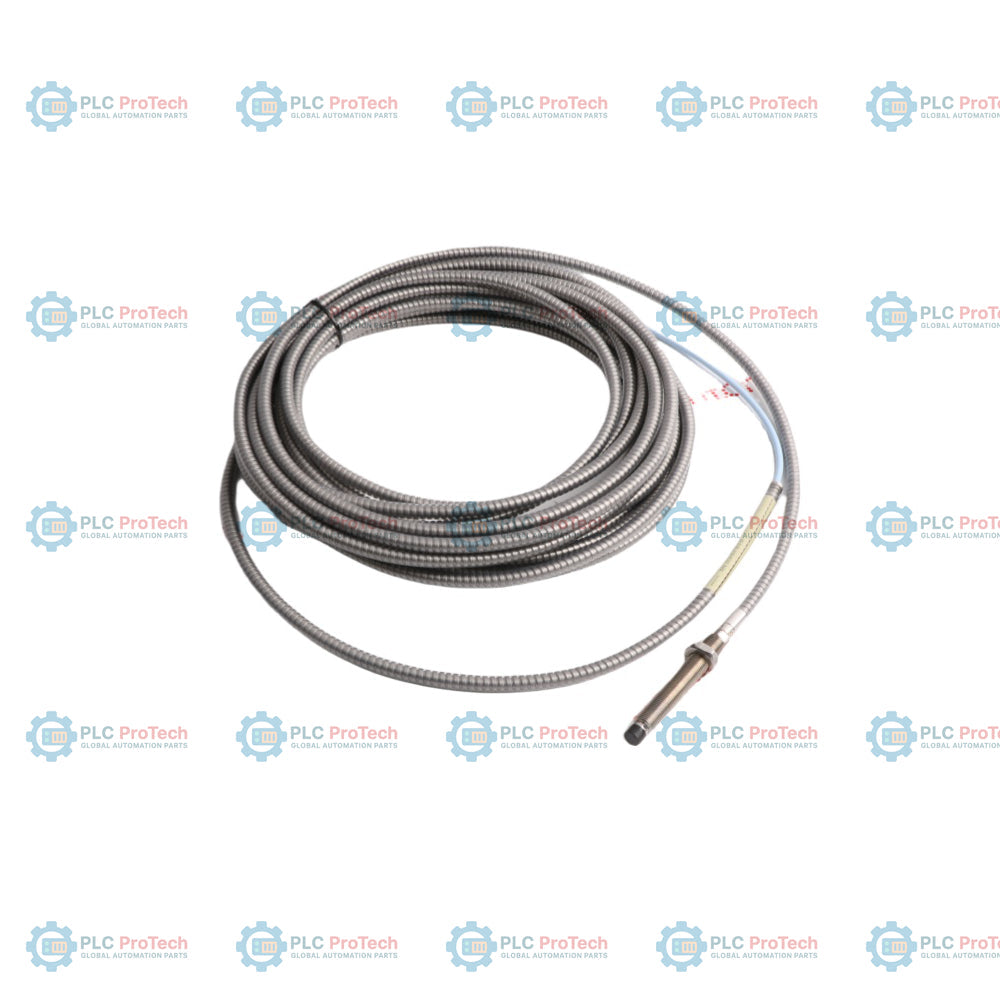

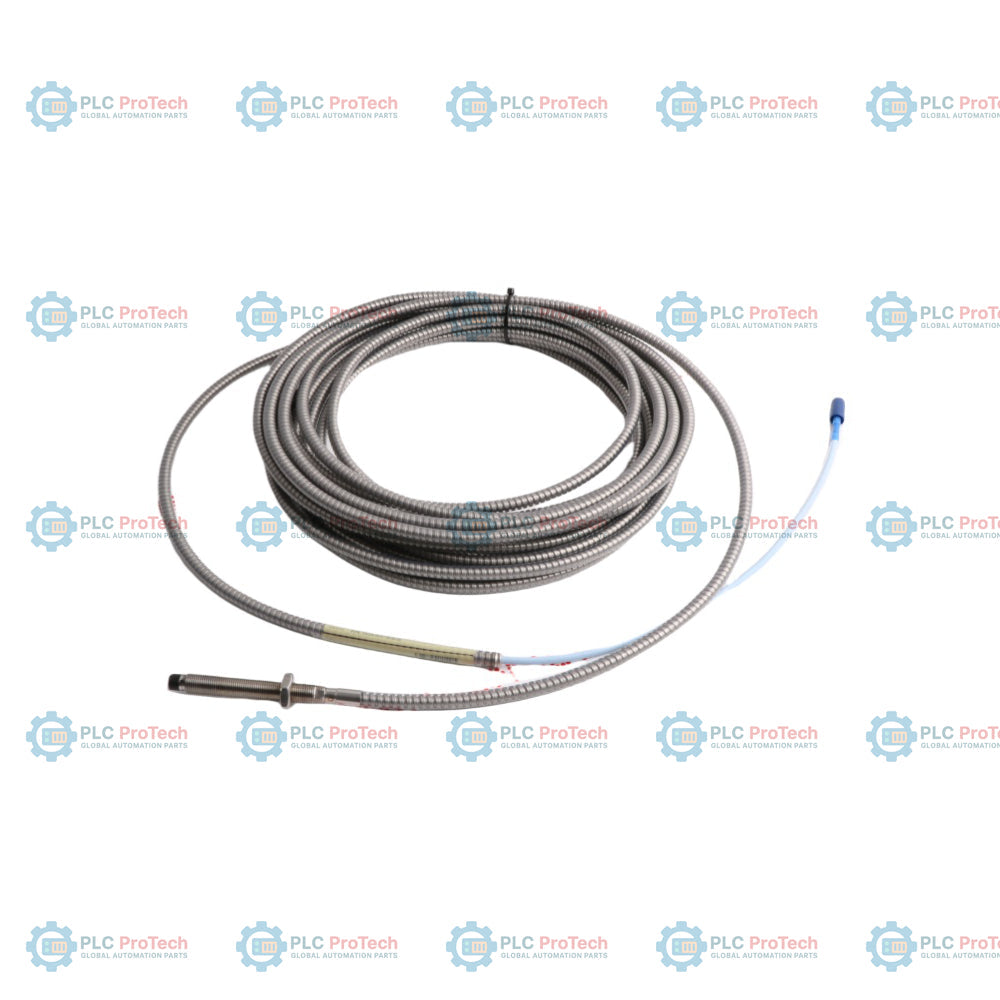

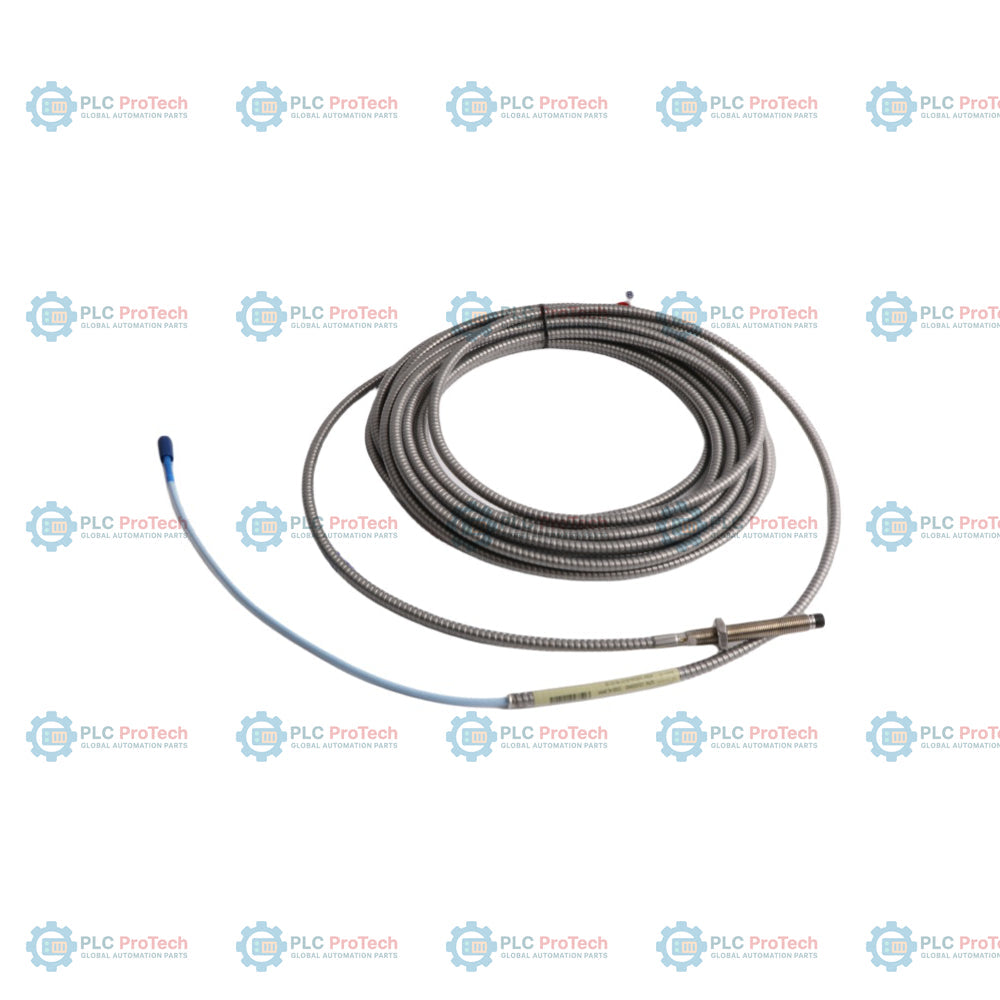

Il 330104-00-07-90-02-00 è una sonda di prossimità da 8 mm del sistema trasduttore 3300 XL, configurata con custodia filettata M10 x 1, armatura integrata per la protezione meccanica e una lunghezza totale del sistema di 9,0 metri. Questa sonda di spostamento a correnti parassite è progettata per la misurazione senza contatto delle vibrazioni dell’albero e della posizione assiale in macchinari rotanti critici, come turbine a vapore, compressori e pompe. Questa configurazione specifica presenta una lunghezza non filettata di 0 mm (opzione 00), una lunghezza della custodia di 70 mm (opzione 07) e il connettore coassiale Miniature ClickLoc standard (opzione 02). Come componente del sistema 3300 XL, questa sonda fornisce un’uscita in tensione accurata proporzionale alla distanza tra la punta della sonda e la superficie conduttiva osservata. È progettata per la compatibilità ottimale con i sensori Proximitor 3300 XL e i cavi di prolunga, garantendo un’elevata integrità del segnale e prestazioni dell’intero sistema in ambienti industriali impegnativi. L’inclusione dell’armatura (serie 330104) offre una maggiore durata nelle applicazioni in cui il cavo è esposto a condizioni meccaniche abrasive o pericolose.

Caratteristiche

• Corpo della sonda filettato M10 x 1 con armatura per una maggiore protezione meccanica
• Lunghezza del sistema di 9,0 metri per l’installazione remota del sensore Proximitor
• Connettore coassiale Miniature ClickLoc per una terminazione del segnale sicura e affidabile
• Tecnologia a correnti parassite per la misurazione precisa e senza contatto delle vibrazioni radiali e dello spostamento assiale
• Compatibilità secondo gli standard industriali con le catene di monitoraggio della serie 3300 XL
• Configurazione con lunghezza non filettata di 0 mm e lunghezza della custodia di 70 mm

Applicazioni

• Monitoraggio delle vibrazioni radiali su macchinari rotanti di grandi dimensioni
• Misurazione della posizione assiale (di spinta) per la protezione del rotore
• Monitoraggio di turbine a vapore e a gas
• Analisi delle vibrazioni di compressori centrifughi e alternativi
• Monitoraggio della posizione dell’albero di generatori idroelettrici
• Ambienti altamente abrasivi che richiedono la protezione del cavo mediante armatura

Informazioni per l’ordine

Opzione	Codice di questo SKU	Descrizione
Numero di parte ordinabile	330104-00-07-90-02-00	Sonda di prossimità 3300 XL da 8 mm, filettatura M10 x 1, con armatura
A - Lunghezza non filettata	00	Lunghezza non filettata di 0 mm
B - Lunghezza della custodia	07	Lunghezza della custodia di 70 mm
C - Lunghezza totale	90	Lunghezza totale del sistema di 9,0 metri
D - Connettore/Cavo	02	Connettore coassiale Miniature ClickLoc, cavo standard
E - Omologazione dell’ente	00	Non richiesta

Specifiche tecniche

Parametro	Specifica
Produttore	Bently Nevada
Numero di parte	330104-00-07-90-02-00
Diametro della sonda	8 mm
Dimensione della filettatura	M10 x 1
Materiale della custodia della sonda	Acciaio inossidabile AISI 303 o 304
Tipo di cavo	Cavo coassiale armato
Lunghezza totale del sistema	9,0 metri
Tipo di connettore	Connettore coassiale Miniature ClickLoc
Temperatura di esercizio	-52 degC a +177 degC
Linearità del sistema	Entro 0,025 mm rispetto a un’approssimazione lineare (su un intervallo di 2 mm)

Linee guida per l’installazione

• Assicurarsi che la distanza della sonda sia regolata correttamente secondo il manuale del sistema 3300 XL (in genere 1,27 mm utilizzando uno spessimetro).
• Utilizzare le staffe di montaggio Bently Nevada appropriate (ad esempio in alluminio o materiale fenolico) per garantire la stabilità strutturale e l’isolamento elettrico richiesto.
• Evitare un impegno eccessivo della filettatura; limitare la coppia ai valori specificati nella scheda tecnica per evitare il grippaggio.
• Proteggere tutti i connettori con appositi dispositivi di protezione se l’applicazione comporta l’esposizione a fluidi o polvere abrasiva.
• Assicurare una corretta messa a terra dell’alloggiamento del sensore Proximitor per ridurre le interferenze elettromagnetiche (EMI).

Conformità e certificazioni

• Sistema certificato per l’uso in aree pericolose se installato secondo il disegno Bently Nevada 141092 (sicurezza intrinseca) o 140979 (assenza di innesco).
• Conforme agli standard di prestazione elettrica e meccanica della serie 3300 XL.
