Bently Nevada 330104-00-13-10-01-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

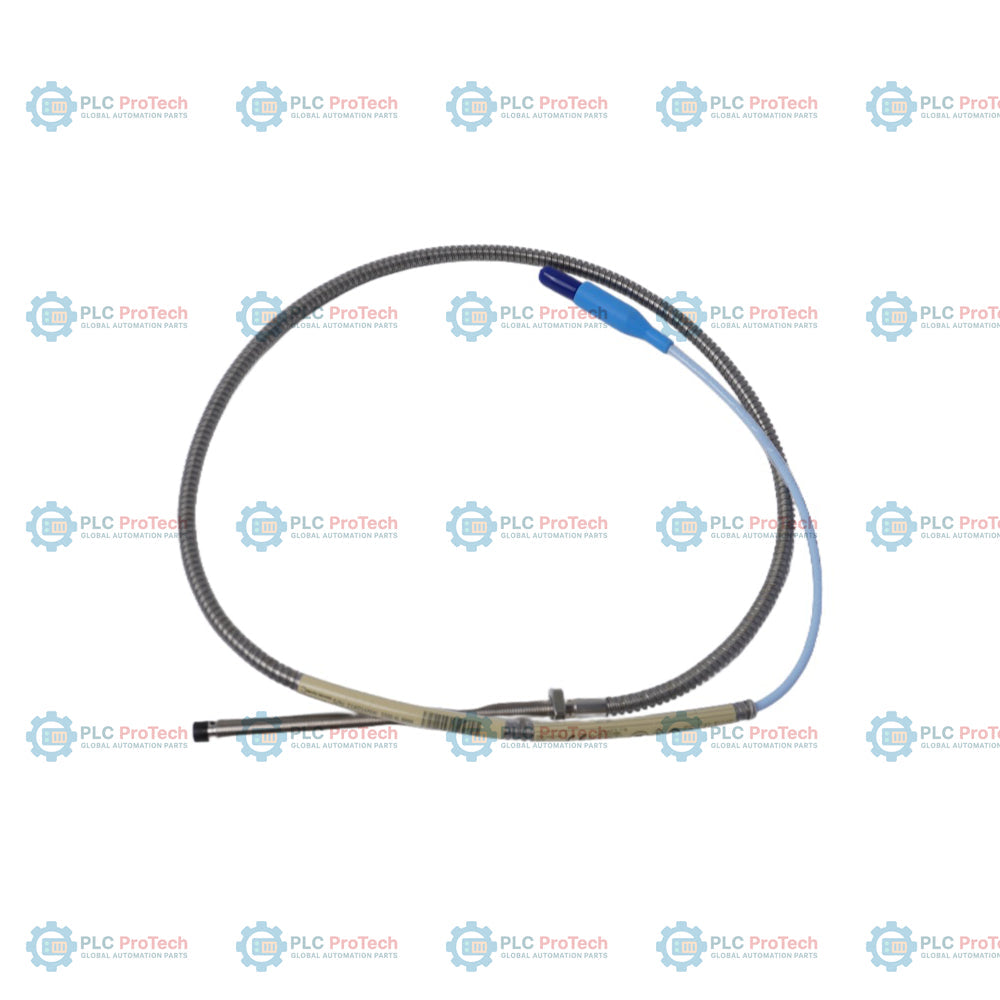

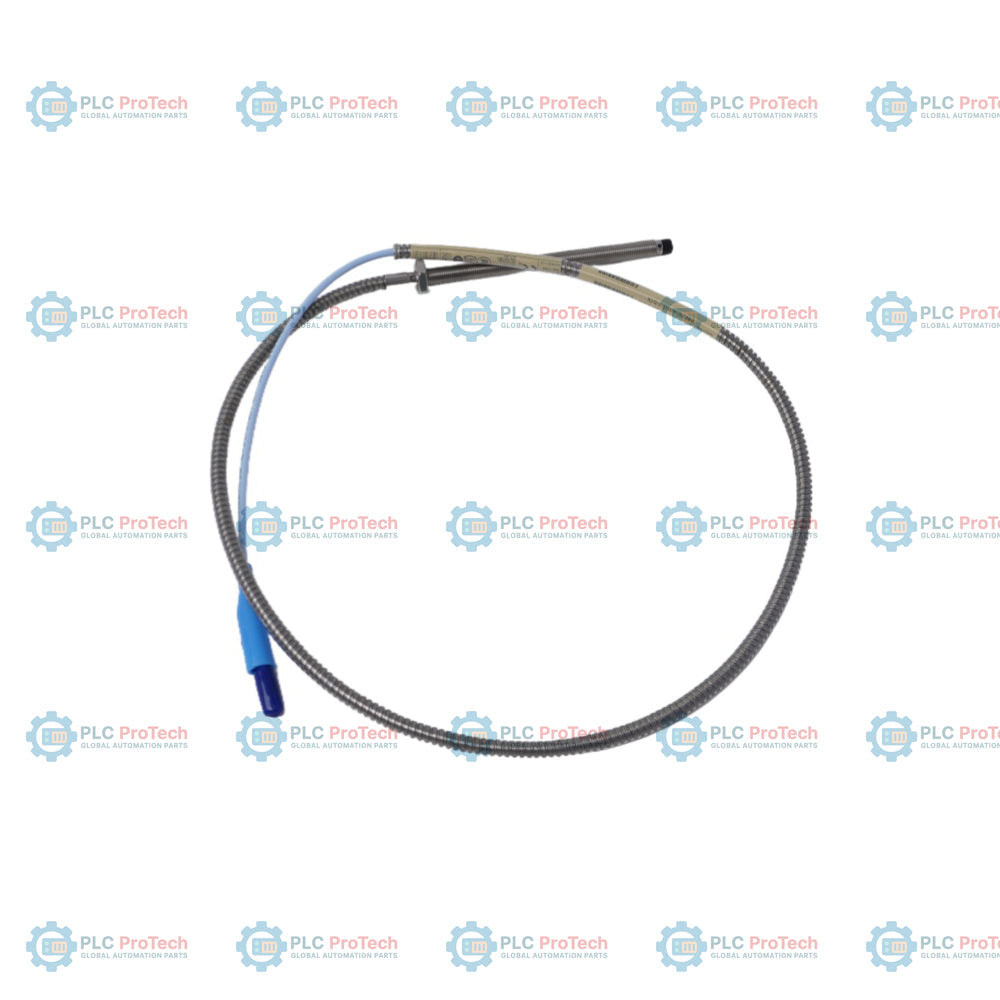

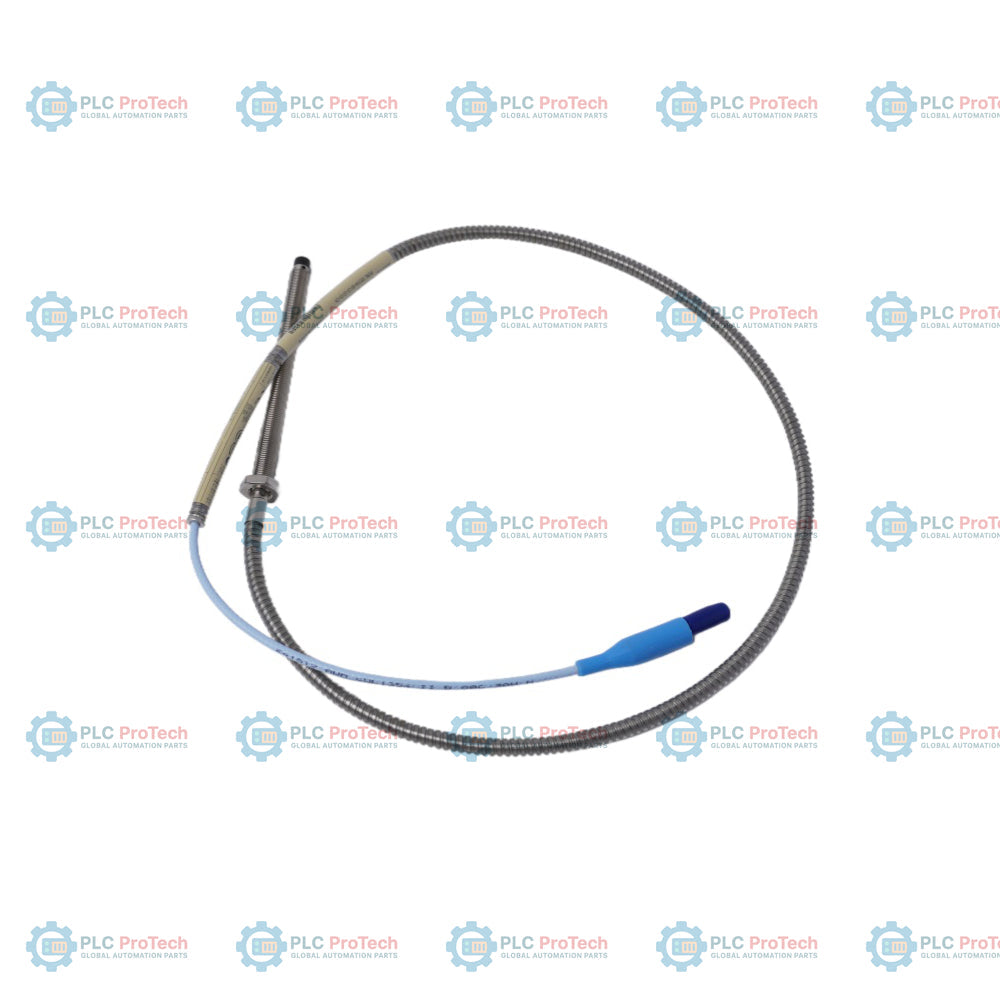

L’opzione 00 (lunghezza non filettata di 0 mm) e l’opzione 01 (connettore coassiale ClickLoc con protezione del connettore) definiscono questa configurazione metrica della sonda 3300 XL da 8 mm con filettatura integrata e armatura in acciaio inossidabile — 330104-00-13-10-01-05. Questa sonda di prossimità a correnti parassite viene utilizzata per misurare senza contatto lo spostamento e le vibrazioni dell’albero in macchinari con cuscinetti a film fluido. La custodia in acciaio inossidabile da 130 mm è completamente filettata con filettatura M10 x 1, consentendo di regolare con precisione la profondità di montaggio direttamente nell’alloggiamento del cuscinetto o nelle staffe della macchina. L’armatura flessibile integrata in acciaio inossidabile protegge il cavo della sonda lungo 1,0 metro da abrasioni fisiche, sollecitazioni meccaniche e fluidi aggressivi della macchina.

In quanto componente certificato della famiglia sonde di prossimità 3300 XL da 8 mm, questa configurazione offre completa intercambiabilità elettrica e meccanica con gli altri componenti 3300 XL, eliminando la necessità di calibrazione personalizzata o accoppiamento al banco. In un tipico circuito di monitoraggio, la sonda si collega a un cavo di prolunga standard 3300 XL e a un sensore Proximitor 3300 XL per fornire una sensibilità nominale di 7,87 V/mm (200 mV/mil). Questa configurazione è ideale per applicazioni di protezione dei turbomacchinari in aree classificate pericolose secondo ATEX, IECEx o CSA.

Caratteristiche

• Custodia metrica M10 x 1: Dispone di una custodia completamente filettata lunga 130 mm (opzione 13), con lunghezza non filettata di 0 mm (opzione 00), per configurazioni strutturali a sbraccio profondo.
• Armatura integrata in acciaio inossidabile: L’armatura flessibile in acciaio inossidabile AISI 302 o 304 protegge il cavo da usura fisica e condizioni ambientali difficili.
• Lunghezza totale di 1,0 metro: Cavo compatto con lunghezza totale di 1,0 m (opzione 10), adatto per installazioni vicine a scatole di derivazione o alloggiamenti di connessione locali.
• Connettore coassiale ClickLoc: Dispone di un connettore ClickLoc maschio miniaturizzato placcato in oro con una guaina protettiva integrata (opzione 01) che impedisce l’ingresso di contaminanti.
• Omologazione per aree pericolose: certificata secondo l'opzione 05 per gli standard CSA, ATEX e IECEx in ambienti pericolosi.
• Punta ad alta durabilità: realizzata in solfuro di polifenilene (PPS) per resistere agli oli aggressivi delle turbine, all'umidità e all'elevata esposizione a sostanze chimiche.
• Intercambiabilità del sistema: sostituisce direttamente i componenti dei sistemi della serie 3300 non XL da 5 mm e 8 mm senza richiedere la calibrazione manuale.

Applicazioni

• Misurazioni delle vibrazioni radiali dell'albero e dello spostamento dinamico in turbine a vapore e a gas.
• Monitoraggio della posizione di spinta e dello spostamento assiale dell'albero in compressori centrifughi e pompe ad alta pressione.
• Misurazione della velocità di rotazione e temporizzazione di riferimento Keyphasor su macchinari industriali ad alta velocità.
• Anelli di monitoraggio per la protezione dei macchinari che richiedono cavi corazzati robusti in acciaio inossidabile, destinati a raffinerie, impianti petrolchimici e centrali elettriche.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Allineamento di montaggio: Verificare che la lunghezza non filettata (0 mm) sia allineata con la staffa o con lo spessore della parete della macchina, per posizionare correttamente la punta della sonda davanti al bersaglio.
• Limiti di coppia: Avvitare manualmente la custodia della sonda M10 x 1 nella staffa e serrare a mano. Utilizzare una chiave dinamometrica per serrare alla coppia di installazione consigliata di 11.2 N-m (100 in-lbf). Non superare 33.9 N-m (300 in-lbf) per evitare la deformazione della custodia.
• Gestione del cavo: Instradare il cavo armato mantenendo un raggio di curvatura minimo di 25.4 mm (1.0 in). Evitare di far passare il cavo su spigoli meccanici affilati o in aree soggette a schiacciamenti continui.
• Fasi di collegamento: Prima di unire i connettori coassiali ClickLoc, pulirli da olio o grasso. Spingere insieme i connettori finché non si avverte il "clic" dorato. Far scorrere completamente la guaina protettiva preinstallata del connettore sopra la giunzione per impedire l'ingresso dell'umidità.

Conformità e certificazioni

• CSA: Certificato secondo gli standard canadesi di sicurezza elettrica e contro le esplosioni per aree pericolose di Classe I, Divisione 1 e 2.
• ATEX: Conforme alle direttive dell'Unione Europea sulle atmosfere esplosive per applicazioni nelle Zone 0, 1 e 2.
• IECEx: Certificato per atmosfere esplosive internazionali secondo lo schema IECEx.
• Marchio CE: Conforme a tutte le direttive europee pertinenti in materia di compatibilità elettromagnetica e sicurezza.
