Manufacturer: Bently Nevada
Product No.: 330104-00-13-10-01-CN
Country of origin:United States
Product Type: Sonda di prossimità 3300 XL da 8 mm
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 220g
Dimensions: 50 mm x 150 mm x 150 mm (A x L x P)
Shipping port: Xiamen
Warranty: 12 months

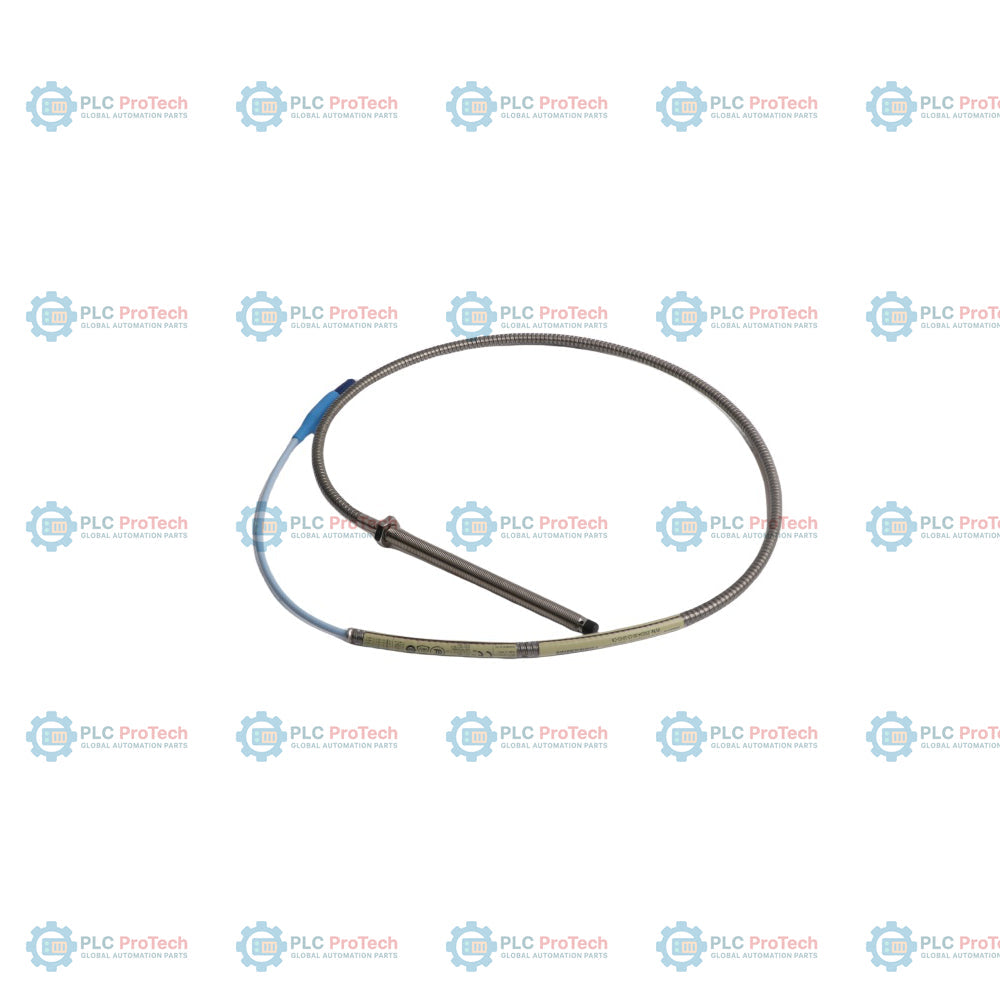

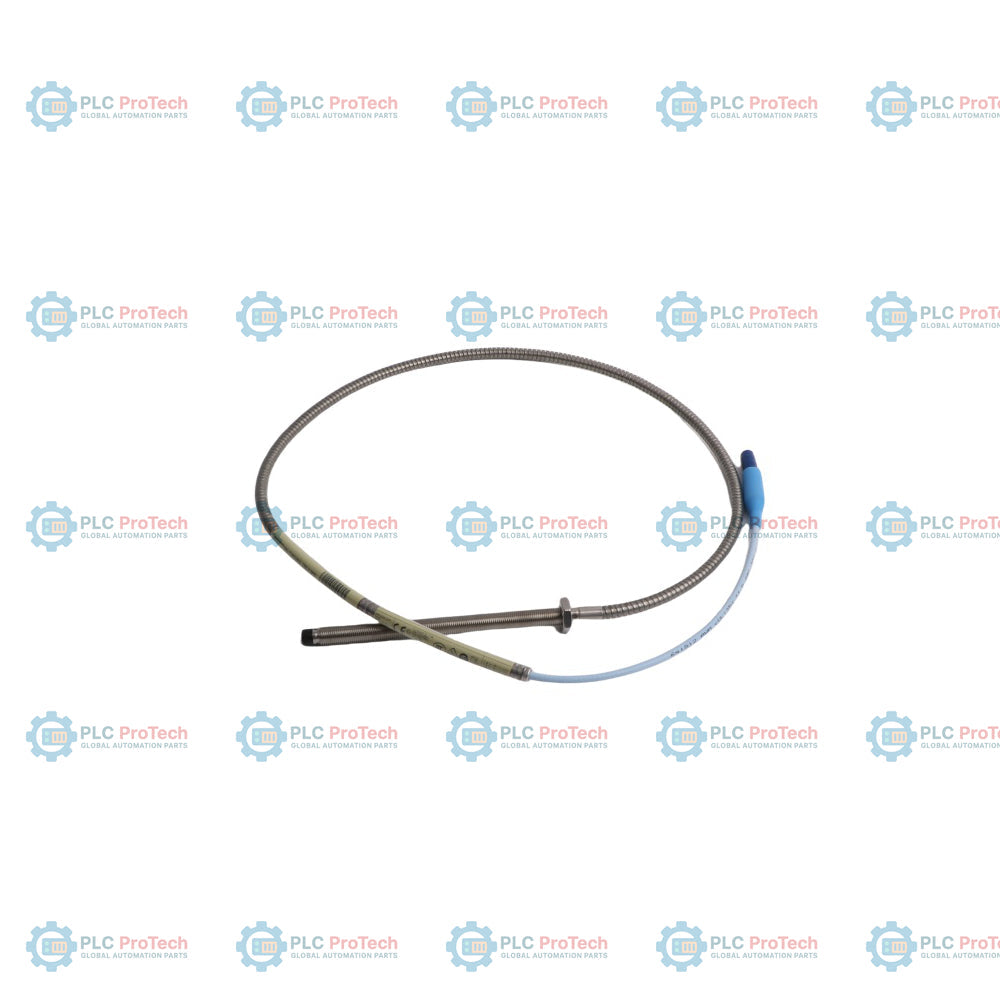

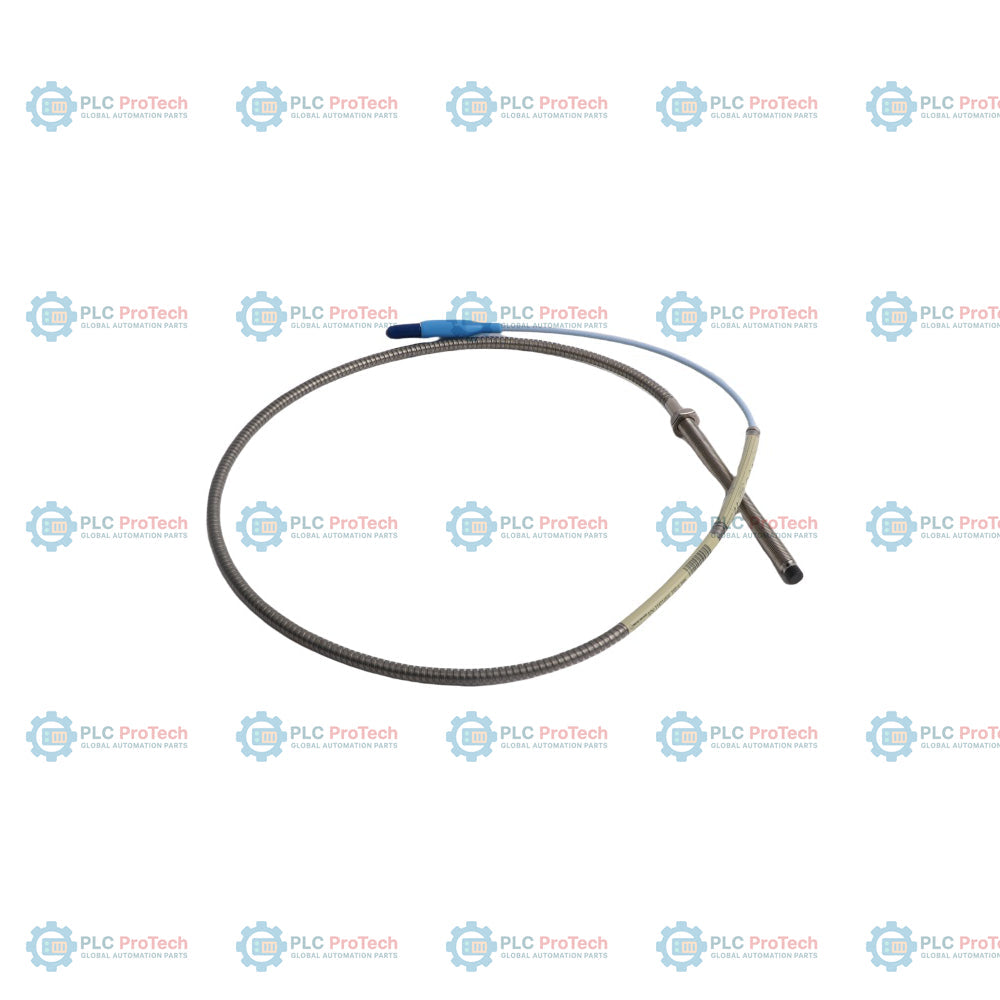

L'opzione 00 (lunghezza non filettata di 0 mm) e l'opzione 13 (lunghezza del corpo di 130 mm) specificano questa configurazione della sonda di prossimità metrica 3300 XL da 8 mm - 330104-00-13-10-01-CN.
Questo trasduttore metrico presenta una filettatura M10 x 1 ed è dotato di un cavo armato in acciaio inossidabile (base 330104), che lo distingue dalla versione non armata (330103). Il cavo armato offre protezione meccanica al cavo del trasduttore in ambienti con detriti fisici o rischio di abrasione. Questa configurazione presenta una lunghezza complessiva di 1,0 metro e un connettore coassiale miniaturizzato ClickLoc standard con protezione del connettore. Il suffisso -CN indica il pacchetto di approvazioni cinesi per aree pericolose e certifica l'assemblaggio secondo le normative NEPSI e CCC per l'installazione in zone pericolose.
Utilizzato nei sistemi di protezione dei macchinari rotanti per misurare parametri quali vibrazioni dell'albero, posizione assiale e velocità. Le installazioni comuni includono turbine a gas, turbine a vapore, compressori, riduttori, pompe e generatori operanti in settori che richiedono approvazioni cinesi per aree pericolose (NEPSI/CCC).
Il codice 330104-00-13-10-01-CN è una configurazione ordinabile della serie di trasduttori di prossimità Bently Nevada 3300 XL da 8 mm. La suddivisione seguente illustra i parametri di selezione per questo SKU specifico:
| Opzione / Segmento | Codice su questo SKU | Descrizione / Significato |
|---|---|---|
| Numero di parte ordinabile | 330104-00-13-10-01-CN | Sonda di prossimità 3300 XL da 8 mm, filettatura M10 x 1, con armatura, approvata NEPSI/CCC |
| A - Opzione lunghezza non filettata | 00 | 0 mm |
| B - Opzione lunghezza complessiva della custodia | 13 | 130 mm |
| C - Opzione lunghezza totale | 10 | 1,0 metro (3,3 piedi) |
| D - Opzione connettore e tipo di cavo | 01 | Connettore coassiale ClickLoc miniaturizzato con protettore del connettore, cavo standard |
| Suffisso -CN | -CN | Pacchetto di omologazione cinese per aree pericolose (omologazioni NEPSI + CCC) |
| Produttore | Bently Nevada |
| Numero di parte / Modello | 330104-00-13-10-01-CN |
| Materiale della punta della sonda | Solfuro di polifenilene (PPS) |
| Materiale del corpo della sonda | Acciaio inossidabile AISI 303 o 304 |
| Dimensione della filettatura | M10 x 1 |
| Lunghezza non filettata (opzione A) | 0 mm |
| Lunghezza della custodia (opzione B) | 130 mm |
| Lunghezza totale (opzione C) | 1,0 metro |
| Tipo di cavo | Cavo coassiale da 75 ohm con armatura in acciaio inossidabile |
| Tipo di connettore | Connettore coassiale ClickLoc maschio miniaturizzato con protettore |
| Temperatura di esercizio | -52 °C a +177 °C |
| Tenuta a pressione | Fino a 7,0 bar (100 psi) di pressione differenziale tra la punta della sonda e la custodia |
| Intervallo lineare | 2,0 mm (80 mil), a partire da circa 0,25 mm (10 mil) dalla punta |
| Dimensioni | 50 mm x 150 mm x 150 mm (A x L x P) (gruppo avvolto confezionato) |
| Peso | 0,22 kg |
Durante l'installazione, assicurarsi che la sonda sia posizionata in modo da mantenere la distanza target entro l'intervallo lineare del sistema trasduttore 3300 XL. Serrare il corpo esagonale della custodia ai limiti di coppia raccomandati. Assicurarsi che il cavo standard e il connettore coassiale ClickLoc siano puliti e privi di umidità prima del collegamento. Il protettore del connettore preinstallato previene la contaminazione e deve rimanere fissato sul campo. Attenersi ai requisiti cinesi di cablaggio per aree pericolose (NEPSI/CCC) come specificato dal pacchetto di certificazione -CN.
| Omologazione cinese per aree pericolose | NEPSI (Centro nazionale cinese di supervisione e ispezione per la protezione dalle esplosioni e la sicurezza della strumentazione) |
| Certificazione obbligatoria cinese | Marchio CCC per la protezione antideflagrante |
| Conformità agli standard generali | Progettato per soddisfare gli standard meccanici ed elettrici dei sistemi di protezione dei macchinari industriali |
