Descrizione

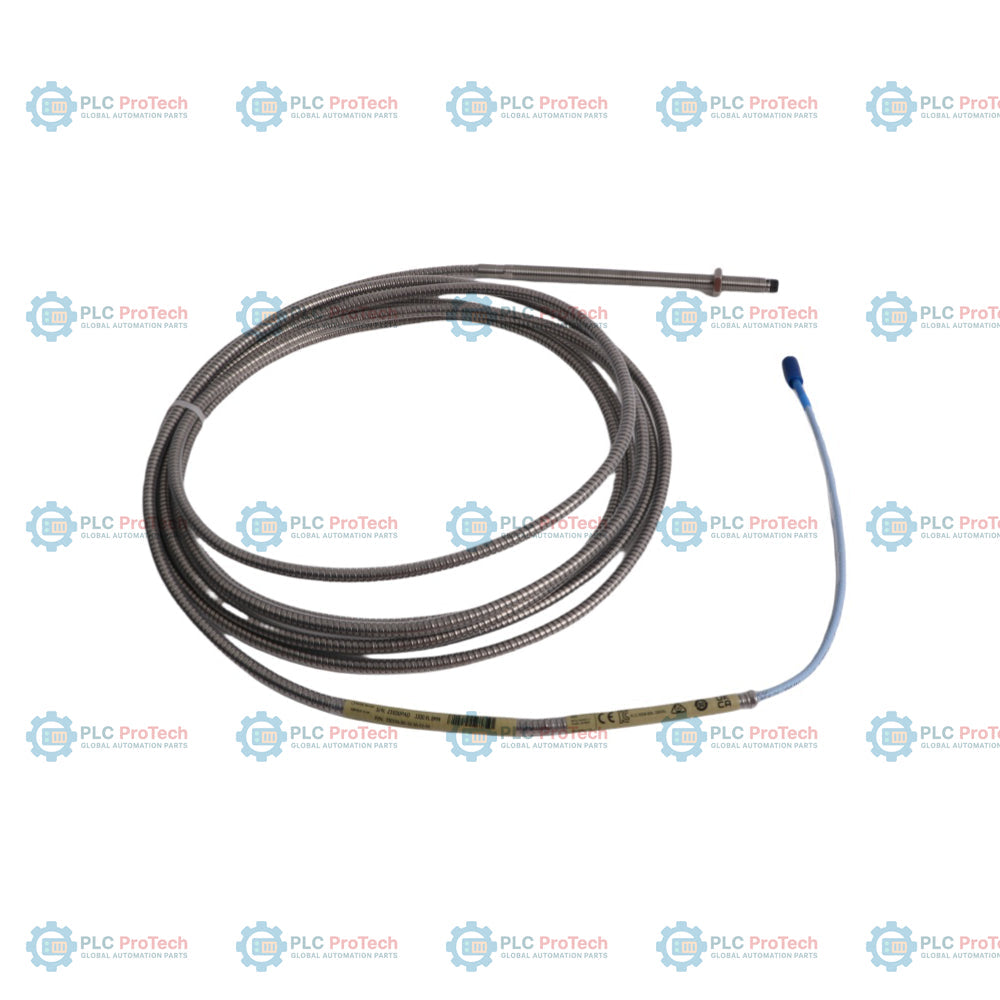

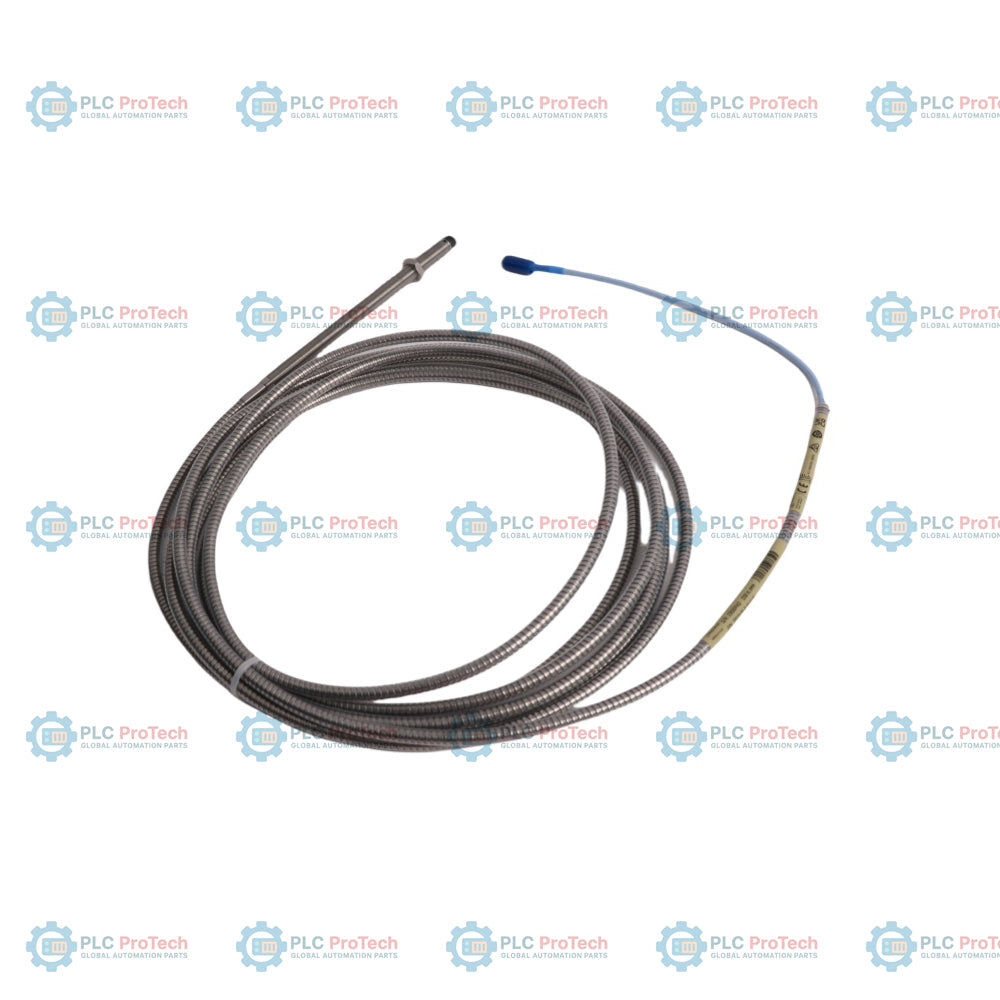

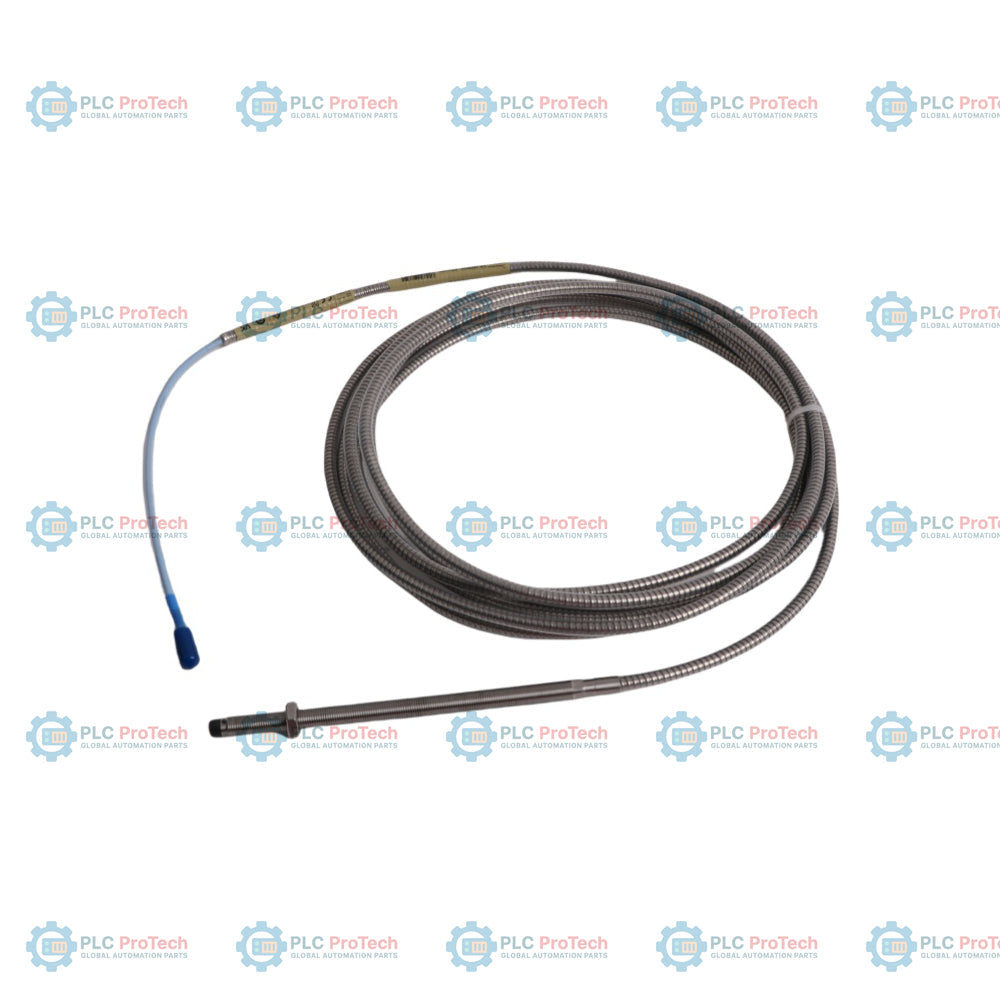

Il corpo della sonda metrica M10 x 1 completamente filettato (opzione 00), con una lunghezza del corpo di 160 mm (opzione 16) e un cavo corazzato integrato da 5,0 m (opzione 50), identifica la sonda di prossimità 3300 XL da 8 mm 330104-00-16-50-02-00. Questo componente per la protezione dei macchinari viene utilizzato per misurare lo spostamento statico (posizione) e dinamico (vibrazione) sulle macchine rotanti.

Questa configurazione integra un'armatura in acciaio inossidabile per proteggere il cavo coassiale da usura meccanica, abrasione e ambienti industriali aggressivi. A differenza dei modelli senza armatura o delle varianti che utilizzano cavi FluidLoc, questa opzione combina connessioni coassiali ClickLoc miniaturizzate standard (opzione 02) con una configurazione generica non approvata (opzione 00), per ambienti di installazione in cui non sono richieste certificazioni ufficiali per aree pericolose.

Caratteristiche

• Filettatura metrica M10 x 1: dotata di un design con filettatura metrica standard per l'integrazione meccanica diretta con supporti standard.
• Armatura in acciaio inossidabile: integra una schermatura corazzata ad alta durabilità lungo il cavo coassiale, per una maggiore protezione fisica in ambienti operativi difficili.
• Lunghezza non filettata di 0 mm: corpo della sonda completamente filettato (opzione 00), per ottimizzare l'ingaggio della filettatura e la profondità di posizionamento.
• Lunghezza del corpo di 160 mm: opzione con corpo di lunghezza estesa (opzione 16), progettata per installazioni meccaniche più profonde.
• Lunghezza totale di 5,0 metri: configurato come circuito trasduttore da 5 metri (opzione 50), abbinato specificamente ai sensori Proximitor 3300 XL da 5 metri.
• Connettore ClickLoc miniaturizzato: connessione coassiale ClickLoc standard (opzione 02) che garantisce un accoppiamento affidabile del segnale ad alta frequenza senza richiedere una protezione per il connettore.

Applicazioni

Le applicazioni tipiche del monitoraggio dei macchinari dell'industria pesante includono:

• Turbine a vapore e a gas
• Compressori industriali e riduttori
• Pompe idroelettriche e pompe per l'acqua di raffreddamento
• Misurazione delle vibrazioni dinamiche dell'albero e della posizione assiale su alberi rotanti ad alta velocità

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Per garantire una corretta installazione meccanica e prestazioni affidabili, seguire queste linee guida:

• Innesto della filettatura: l'innesto della filettatura non deve superare 15 mm per evitare inceppamenti durante l'installazione nella porta di montaggio.
• Instradamento del cavo: evitare piegature strette o schiacciamenti del cavo armato per proteggere il conduttore coassiale interno. Assicurarsi che il raggio di curvatura minimo sia superiore a 25,4 mm (1,0 pollice).
• Regolazione della distanza: montare la sonda e regolare la distanza meccanica sul valore nominale consigliato di 1,27 mm (50 mil) utilizzando uno spessimetro oppure misurando la tensione CC corrispondente sul sensore Proximitor.
• Manutenzione dei connettori: mantenere i connettori coassiali puliti, asciutti e privi di sporco o contaminanti. Serrare saldamente a mano i connettori ClickLoc dorati di tipo "click".

Conformità e certificazioni

Questa configurazione (opzione 00) è destinata agli ambienti industriali di uso generale in cui non sono richieste certificazioni per aree pericolose. È prodotta secondo i rigorosi standard di controllo qualità stabiliti da Bently Nevada.
