Descrizione

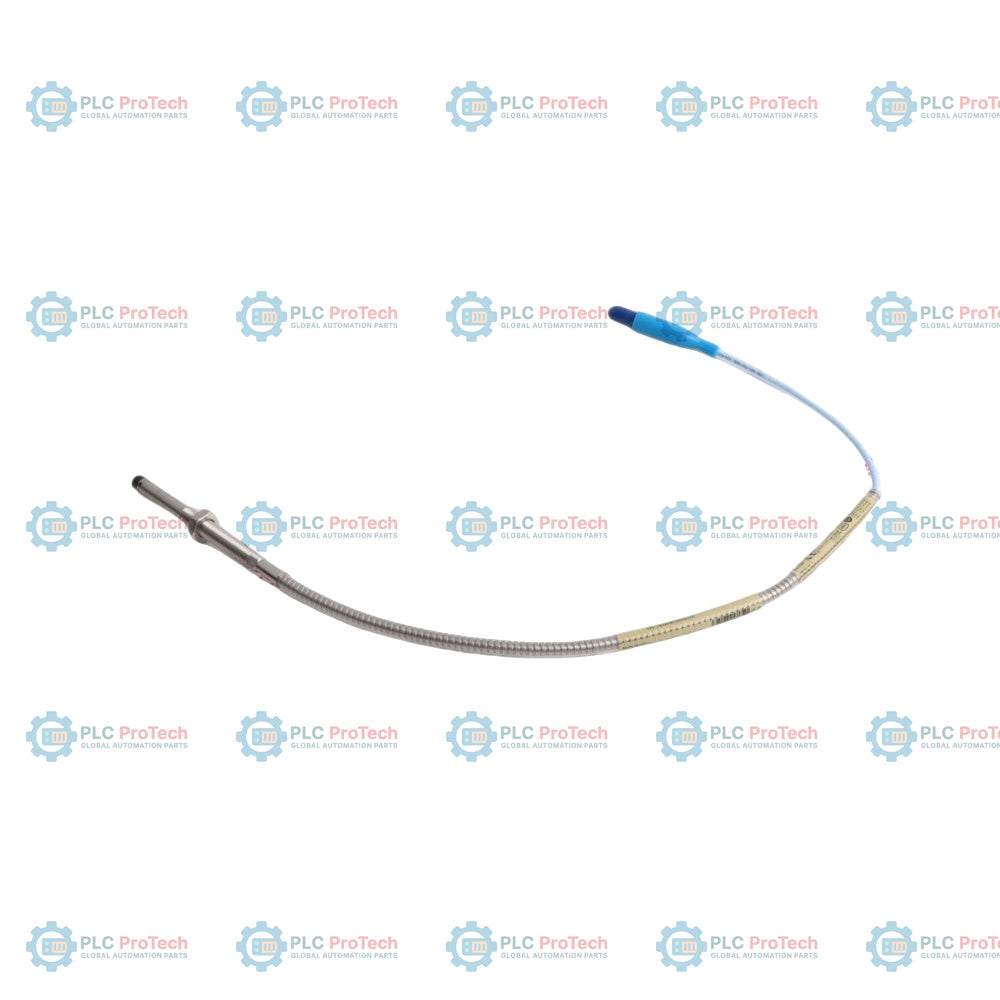

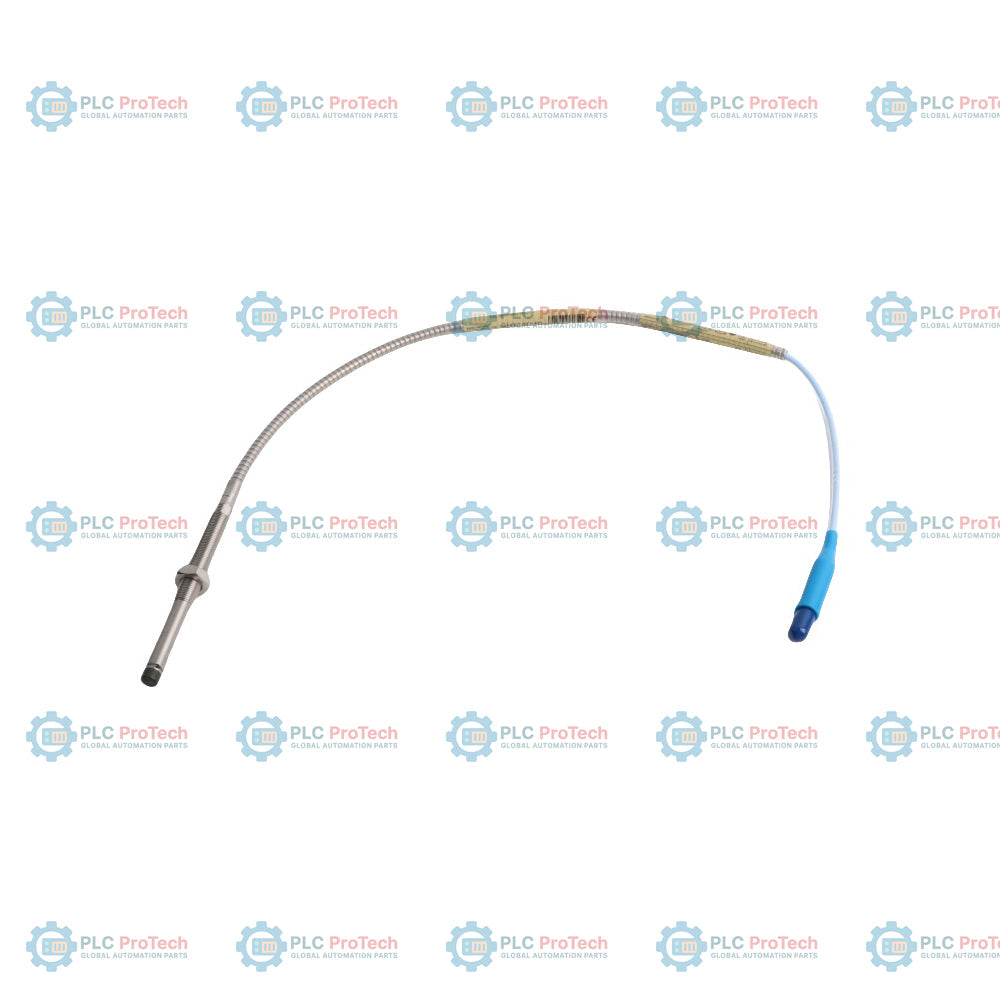

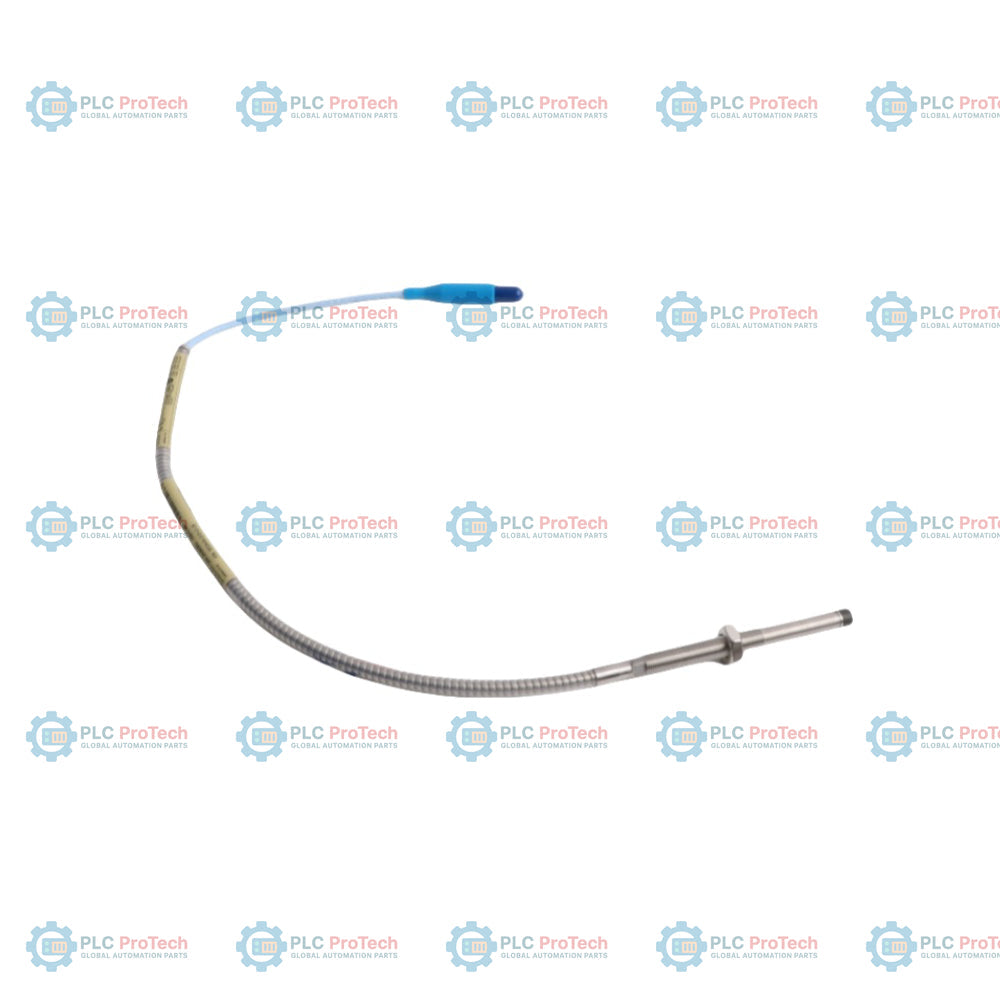

Il 330104-04-10-05-01-00 è una sonda trasduttrice di prossimità da 8 mm della serie 3300 XL, progettata per la misurazione senza contatto delle vibrazioni dell’albero e della posizione assiale. Questa configurazione presenta un corpo filettato M10 x 1 con armatura protettiva integrata, una lunghezza non filettata di 40 mm (Opzione 04), una lunghezza del corpo di 100 mm (Opzione 10) e una lunghezza totale della sonda di 0,5 metri (1,6 piedi) (Opzione 05). Include un connettore coassiale miniaturizzato ClickLoc con protezione del connettore (Opzione 01) e non richiede omologazioni da parte di enti per aree pericolose (Opzione 00). In quanto componente essenziale del sistema di trasduttori di prossimità 3300 XL da 8 mm, questa sonda è progettata per il funzionamento nelle catene di monitoraggio Bently Nevada, generalmente abbinata a un sensore Proximitor 3300 XL e a un cavo di prolunga. Il sistema fornisce un rilevamento ad alta precisione dello spostamento per macchinari rotanti critici, tra cui turbine a vapore, turbine a gas, compressori e grandi motori elettrici. L’armatura integrata offre protezione meccanica negli ambienti industriali più impegnativi, mentre il design della serie 3300 XL garantisce la compatibilità con le interfacce standard di monitoraggio delle vibrazioni Bently Nevada.

Caratteristiche

• Filettatura M10 x 1 con armatura protettiva per un’integrazione meccanica robusta
• Lunghezza non filettata di 40 mm (Opzione 04) e lunghezza totale del corpo di 100 mm (Opzione 10)
• Connettore coassiale miniaturizzato ClickLoc con protezione del connettore per una trasmissione affidabile del segnale
• Lunghezza della sonda di 0,5 metri, abbinata al sistema (Opzione 05)
• Configurazione standard adatta a luoghi non pericolosi (Opzione 00)
• Progettata per l’integrazione diretta con i sensori Proximitor 3300 XL da 8 mm e i cavi di prolunga

Applicazioni

• Misurazione delle vibrazioni radiali su compressori centrifughi, assiali e alternativi
• Monitoraggio della posizione assiale (spinta) sui rotori delle turbine
• Misurazione dello spostamento dell’albero in apparecchiature rotanti critiche
• Monitoraggio delle condizioni dei cuscinetti a film fluido in macchinari di grandi dimensioni
• Applicazioni industriali nei settori della produzione di energia, petrolchimico, petrolifero e del gas

Informazioni per l’ordine

Opzione	Codice di questo SKU	Descrizione
Numero di parte ordinabile	330104-04-10-05-01-00	Sonda di prossimità 3300 XL da 8 mm, filettatura M10 x 1, con armatura
A - Lunghezza non filettata	04	40 mm (4,0 cm)
B - Lunghezza del corpo	10	100 mm (10,0 cm)
C - Lunghezza totale	05	0,5 metri (1,6 piedi)
D - Connettore/Cavo	01	Connettore coassiale miniaturizzato ClickLoc con protezione, cavo standard
E - Omologazione da parte di enti	00	Non richiesta

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Numero di parte	330104-04-10-05-01-00
Diametro della sonda	8 mm
Dimensione della filettatura	M10 x 1
Armatura	Sì
Tipo di connettore	Coassiale miniaturizzato ClickLoc con protezione
Tipo di cavo	Standard
Lunghezza totale	0,5 metri
Temperatura di esercizio	Da -51 degC a +177 degC

Linee guida per l’installazione

• Assicurarsi che la lunghezza del cavo di prolunga e quella della sonda siano compatibili con il sensore Proximitor previsto dal sistema (la lunghezza totale del sistema deve essere di 0,5 m, 1,0 m, 5,0 m o 9,0 m).
• Montare le sonde utilizzando la staffa filettata M10 x 1 appropriata, assicurando una distanza corretta dal bersaglio.
• Utilizzare la protezione del connettore fornita per preservare l’integrità del segnale e la tenuta ambientale della connessione coassiale.
• Assicurarsi che la sonda sia isolata elettricamente se il punto di montaggio può creare un anello di massa, utilizzando, se necessario, componenti in materiale fenolico o isolanti appropriati.
• Instradare i cavi lontano dalle linee di alimentazione ad alta tensione per ridurre al minimo le interferenze elettromagnetiche (EMI).
