Descrizione

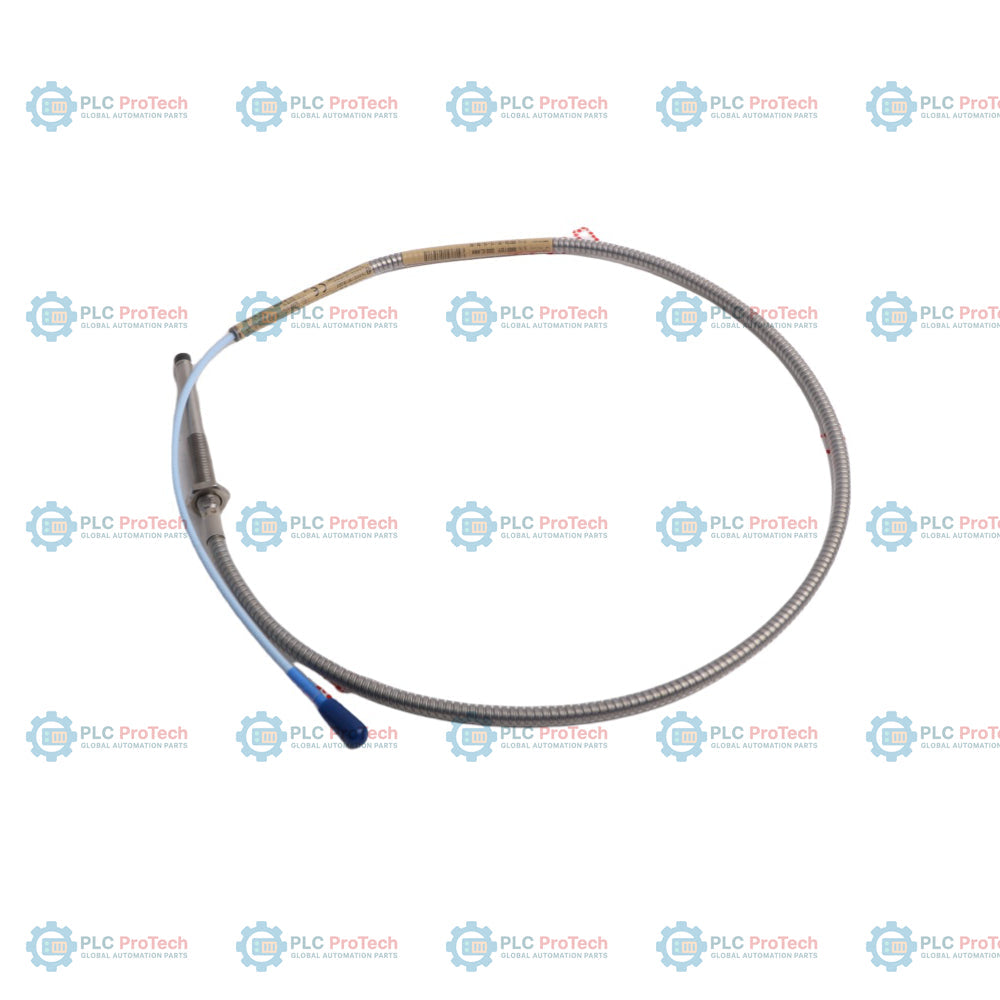

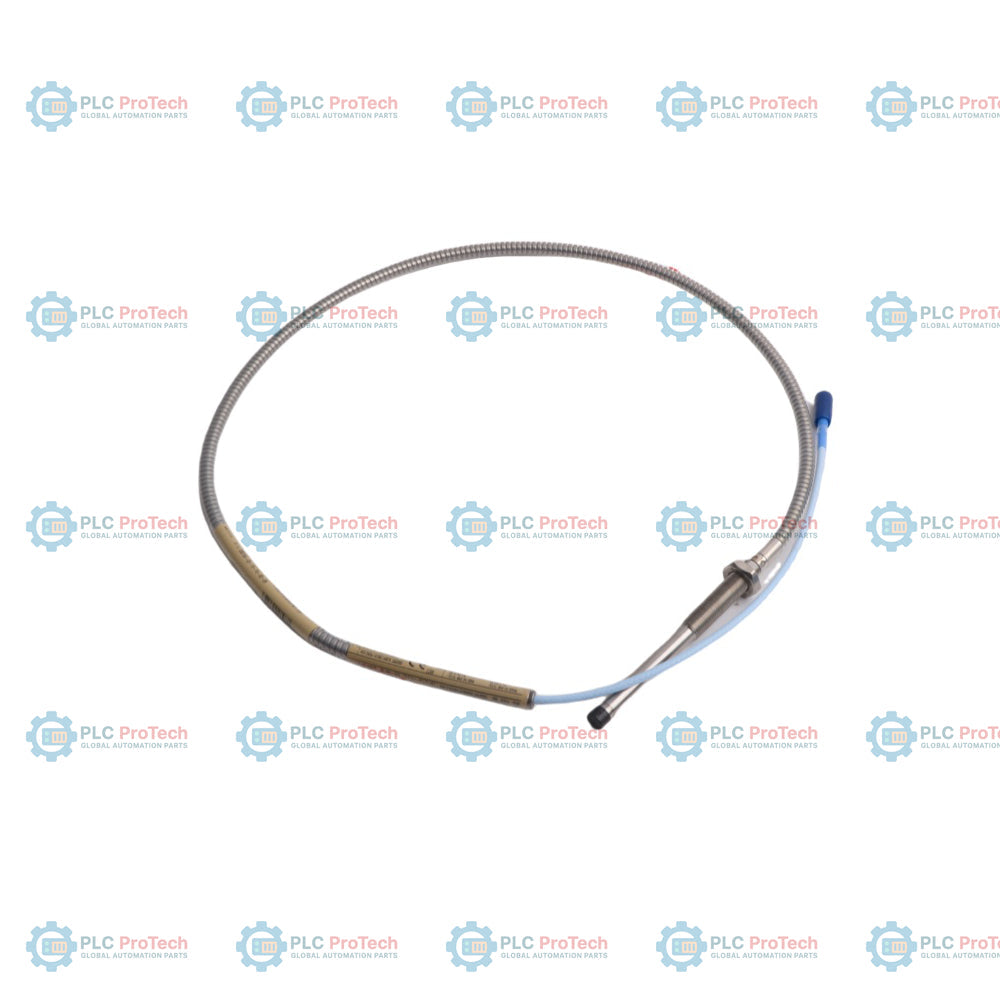

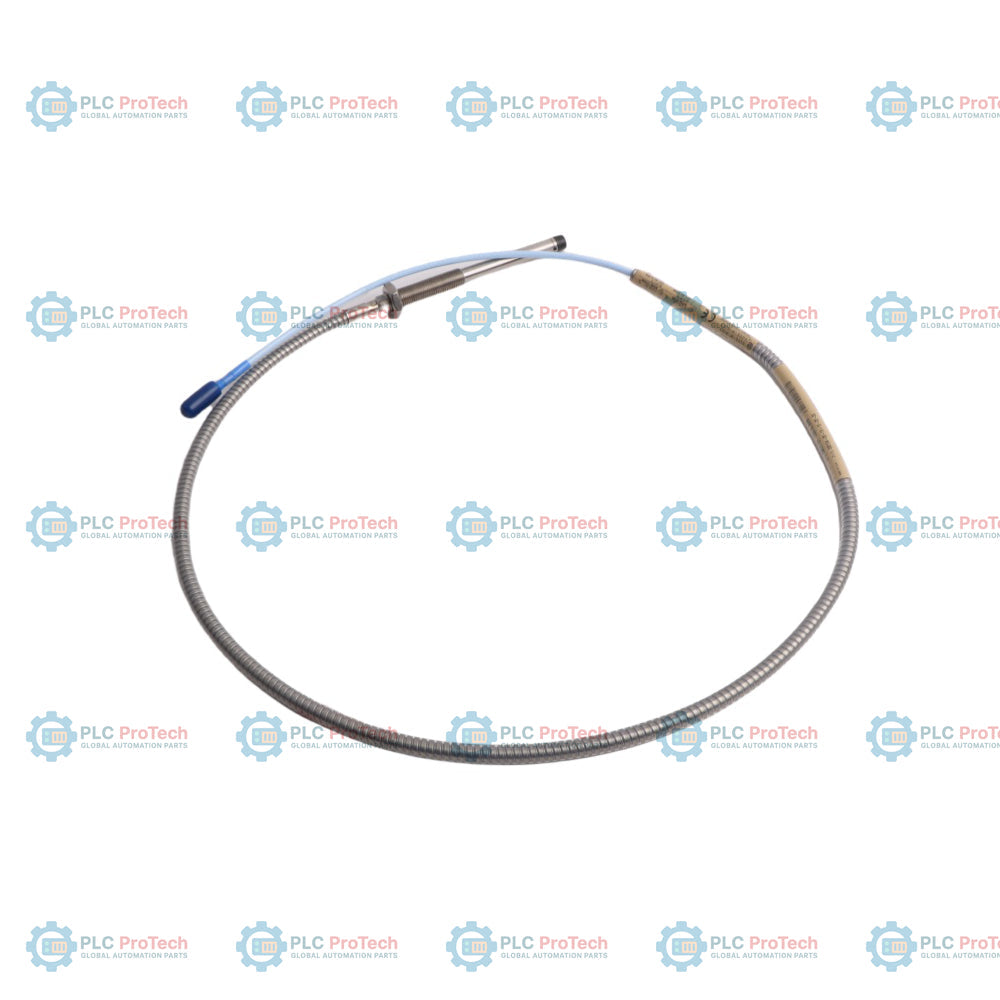

L'opzione 05 (lunghezza non filettata di 50 mm), l'opzione 10 (lunghezza complessiva del corpo di 100 mm), l'opzione 50 (lunghezza totale di 5,0 m con armatura in acciaio inossidabile) e l'opzione 02 (connettore ClickLoc senza protezione) specificano questa configurazione metrica della sonda di prossimità 3300 XL 8 mm — 330104-05-10-50-02-00. Questo trasduttore a correnti parassite senza contatto fa parte del sistema di trasduttori di prossimità 3300 XL 8 mm e presenta specificamente filettature metriche M10 x 1 e un'armatura flessibile integrata in acciaio inossidabile con una guaina esterna in FEP, per proteggere il cavo coassiale da usura meccanica, tagli e abrasione in ambienti difficili con macchinari rotanti.

A differenza delle versioni non corazzate o dei cavi più corti, il cavo integrato corazzato da 5,0 metri di questa configurazione elimina la necessità di una giunzione con connettore intermedio all'interno della carcassa del macchinario, migliorando l'affidabilità in presenza di olio lubrificante e umidità. Questa sonda è progettata esclusivamente per l'uso con il sensore Proximitor da 5 metri, garantendo la piena conformità allo standard API 670 per configurazione meccanica, intervallo lineare e stabilità della temperatura senza richiedere la calibrazione manuale.

Caratteristiche

• L'opzione 05 specifica una sezione non filettata di 50 mm, ideale per i design con montaggio incassato.
• L'opzione 10 specifica una lunghezza complessiva del corpo filettato M10 x 1 di 100 mm per la penetrazione strutturale in profondità.
• L'opzione 50 fornisce un cavo coassiale integrato da 5,0 metri, progettato per il collegamento diretto a un sensore Proximitor da 5 metri senza cavi di prolunga.
• L'opzione 02 include un connettore coassiale miniaturizzato ClickLoc per una connessione elettrica sicura e affidabile.
• L'opzione 00 designa la configurazione standard senza approvazioni delle autorità per aree pericolose.
• Una robusta armatura flessibile in acciaio inossidabile, con una guaina esterna protettiva in FEP, protegge il cavo integrato da tagli meccanici, abrasione e infiltrazioni di fluidi.
• Compatibile con le versioni precedenti e intercambiabile con i componenti da 5 mm e 8 mm della serie 3300 non XL.

Applicazioni

• Misurazioni delle vibrazioni radiali su alberi rotanti ad alta velocità supportati da cuscinetti a film fluido.
• Monitoraggio della posizione assiale e dello spostamento dell'albero di spinta.
• Riferimento Keyphasor e misurazioni della velocità di rotazione.
• Protezione continua dei macchinari in turbine, compressori, riduttori, pompe e motori.

Informazioni sull'ordine

Specifiche tecniche

Linee guida per l'installazione

• Verificare che la lunghezza non filettata (50 mm) sia inferiore di almeno 20 mm rispetto alla lunghezza del corpo (100 mm), per evitare interferenze con la struttura di montaggio.
• Mantenere uno spazio libero adeguato di almeno 15 mm attorno alla punta della sonda per evitare diafonia o l'influenza del bersaglio dovuta alle superfici metalliche circostanti.
• Impostazione della distanza consigliata per le vibrazioni radiali: -9 Vcc (circa 1,27 mm o 50 mil), corrispondente al punto medio dell'intervallo lineare.
• Durante l'installazione, non superare la lunghezza massima di innesto della filettatura di 15 mm per evitare grippaggi o danni alla filettatura.
• Instradare con cura il cavo integrato corazzato, mantenendo un raggio di curvatura minimo di 25,4 mm (1,0 in) per evitare danni alla guaina in FEP e ai conduttori interni.
• Serrare a mano il connettore coassiale ClickLoc fino a battuta; non usare pinze, salvo che venga abbinato a connettori più vecchi non XL, per i quali si raccomanda un ottavo di giro.
