Descrizione

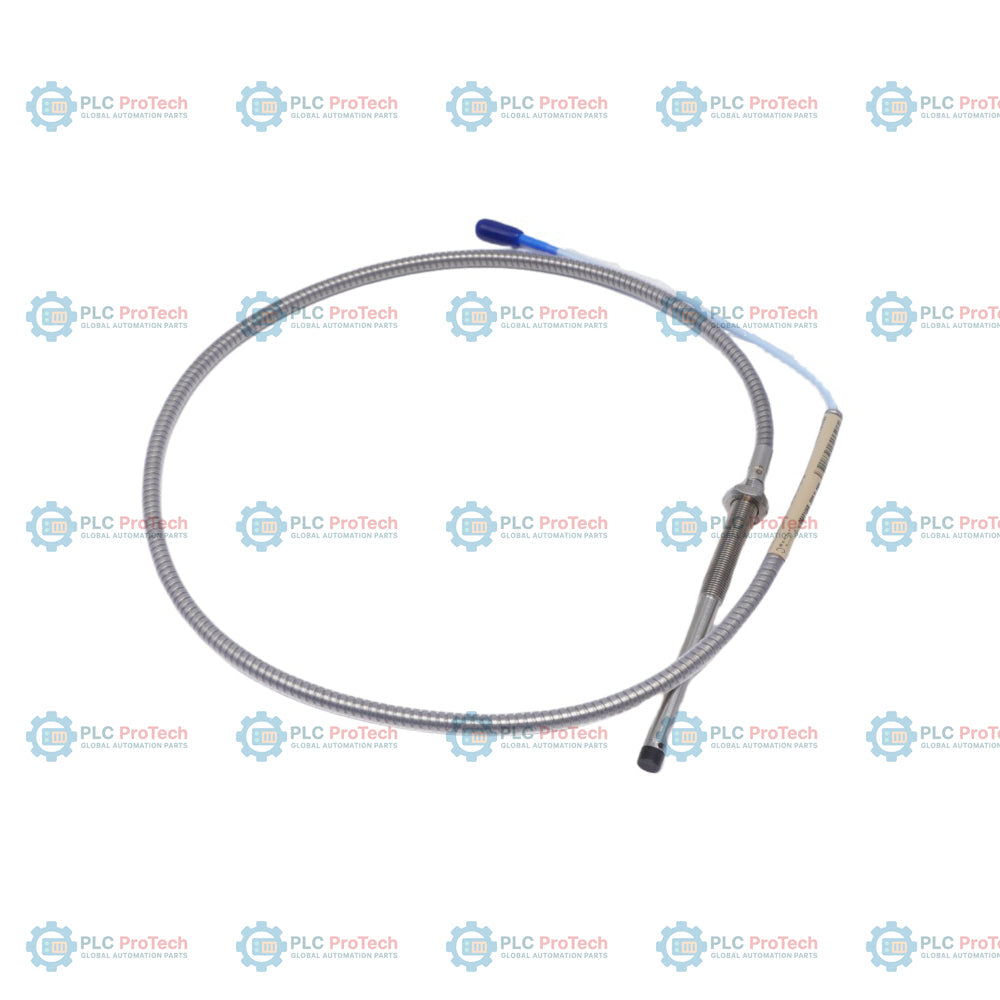

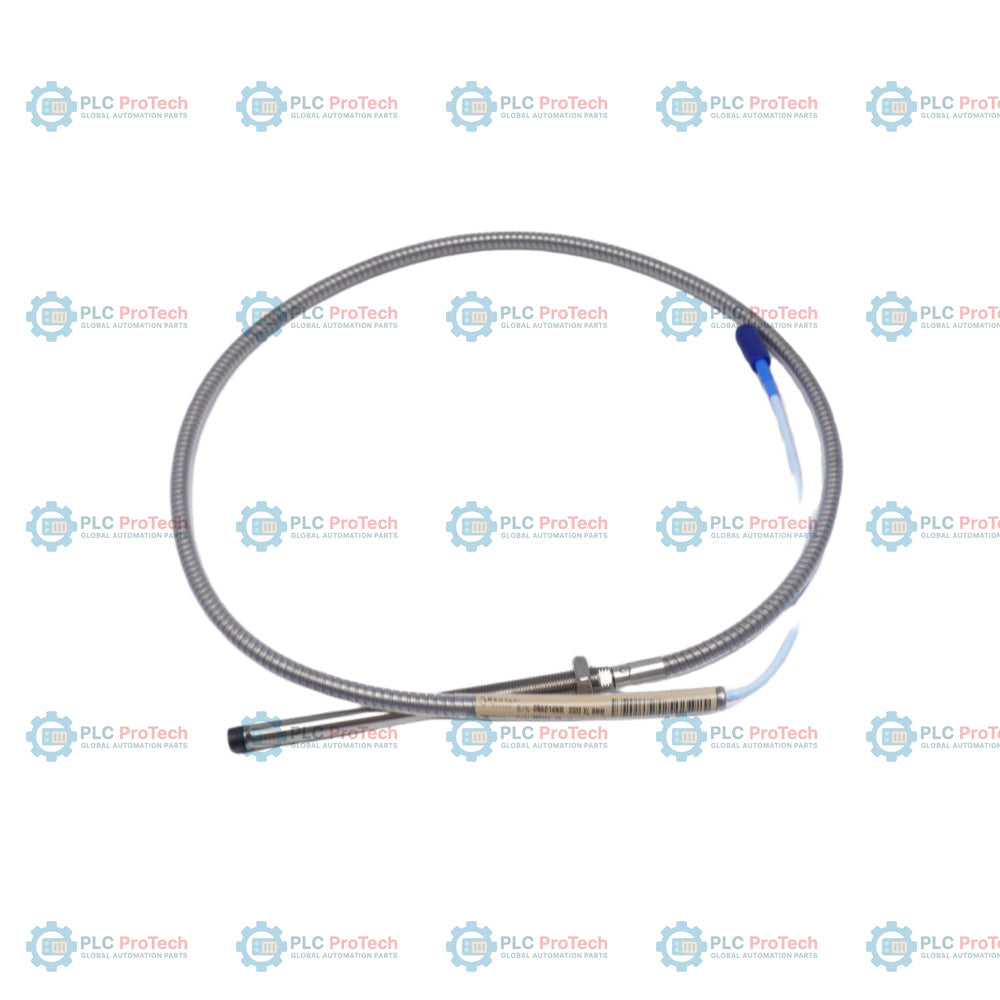

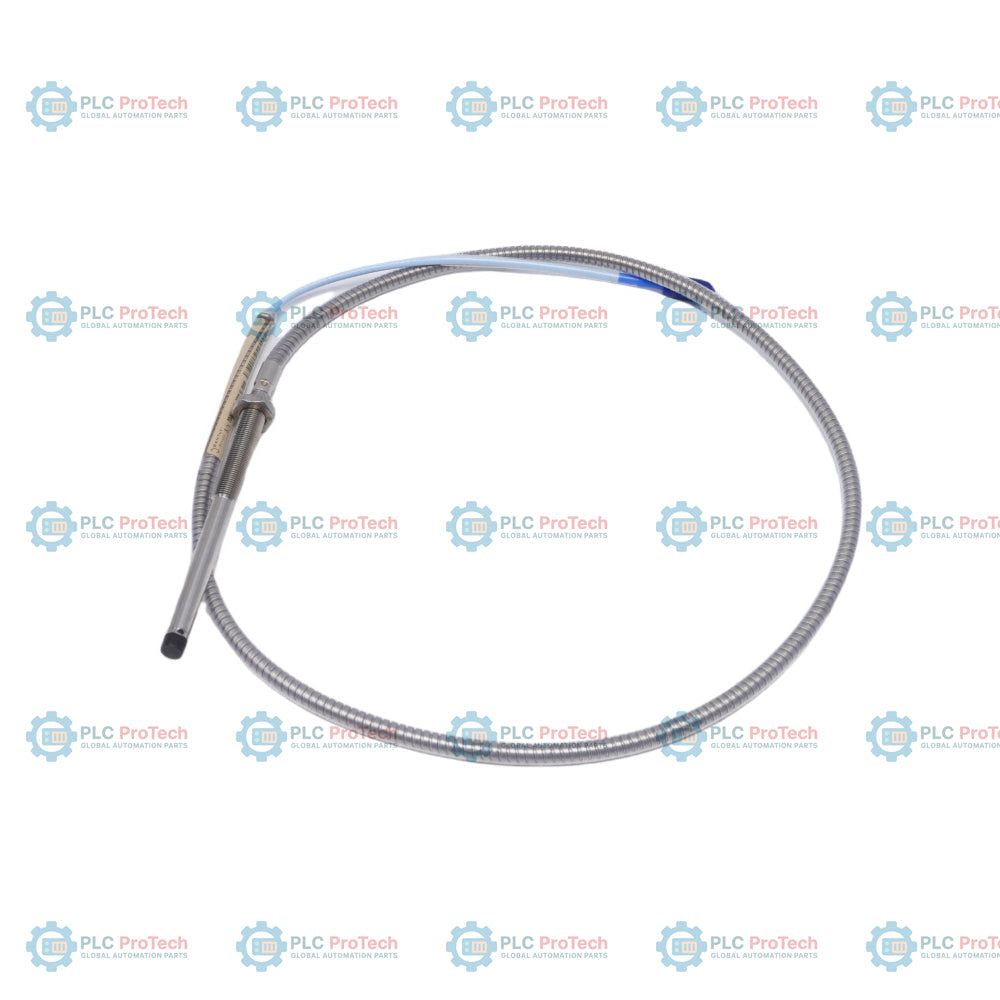

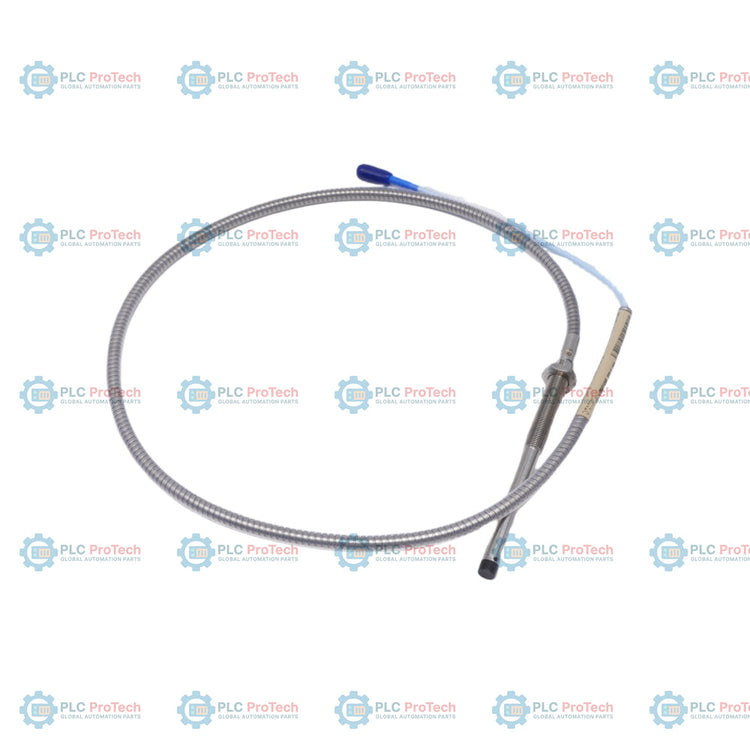

330104-06-12-10-02-00 specifica esattamente questa configurazione della sonda di prossimità 3300 XL da 8 mm, con filettatura metrica M10 x 1, 60 mm di corpo non filettato, 120 mm di lunghezza complessiva del corpo, lunghezza totale del sistema di 1,0 metro, cavo standard, connettore ClickLoc miniaturizzato e nessuna approvazione da parte di enti certificatori per aree pericolose.

Questa variante presenta un'armatura integrata in acciaio inossidabile sul cavo, che offre una protezione meccanica superiore contro abrasione, schiacciamento e taglio negli ambienti di macchinari industriali gravosi rispetto al modello 330103 non armato. Con l'opzione 02, la sonda utilizza un connettore coassiale ClickLoc miniaturizzato standard senza protezione integrata del connettore, distinguendosi dalla variante gemella con opzione 01. Inoltre, poiché l'opzione E è 00, questa sonda è configurata senza approvazioni per aree pericolose da parte di enti certificatori, risultando adatta per applicazioni generiche che non richiedono classificazioni per atmosfere esplosive come ATEX o CSA.

Caratteristiche

• Configurazione con filettatura M10 x 1 e armatura metallica integrata per una protezione meccanica severa.
• L'opzione 06 fornisce una lunghezza di 60 mm del corpo non filettato della sonda.
• L'opzione 12 fornisce una lunghezza complessiva del corpo di 120 mm.
• L'opzione 10 specifica una lunghezza totale complessiva della sonda di 1,0 metro (3,3 piedi).
• L'opzione 02 indica un cavo coassiale standard con un connettore ClickLoc miniaturizzato.
• L'opzione 00 specifica una configurazione standard per aree non pericolose, senza approvazioni di enti certificatori.
• Punta in PPS (solfuro di polifenilene) con robusta incapsulatura per la protezione della bobina interna.
• Guarnizione di pressione con O-ring in Viton integrata nella punta della sonda e nel gruppo del corpo.

Applicazioni

• Utilizzata nei sistemi di protezione dei macchinari Bently Nevada 3500 e 3300.
• Monitoraggio delle vibrazioni radiali, della posizione assiale dell'albero e del riferimento di velocità/keyphasor su macchinari rotanti.
• Misurazioni senza contatto mediante correnti parassite su turbine a vapore, turbine a gas, compressori, pompe e riduttori.
• Installazioni con protezione meccanica in cui i cavi esterni sono esposti ad abrasione fisica.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l’installazione

• Utilizzare staffe di montaggio filettate M10 x 1 standard o supporti per pannello.
• Mantenere una lunghezza minima di innesto della filettatura della custodia di 15 mm.
• Evitare di superare la coppia massima raccomandata per le filettature di montaggio (in genere 5 N-m per filettature M10).
• Assicurarsi che il collegamento tra il connettore coassiale della sonda e il connettore ClickLoc del cavo di prolunga sia serrato a mano.
• Non piegare il cavo armato oltre il raggio di curvatura minimo di 25,4 mm.
• Verificare le distanze laterali libere attorno alla punta della sonda (in genere 3 volte il diametro della punta della sonda) per evitare interferenze da falsi target causate da strutture metalliche vicine.

Conformità e certificazioni

• Compatibilità elettromagnetica (EMC): direttiva 2014/30/UE, EN 61000-6-2 (immunità), EN 61000-6-4 (emissioni)
• Restrizione delle sostanze pericolose (RoHS): direttiva 2011/65/UE, China RoHS (EFUP 15 anni)
• Sicurezza funzionale: certificato SIL 2 (HFT = 0) / SIL 3 (HFT = 1) quando integrato in un circuito di sicurezza completo
• Approvazioni per aree pericolose: l’opzione 00 specifica che non sono incluse approvazioni per atmosfere esplosive (ad es. ATEX, IECEx, CSA) per questa variante per uso generale.
