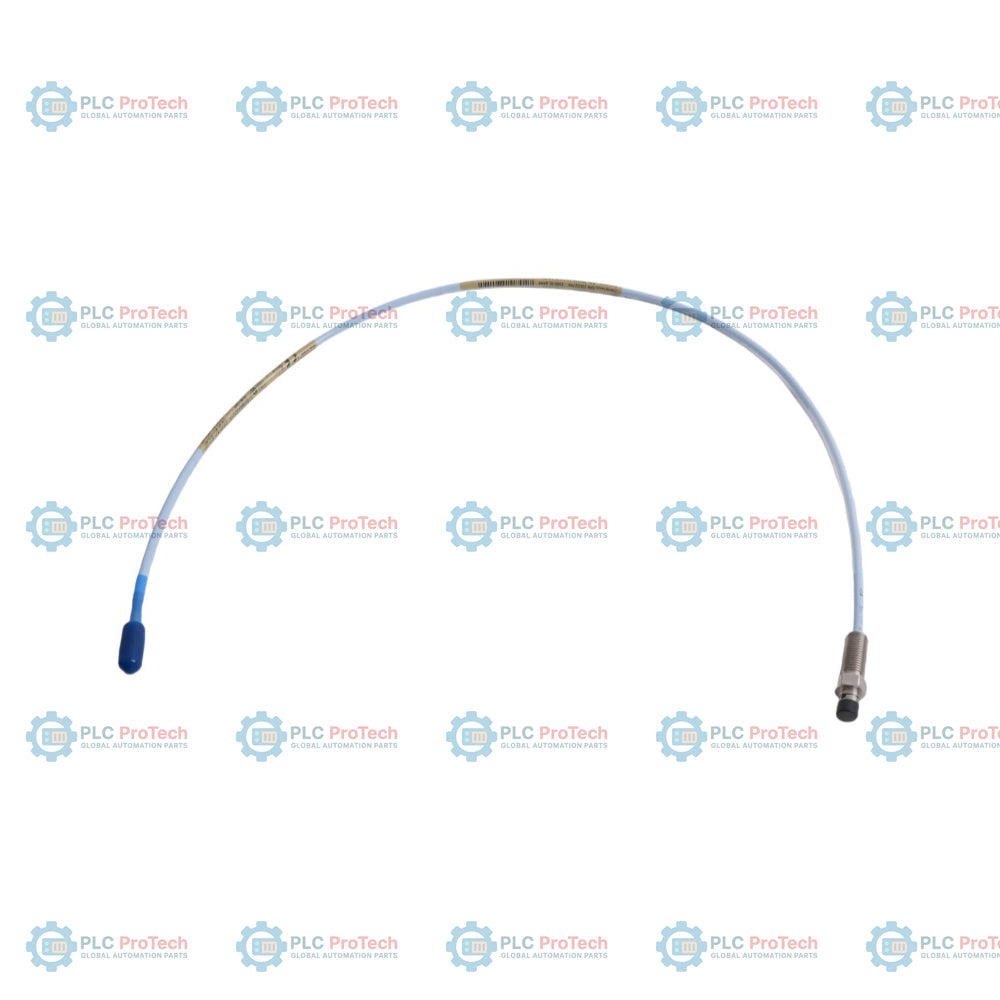

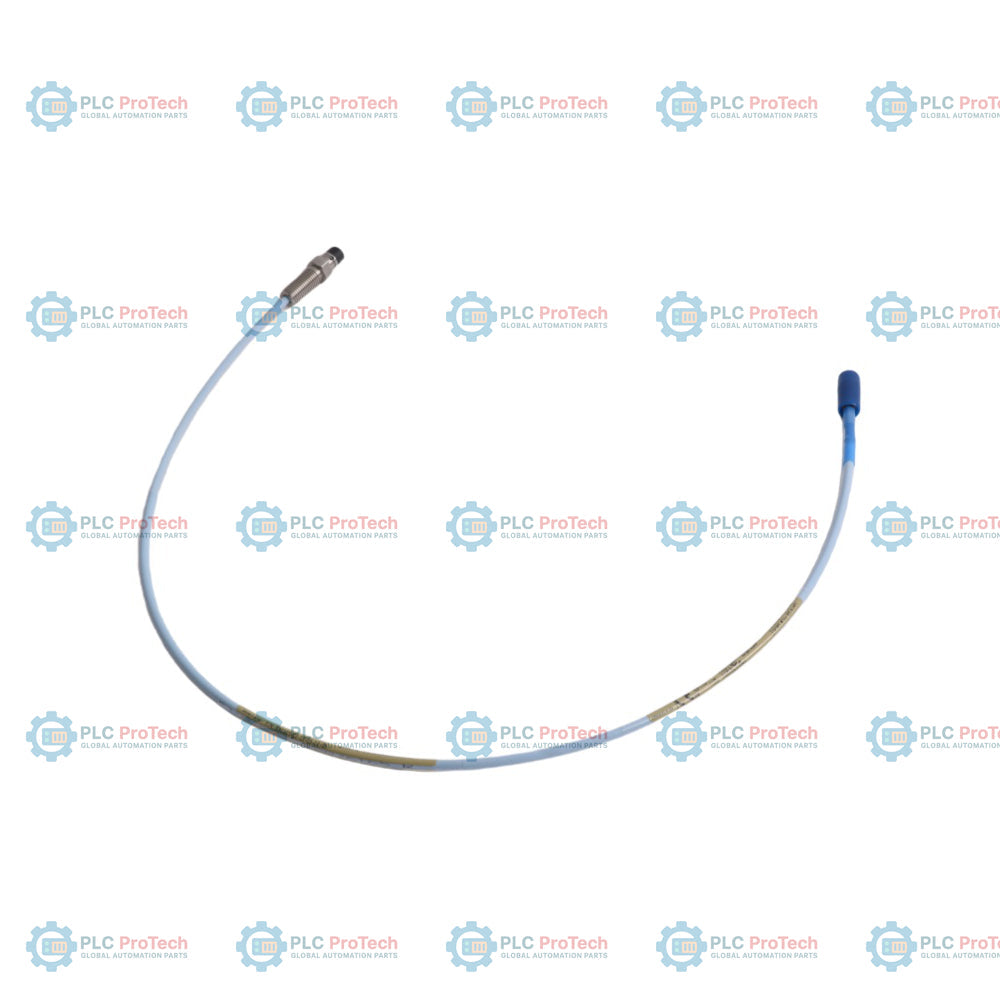

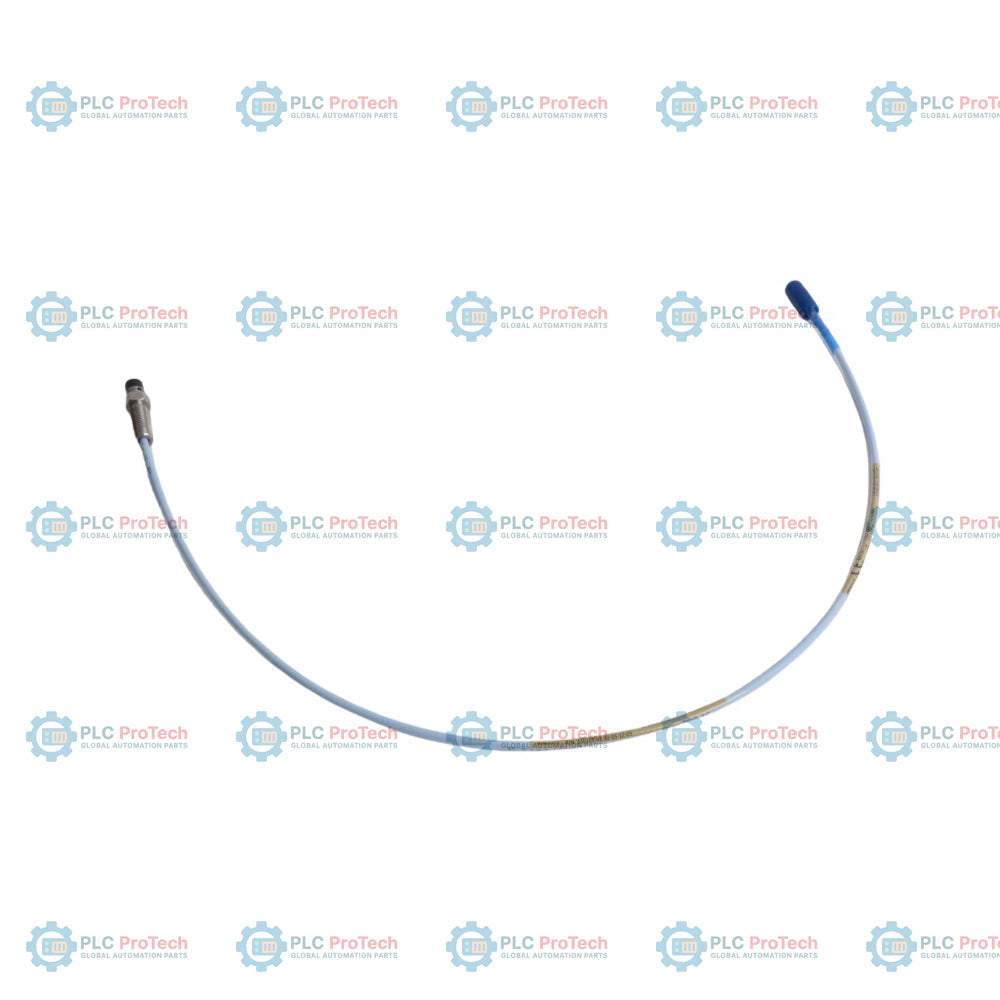

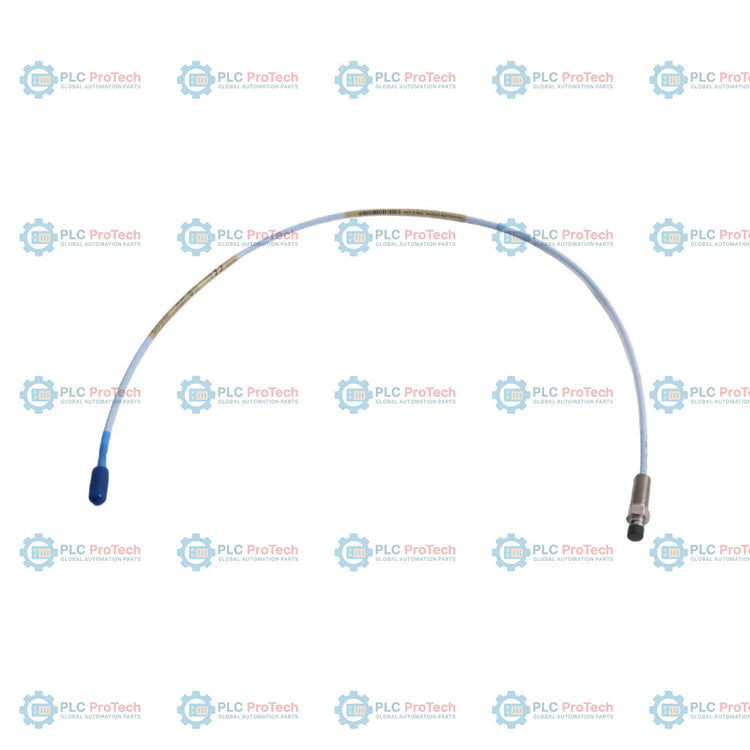

330105-02-12-05-12-05 specifica una sonda di prossimità 3300 XL da 8 mm con montaggio inverso, lunghezza non filettata di 0,2 pollici (Opzione 02), lunghezza complessiva del corpo di 1,2 pollici (Opzione 12), lunghezza totale di 0,5 metri (Opzione 05), cavo FluidLoc specializzato con connettore coassiale ClickLoc (Opzione 12) e approvazioni degli enti CSA/ATEX/IECEx per aree a rischio (Opzione 05).
Questa configurazione specifica integra un cavo FluidLoc (Opzione 12), progettato per impedire perdite di liquidi o olio lungo l'interno della guaina del cavo verso le aree circostanti. Ciò è particolarmente importante nelle applicazioni in cui le configurazioni standard dei cavi (come l'Opzione 02) non possono impedire il bypass di olio o fluidi. Grazie al fattore di forma con montaggio inverso e alle filettature 3/8-24 UNF-2A, questa sonda viene installata dalla parte posteriore dell'alloggiamento del macchinario, risultando particolarmente adatta a spazi confinati e ad assemblaggi di carter per turbine o compressori industriali pesanti.
| Segmento dell'opzione | Codice selezionato | Significato della specifica |
|---|---|---|
| Numero di parte ordinabile | 330105-02-12-05-12-05 | Sonda di prossimità 3300 XL da 8 mm con montaggio inverso, filettatura 3/8-24 UNF |
| Segmento A - Lunghezza non filettata | 02 | lunghezza del corpo non filettata di 0,2 pollici (5,0 mm) |
| Segmento B - Lunghezza della custodia | 12 | Lunghezza complessiva della custodia: 1,2 in (30 mm) |
| Segmento C - Lunghezza totale | 05 | Lunghezza del cavo: 0,5 metri (1,6 piedi) |
| Segmento D - Connettore/Cavo | 12 | Connettore coassiale ClickLoc miniaturizzato, cavo FluidLoc |
| Segmento E - Approvazione dell'ente | 05 | Approvazioni per aree pericolose CSA, ATEX e IECEx |
| Opzione suffisso | (Nessuno) | Configurazione internazionale standard (non include il pacchetto di approvazione per aree pericolose in Cina -CN) |
| Produttore | Bently Nevada |
| Numero di parte | 330105-02-12-05-12-05 |
| Tipo di prodotto | Sonda di prossimità con montaggio inverso da 8 mm 3300 XL |
| Dimensione della filettatura | 3/8-24 UNF-2A |
| Lunghezza non filettata | 0,2 in (5,0 mm) |
| Lunghezza della custodia | 1,2 in (30 mm) |
| Lunghezza totale | 0,5 m (1,6 ft) |
| Tipo di cavo | Cavo coassiale FluidLoc (previene le perdite interne di fluido) |
| Tipo di connettore | Connettore coassiale ClickLoc miniaturizzato (placcato oro) |
| Materiale del bersaglio | Acciaio AISI 4140 (bersaglio di calibrazione standard) |
| Resistenza nominale | 7,45 ohm +/- 0,50 ohm (tra il conduttore centrale e quello esterno) |
| Temperatura di esercizio | Da -52 °C a +177 °C (da -62 °F a +350 °F) |
| Tenuta in pressione | Sigilla la pressione differenziale tra la punta della sonda e la custodia utilizzando un O-ring in Viton |
| Coppia consigliata | Serraggio a mano (per i connettori dorati ClickLoc tipo 3300 XL) |
| Peso | 0,16 kg |
| Dimensioni | 12 mm x 12 mm x 530 mm (A x L x P) |
Durante l'installazione della sonda a montaggio inverso, è necessario monitorare attentamente l'innesto della filettatura per evitare il grippaggio. Assicurarsi di serrare i connettori coassiali solo a mano (per il tipo ClickLoc dorato). Instradare saldamente il cavo FluidLoc attraverso il manicotto o il condotto designato della sonda per prevenire l'usura meccanica. Per mantenere l'integrità del segnale, si raccomandano un isolamento e una messa a terra adeguati della schermatura.
Approvazioni degli enti: CSA, ATEX e IECEx (classificazioni a sicurezza intrinseca e non incendive per ambienti di Classe I, Divisione 1/2 e Zona 0/1/2). Pacchetto internazionale standard (non include il pacchetto per aree pericolose NEPSI/CCC -CN per la Cina).
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 330105-02-12-05-12-05
Country of origin:United States
Product Type: Sonde con montaggio inverso da 8 mm 3300 XL
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 160g
Dimensions: 12 mm x 12 mm x 530 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months
