Descrizione

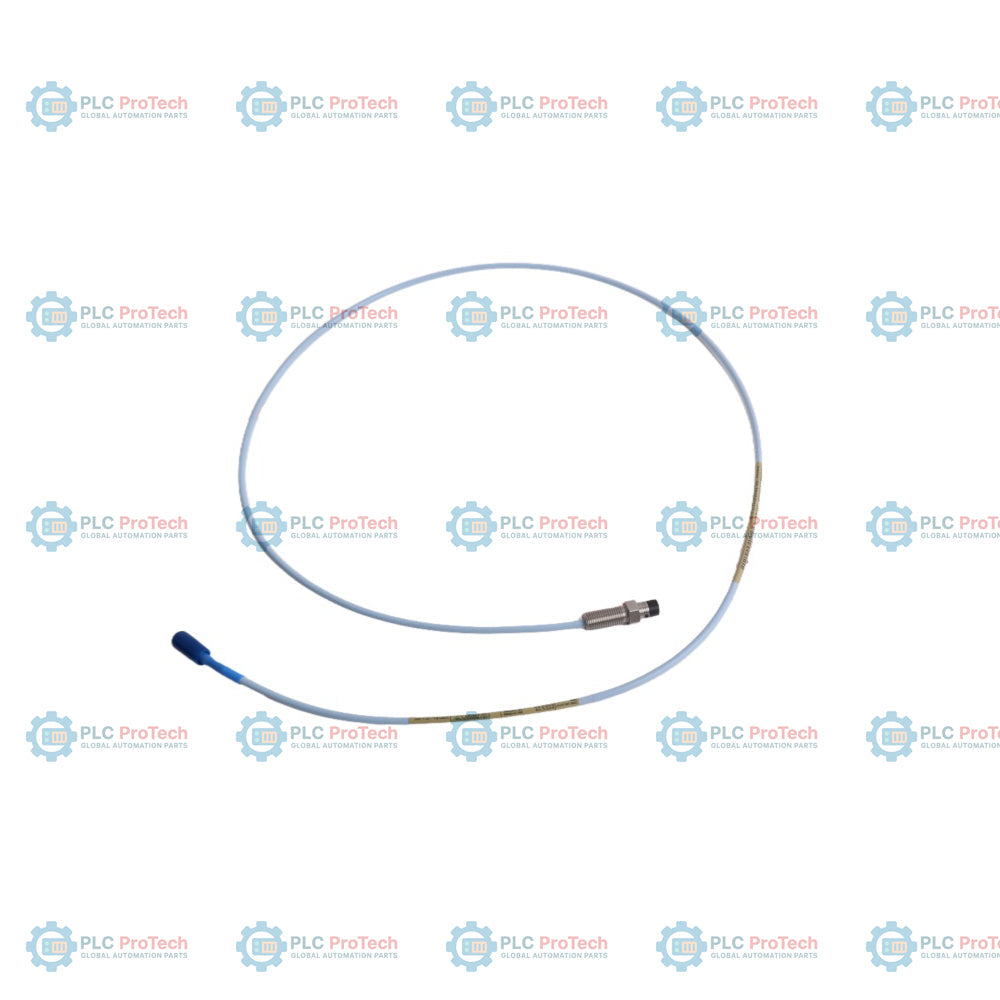

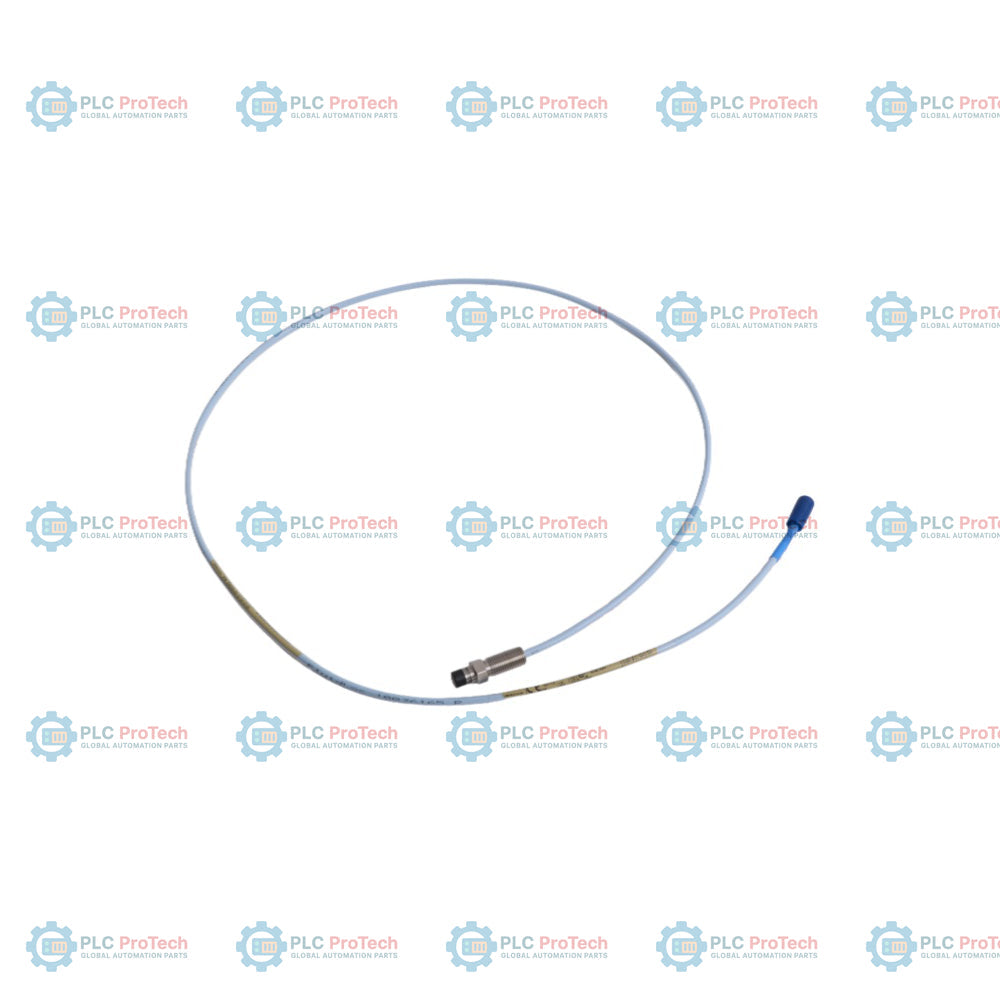

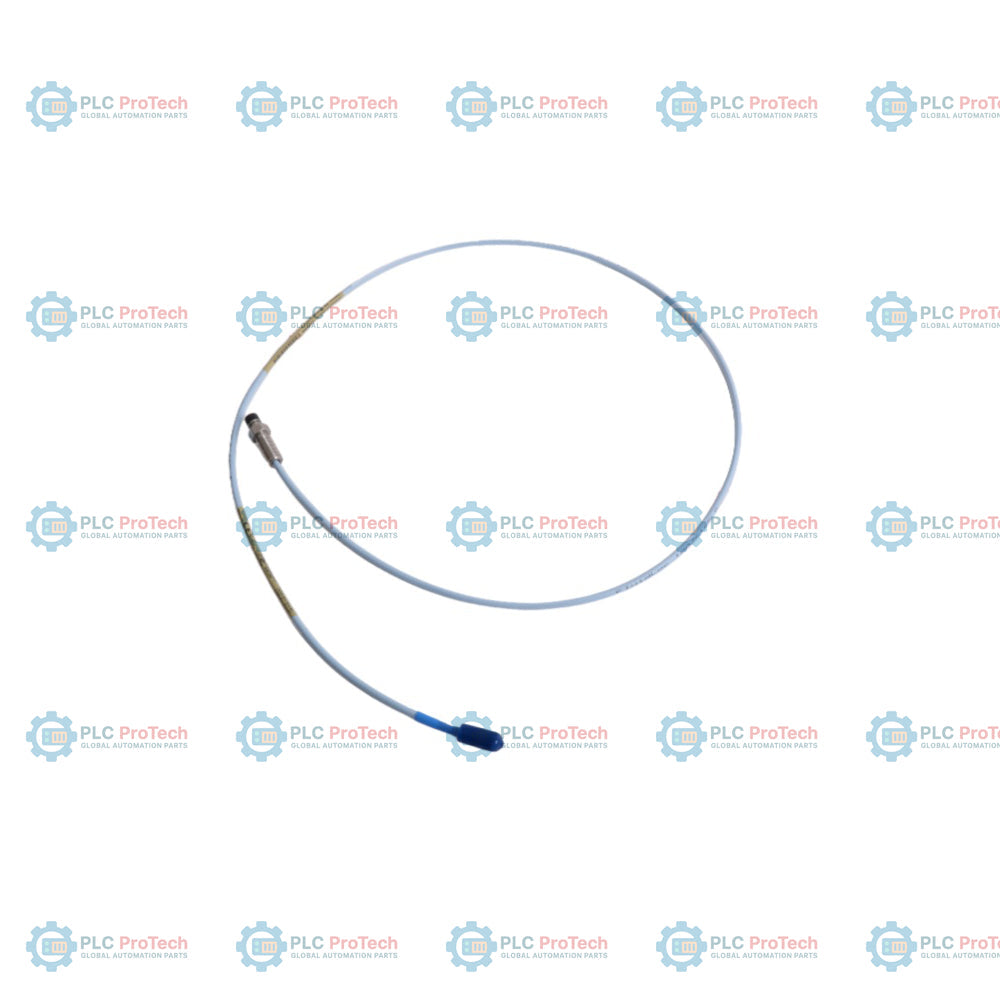

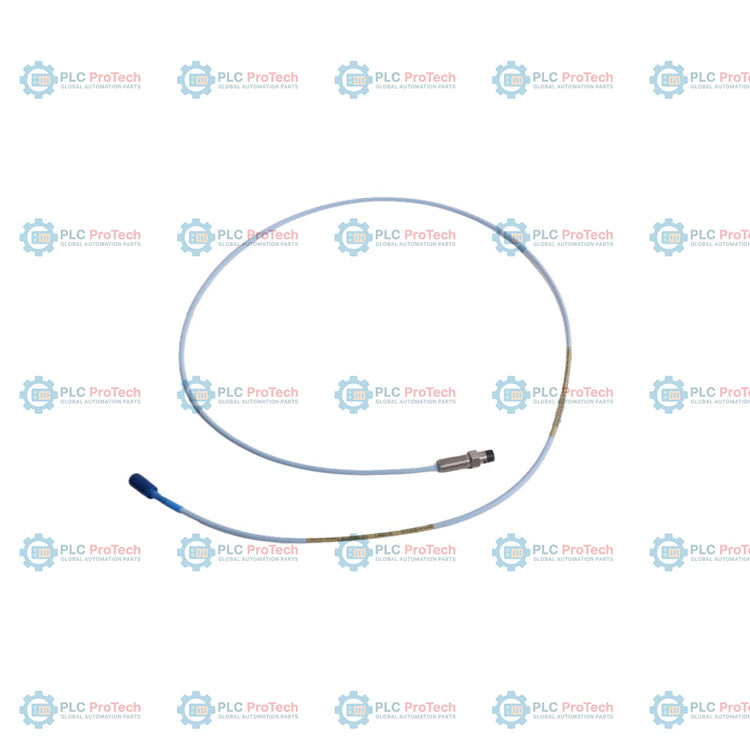

L'opzione 02 (lunghezza non filettata di 0,2 pollici) e l'opzione 12 (cavo FluidLoc con connettore ClickLoc miniaturizzato) specificano questa configurazione di sonda 3300 XL da 8 mm con montaggio inverso — 330105-02-12-10-12-00. Questo gruppo specifico è una sonda di prossimità con montaggio inverso filettata, con una lunghezza totale di 1,0 metro e filettatura 3/8-24 UNF, progettata per adattarsi a configurazioni di manicotti corrispondenti sui macchinari rotanti. L'integrazione della tecnologia del cavo FluidLoc impedisce ai liquidi di processo o agli oli lubrificanti di migrare lungo l'interno della guaina del cavo e di aggirare la tenuta di contenimento, distinguendo questa configurazione dalle versioni standard con cavo coassiale non armato, come l'opzione 02.

Questa sonda funziona come trasduttore senza contatto all'interno del sistema 3300 XL da 8 mm, misurando la posizione statica e le vibrazioni dinamiche dell'albero. Basandosi sui principi delle correnti parassite, rileva il movimento del bersaglio rispetto alla punta della sonda senza contatto fisico. La configurazione con montaggio inverso viene generalmente selezionata quando lo spazio di installazione è limitato sul lato esterno del corpo della macchina, consentendo di avvitare la sonda in posizione dal lato interno di un manicotto o di una staffa. Si collega a un cavo di prolunga 3300 XL e a un sensore Proximitor di lunghezze di sistema corrispondenti.

Caratteristiche

• Lunghezza non filettata: 0,2 pollici (5,1 mm), specificata dall'opzione 02.
• Lunghezza complessiva del corpo: 1,2 pollici (30,5 mm), specificata dall'opzione 12.
• Lunghezza totale del cavo: 1,0 metro (3,3 piedi), specificata dall'opzione 10.
• Cavo FluidLoc: l'opzione 12 include un connettore coassiale ClickLoc miniaturizzato e una guaina del cavo FluidLoc, che impediscono la fuoriuscita di fluidi attraverso il corpo del cavo.
• Omologazione dell'ente: l'opzione 00 specifica che non sono richieste omologazioni per aree pericolose.
• Alloggiamento filettato: configurazione standard del corpo per montaggio inverso con filettatura 3/8-24 UNF-2A.
• Resistenza meccanica: incapsulamento spesso della bobina nella punta della sonda in plastica PPS stampata, per un'elevata durata strutturale.

Applicazioni

• Macchinari industriali rotanti, incluse turbine, compressori, generatori e pompe di grandi dimensioni.
• Applicazioni di montaggio in spazi ristretti che richiedono l'inserimento della sonda con montaggio inverso.
• Ambienti esposti a olio per turbine, lubrificanti o umidità elevata, nei quali è necessario impedire la migrazione dei fluidi attraverso il cavo.
• Misurazioni delle vibrazioni radiali dell’albero, della posizione assiale e della velocità Keyphasor su apparecchiature con cuscinetti a film fluido.

Informazioni per l’ordinazione

Specifiche tecniche

Linee guida per l’installazione

• Innesto della filettatura: la lunghezza massima di innesto è di 0.563 in (14.3 mm) per la filettatura dell’involucro 3/8-24 UNF, per evitare il bloccaggio.
• Collegamento del connettore: i connettori coassiali miniaturizzati ClickLoc placcati in oro devono essere serrati a mano. Non utilizzare pinze o altri strumenti per accoppiare componenti ClickLoc-to-ClickLoc.
• Instradamento del cavo: garantire un supporto adeguato ed evitare curvature strette nel cavo coassiale. Il raggio di curvatura minimo deve essere conforme alle installazioni coassiali standard, per proteggere l’integrità del segnale interno.
• Protezione dai fluidi: verificare che l’O-ring Viton integrato sia correttamente posizionato durante l’inserimento inverso, per garantire la tenuta dell’involucro.

Conformità e certificazioni

• Compatibilità con i modelli precedenti: completamente intercambiabile con i componenti standard Bently Nevada serie 3300 da 5 mm e 8 mm, non XL.
• Approvazione dell’ente: l’opzione 00 indica che non sono necessarie approvazioni per aree pericolose.
