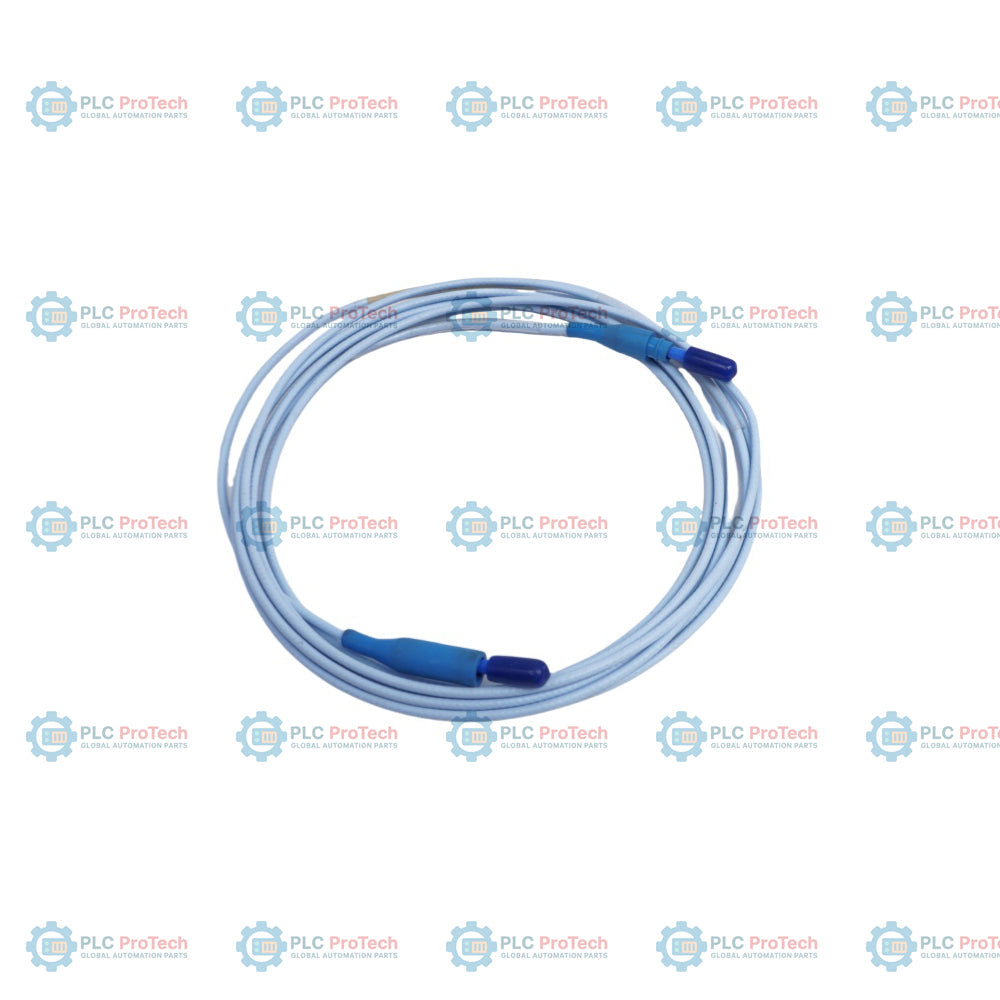

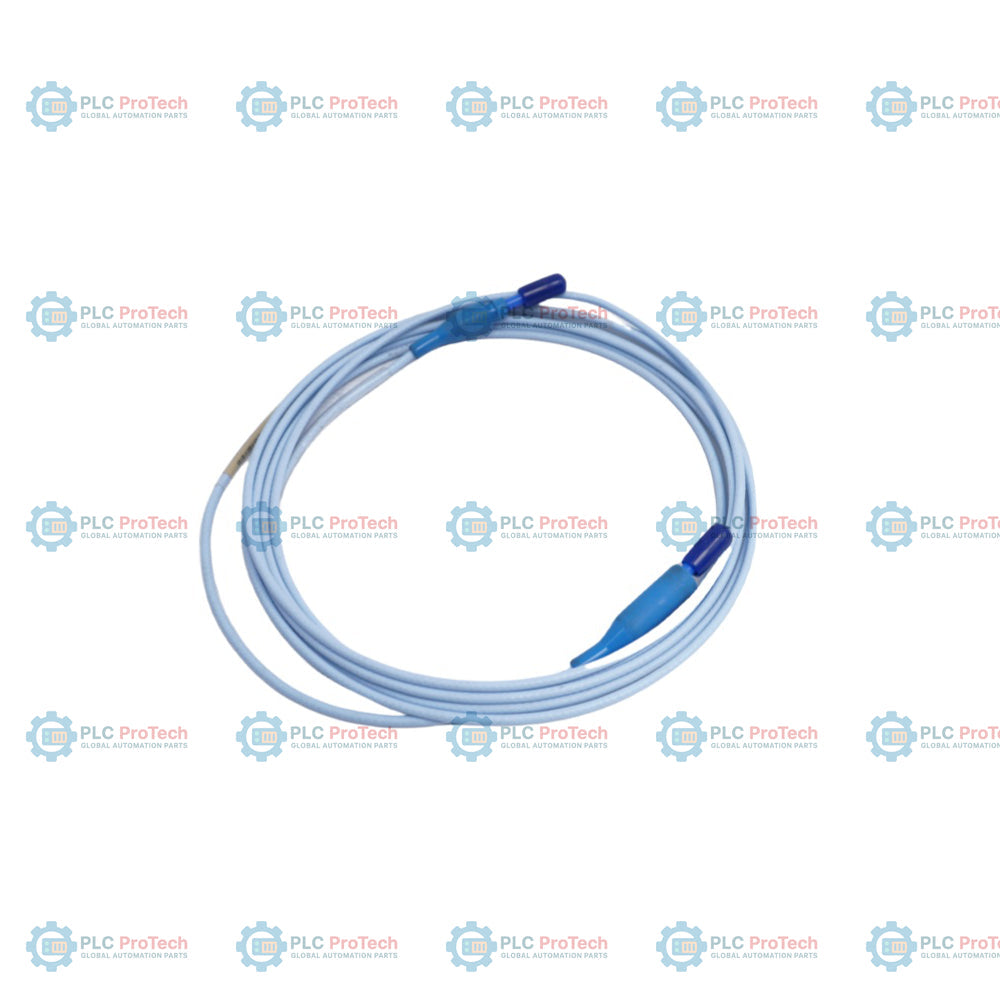

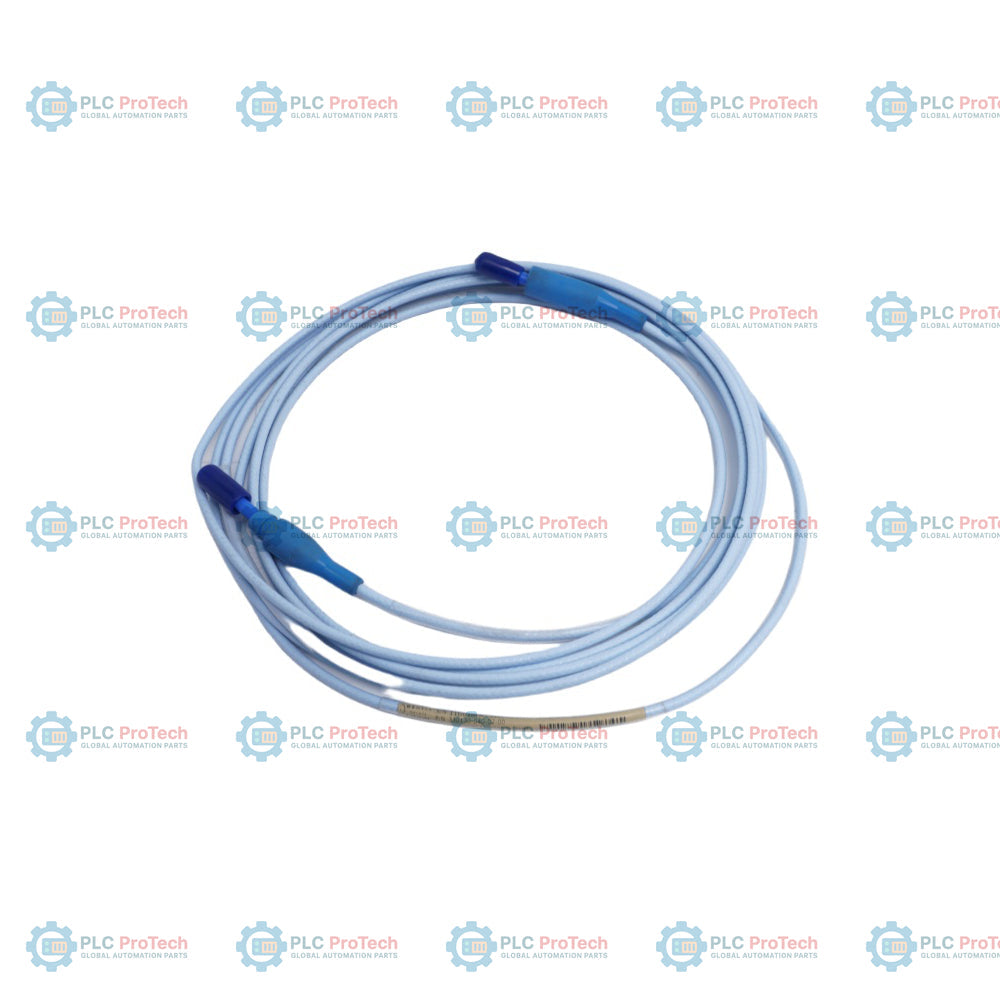

Bently Nevada 330130-040-02-00 3300 XL Cavo di prolunga standard

Descrizione

L'opzione 040 (lunghezza del cavo di 4,0 m) e l'opzione 02 (cavo standard con protezione per connettore, senza approvazioni degli enti) specificano questa configurazione del cavo di prolunga standard della serie 3300 XL - 330130-040-02-00.

Questa specifica configurazione del cavo integra un connettore coassiale ClickLoc miniaturizzato, protetto da una protezione per connettore in fluorosilicone. Questo design contribuisce a prevenire la penetrazione di umidità, la polvere e i danni fisici nel punto di collegamento tra la sonda e il cavo di prolunga senza richiedere un'armatura aggiuntiva. La lunghezza di 4,0 metri, combinata con una sonda da 1,0 metro, costituisce un sistema trasduttore da 5,0 metri calibrato per i sensori Proximitor 3300 XL da 5 metri.

A differenza delle opzioni armate (come le opzioni B 01 o 03), dotate di armatura flessibile in acciaio inossidabile, il modello 330130-040-02-00 utilizza un cavo triassiale non armato da 75 Ohm con isolamento in FEP, mantenendo un raggio minimo di curvatura ridotto di 25,4 mm (1,0 pollici) per garantire flessibilità di instradamento in condotti stretti e affidandosi alla protezione in fluorosilicone per schermare il giunto ClickLoc dai rischi ambientali.

Caratteristiche

• L'opzione 040 offre una lunghezza fisica del cavo di 4,0 metri (13,1 piedi) per collegamenti di sistema di media portata.
• L'opzione 02 include una protezione per connettore in fluorosilicone preinstallata, che protegge il giunto tra sonda e cavo da olio, polvere e umidità.
• L'isolamento in FEP (etilene propilene fluorurato) garantisce prestazioni dielettriche stabili nell'intero intervallo delle temperature operative standard.
• I connettori ClickLoc placcati in oro garantiscono un accoppiamento coassiale sicuro e a bassa resistenza, con un feedback tattile di "click".
• L'opzione 00 specifica che non sono necessarie approvazioni degli enti, semplificando le configurazioni industriali standard.

Applicazioni

• Sistemi di monitoraggio di macchinari rotanti (vibrazioni dell'albero, posizione assiale)
• Turbine a vapore, turbine a gas e grandi compressori industriali
• Impianti petrolchimici, centrali di produzione di energia e impianti di trattamento delle acque
• Custodie di macchine che richiedono il passaggio di cavi non armati in condotti protettivi

Informazioni per l'ordinazione

Non richiesto

Collegamenti e interfacce

Linee guida per l'installazione

Per stabilire un circuito stabile di protezione dei macchinari, durante l'installazione osservare i seguenti parametri di progettazione:

• Mantenere un raggio di curvatura fisico del cavo non inferiore a 25.4 mm (1.0 in) per prevenire danni ai conduttori interni e spostamenti di fase.
• Unire i connettori coassiali ClickLoc placcati in oro serrandoli a mano. La coppia di serraggio massima nominale tra connettori è 0.565 N-m (5 in-lbf).
• Assicurarsi che il protettore del connettore in fluorosilicone sia completamente inserito sul giunto coassiale, per impedire l'ingresso di lubrificanti del macchinario e dell'umidità ambientale.
• Instradare i cavi lontano dalle canaline elettriche ad alta tensione per ridurre al minimo il rumore indotto elettromagneticamente nel circuito del trasduttore.

Conformità e certificazioni

Questa configurazione del prodotto (opzione 00) è destinata all'uso in ambienti in cui non sono richieste approvazioni per aree pericolose. Il componente è prodotto secondo rigorosi controlli di gestione della qualità ISO 9001 per i sistemi di protezione dei macchinari.
