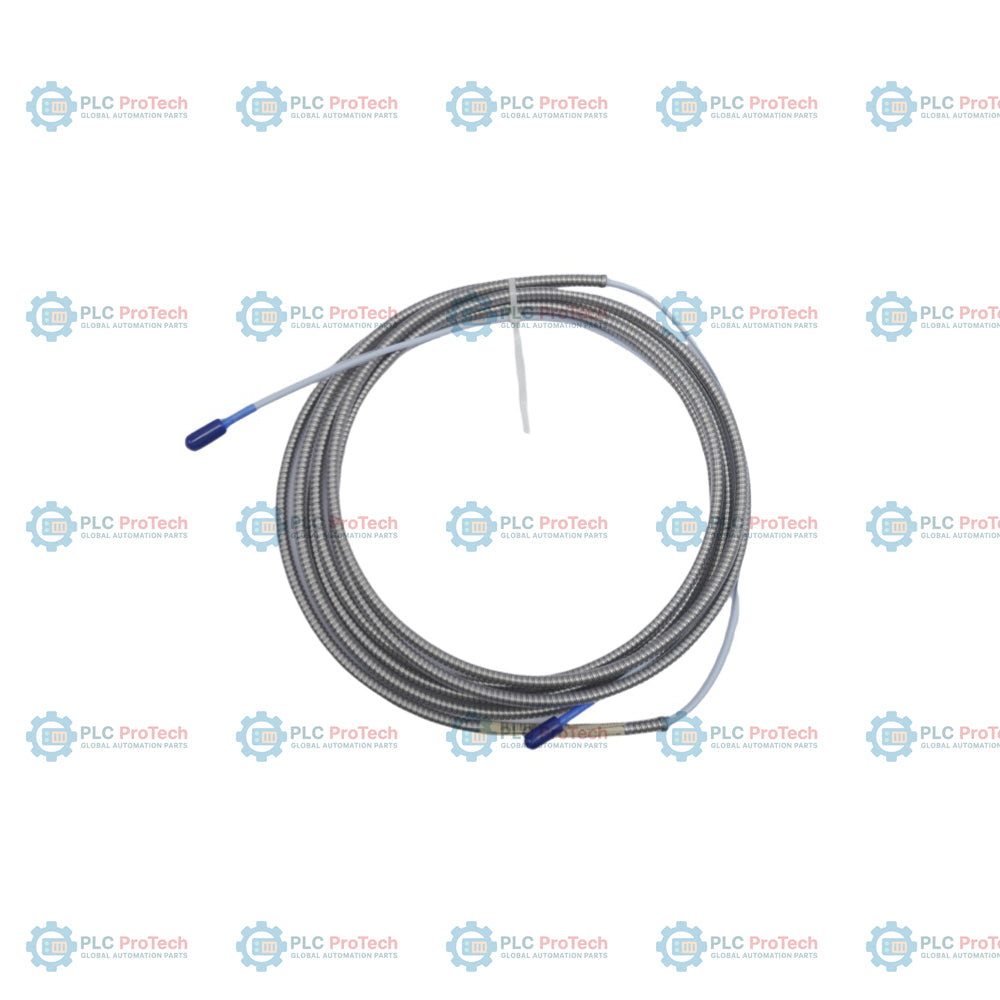

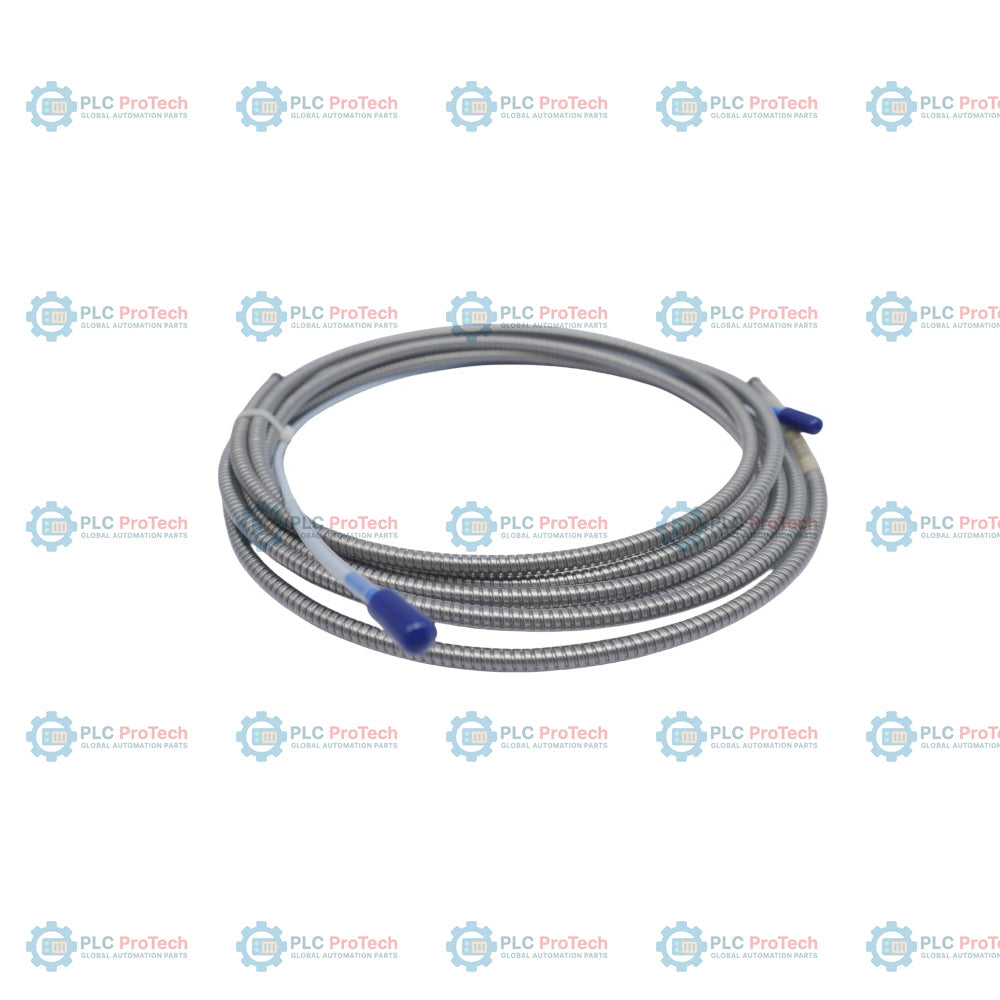

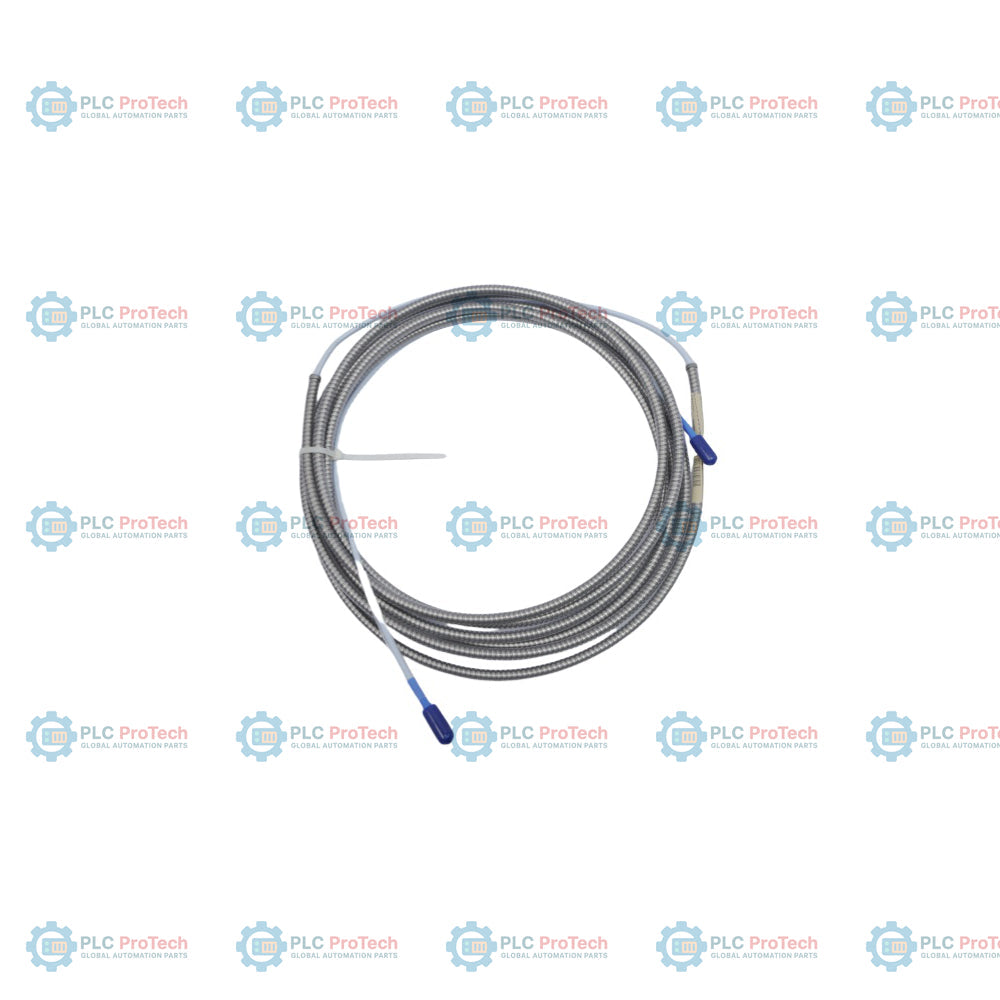

Bently Nevada 330130-045-01-00 Cavo di prolunga standard 3300 XL

Descrizione

L'opzione 045 (lunghezza del cavo di 4,5 m) e l'opzione 01 (cavo con armatura in acciaio inossidabile) definiscono questa configurazione del cavo di prolunga standard 3300 XL — 330130-045-01-00.

Questo cavo funge da collegamento elettrico tra una sonda di prossimità 3300 XL da 8 mm e un sensore Proximitor 3300 XL, facilitando la misurazione delle vibrazioni dell'albero e della posizione assiale sui macchinari rotanti. È dotato di connettori coassiali ClickLoc dorati che si collegano saldamente con un serraggio manuale. Mentre le versioni standard del cavo, come l'opzione 00, non dispongono di un'armatura fisica, questa versione con opzione 01 è protetta da un condotto flessibile in acciaio inossidabile con una guaina esterna in etilene propilene fluorurato (FEP), che offre protezione contro l'usura meccanica e l'abrasione. La selezione di approvazione dell'ente per l'opzione 00 indica che per questa configurazione non sono richieste certificazioni per aree pericolose, a differenza dell'opzione 05, che dispone di approvazioni regionali per aree pericolose come ATEX e IECEx.

Caratteristiche

• L'opzione 045 offre una lunghezza totale del cavo di 4,5 metri (14,8 piedi) per l'installazione del sistema.
• L'opzione 01 integra un'armatura flessibile in acciaio inossidabile AISI 302 o 304 con una guaina esterna in FEP per prevenire i danni meccanici.
• L'opzione 00 indica che per questo cavo specifico non sono incluse certificazioni per aree pericolose.
• I connettori coassiali ClickLoc dorati su entrambe le estremità garantiscono un accoppiamento sicuro che richiede solo un serraggio manuale.
• L'anima del cavo triaxiale da 75 ohm, isolata con etilene propilene fluorurato (FEP), mantiene l'integrità del segnale.
• Progettato per essere abbinato alle sonde di prossimità 3300 XL da 8 mm e ai sensori Proximitor 3300 XL, formando un sistema trasduttore completo da 5 o 9 metri.

Applicazioni

• Misurazione delle vibrazioni dell'albero su turbine industriali a vapore e a gas, compressori e grandi pompe.
• Misurazione della posizione assiale del rotore e della spinta su apparecchiature rotanti ad alta velocità.
• Sistemi di protezione dei macchinari nella generazione di energia e negli impianti chimici, petroliferi, del gas e di trattamento delle acque reflue.
• Ambienti meccanici difficili che richiedono una protezione corazzata contro l'usura fisica.

Informazioni per l'ordinazione

Non richiesto / Nessuna approvazione

Linee guida per l'installazione

Per garantire il corretto funzionamento del sistema ed evitare rumore del segnale o guasti fisici, attenersi alle seguenti linee guida per l'installazione:

• Instradamento del cavo: Instradare il cavo corazzato lontano da canaline ad alta tensione o fonti di corrente alternata per ridurre al minimo le interferenze elettromagnetiche (EMI).
• Raggio di curvatura: Rispettare il raggio di curvatura minimo di 25.4 mm (1.0 in) lungo l'intera lunghezza del cavo per evitare danni ai conduttori triaxiali interni.
• Coppia dei connettori: I connettori sono progettati per essere serrati a mano; emettono un "clic" quando sono completamente inseriti. Non superare la coppia massima del connettore di 0.565 N-m (5 in-lbf) durante il serraggio.
• Corrispondenza della lunghezza del sistema: Verificare che la lunghezza combinata del cavo di prolunga e della sonda di prossimità corrisponda alla lunghezza calibrata del sensore Proximitor (in genere 5,0 metri o 9,0 metri). Questo cavo da 4,5 metri viene normalmente abbinato a una sonda da 0,5 metri in una configurazione di sistema da 5,0 metri.
• Protezione dall'umidità: Utilizzare protezioni per connettori se i connettori sono esposti a umidità elevata, oli o liquidi industriali.
