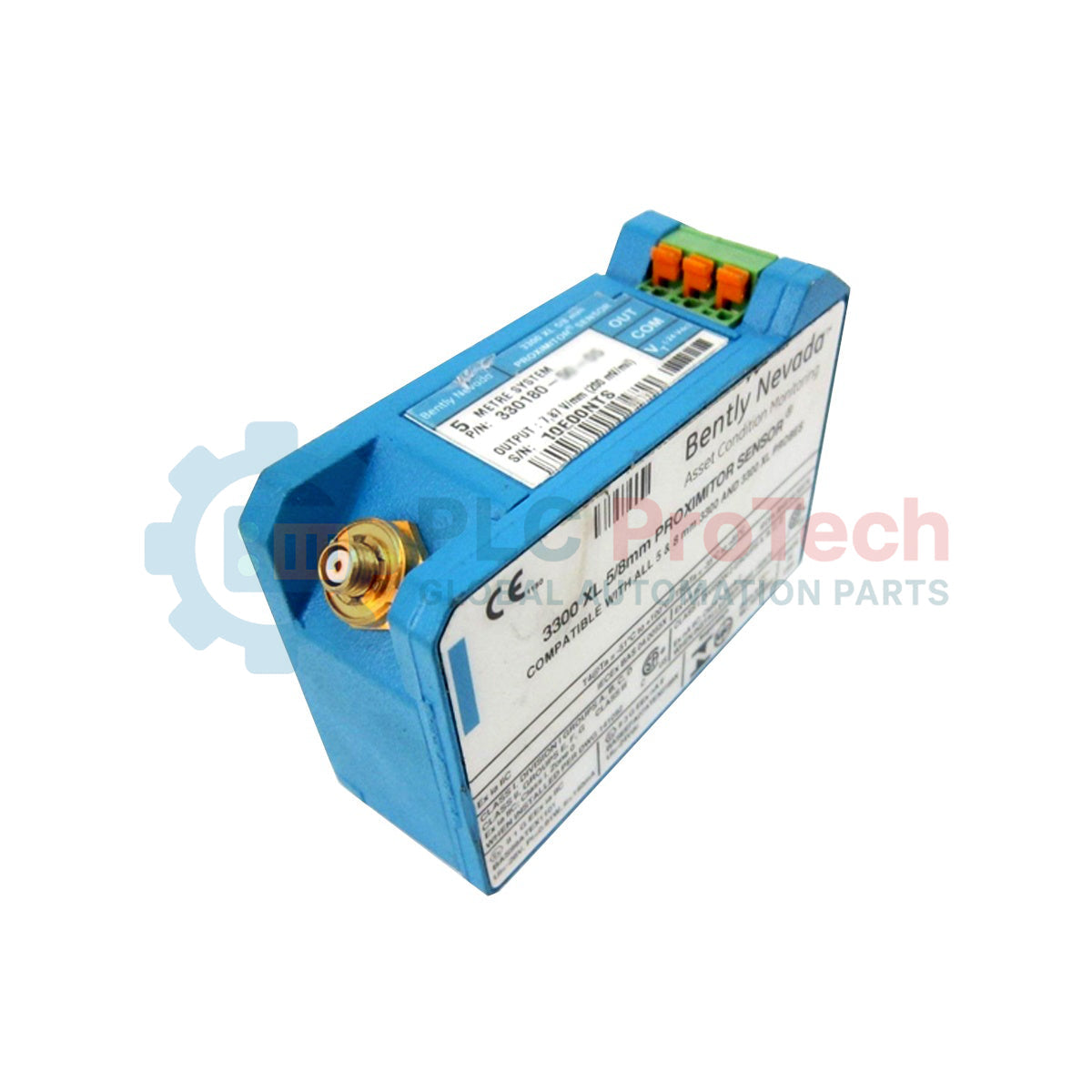

Bently Nevada 330180-12-CN Sensore Proximitor 3300 XL

Descrizione

Progettato per misurazioni ad alta precisione delle vibrazioni, della posizione e della velocità degli alberi industriali, il Bently Nevada 330180-12-CN è un condizionatore di segnale ad alte prestazioni appartenente alla serie Sensore Proximitor 3300 XL, uno standard del settore. Questa unità elabora il segnale a radiofrequenza (RF) proveniente da una sonda di prossimità compatibile per generare un'uscita di tensione analogica lineare direttamente proporzionale alla distanza tra la punta della sonda e l'area target osservata. Specificamente calibrato per una lunghezza del sistema di 1,0 metro, questo modello dispone di approvazioni degli enti specifiche per paese (designazione CN) ed è dotato di un robusto alloggiamento in alluminio A308, progettato per resistere a condizioni ambientali estreme nelle applicazioni di protezione di macchinari critici.

Caratteristiche

• Accetta il segnale di una sonda di prossimità senza contatto serie 3300 da 5 mm, 3300 da 8 mm o 3300 XL da 8 mm e del relativo gruppo cavo di prolunga.
• Calibrato per una lunghezza totale del sistema precisa di 1,0 metro (3,3 piedi), senza componenti di montaggio.
• Realizzato con un robusto alloggiamento in alluminio A308 resistente alla corrosione.
• Offre un'eccellente stabilità termica e una deriva minima del fattore di scala in un ampio intervallo di temperature.
• Eccezionale resistenza all'umidità, con una variazione inferiore al 3% del fattore di scala medio (ASF) in caso di esposizione prolungata.

Applicazioni

• Monitoraggio delle vibrazioni dell'albero delle turbine e della posizione della spinta assiale negli impianti di generazione elettrica.
• Monitoraggio delle vibrazioni dell'albero dei compressori centrifughi nelle raffinerie di petrolio e gas.
• Programmi di diagnostica e manutenzione predittiva per riduttori industriali ad alta velocità.
• Sistemi per l'analisi della dinamica del rotore e la misurazione del riferimento di fase (Keyphasor).

Specifiche tecniche

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

Il sensore Proximitor 330180-12-CN richiede una corrispondenza precisa delle lunghezze fisiche della sonda e del cavo di prolunga per prevenire enormi scostamenti di calibrazione. Deve essere abbinato esclusivamente a una lunghezza complessiva del cavo (sonda più prolunga) di esattamente 1,0 metro. L'abbinamento di un Proximitor da 1,0 metro con un gruppo sonda/cavo da 5,0 o 9,0 metri altererà gravemente la pendenza tensione-distanza, producendo letture errate delle vibrazioni sul sistema di monitoraggio.

Insidie applicative e note ingegneristiche

Quando si progettano quadri di campo locali, evitare di montare il Proximitor accanto a linee ad alta tensione o apparecchiature di manovra. Inoltre, si raccomanda una separazione fisica di almeno 25,4 mm (1,0 pollice) tra i singoli Proximitor per evitare diafonia generata dai segnali portanti RF ad alta frequenza utilizzati per azionare le sonde senza contatto.

Suggerimenti per la messa in servizio e il cablaggio

Assicurarsi che il collegamento del terminale coassiale esterno sul lato del Proximitor sia completamente isolato utilizzando i cappucci per connettori forniti dal produttore. Qualsiasi contatto accidentale tra la schermatura coassiale e la messa a terra della struttura introdurrà un secondo circuito di massa, manifestandosi come rumore grezzo alla frequenza di rete di 50/60 Hz sul segnale di uscita (spesso diagnosticato erroneamente come squilibrio del rotore o eccentricità elettrica).
