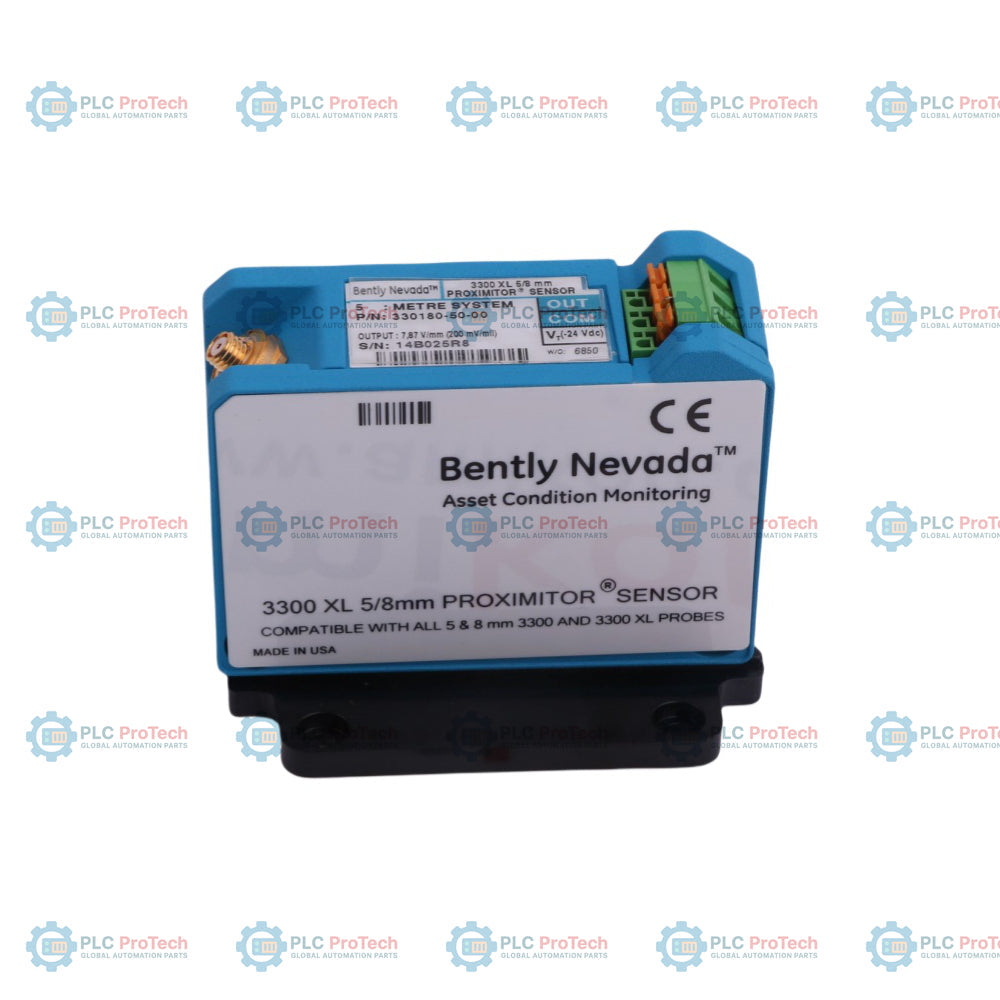

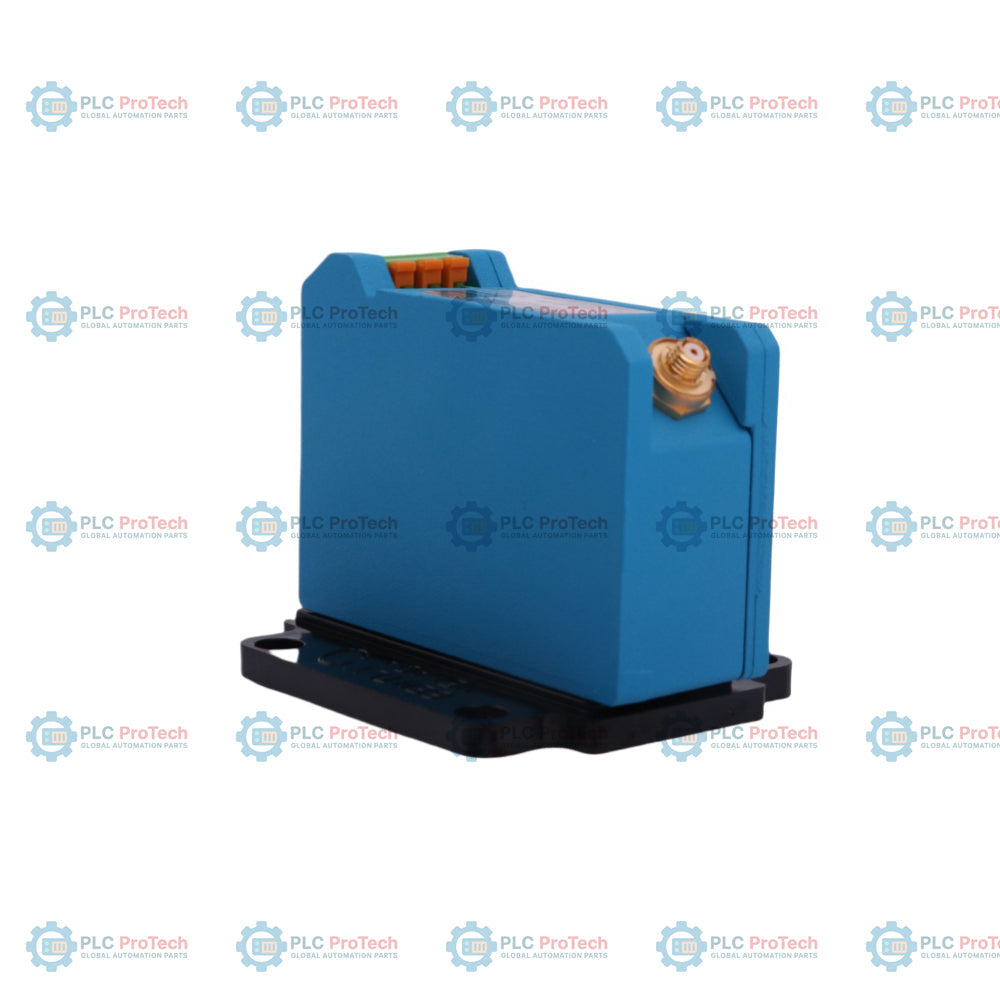

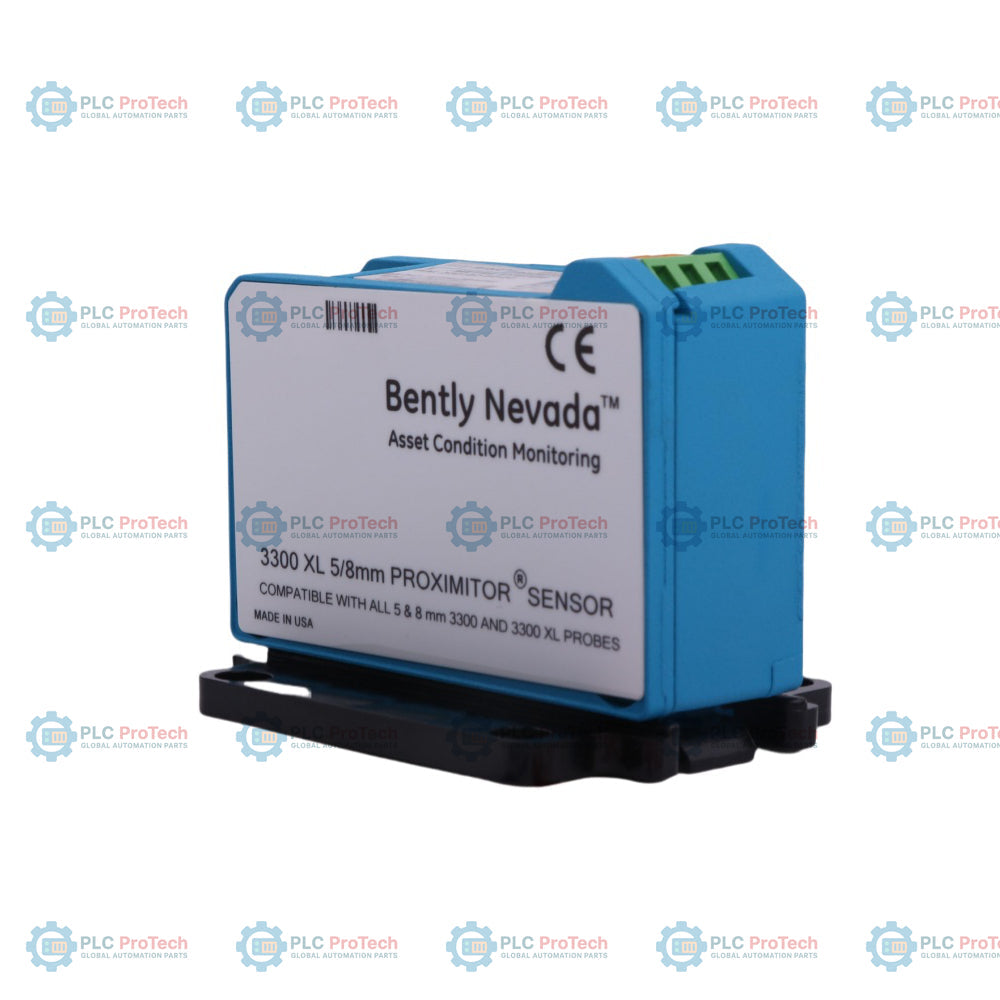

Bently Nevada 330180-50-00 3300XL Sensore di prossimità

Riepilogo dell'apparecchiatura

Il 330180-50-00 è un sensore Proximitor 3300 XL ad alte prestazioni, un componente fondamentale del sistema di trasduttori di prossimità Bently Nevada 3300 XL. Utilizzato principalmente in apparecchiature industriali pesanti come turbine a vapore, compressori centrifughi e pompe di grandi dimensioni nei settori della generazione di energia e del petrolio e gas, questo sensore fornisce dati critici su vibrazioni e posizione. Il 330180-50-00 converte i complessi segnali a correnti parassite provenienti da una sonda di prossimità in un'uscita di tensione lineare proporzionale alla distanza tra la punta della sonda e il materiale target. Fornendo un feedback accurato e in tempo reale al sistema di protezione delle macchine 3500 o a un DCS, facilita il rilevamento precoce dei guasti, come il disallineamento dell'albero o il deterioramento dei cuscinetti, riducendo efficacemente il rischio di guasti catastrofici e minimizzando i costosi tempi di fermo non pianificati.

Dettaglio del suffisso del modello

Il suffisso alfanumerico del 330180-50-00 definisce la configurazione hardware specifica e i parametri di installazione necessari per una perfetta integrazione del sistema:

• 50 (lunghezza totale e montaggio): Indica una lunghezza totale del sistema di 5,0 metri (16,4 piedi). Questo sensore è calibrato specificamente per funzionare con una lunghezza combinata di sonda e cavo di prolunga pari a 5,0 metri. La configurazione con "montaggio a pannello" è progettata per installazioni ad alta densità su guida DIN.

• 00 (approvazione dell'ente): Questa opzione indica che per l'installazione non sono richieste approvazioni specifiche da parte di enti per aree pericolose, ed è adatta ad ambienti industriali per uso generale.

Specifiche tecniche

Domande frequenti dal campo industriale

Posso utilizzare un Proximitor da 5,0 metri con un sistema di cavi da 9,0 metri?

No. Il 330180-50-00 è calibrato in fabbrica specificamente per una lunghezza elettrica di 5,0 metri. Utilizzarlo con un sistema da 9,0 metri causerà un errore significativo del fattore di scala (SFE), rendendo imprecise le letture delle vibrazioni e compromettendo potenzialmente la sicurezza della macchina.

Quali sono i vantaggi del 3300 XL rispetto ai modelli Proximitor precedenti?

La serie 3300 XL offre una maggiore immunità EMI/RFI, una migliore stabilità termica ed è progettata per installazioni ad alta densità. È inoltre retrocompatibile fisicamente ed elettricamente con i sensori 3300 non XL da 5 mm e 8 mm, purché le lunghezze del sistema siano corrispondenti.

Come si risolve lo stato "Limite sensore" o "Non OK"?

Verificare la tensione di alimentazione (dovrebbe essere nominalmente -24 VCC) e controllare tutti i collegamenti coassiali per individuare umidità o detriti. Assicurarsi che l'involucro del Proximitor sia elettricamente isolato dalla guida DIN se la propria filosofia di messa a terra richiede un monitoraggio isolato.

Linee guida per l'installazione e la messa in servizio ingegneristica

• Integrità della lunghezza del sistema: Assicurarsi che la somma della lunghezza del cavo della sonda e della lunghezza del cavo di prolunga corrisponda esattamente al requisito di 5,0 metri del 330180-50-00. Anche piccole deviazioni possono causare non linearità nel segnale di uscita.

• Protezione del collegamento coassiale: Utilizzare connettori ClickLoc e assicurarsi che siano puliti e asciutti prima dell'accoppiamento. In ambienti con elevata umidità o nebbia d'olio, si consiglia vivamente di utilizzare nastro siliconico o un kit "boot" per sigillare il collegamento tra il cavo di prolunga e il cavo della sonda.

• Verifica della tensione del gap: Durante la messa in servizio, utilizzare un micrometro a vite per eseguire un controllo di calibrazione statica. Regolare il gap della sonda finché l'uscita del Proximitor non raggiunge la tensione desiderata di "polarizzazione" o "gap" (in genere -10 VCC per una lettura a metà scala), quindi bloccare la sonda in posizione.

• Messa a terra e isolamento: Il sensore Proximitor è progettato con una base che garantisce l'isolamento elettrico dalla superficie di montaggio. Mantenere questo isolamento per prevenire anelli di massa che possono introdurre rumore nel segnale di vibrazione, aspetto particolarmente importante nelle applicazioni con motori azionati da VFD.
