Descrizione

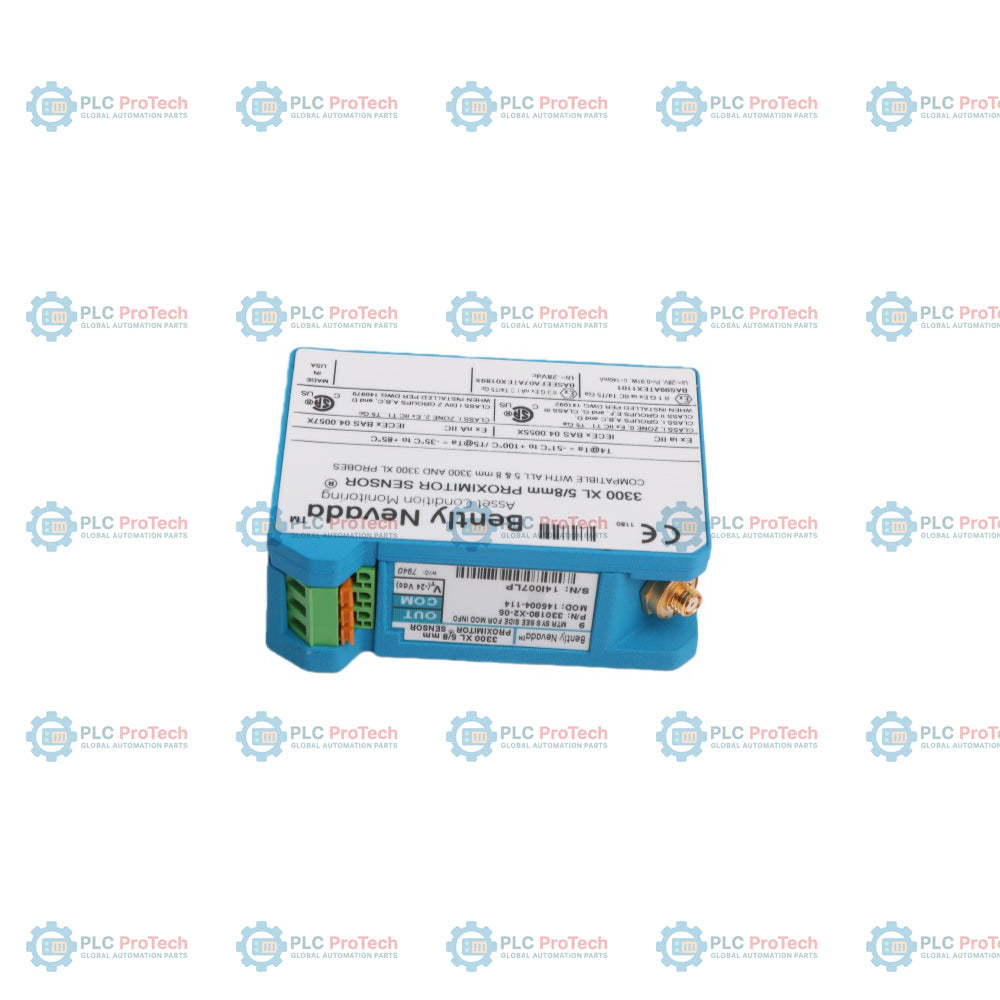

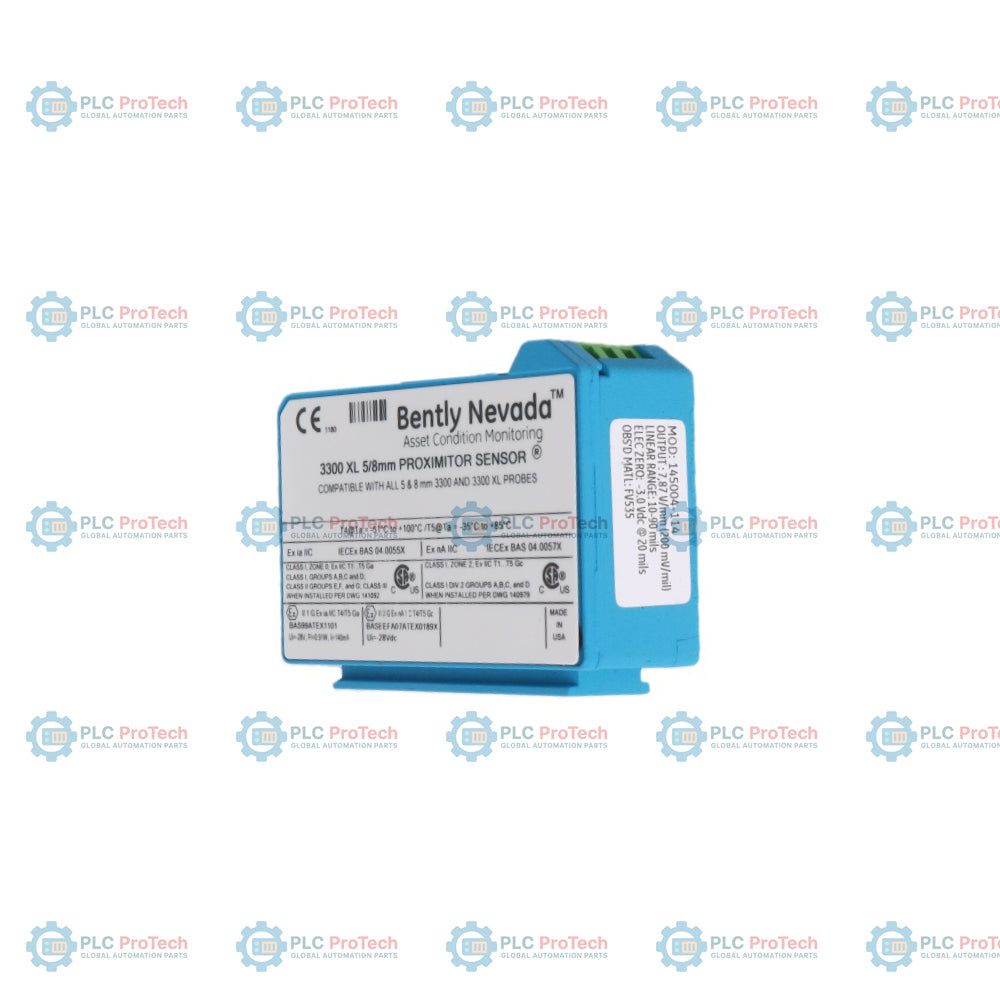

330180-X1-00 MOD:145004-128 è un sensore Proximitor 3300 XL configurato per supportare requisiti specializzati di monitoraggio dei macchinari. Questa unità funge da interfaccia di condizionamento del segnale in un sistema di trasduttori di prossimità 3300 XL da 8 mm, convertendo il segnale della sonda a correnti parassite in un’uscita proporzionale lineare da 4 a 20 mA per applicazioni critiche di monitoraggio delle vibrazioni e della posizione assiale. Il sensore è progettato per la misurazione senza contatto ad alta precisione dello spostamento dell’albero del rotore, fornendo dati diagnostici essenziali per macchinari rotanti quali turbine, compressori e motori di grandi dimensioni.

Il sensore Proximitor è ottimizzato per l’uso nelle catene di monitoraggio della serie 3300 XL, garantendo la compatibilità elettrica e fisica con le sonde e i cavi di prolunga standard 3300 XL. Questa configurazione include modifiche specifiche (MOD:145004) per soddisfare particolari criteri di installazione o funzionamento. Il sistema offre un fattore di scala stabile di 200 mV/mil ed è progettato per mantenere l’integrità del segnale su distanze di cablaggio in campo fino a 305 metri.

Caratteristiche

• Progettato per sistemi di trasduttori di prossimità 3300 XL da 8 mm
• Fornisce un’uscita lineare per la misurazione delle vibrazioni e della posizione
• Compatibile con sonde e cavi di prolunga 3300 XL
• Supporta distanze di cablaggio in campo fino a 305 metri
• Progettato per ambienti industriali gravosi e per la protezione di macchinari critici
• Fattore di scala standard di 200 mV/mil per un’uscita dati uniforme

Applicazioni

• Monitoraggio delle vibrazioni radiali e della posizione assiale su grandi macchinari rotanti
• Rilevamento dello spostamento dell’albero di turbine, compressori e generatori
• Protezione di macchinari critici con cuscinetti a film fluido
• Ambienti industriali che richiedono la trasmissione del segnale su lunghe distanze

Specifiche tecniche

Linee guida per l’installazione

• Assicurarsi che la lunghezza totale del sistema (sonda + cavo di prolunga + Proximitor) corrisponda alla lunghezza calibrata del sensore Proximitor per garantire una misurazione accurata.
• Montare il sensore Proximitor in un luogo protetto e asciutto, idealmente utilizzando l’hardware Bently Nevada per montaggio su guida DIN o su pannello.
• Utilizzare un cavo a doppino intrecciato schermato a 3 conduttori per il cablaggio in campo, al fine di ridurre al minimo le interferenze EMI/RFI.
• Mantenere un raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici) per evitare danni al cavo coassiale.
• Assicurarsi che la distanza della sonda sia impostata sulla tensione consigliata (in genere -9 Vdc) per il monitoraggio delle vibrazioni radiali.

Conformità e certificazioni

• Sicurezza funzionale: SIL 2 (HFT=0) / SIL 3 (HFT=1)
• Direttiva EMC: 2014/30/UE
• Direttiva RoHS: 2011/65/UE
• Area pericolosa: Classe I, Zona 0, 1, 2 (le approvazioni variano in base alla regione)
