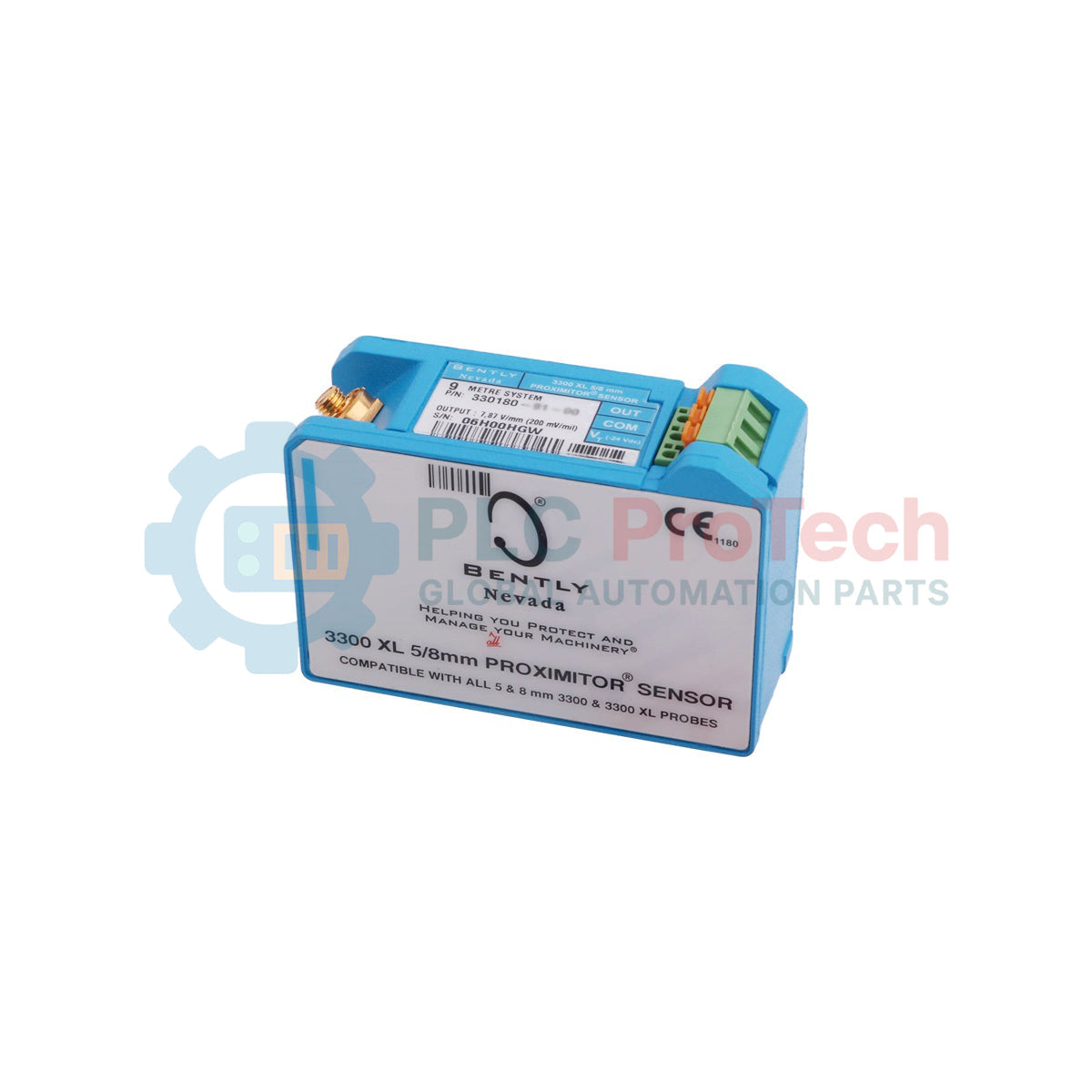

Bently Nevada 330180-X1-CN MOD: 143945-05 Sensore di prossimità

Panoramica del prodotto

Bently Nevada 330180-X1-05 MOD:143945-05 è un sensore Proximitor 3300 XL utilizzato nei sistemi di monitoraggio delle vibrazioni e della posizione dell'albero per turbine, compressori, generatori e altri macchinari rotanti. Converte la variazione della distanza dalla sonda in un segnale elettrico stabile per la piattaforma di monitoraggio Bently Nevada 3300 XL.

Il sensore è progettato per installazioni ad alta densità su guida DIN, nonché per il tradizionale montaggio su pannello. Condivide un'interasse standard a 4 fori con i modelli legacy di sensori Proximitor, semplificando i progetti di retrofit nei sistemi di controllo industriali esistenti.

La sua maggiore immunità alle interferenze RFI ed EMI consente l'installazione in custodie in fibra di vetro senza degradazione del segnale. Ciò riduce la necessità di alloggiamenti metallici o canaline schermate e abbassa il costo totale di installazione, mantenendo al contempo l'affidabilità della misurazione in ambienti elettricamente rumorosi.

Interpretazione della progettazione e della configurazione

La struttura definisce la serie del sensore, la variante di configurazione e il controllo della revisione di produzione all'interno del sistema di misurazione della prossimità 3300 XL.

Specifiche tecniche

Note interpretative ingegneristiche

Questo sensore Proximitor migliora la flessibilità di installazione supportando sia le moderne configurazioni su guida DIN sia i sistemi legacy di montaggio su pannello, senza adattamenti meccanici.

L'isolamento elettrico integrato elimina la necessità di piastre isolanti esterne, riducendo la complessità del cablaggio e i requisiti di spazio nel quadro elettrico.

L'elevata immunità RFI ed EMI garantisce un'elaborazione stabile del segnale anche in ambienti con azionamenti a frequenza variabile, trasmettitori radio e sistemi di commutazione ad alta potenza.

Note applicative sul campo

Dove viene generalmente utilizzato questo sensore?
Viene utilizzato nei sistemi di monitoraggio delle vibrazioni di turbine, compressori e generatori.

Può sostituire direttamente i sensori Proximitor più vecchi?
Sì. Condivide lo stesso interasse di montaggio dei modelli legacy a 4 fori.

Perché l'immunità EMI è importante in questo progetto?
Garantisce un'uscita del segnale stabile in ambienti con elevato rumore elettrico, come i sistemi azionati da VFD.

Richiede una custodia metallica?
No. Può funzionare in custodie in fibra di vetro senza perdita di prestazioni.

Note di installazione e messa in servizio

Utilizzare il montaggio su guida DIN per i progetti di quadri elettrici ad alta densità, al fine di ottimizzare l'utilizzo dello spazio.

Garantire pratiche di messa a terra corrette a livello di sistema per mantenere le prestazioni di immunità al rumore.

Evitare di instradare i cavi del segnale del sensore parallelamente ai cavi ad alta tensione o ai cavi di uscita dei VFD, per prevenire il rumore indotto.

Verificare l'allineamento del montaggio durante il retrofit di sistemi legacy che utilizzano l'interfaccia con interasse a 4 fori.

Indicazioni ingegneristiche e operative

Mantenere un'adeguata separazione tra il cablaggio del sensore e i circuiti di potenza per preservare le prestazioni di resistenza alle interferenze EMI.

Utilizzare cavi schermati solo quando richiesto dagli standard elettrici dello stabilimento, poiché il sensore offre già una forte immunità intrinseca.

Ispezionare l'integrità dell'isolamento della base di montaggio durante l'installazione per garantire una corretta separazione elettrica dalla struttura del quadro.

Evitare sollecitazioni meccaniche sulla base di montaggio durante l'installazione per preservare la stabilità a lungo termine.
