Descrizione

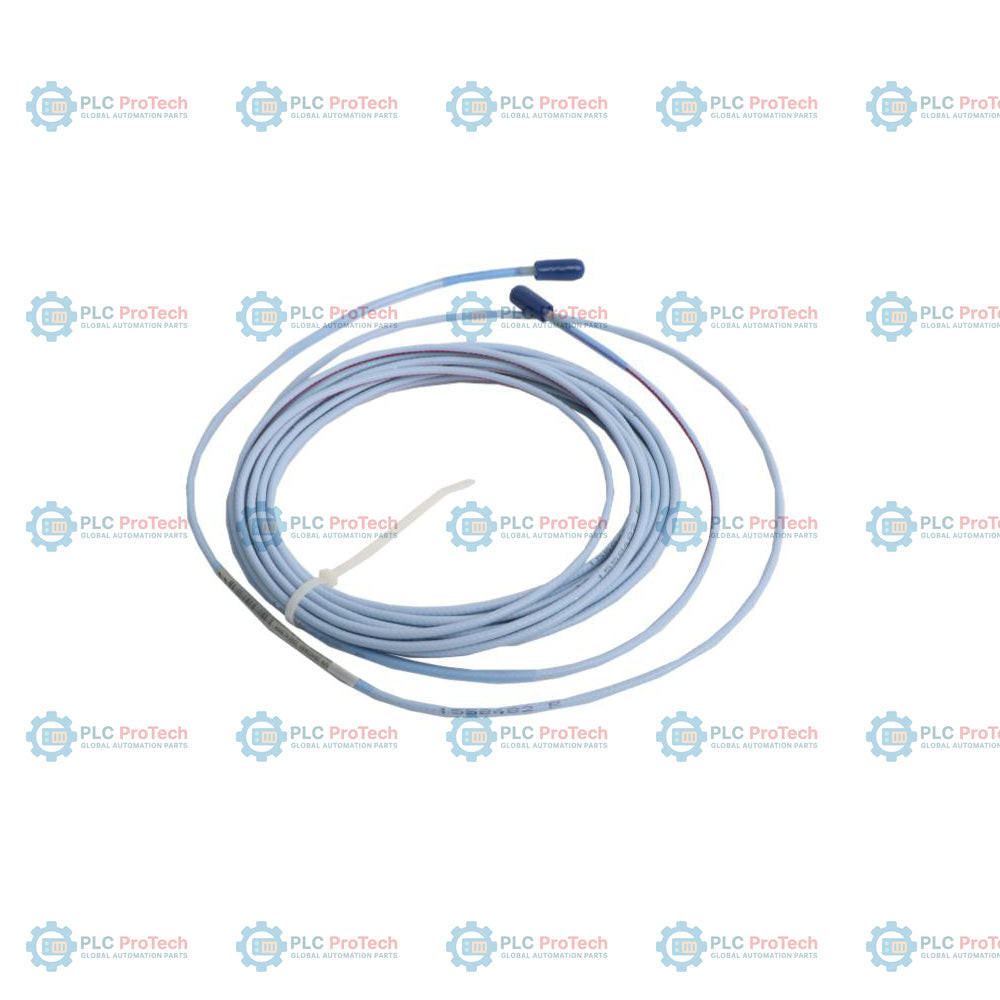

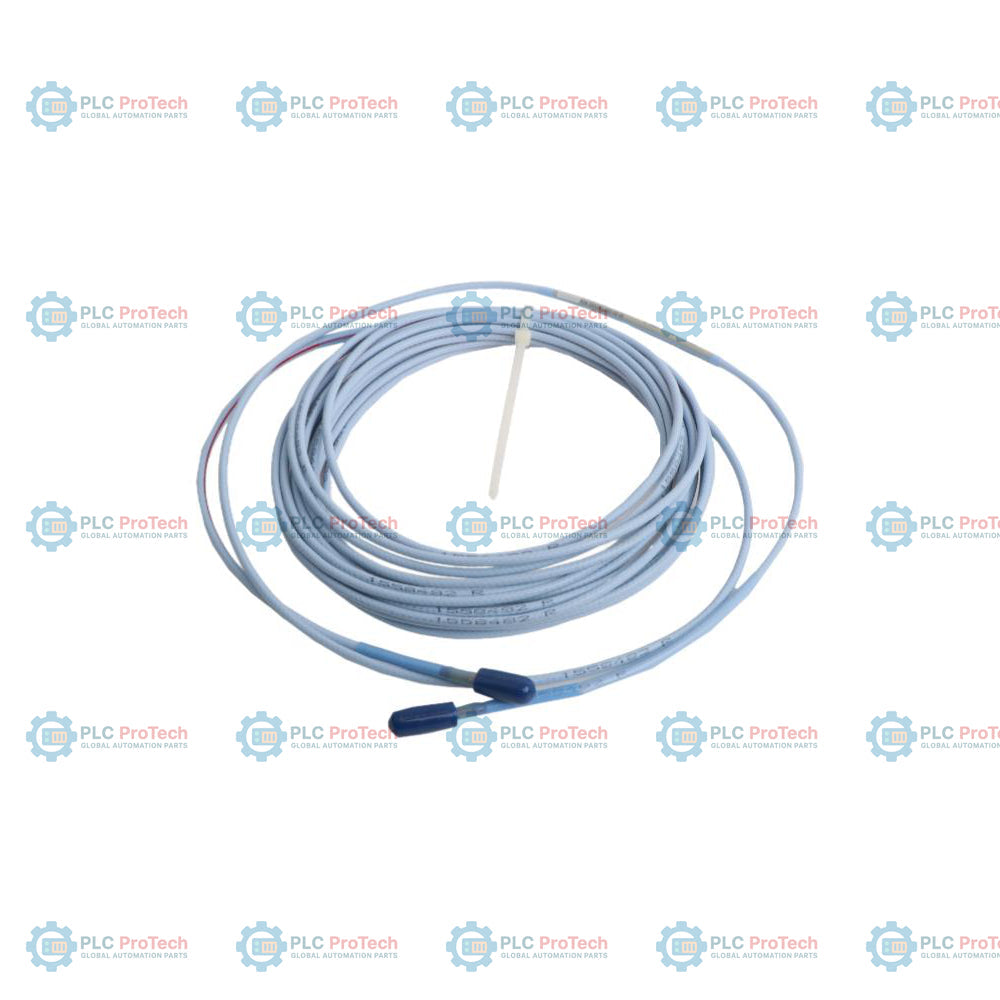

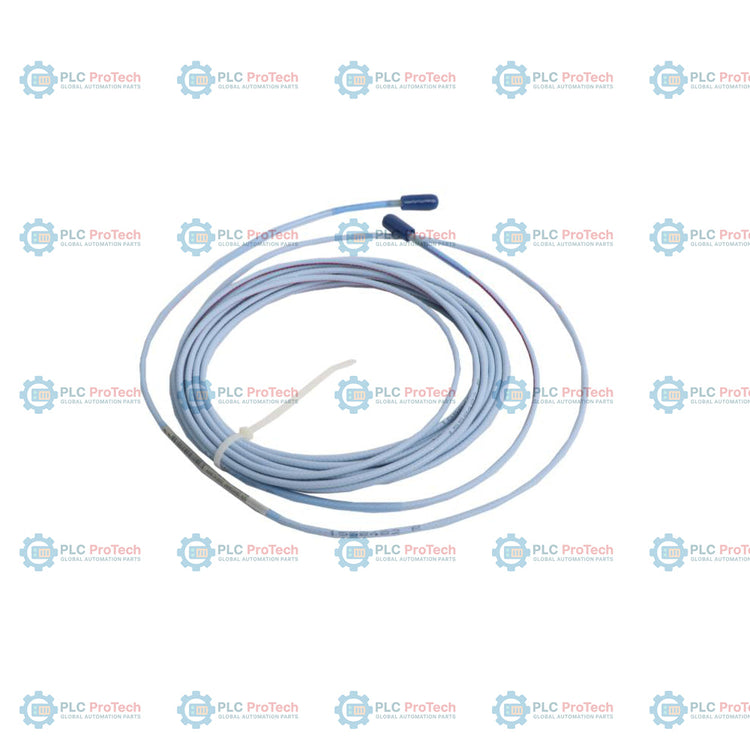

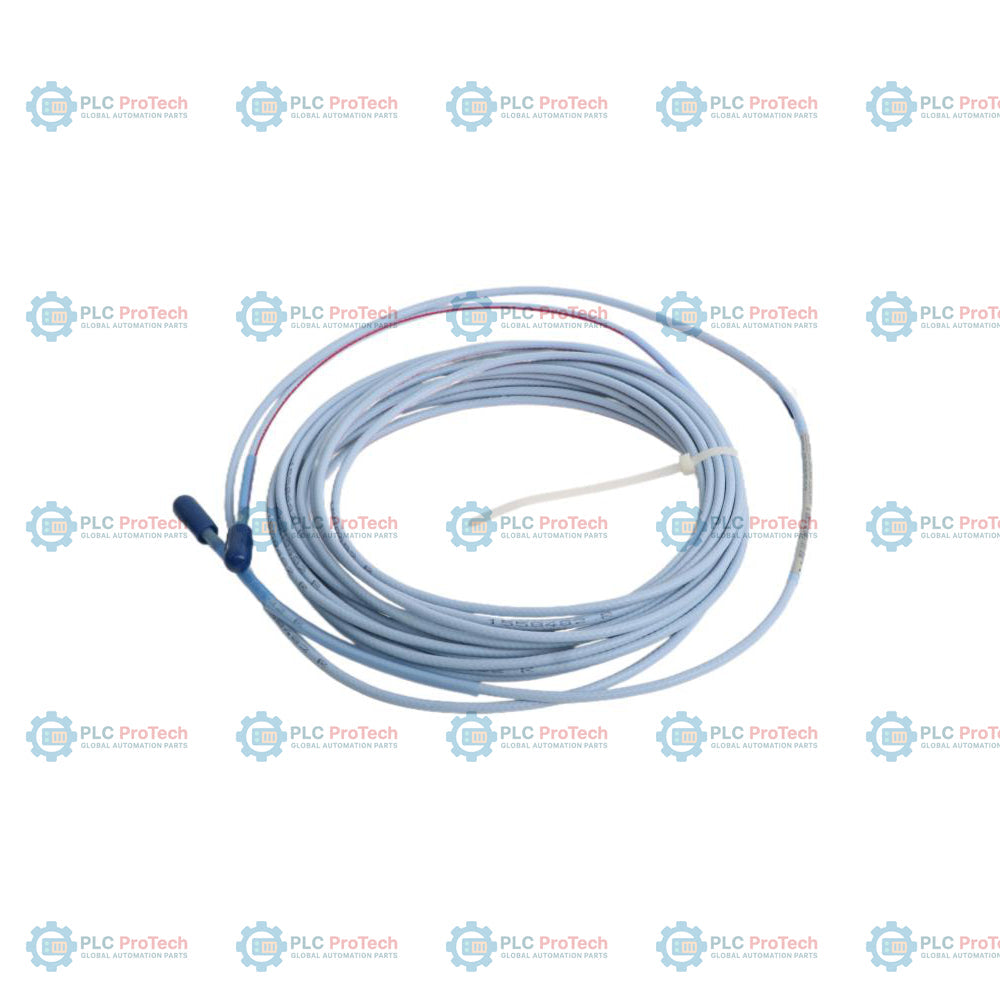

330190-085-00-05: Cavo di estensione 3300 XL Extended Temperature Range (ETR), con lunghezza di 8,5 metri (opzione 085), costruzione standard non armata (opzione 00) e omologazioni CSA, ATEX e IECEx per aree pericolose. Questo componente è progettato per installazioni di trasduttori di prossimità impegnative, in cui le temperature superano i limiti dei sistemi di cablaggio standard. Il cavo di estensione funge da collegamento tra la sonda di prossimità e il sensore Proximitor, trasmettendo segnali ad alta frequenza basati su correnti parassite per misurare le vibrazioni dell’albero, la posizione assiale e la velocità di macchinari rotanti critici.

A differenza delle opzioni ETR armate, come l’opzione 01, questa variante (opzione 00) presenta un cavo standard non armato con isolamento in PFA e un diametro esterno massimo di 3,7 mm. I cavi di estensione standard per alte temperature (modello 330130) sono classificati fino a 177 °C (350 °F), mentre questo cavo ETR 330190 offre una classificazione per temperature estese fino a 260 °C (500 °F). Utilizza connettori coassiali ClickLoc placcati in oro su entrambe le estremità per creare un percorso del segnale sicuro e a bassa resistenza, stabile anche in presenza di forti sollecitazioni vibrazionali, offrendo prestazioni di calibrazione equivalenti a quelle dei sensori di prossimità Proximitor 3300 XL standard senza richiedere una ricalibrazione manuale.

Caratteristiche

• L’opzione 085 specifica una lunghezza complessiva del cavo di 8,5 metri (27,9 piedi), progettata per essere combinata con sonde compatibili e completare un sistema di trasduttori di prossimità da 9,0 metri.
• L’opzione 00 offre un design standard con cavo non armato, isolamento in PFA e un diametro esterno massimo di 3,7 mm.
• L’opzione 05 fornisce le certificazioni CSA, ATEX e IECEx per l’utilizzo in aree pericolose.
• Il materiale isolante in PFA supporta un intervallo continuo di temperatura di esercizio e stoccaggio compreso tra -51 °C e +260 °C (da -60 °F a +500 °F).
• I connettori coassiali ClickLoc placcati in oro richiedono solo un serraggio manuale e sono dotati di un meccanismo di bloccaggio integrato che ne impedisce l’allentamento dovuto alle vibrazioni.
• Il design CableLoc integrato garantisce una connessione meccanica sicura, con un’elevata resistenza alla trazione tra il cavo e i connettori.

Applicazioni

• Monitoraggio delle vibrazioni e della posizione dell’albero in turbine a vapore, turbine a gas e generatori.
• Sistemi di protezione delle macchine in impianti di lavorazione degli idrocarburi e strutture petrolchimiche.
• Monitoraggio di macchinari rotanti ad alta temperatura, dove le temperature ambiente superano i 177 °C.
• Monitoraggio diagnostico di turbocompressori e riduttori.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Serrare a mano i connettori dorati di tipo "click" finché non scattano in posizione. Non sono necessari utensili speciali.
• Durante l'installazione, non superare il raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici), per evitare danni ai conduttori coassiali interni.
• Se il cavo passa attraverso una conduttura, la prassi standard consiste nell'utilizzare protezioni per connettori per impedire l'ingresso di polvere e umidità.
• Assicurarsi che la somma della lunghezza del cavo di prolunga e della lunghezza della sonda corrisponda alla lunghezza calibrata del sensore Proximitor (ad esempio, lunghezza totale del sistema di 9,0 metri).

Conformità e certificazioni

• CSA: Approvazioni a sicurezza intrinseca e non incendive per aree pericolose.
• ATEX/IECEx: Ex ia IIC T5...T1 Ga per installazioni a sicurezza intrinseca nelle Zone 0/1/2.
• CE: Conforme alle direttive europee pertinenti.
