Descrizione

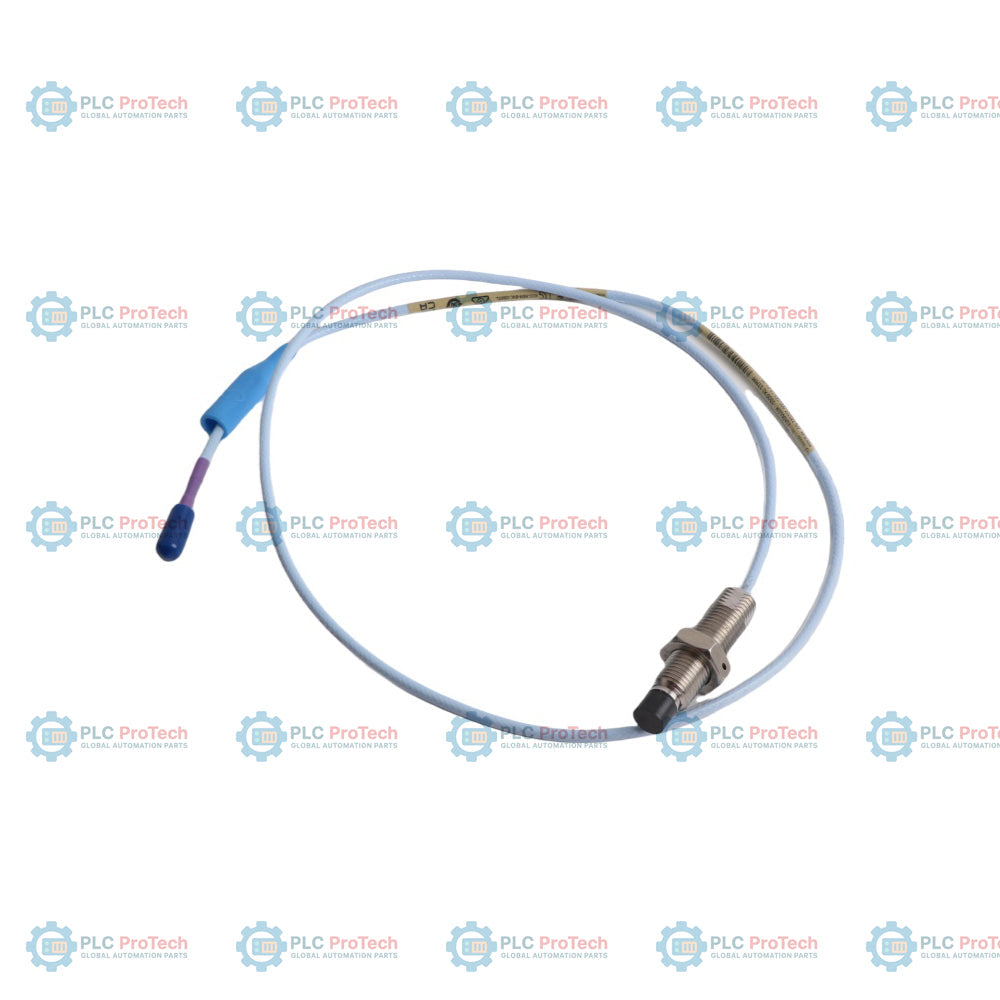

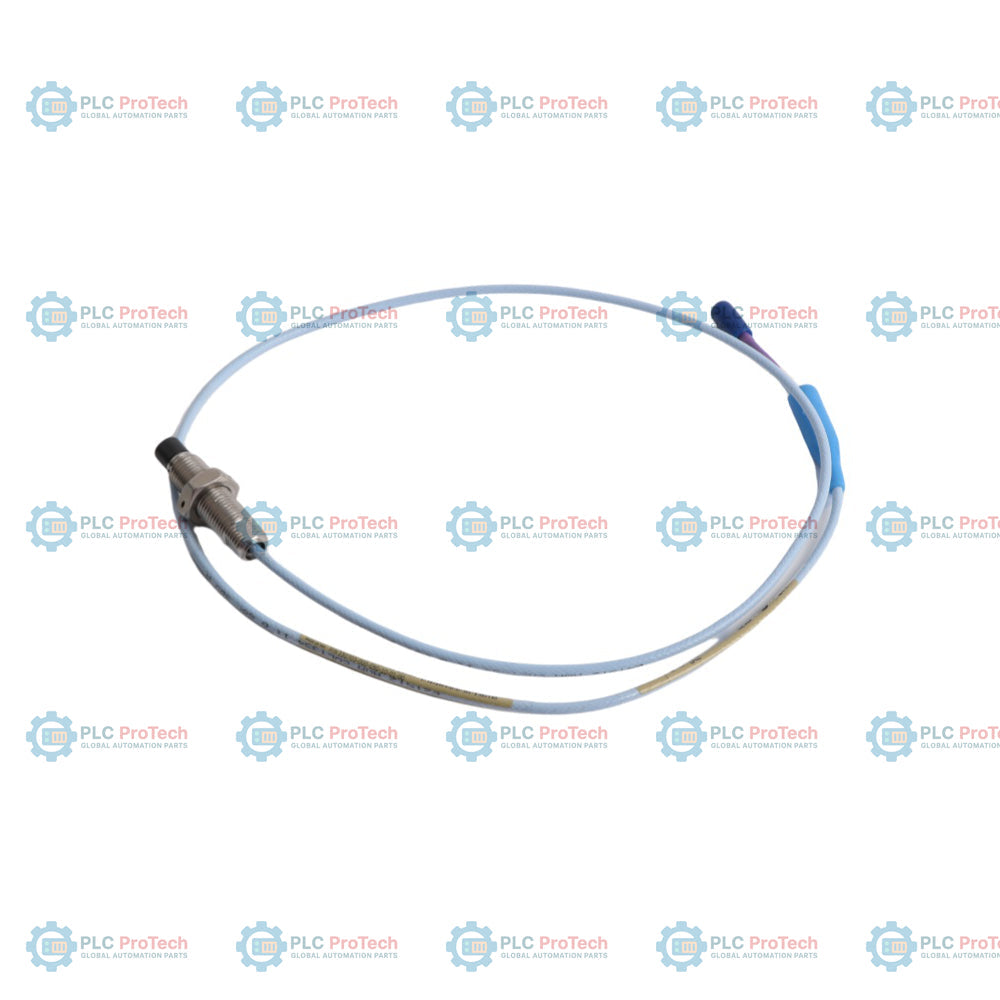

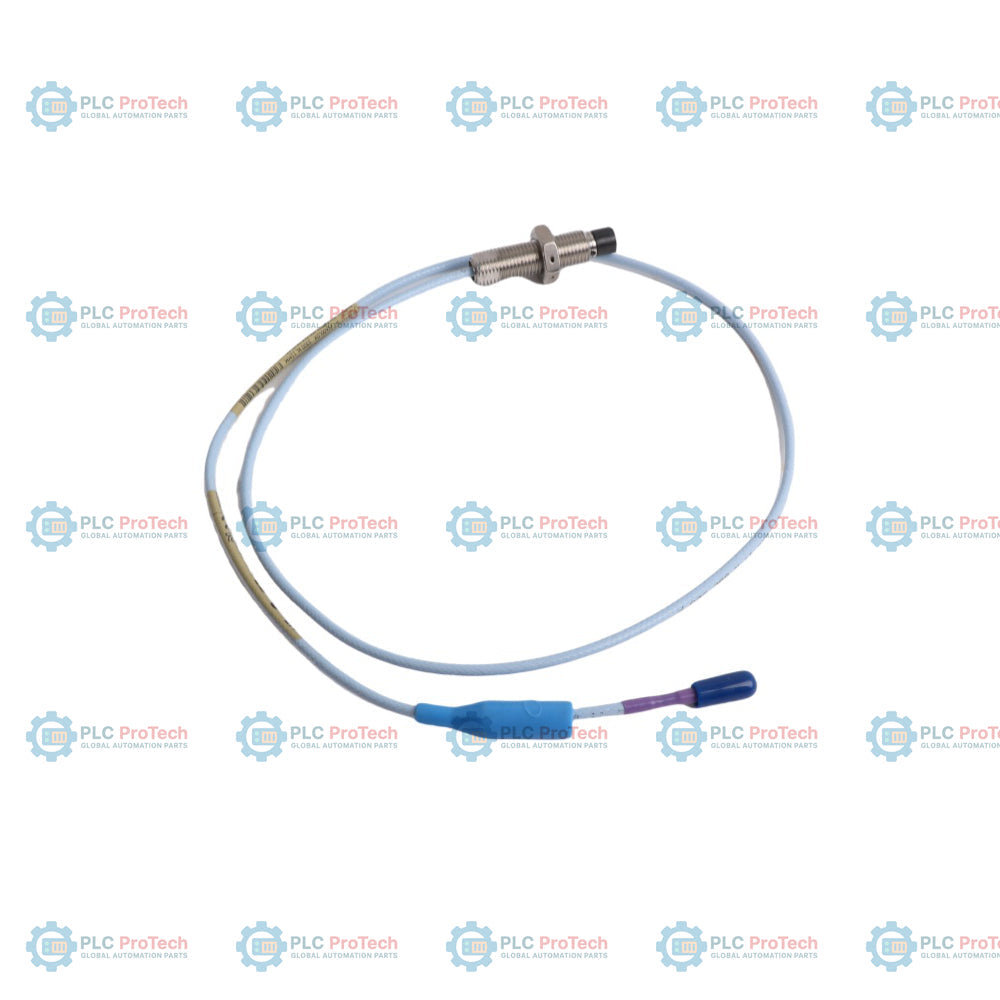

L'opzione 00 (lunghezza non filettata di 0 mm) e l'opzione 11 (connettore ClickLoc con protezione, cavo FluidLoc) specificano questa configurazione metrica della sonda di prossimità 3300 XL da 11 mm — 330703-00-100-10-11-CN. Questa configurazione è progettata per ambienti con montaggio metrico che richiedono un diametro del corpo filettato di M14 x 1,5 e una lunghezza complessiva del corpo di 100 mm. Il gruppo senza armatura viene fornito con un cavo FluidLoc integrato di 1,0 metro (3,3 piedi), che funge da barriera a tenuta d'olio impedendo la migrazione dei fluidi attraverso la struttura interna della sonda. L'aggiunta del suffisso -CN garantisce la conformità alle certificazioni cinesi NEPSI e CCC per aree pericolose, ottimizzando la sonda per l'installazione in impianti industriali pericolosi. Come parte del sistema 3300 XL da 11 mm, questa sonda ha un intervallo lineare più ampio rispetto alle sonde standard da 8 mm, risultando adatta per misurazioni della posizione assiale, della dilatazione differenziale o delle vibrazioni radiali su turbine a vapore, compressori e macchinari rotanti.

Caratteristiche

• L'opzione 00 specifica una lunghezza non filettata di 0 mm su un corpo interamente filettato in acciaio inossidabile M14 x 1,5.
• L'opzione 100 fornisce una lunghezza complessiva del corpo di 100 mm per il montaggio metrico.
• L'opzione 10 imposta una lunghezza del cavo integrato della sonda di 1,0 metro (3,3 piedi).
• L'opzione 11 designa un connettore coassiale miniaturizzato ClickLoc con una protezione integrata del connettore in fluorosilicone.
• La tecnologia del cavo FluidLoc previene le perdite e la migrazione dei fluidi lungo l'anima interna del cavo.
• Il suffisso -CN include approvazioni cinesi NEPSI e CCC per aree pericolose, precedentemente verificate.

Applicazioni

• Misurazioni della dilatazione differenziale a rampa sulle turbine a vapore.
• Misurazioni della spinta e della posizione assiale su alberi rotanti ad alta velocità.
• Monitoraggio delle vibrazioni radiali e della posizione dell'albero su macchinari con cuscinetti a film fluido.
• Monitoraggio della posizione e della caduta delle aste nei compressori alternativi per impieghi gravosi.
• Misurazioni del tachimetro, del riferimento di fase (Keyphasor) e della velocità zero.

Informazioni per l'ordine

Opzione / Segmento	Codice di questo SKU	Descrizione
Modello base	330703	Sonda 3300 XL da 11 mm, filettatura M14 x 1,5, senza armatura
A - Lunghezza non filettata	00	Lunghezza non filettata di 0 mm
B - Lunghezza del corpo	100	Lunghezza complessiva del corpo di 100 mm
C - Lunghezza totale	10	Lunghezza totale di 1,0 metro (3,3 piedi)
D - Connettore e cavo	11	Connettore coassiale miniaturizzato ClickLoc con protezione del connettore, cavo FluidLoc
Suffisso -CN	-CN	Pacchetto di approvazioni per aree pericolose in Cina (certificazioni NEPSI e CCC)

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Numero di modello/parte	330703-00-100-10-11-CN
Tipo di trasduttore	Sonda di prossimità a correnti parassite da 11 mm
Intervallo lineare	4,0 mm (160 mil), a partire da circa 0,5 mm (20 mil) dal bersaglio
Fattore di scala incrementale (ISF)	3,94 V/mm (100 mV/mil) +/-10%, inclusa l'intercambiabilità
Impostazione della distanza consigliata	2,5 mm (100 mil)
Deviazione dalla retta di miglior adattamento (DSL)	Inferiore a +/-0,10 mm (+/-4 mil) alle temperature standard; inferiore a +/-0,15 mm (+/-6 mil) alle temperature estese
Materiale del bersaglio	Acciaio AISI 4140 (superficie piana, diametro minimo 30,5 mm)
Risposta in frequenza	Da 0 a 8 kHz (+0, -3 dB tipici) con fino a 305 metri di cablaggio di campo
Materiale della punta della sonda	Solfuro di polifenilene (PPS)
Materiale dell'alloggiamento della sonda	Acciaio inossidabile AISI 304 (SST)
Tipo di cavo	Triaxiale non armato da 75 ohm, isolato in FEP, tipo FluidLoc
Coppia dell'alloggiamento della sonda (massima)	63,3 N-m (560 pollici-libbra)
Coppia dell'alloggiamento della sonda (consigliata)	21,1 N-m (187 pollici-libbra)
Tipo di connettore	Coassiale miniaturizzato ClickLoc in ottone placcato oro con protezione in fluorosilicone
Raggio di curvatura minimo	25,4 mm (1,0 pollici)
Temperatura di esercizio della sonda	-52 °C a +177 °C (-62 °F a +351 °F)
Umidità relativa	100% di umidità condensante, non immergibile quando i connettori sono protetti
Compatibilità del sistema	Sensore Proximitor 3300 XL da 11 mm (330780), cavi di prolunga 3300 XL da 11 mm (330730)

Linee guida per l'installazione

• Messa a terra: Assicurarsi che la schermatura esterna del connettore coassiale sia isolata dall'alloggiamento della macchina per evitare circuiti di terra.
• Schermatura: Utilizzare un cablaggio di campo twistato e schermato tra il sensore Proximitor e il monitor, collegando a terra la schermatura solo all'estremità del monitor.
• Instradamento dei cavi: Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollici) per tutti i cavi della sonda e di prolunga. Fissare adeguatamente i cavi per evitare sferzamenti o usura dinamica.
• Distanza della sonda: Impostare la distanza iniziale della sonda sul valore consigliato di 2,5 mm (100 mil) utilizzando un voltmetro digitale o spessimetri.
• Protezione del connettore: Serrare manualmente il connettore coassiale miniaturizzato ClickLoc e assicurarsi che la protezione integrata in fluorosilicone copra completamente il giunto, per proteggerlo da umidità e contaminanti.

Conformità e certificazioni

• NEPSI e CCC: Certificato secondo il pacchetto di omologazioni cinesi per aree pericolose (suffisso -CN).
• Marchio CE: Conforme alla Direttiva EMC europea 2014/30/UE e alla Direttiva RoHS 2011/65/UE.
• Norme: Testato secondo EN 61000-6-2 (immunità industriale) ed EN 61000-6-4 (emissioni industriali).
