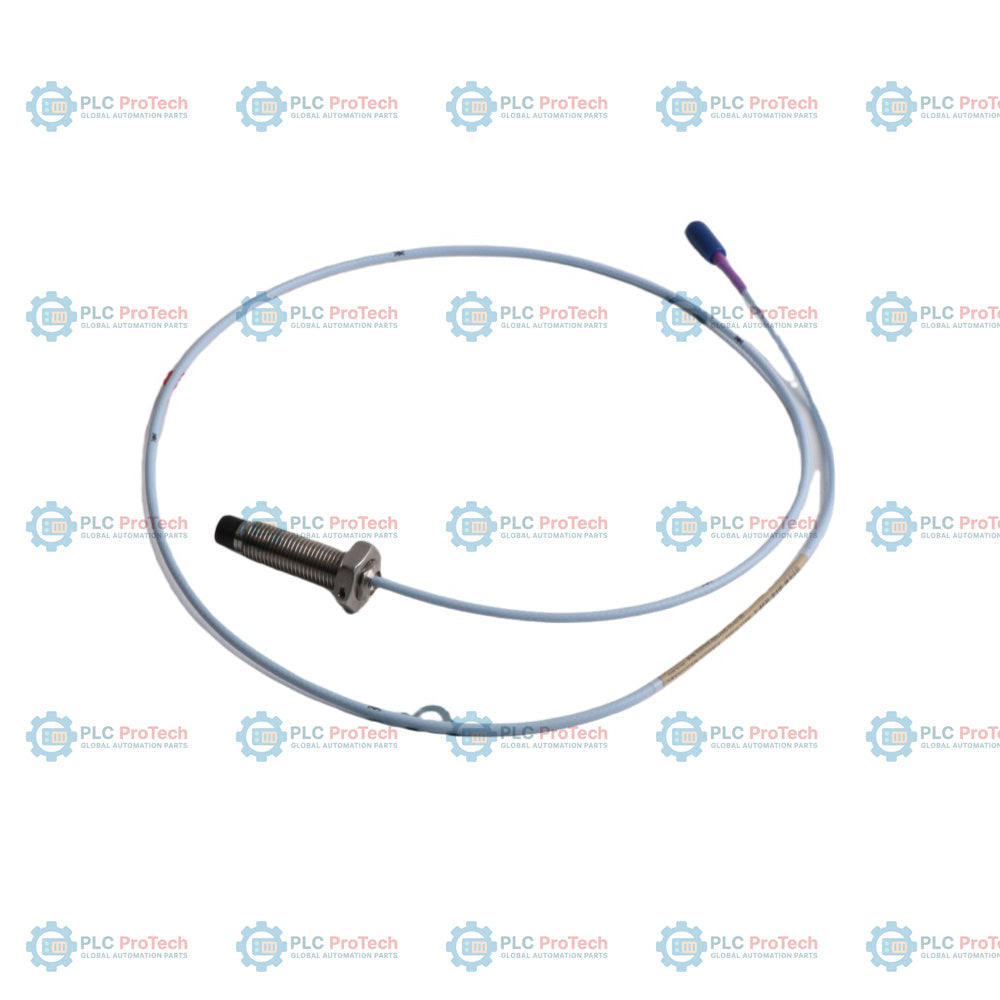

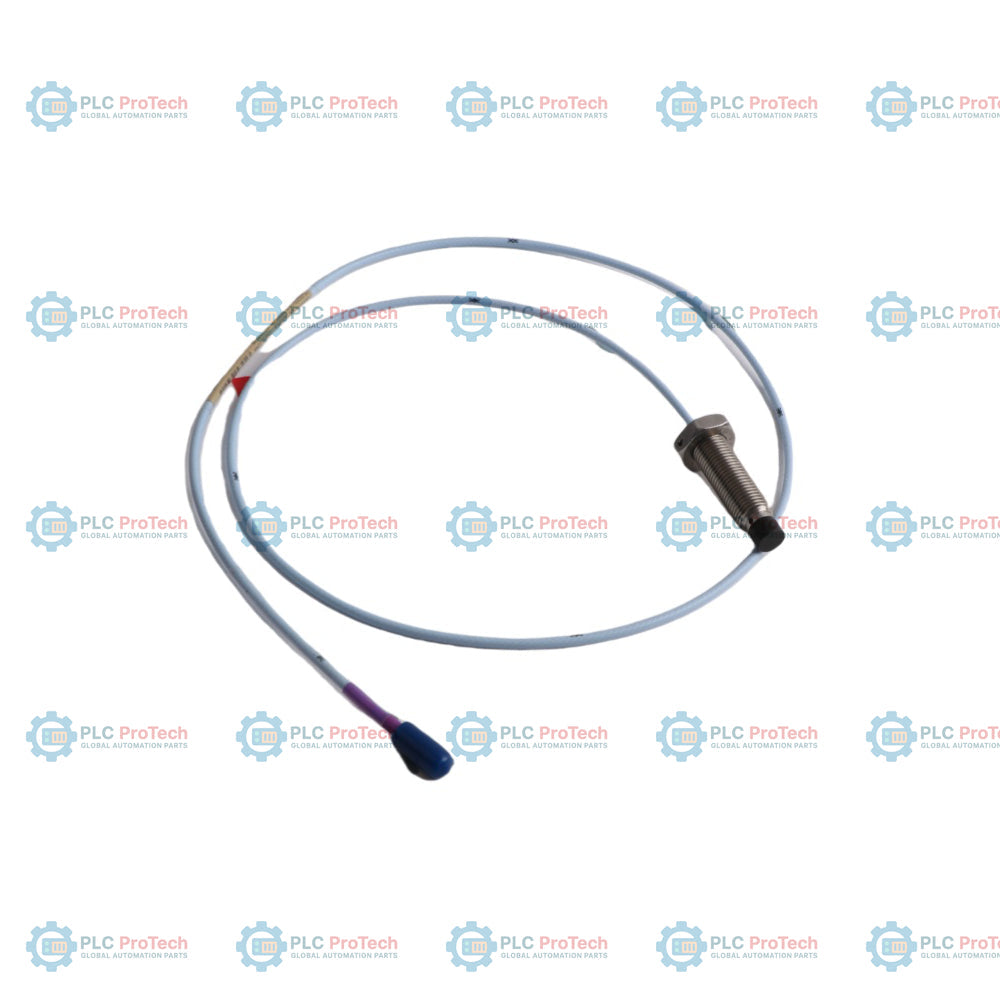

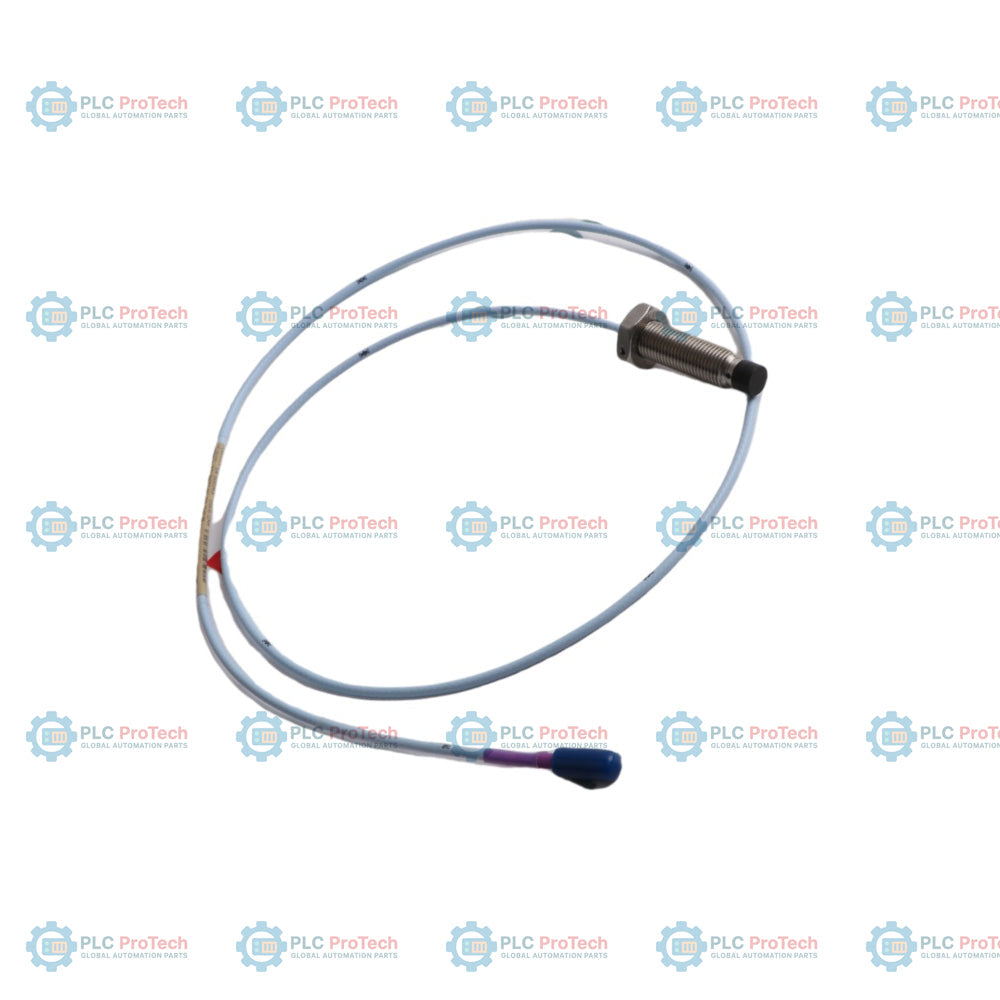

Bently Nevada 330703-000-050-10-02-00 3300 XL sonda di prossimità da 11 mm

Descrizione

330703-000-050-10-02-00 è una sonda di prossimità a correnti parassite utilizzata nei sistemi di trasduttori di prossimità 3300 XL 11 mm. Questa configurazione presenta un corpo in acciaio con filettatura metrica M14 x 1.5 e 0 mm di lunghezza non filettata (Opzione 000), una lunghezza complessiva della custodia di 50 mm (Opzione 050) e una lunghezza totale della sonda di 1,0 metro (Opzione 10). È dotata di un cavo triaxiale standard non armato che termina con un connettore coassiale Miniature ClickLoc (Opzione 02) e non richiede approvazioni da parte degli enti per aree pericolose (Opzione 00).

Questa sonda di prossimità viene utilizzata per misurazioni senza contatto delle vibrazioni e della posizione su macchinari rotanti critici. Il diametro della punta di 11 mm offre un intervallo lineare di 4,0 mm (160 mils), rendendola adatta ad applicazioni con requisiti di spostamento maggiori rispetto alle sonde standard da 8 mm. È compatibile con i sensori Proximitor 3300 XL 11 mm e con i cavi di prolunga, consentendo l'integrazione nei sistemi di protezione per macchinari industriali.

Caratteristiche

• Design con filettatura metrica: corpo della sonda filettato M14 x 1.5 senza armatura protettiva in acciaio inossidabile.
• Custodia completamente filettata: opzione con lunghezza non filettata di 0 mm per la massima flessibilità di innesto della filettatura.
• Lunghezza complessiva della custodia di 50 mm: dimensione standard della custodia di lunghezza media per installazioni su staffe metriche.
• Lunghezza totale di 1,0 metro: si integra con cavi di prolunga compatibili per completare un sistema da 5,0 metri o 9,0 metri.
• Connettore coassiale Miniature ClickLoc: il connettore in ottone placcato oro garantisce una connessione fisica sicura e a bassa perdita.
• Ampio intervallo lineare: l'intervallo di misura di 4,0 mm (160 mils) garantisce un elevato rapporto segnale/rumore e un'ampia tolleranza del traferro.

Applicazioni

• Misurazione della posizione assiale del rotore di turbine a vapore e turbine a gas
• Monitoraggio delle vibrazioni dell'albero di compressori e pompe
• Rilevamento dell'usura dei cuscinetti reggispinta in macchinari rotanti pesanti
• Misurazione del fuori corsa dell'albero e dell'espansione termica di generatori idroelettrici
• Sistemi di protezione per macchinari industriali che richiedono configurazioni di montaggio metriche

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Una corretta installazione meccanica ed elettrica è fondamentale per la durata e la precisione della sonda di prossimità 3300 XL 11 mm. Durante l'installazione, osservare le seguenti pratiche:

• Innesto della filettatura: Non superare la lunghezza massima di innesto della filettatura di 21 mm per il corpo M14 x 1.5. Un innesto eccessivo della filettatura può causare inceppamenti o danni meccanici durante l'inserimento.
• Limiti di coppia: Serrare il corpo della sonda alla coppia consigliata di 21.1 N-m (187 in-lb). Non superare la coppia massima di 63.3 N-m (560 in-lb) per evitare la spanatura del corpo o danni ai componenti interni.
• Gestione dei cavi: Mantenere un raggio minimo di curvatura del cavo di 25.4 mm (1.0 in). Evitare di far passare il cavo coassiale isolato in FEP su bordi metallici affilati o in aree in cui potrebbe essere schiacciato o abraso.
• Gestione dei connettori: I connettori coassiali Miniature ClickLoc devono essere maneggiati con cura. Serrare i collegamenti a mano, quindi utilizzare tecniche di bloccaggio standard se necessario (la coppia massima del connettore è 0.565 N-m / 5 in-lb). Si consiglia l'uso di protezioni per connettori o nastro in silicone per proteggere il collegamento dalla contaminazione in ambienti umidi o oleosi.
• Tenuta alla pressione: La sonda dispone di un O-ring Viton integrato progettato per sigillare la pressione differenziale tra la punta della sonda e il corpo. Per evitare il cedimento della tenuta, non esporre la sonda a temperature inferiori a -34 degC.

Conformità e certificazioni

Questa configurazione specifica viene fornita con l'approvazione dell'agenzia Option 00, pertanto non sono richieste né fornite certificazioni locali per aree pericolose, come ATEX, IECEx o CSA. Viene mantenuta la conformità alle Direttive europee standard:

• Direttiva EMC: Conforme alla Direttiva EMC 2014/30/UE e alle norme EN 61000-6-2 (Immunità per ambienti industriali) e EN 61000-6-4 (Emissioni per ambienti industriali).
• Direttiva RoHS: Conforme alla Direttiva RoHS 2011/65/UE relativa alla tutela ambientale.
