Descrizione

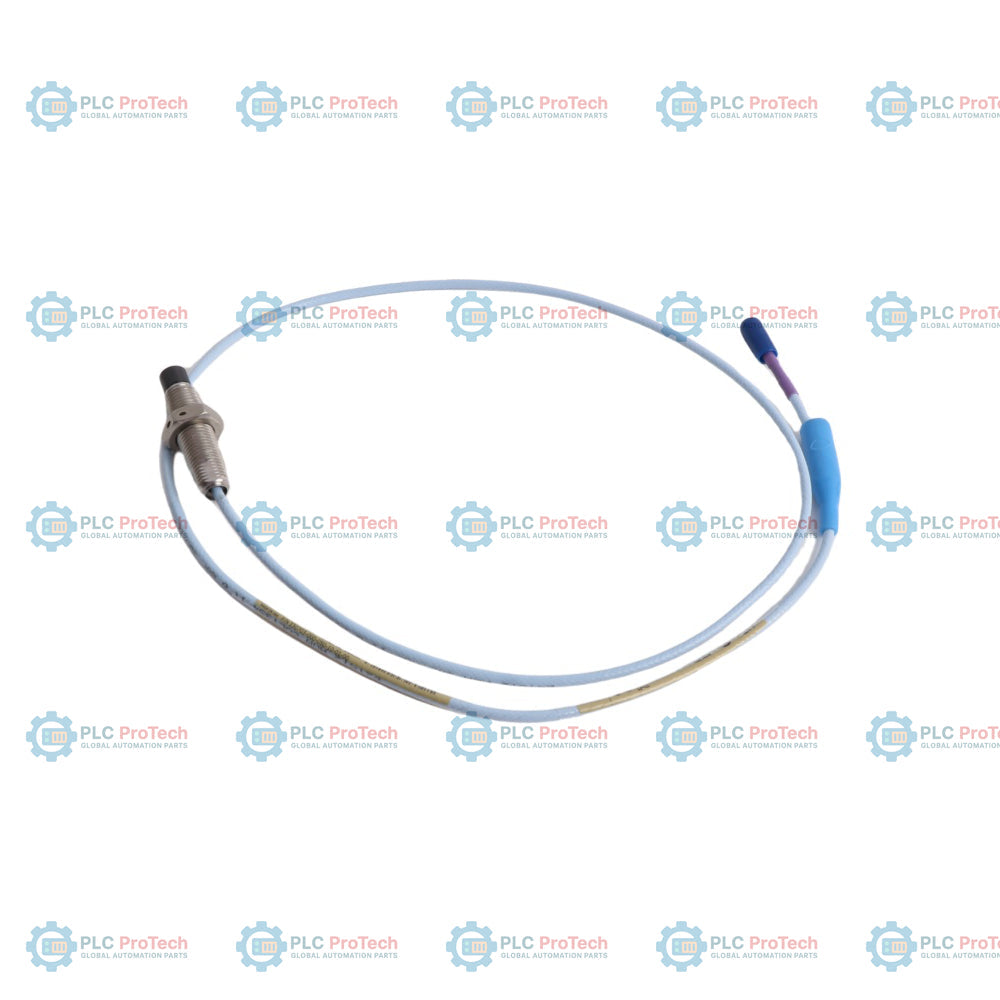

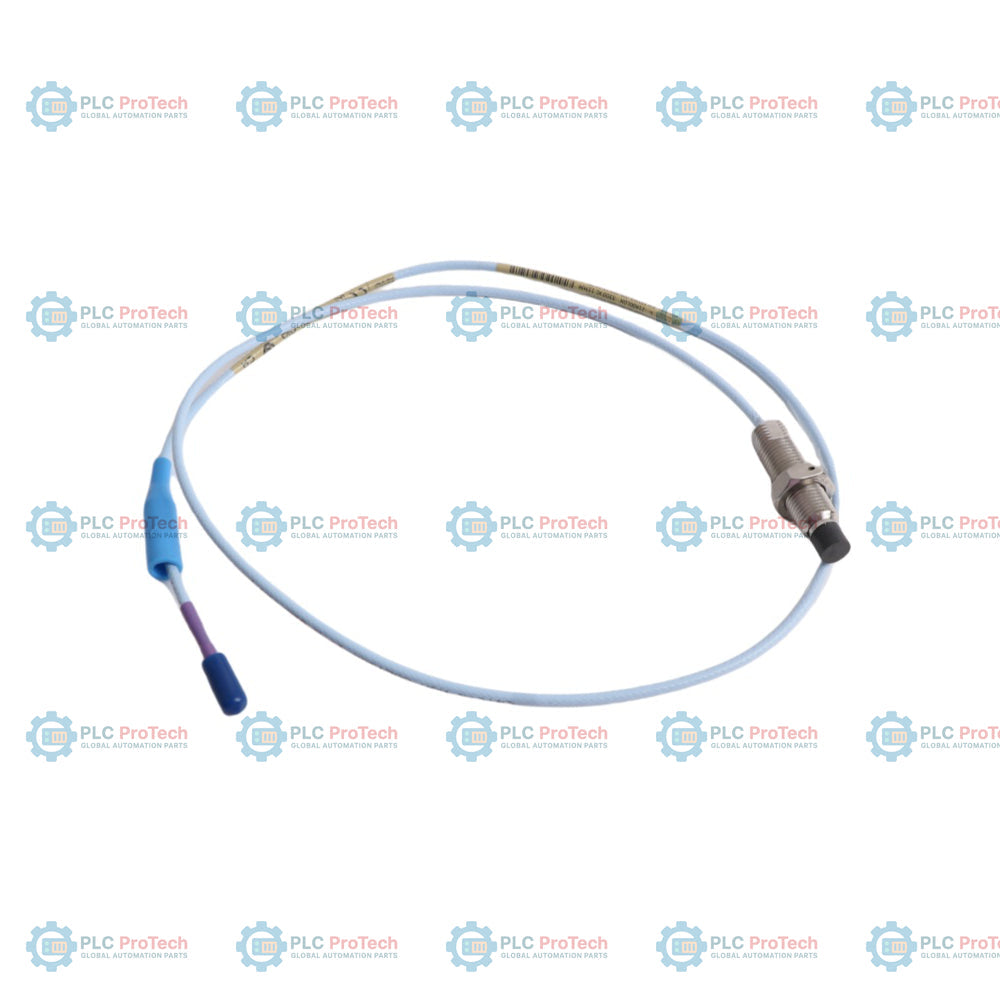

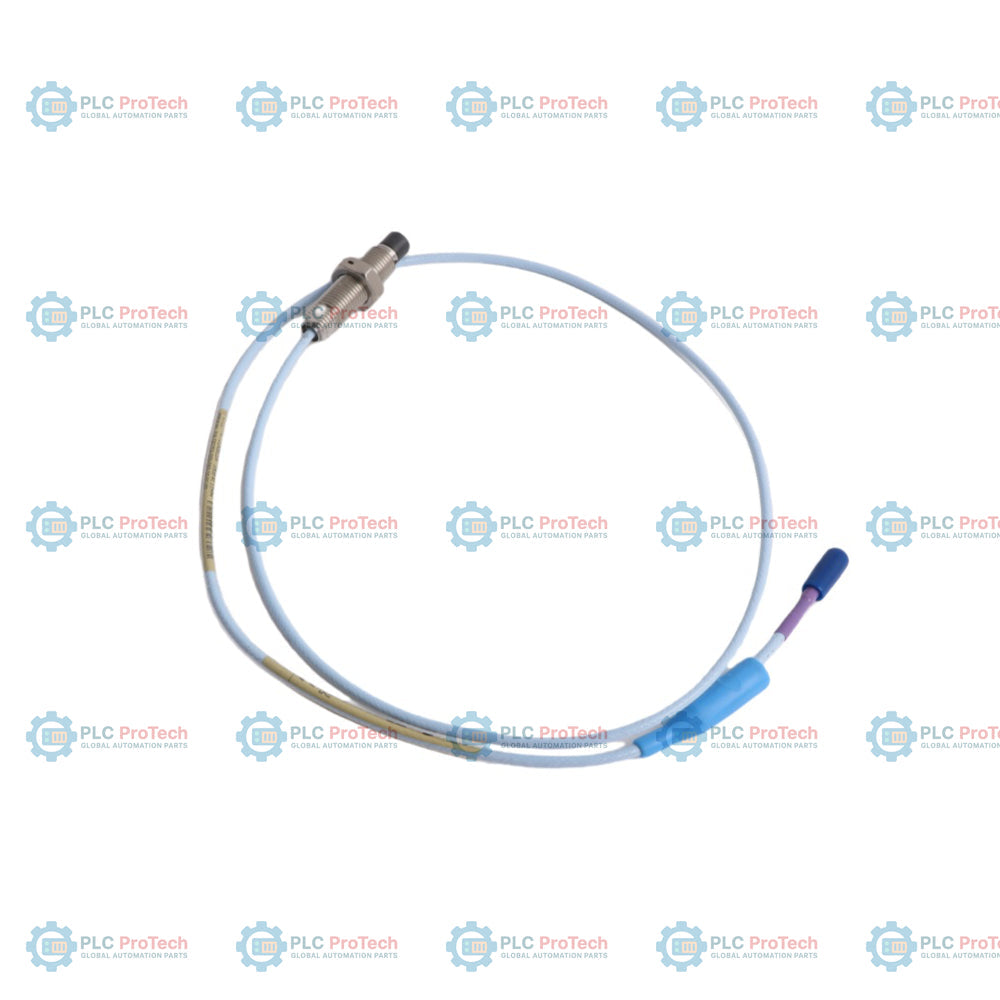

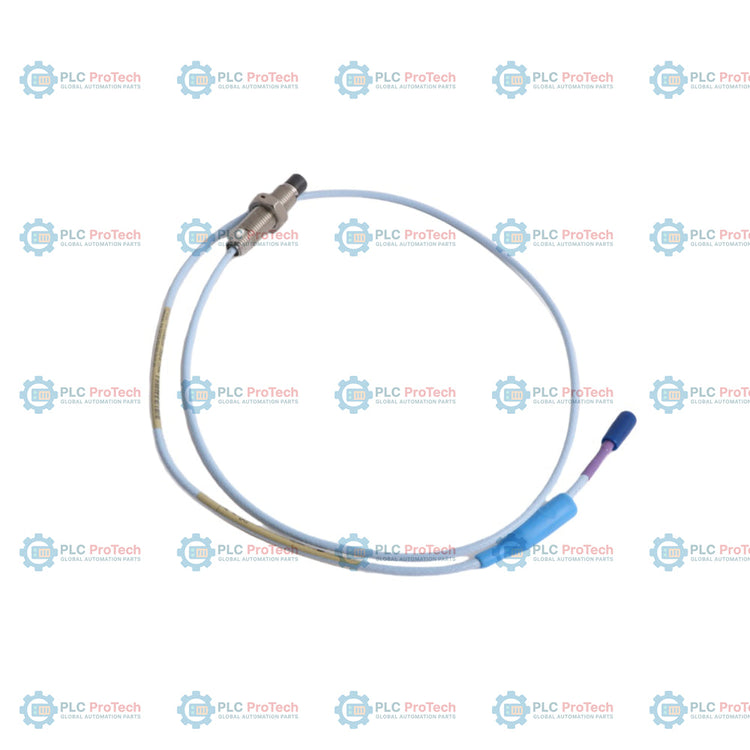

330703-000-050-10-11-05: Sonda di prossimità 3300 XL 11 mm con filettatura metrica M14 x 1,5, lunghezza non filettata della custodia di 0 mm (opzione 000), lunghezza complessiva della custodia di 50 mm (opzione 050), lunghezza totale di 1,0 m (opzione 10), cavo FluidLoc con protezione del connettore (opzione 11) e approvazioni multiple (opzione 05).

A differenza delle configurazioni che utilizzano cavi standard o connettori nudi (come l'opzione 02), questa variante include un cavo FluidLoc (opzione 11) che impedisce all'olio e ad altri fluidi di processo di fuoriuscire attraverso l'interno del cavo. Inoltre, la protezione del connettore preinstallata garantisce la tenuta ambientale in atmosfere umide o bagnate. Questa sonda con filettatura metrica e senza armatura si integra nel sistema di trasduttori 3300 XL 11 mm insieme al sensore Proximitor 330780 e al cavo di prolunga 330730 per la misurazione delle vibrazioni dell'albero e della posizione assiale sui macchinari rotanti.

Caratteristiche

• Design con filettatura metrica: filettatura M14 x 1,5 senza armatura (modello base 330703).
• Cavo FluidLoc (opzione 11): impedisce la fuoriuscita di olio e altri liquidi dall'alloggiamento del macchinario attraverso la guaina interna del cavo.
• Protezione del connettore: connettore coassiale ClickLoc miniaturizzato dotato di una protezione del connettore in fluorosilicone.
• Lunghezza non filettata di 0 mm (opzione 000) combinata con una lunghezza complessiva della custodia di 50 mm (opzione 050).
• Lunghezza totale del cavo del sistema di 1,0 metro (opzione 10) per il collegamento diretto ai trasmettitori di prossimità.
• Approvazioni multiple degli enti (opzione 05) a supporto delle installazioni in aree pericolose (ATEX, IECEx e CSA).

Applicazioni

Gli scenari applicativi tipici per questo trasduttore includono:

• Monitoraggio dell'espansione differenziale durante la rampa delle turbine a vapore.
• Monitoraggio delle vibrazioni dell'albero dei macchinari industriali con cuscinetti a film fluido.
• Misurazione della caduta e della posizione dell'asta del pistone nei compressori alternativi.
• Monitoraggio della posizione della spinta assiale del rotore della turbina.
• Applicazioni per il rilevamento della velocità e del riferimento di fase (Keyphasor) di macchinari industriali rotanti.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Assicurare un'installazione meccanica e un allineamento corretti seguendo le procedure indicate di seguito:

• Durante la posa, mantenere un raggio minimo di curvatura del cavo di 25.4 mm (1.0 in).
• Impostare la distanza della sonda alla distanza nominale consigliata di 2.5 mm (100 mils) utilizzando uno spessimetro o monitorando la tensione del sensore Proximitor.
• Fissare la sonda in posizione utilizzando i fori per il filo di sicurezza preforati sul controdado.
• Serrare il corpo con filettatura M14 x 1.5 alla coppia di installazione consigliata di 21.1 N m (187 in lb). Non superare il valore nominale massimo di 63.3 N m (560 in lb).
• Assicurarsi che la connessione ClickLoc sia completamente innestata (serrata a mano fino a 0.565 N m) e protetta dal proteggi-connettore in fluorosilicone preinstallato.

Conformità e certificazioni

Questa configurazione soddisfa i seguenti standard quando utilizzata come parte di un sistema trasduttore 3300 XL compatibile:

• ATEX / IECEx: A sicurezza intrinseca (Ex ia IIC T5...T1 Ga), antiscintilla/sicurezza aumentata (Ex nA/ec IIC T4/T5 Gc).
• CSA: Approvato per ambienti pericolosi di Classe I, Divisione 1 e Divisione 2.
• Direttive CE: Direttiva sulla compatibilità elettromagnetica (EMC) 2014/30/UE, Direttiva RoHS 2011/65/UE.
