Descrizione

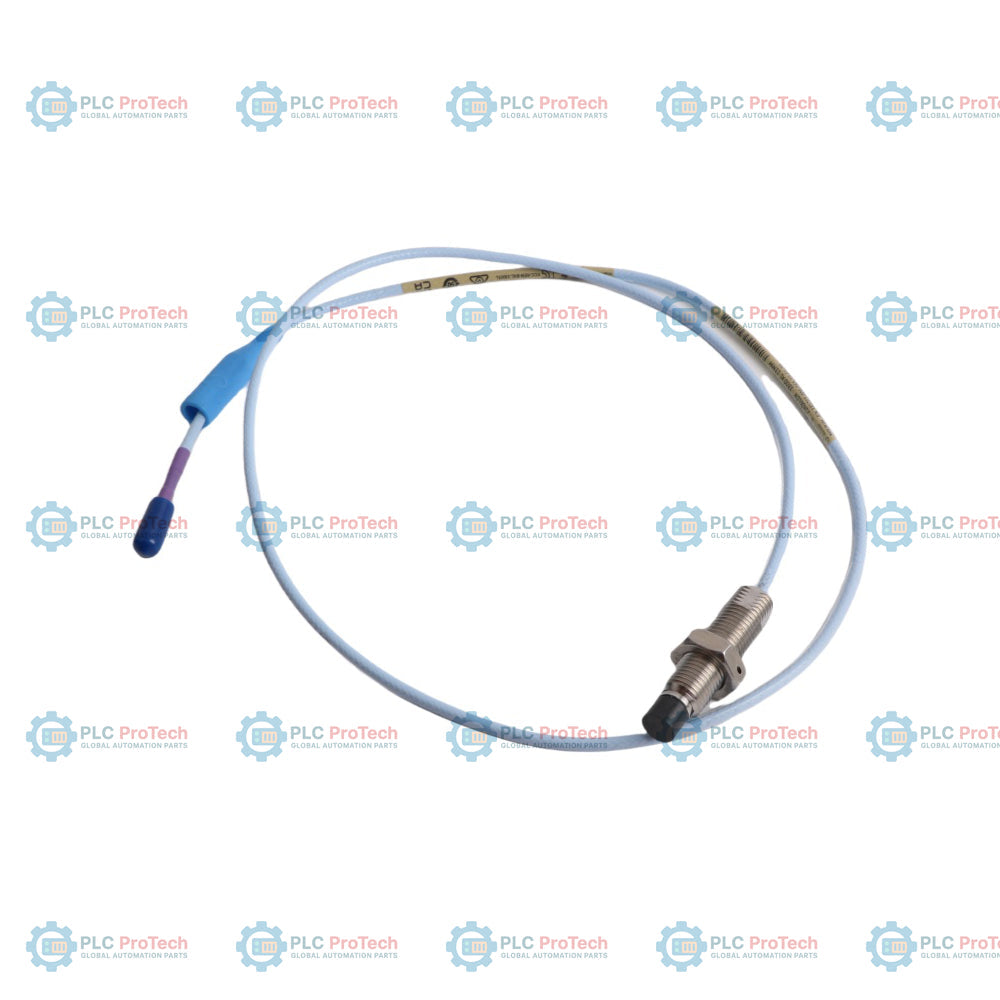

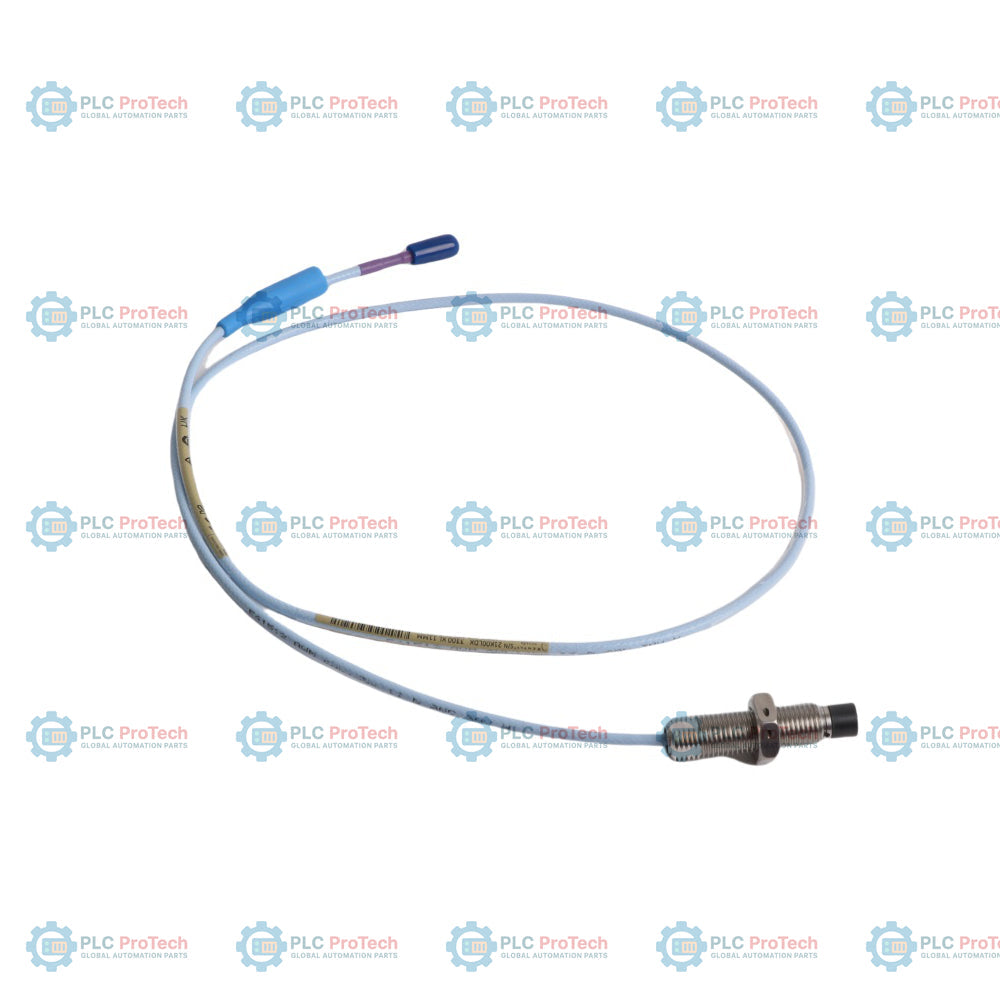

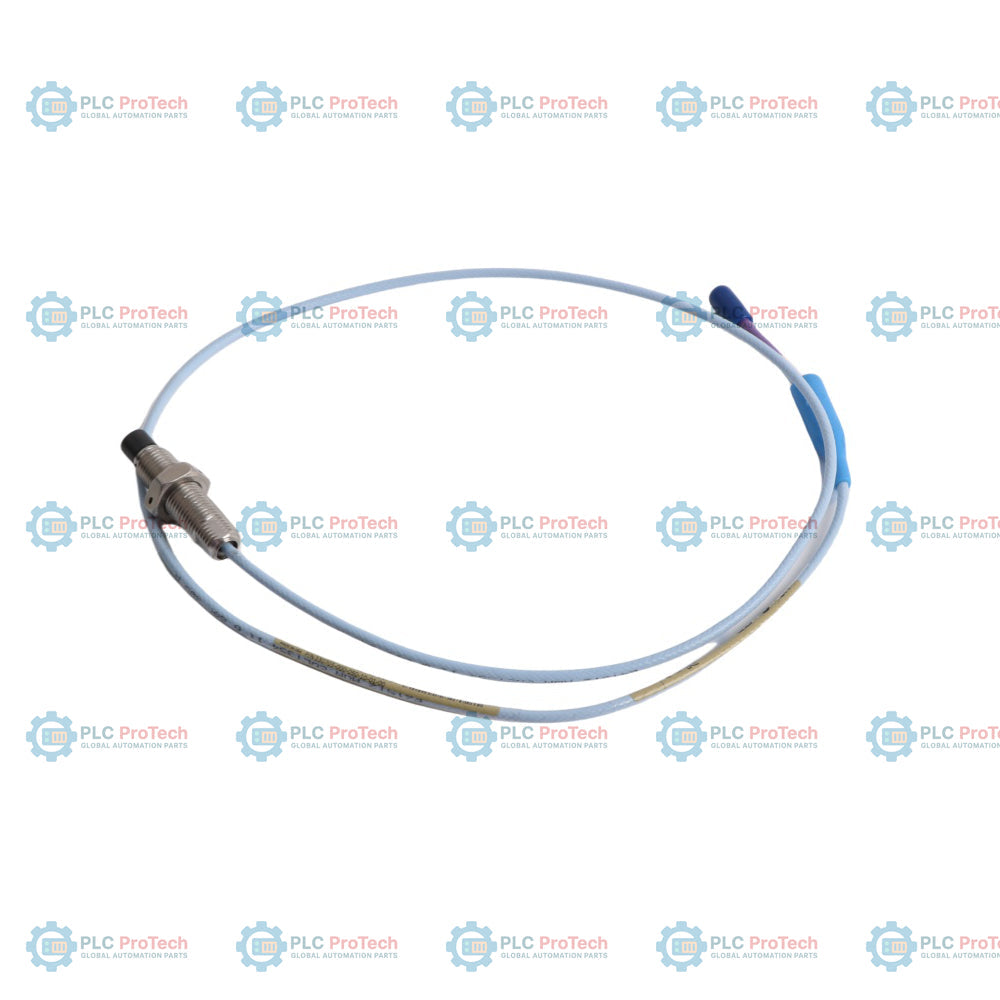

330703-000-050-10-12-00 è una sonda di prossimità 3300 XL da 11 mm con filettatura M14 x 1.5, lunghezza non filettata di 0 mm (opzione 000) e lunghezza del corpo di 50 mm (opzione 050). Questa sonda è configurata con una lunghezza totale del sistema di 1,0 metro (opzione 10) e utilizza un cavo FluidLoc con un connettore ClickLoc coassiale miniaturizzato (opzione 12), garantendo connessioni sicure in ambienti esposti ai fluidi. Come parte del sistema di trasduttori di prossimità 3300 XL da 11 mm, questa sonda a correnti parassite senza contatto viene utilizzata per misurazioni precise delle vibrazioni e dello spostamento su macchinari con cuscinetti a film fluido. Il sistema 3300 XL da 11 mm fornisce un'uscita di 3,94 V/mm (100 mV/mil) ed è progettato per applicazioni che richiedono un intervallo lineare maggiore rispetto ai sistemi standard da 8 mm, come le misurazioni della posizione assiale (di spinta), dell'espansione differenziale della rampa sulle turbine a vapore e della posizione dello stelo dei compressori alternativi. Questa sonda è una configurazione non corazzata (serie 330703), adatta alle installazioni in cui non è richiesta una protezione contro l'abrasione meccanica intensa.

Caratteristiche

• Filettatura M14 x 1.5: Filettatura metrica standard di montaggio per la serie di sonde 3300 XL da 11 mm.
• Lunghezza non filettata di 0 mm: Configurazione del corpo di precisione senza filettatura (opzione 000).
• Lunghezza del corpo di 50 mm: Lunghezza standardizzata del corpo della sonda per specifiche profondità di installazione (opzione 050).
• Lunghezza totale di 1,0 metro: Lunghezza del sistema compatibile con le catene standard di monitoraggio della prossimità (opzione 10).
• Cavo FluidLoc: Struttura specializzata del cavo (opzione 12), progettata per ambienti in cui la tenuta ai fluidi è essenziale.
• Connettore ClickLoc: Sistema di connettori coassiali miniaturizzati per una trasmissione del segnale robusta e affidabile.
• Misurazione senza contatto: Consente il monitoraggio senza usura delle vibrazioni dell'albero, della posizione e dei segnali Keyphasor.

Applicazioni

• Misurazioni della posizione assiale (di spinta)
• Monitoraggio delle vibrazioni radiali e della posizione per macchine con cuscinetti a film fluido
• Misurazioni dell'espansione differenziale della rampa sulle turbine a vapore
• Misurazioni della posizione e della caduta dello stelo sui compressori alternativi
• Misurazioni del tachimetro e della velocità zero
• Segnali di riferimento di fase (Keyphasor)

Informazioni per l'ordine

Opzione	Codice per questo SKU	Descrizione
Codice prodotto ordinabile	330703-000-050-10-12-00	Sonda di prossimità 3300 XL da 11 mm, filettatura M14 x 1.5, senza armatura
A - Lunghezza non filettata	000	Lunghezza non filettata di 0 mm
B - Lunghezza del corpo	050	Lunghezza del corpo di 50 mm
C - Lunghezza totale	10	1,0 metro
D - Connettore/Cavo	12	Connettore ClickLoc coassiale miniaturizzato, cavo FluidLoc
E - Approvazione dell'ente	00	Non richiesta

Specifiche tecniche

Produttore	Bently Nevada
Codice prodotto	330703-000-050-10-12-00
Tipo di sonda	Sonda di prossimità 3300 XL da 11 mm
Dimensione della filettatura	M14 x 1.5
Armatura	No
Tipo di cavo	Cavo FluidLoc
Tipo di connettore	ClickLoc coassiale miniaturizzato
Lunghezza del sistema	1,0 metro
Intervallo lineare	4,0 mm (157 mil)
Uscita	3,94 V/mm (100 mV/mil)
Temperatura di esercizio	-52 degC a +177 degC

Linee guida per l'installazione

• Assicurarsi che la lunghezza totale del sistema (sonda + cavo di prolunga) corrisponda ai requisiti del sensore Proximitor.
• Maneggiare con cura il connettore ClickLoc per evitare di danneggiare il pin centrale; assicurarsi che la connessione sia completamente inserita.
• Utilizzare valori di coppia appropriati durante l'installazione delle sonde filettate M14 x 1.5 per garantire un corretto posizionamento meccanico.
• Sebbene il sistema di trasduttori sia robusto, evitare le scariche elettrostatiche (ESD) durante la manipolazione del connettore e dei terminali Proximitor.
• I cavi FluidLoc sono specificamente destinati agli ambienti con tenuta all'olio; instradare i cavi evitando zone ad alta temperatura o pieghe strette.

Conformità e certificazioni

• FCC Parte 15
• Direttiva EMC 2014/30/UE
• Direttiva RoHS 2011/65/UE
