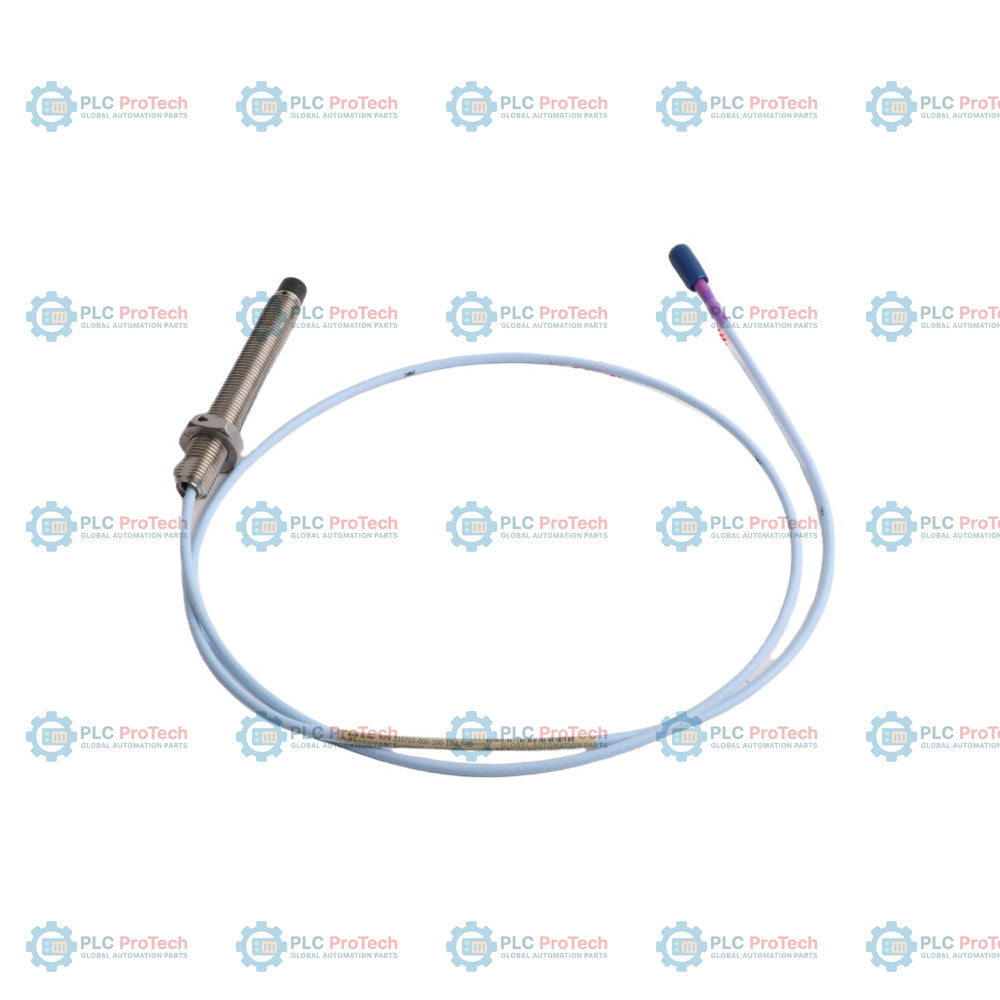

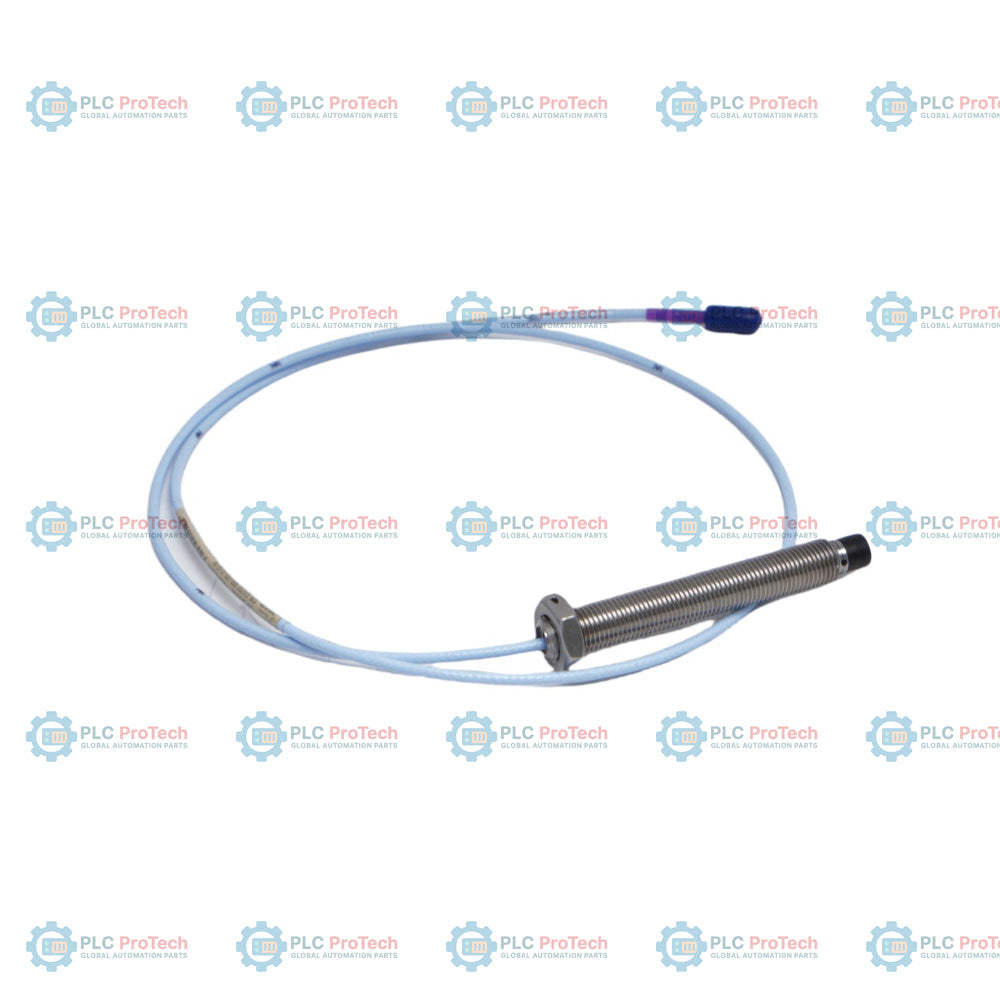

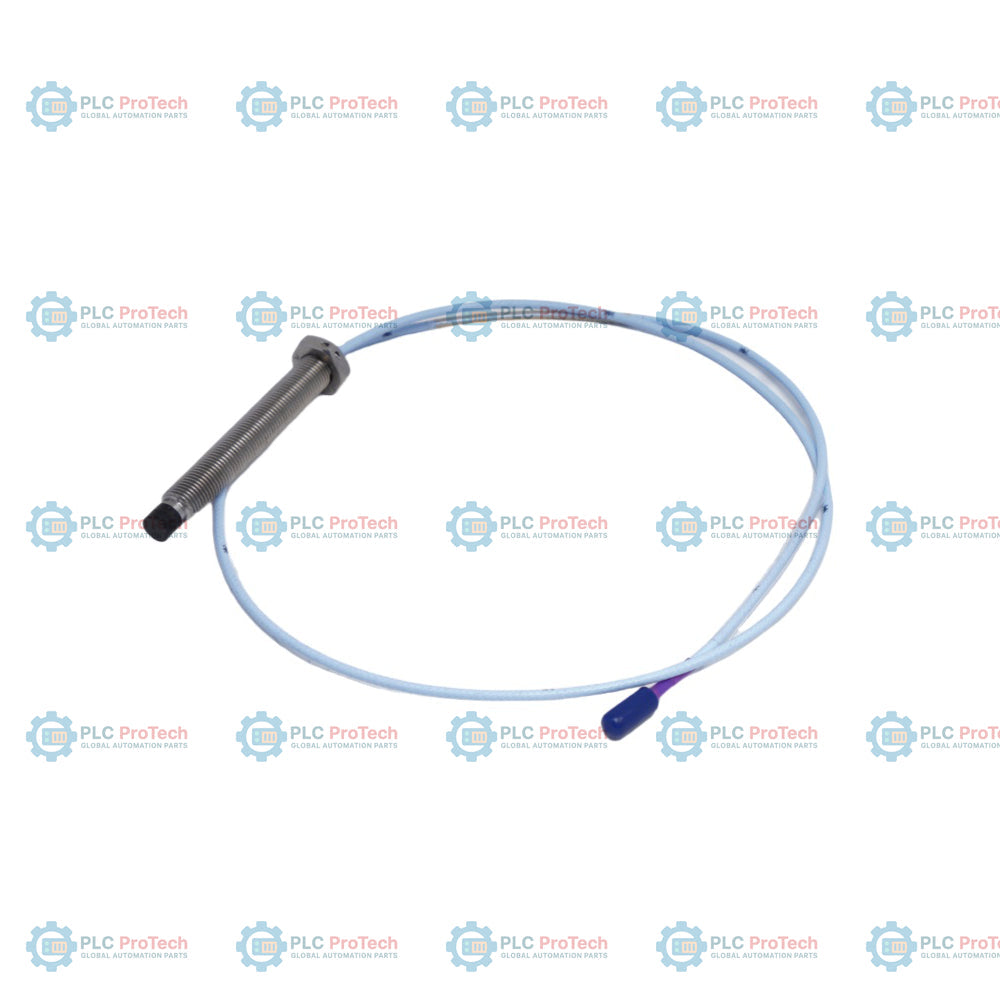

Bently Nevada 330703-000-100-10-02-05 3300 XL Sonda di prossimità da 11 mm

Descrizione

L'Opzione 000 (lunghezza non filettata di 0 mm), l'Opzione 100 (lunghezza complessiva del corpo di 100 mm) e l'Opzione 02 (cavo coassiale standard con connettore ClickLoc) definiscono questa configurazione della sonda di prossimità 3300 XL 11 mm M14 x 1.5 metrica e non armata — 330703-000-100-10-02-05. Questa sonda di spostamento a correnti parassite senza contatto fornisce un'uscita di 3,94 V/mm (100 mV/mil) se abbinata a un sensore Proximitor compatibile 3300 XL 11 mm e a un cavo di prolunga, facilitando le misurazioni delle vibrazioni e dello spostamento su macchinari con cuscinetti a film fluido.

A differenza delle varianti di configurazione che integrano un'armatura protettiva in acciaio inossidabile o protezioni integrate del connettore (come l'Opzione 01 o l'Opzione 11), questa variante presenta un cavo triaxiale standard non armato da 1,0 metro, terminante in un connettore coassiale maschio miniaturizzato ClickLoc placcato in oro (Opzione 02). Viene fornita con le approvazioni dell'Opzione 05, conformi a numerose certificazioni internazionali per aree pericolose, tra cui CSA, ATEX e IECEx. Il corpo metrico non armato M14 x 1.5 è destinato all'installazione diretta all'interno dei passaggi del corpo macchina standard, dove canaline o passerelle portacavi esterne forniscono un contenimento meccanico dedicato.

Caratteristiche

• Ampio intervallo di misurazione lineare di 4,0 mm (160 mil), con inizio a circa 0,5 mm (20 mil) dalla superficie del bersaglio.
• Corpo filettato in acciaio metrico M14 x 1.5 con lunghezza non filettata di 0 mm (Opzione 000) e lunghezza complessiva del corpo di 100 mm (Opzione 100).
• Cavo triaxiale standard non armato da 1,0 metro (Opzione 10) per la trasmissione di segnali ad alta frequenza con un'attenuazione elettrica minima.
• Connettore coassiale miniaturizzato ClickLoc placcato in oro (Opzione 02), dotato di un blocco meccanico che impedisce l'allentamento del collegamento in presenza di vibrazioni.
• Pacchetto di approvazioni multiple degli enti, Opzione 05, che supporta l'installazione in atmosfere con gas e polveri esplosive.
• Metodo di stampaggio TipLoc brevettato che crea un legame meccanico tra la punta in solfuro di polifenilene (PPS) e il corpo in acciaio inossidabile AISI 304.
• Ancoraggio cavo-punta CableLoc brevettato, progettato per resistere a una tensione di trazione fino a 330 N (75 lb).

Applicazioni

• Misurazioni della posizione del rotore delle turbine a vapore, della posizione assiale (spinta) e dell'espansione differenziale della rampa.
• Monitoraggio della caduta e della posizione delle aste di compressori alternativi quando è richiesto un ampio intervallo lineare.
• Monitoraggio delle vibrazioni radiali dell'albero di compressori e turbine di servizio.
• Generazione di segnali per tachimetro, velocità zero e riferimento di fase (Keyphasor).

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Garantire una corretta installazione meccanica e una gestione adeguata dei collegamenti osservando le seguenti direttive tecniche:

• Impegno massimo della filettatura: Non superare una lunghezza di impegno della filettatura di 21 mm all'interno dell'alloggiamento di montaggio. Un impegno superiore a 21 mm può causare il grippaggio e il danneggiamento della filettatura.
• Limiti di coppia: Serrare il corpo metrico della sonda alla coppia di installazione raccomandata di 21.1 N-m (187 in-lb). La coppia nominale massima assoluta è 63.3 N-m (560 in-lb).
• Collegamento coassiale ClickLoc: Collegare manualmente i connettori coassiali miniaturizzati finché non scattano saldamente in posizione. La coppia massima consentita per gli accessori di serraggio manuale è 0.565 N-m (5 in-lb); non utilizzare pinze meccaniche per impieghi gravosi.
• Raggio minimo di curvatura del cavo: Posare il cavo non armato con un raggio minimo di curvatura di 25.4 mm (1.0 in) per proteggere l'isolamento interno in FEP e prevenire l'affaticamento dei conduttori interni.
• Tenuta alla pressione: La sonda è dotata di un O-ring Viton integrato per gestire la tenuta alla pressione differenziale tra il gruppo della punta e il corpo della sonda. Le sonde non vengono sottoposte a test di pressione in fabbrica; per la tenuta diretta al processo si raccomandano verifiche del limite di pressione esterno.

Conformità e certificazioni

Questa configurazione della sonda rientra nella classificazione Option 05 Multiple Approvals e soddisfa gli standard per l'installazione in luoghi pericolosi:

• ATEX/IECEx: Classificazioni delle zone di protezione a sicurezza intrinseca (ia) e senza scintille/sicurezza aumentata (nA, ec) se installato in conformità ai disegni di installazione certificati Bently Nevada.
• CSA: Approvato per aree pericolose di Classe I, Divisione 1 e Divisione 2.
• Norme EMC: Conforme alle norme EN 61000-6-2 (Immunità industriale) ed EN 61000-6-4 (Emissioni industriali) ai sensi della Direttiva europea 2014/30/UE.
• RoHS: Conforme alla Direttiva UE 2011/65/UE e ai regolamenti RoHS cinesi.
