Descrizione

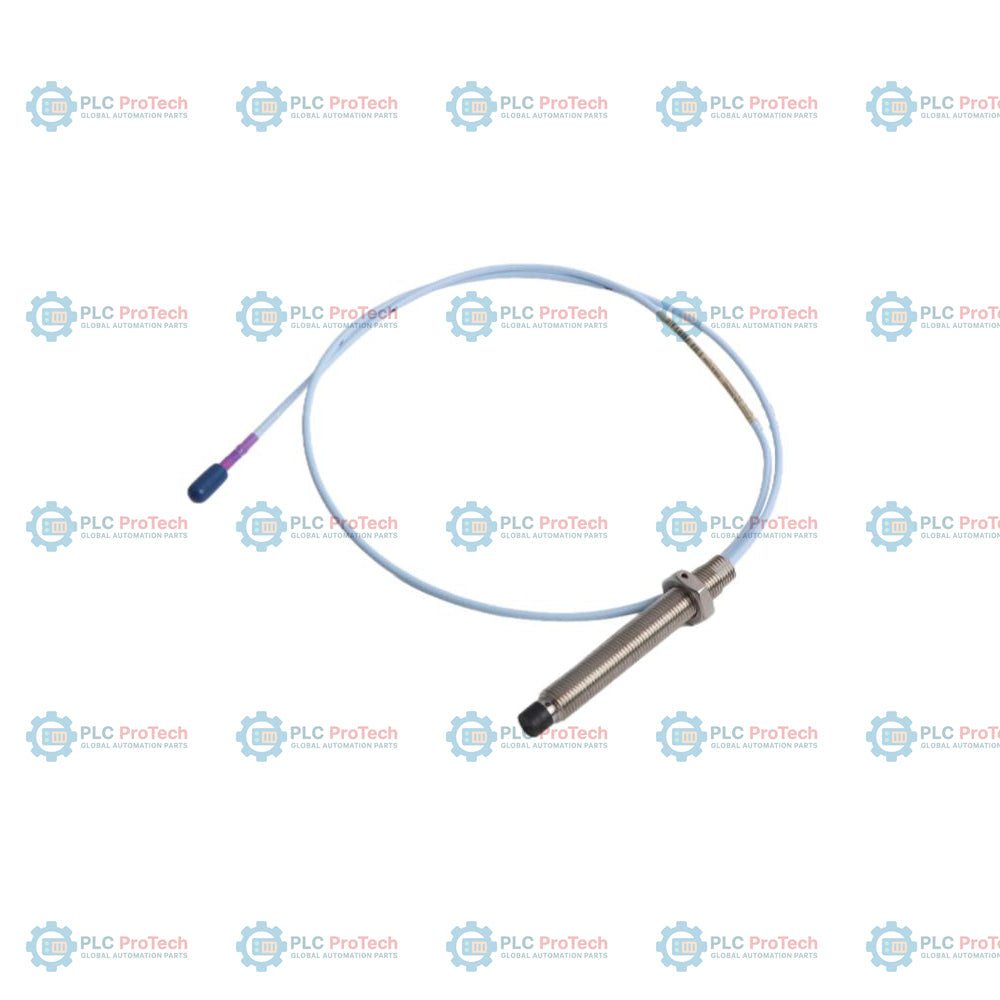

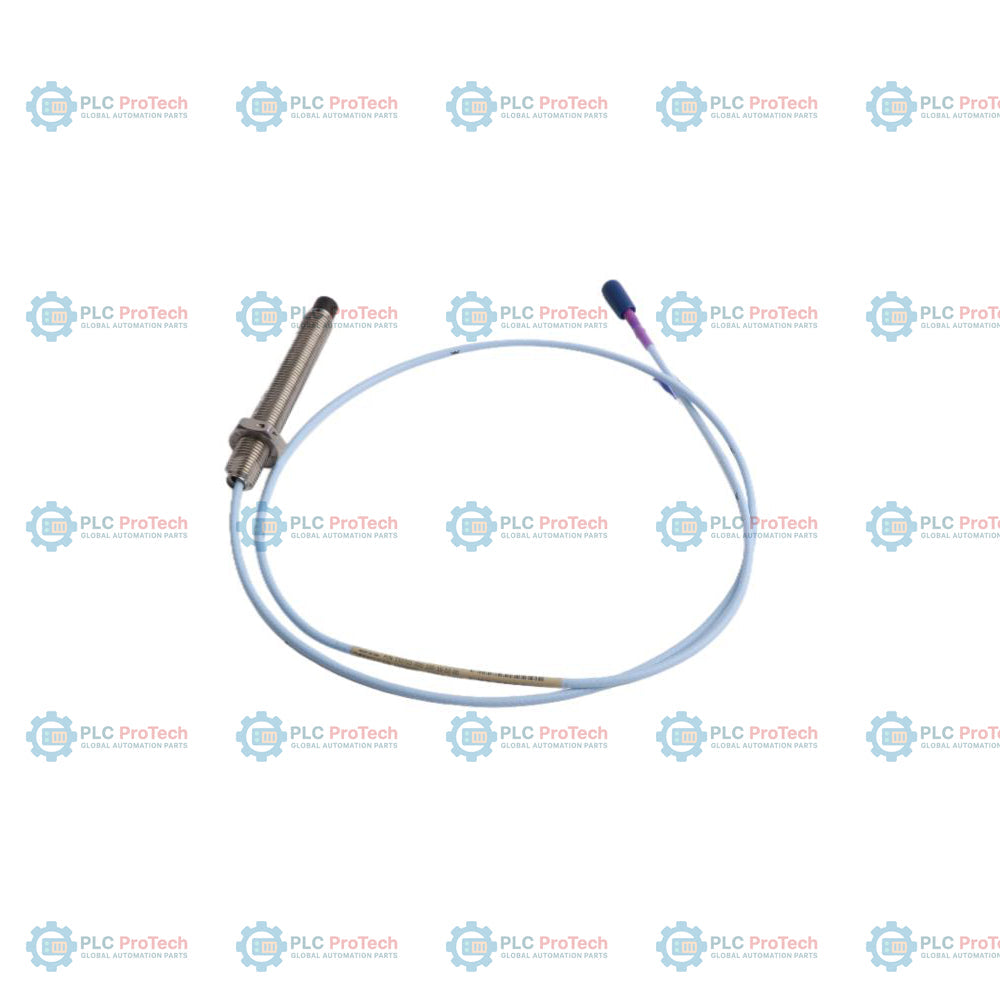

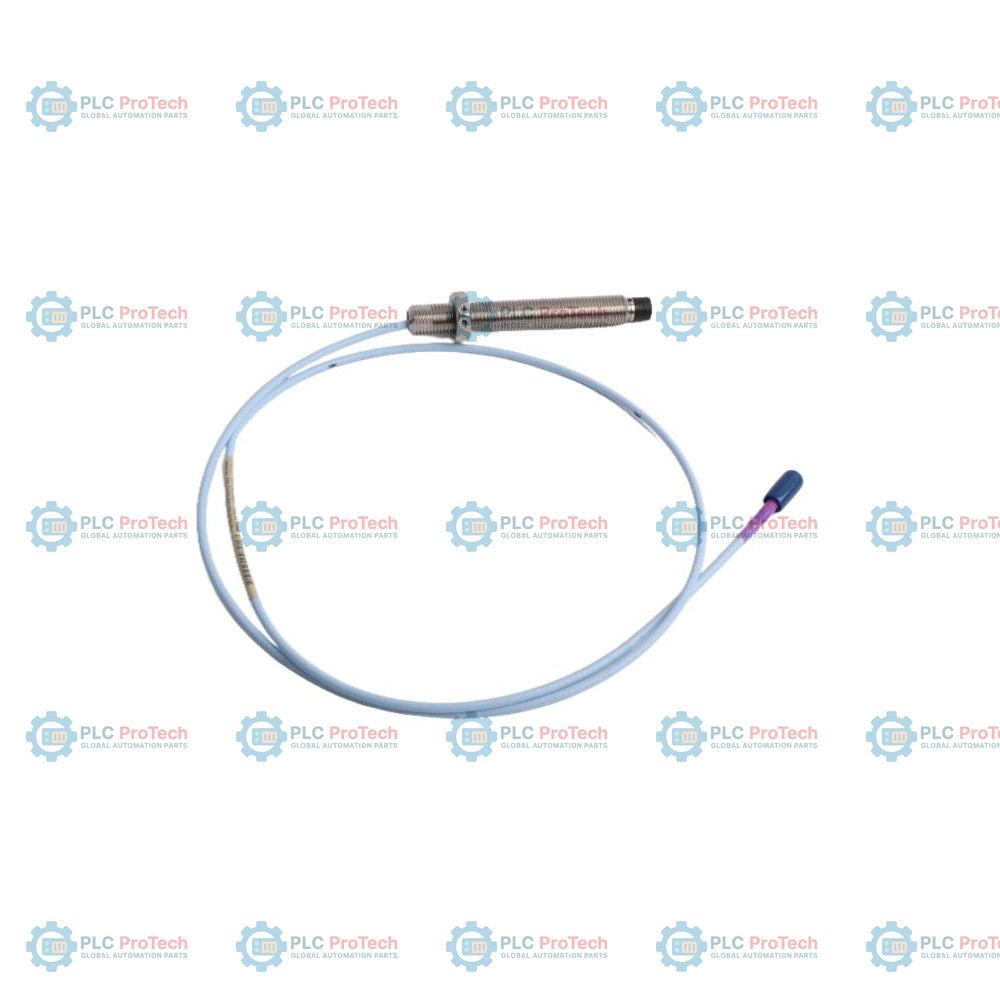

330703-000-100-10-11-05 è una sonda di prossimità 3300 XL da 11 mm con filettatura metrica e senza armatura, configurata con una filettatura M14 x 1,5, 0 mm di lunghezza non filettata, una lunghezza complessiva del corpo di 100 mm, un cavo FluidLoc di lunghezza totale pari a 1,0 metri, un connettore ClickLoc coassiale miniaturizzato con protezione del connettore integrata e Multiple Approvals.

Questa configurazione incorpora un cavo FluidLoc specializzato (Opzione 11) dotato di una barriera interna progettata per impedire all’olio lubrificante o ai fluidi di processo di migrare all’interno del cavo triassiale. Inoltre, la protezione del connettore installata in fabbrica sigilla la giunzione critica tra la sonda e il cavo di prolunga contro i contaminanti ambientali, mentre il corpo non armato M14 x 1,5 consente l’installazione diretta negli alloggiamenti standard dei macchinari, senza l’ingombro aggiuntivo o i limiti di curvatura associati alle opzioni con armatura in acciaio inossidabile.

Caratteristiche

• Configurazione con filettatura metrica M14 x 1,5 (modello base 330703), senza armatura in acciaio inossidabile, per l’installazione diretta nei corpi macchina standard.
• Opzione 000 Lunghezza non filettata che fornisce un corpo della sonda completamente filettato, con 0 mm di lunghezza non filettata, per ottimizzare l’inserimento nel corpo.
• Opzione 100 Lunghezza complessiva del corpo che specifica un involucro filettato in acciaio inossidabile lungo 100 mm.
• Opzione 10 Lunghezza totale che indica un cavo per sonda triassiale integrato da 1,0 metri (3,3 piedi).
• Opzione 11 Cavo di tipo FluidLoc progettato con una barriera interna per impedire la migrazione di umidità e olio all’interno del cavo.
• Connettore ClickLoc coassiale miniaturizzato con protezione del connettore integrata, progettata per proteggere la giunzione del connettore dai fluidi aggressivi.
• Opzione 05 Pacchetto Multiple Approvals certificato per installazioni in aree pericolose ATEX, IECEx e CSA.
• Punta della sonda in polisolfuro di fenilene (PPS), fissata strutturalmente al corpo della sonda in acciaio inossidabile AISI 304.

Applicazioni

• Misurazioni della posizione della spinta assiale su turbine a vapore e a gas per impianti di pubblica utilità.
• Misurazioni dell’espansione differenziale a rampa nei macchinari per la generazione di energia su larga scala.
• Monitoraggio delle vibrazioni radiali e della posizione dell’albero sui sistemi con cuscinetti a film fluido.
• Misurazioni della caduta e della posizione dell’asta nei compressori alternativi critici.
• Applicazioni di rilevamento del tachimetro e della velocità zero.
• Generazione del segnale di riferimento di fase (Keyphasor) per il monitoraggio della velocità e della fase.

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l'installazione

• Rispettare il limite massimo di innesto della filettatura di 21 mm per il corpo sonda M14 x 1,5, per evitare grippaggi o deformazioni della filettatura durante l'assemblaggio.
• Utilizzare durante il montaggio la coppia di installazione consigliata di 21,1 N-m (187 pollici-libbra) e non superare mai il limite massimo nominale di 63,3 N-m (560 pollici-libbra).
• Assicurarsi che l'area target sull'albero della macchina monitorata abbia una superficie piana con diametro di almeno 30,5 mm (1,2 pollici) e che il diametro complessivo dell'albero sia di almeno 152 mm (6,0 pollici).
• Impostare inizialmente il gioco fisico a 2,5 mm (100 mil) dal target, per operare nella zona centrale lineare della curva di calibrazione del trasduttore.
• Non esporre il gruppo sonda a temperature di esercizio inferiori a -34 °C nei sistemi che richiedono una tenuta attiva alla pressione, per evitare il deterioramento della guarnizione toroidale in Viton.
• Mantenere un raggio di curvatura minimo continuo del cavo di 25,4 mm (1,0 pollici) per evitare il degrado del segnale coassiale o l'usura del conduttore.
• Verificare che la protezione del connettore installata in fabbrica sia completamente inserita sul giunto coassiale miniaturizzato ClickLoc, per impedire l'ingresso di olio o umidità.

Conformità e certificazioni

• ATEX/IECEx: Sicurezza intrinseca (Ex ia IIC T5...T1 Ga) e antiscintilla/sicurezza aumentata (Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc) se installato secondo i disegni Bently Nevada.
• Nordamericano (CSA): Classe I, Zona 0, AEx/Ex ia IIC T5...T1 Ga; Classe I, Divisione 2, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III.
• Marcatura CE: Conforme alle direttive della Comunità Europea 2014/30/UE (Direttiva EMC) e 2011/65/UE (Direttiva RoHS).
• Sicurezza funzionale: Idoneo per SIL 2 (HFT=0) e per SIL 3 (HFT=1) se configurato all'interno di un sistema strumentato di sicurezza appropriato.
• Marittimo: Conforme agli standard di classificazione marittima per la propulsione marina e le piattaforme offshore.
