Descrizione

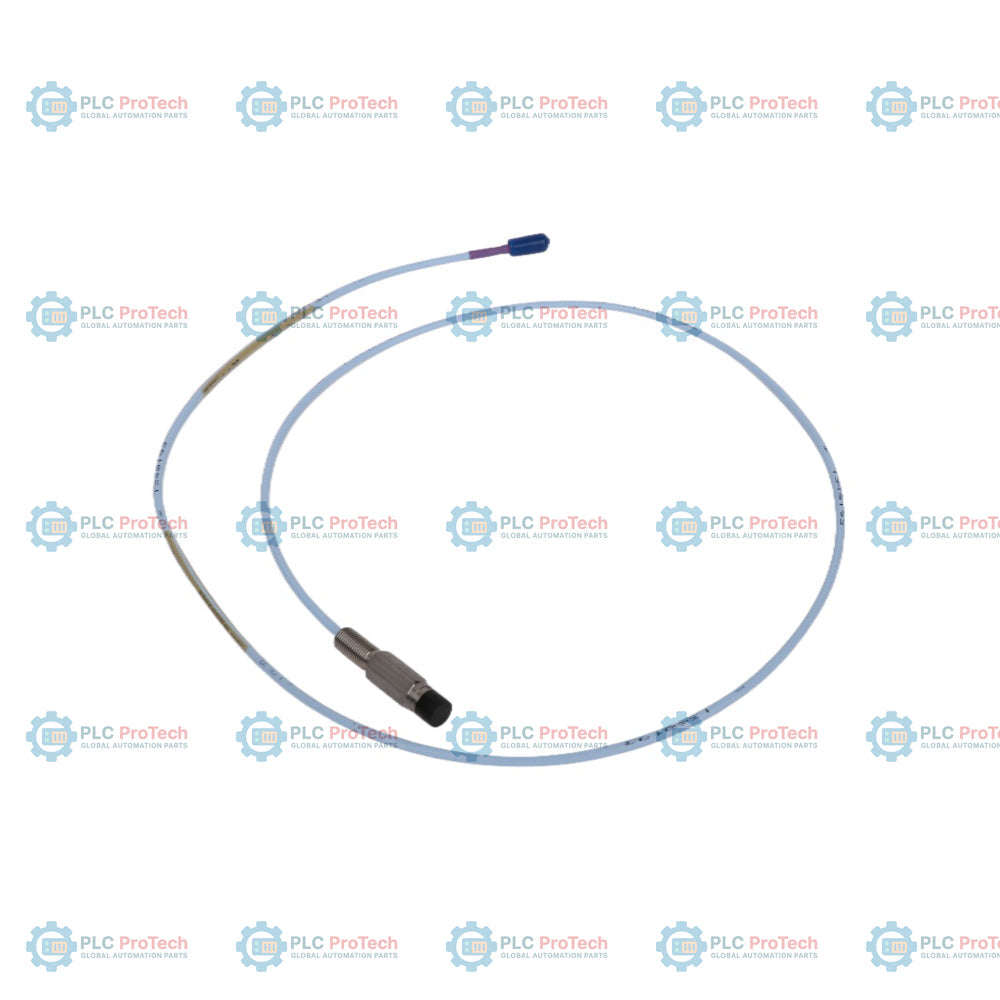

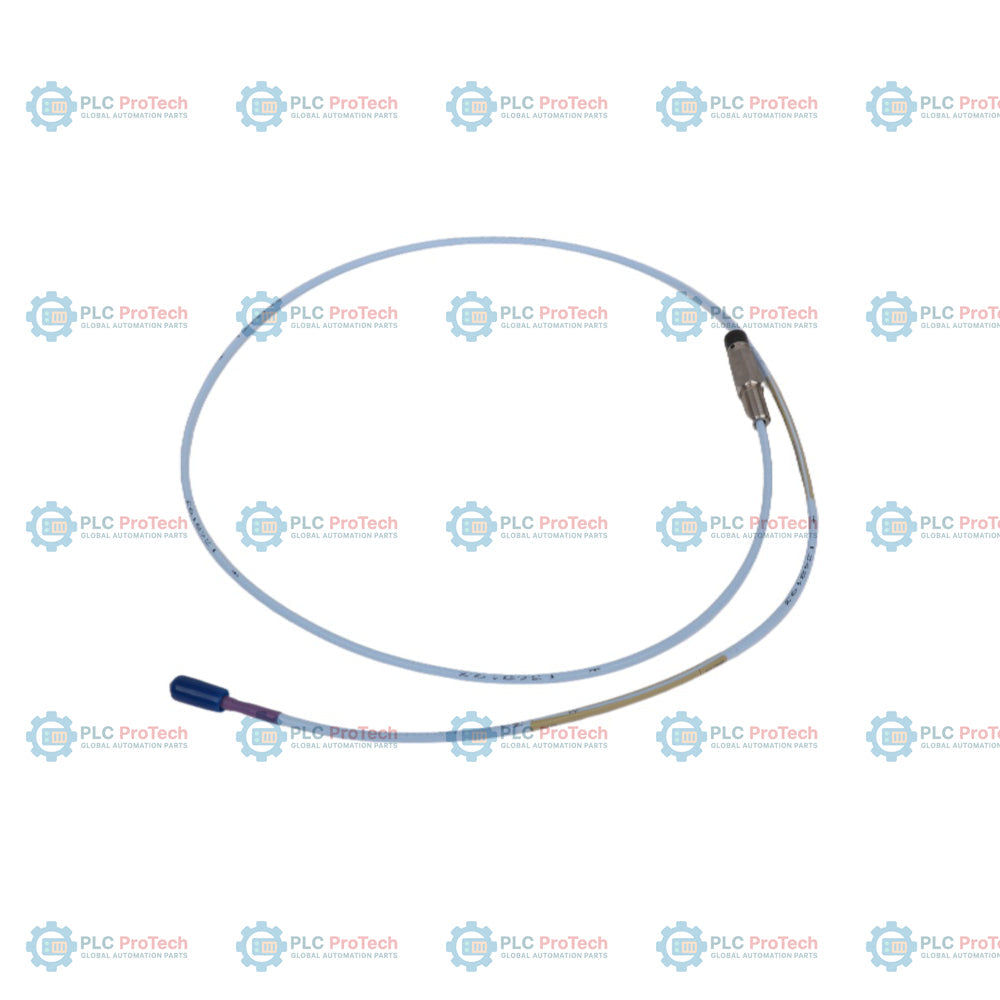

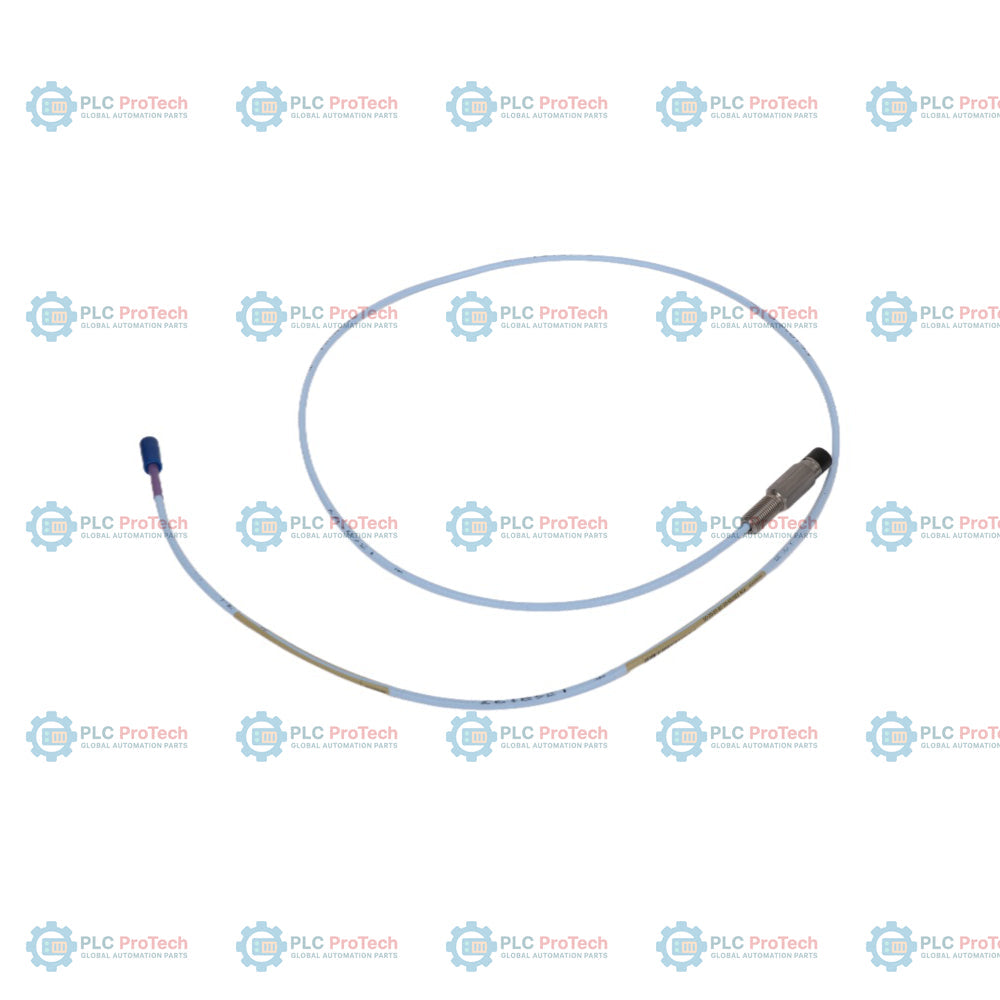

L'Opzione 02 (lunghezza non filettata di 0,2 pollici) e l'Opzione 18 (lunghezza del corpo di 1,8 pollici) specificano questa configurazione di sonda 3300 XL 11 mm con montaggio inverso — 330705-02-18-10-02-05. Come componente sensoriale critico nelle catene di monitoraggio 3300 XL 11 mm, questo trasduttore a correnti parassite senza contatto misura la posizione assiale, le vibrazioni radiali e la posizione del rotore sui macchinari rotanti. Fornisce un fattore di scala standard di 3,94 V/mm (100 mV/mil) con un intervallo lineare di 4,0 mm (160 mil), consentendo il monitoraggio ad alta precisione di macchinari con cuscinetti a film fluido, turbine a vapore e compressori alternativi.

A differenza delle sonde standard con montaggio filettato, questa variante con montaggio inverso utilizza una filettatura 3/8-24 UNF-2A ottimizzata per le installazioni in cui la sonda viene avvitata dal lato opposto della staffa di montaggio o del carter della macchina. È dotata di un cavo coassiale integrato da 1,0 metri, terminato con un connettore coassiale ClickLoc miniaturizzato placcato oro, che garantisce una connessione sicura ai cavi di prolunga standard 330730 senza richiedere un protettore del connettore. Il pacchetto di omologazioni degli enti per l'Opzione 05 garantisce la conformità agli standard internazionali di sicurezza elettrica per le aree pericolose, comprese le certificazioni ATEX, IECEx e CSA.

Caratteristiche

• La configurazione dell'Opzione 02 indica una lunghezza fissa non filettata di 0,2 pollici e una lunghezza del corpo di 1,8 pollici.
• La filettatura 3/8-24 UNF-2A per montaggio inverso consente l'installazione con inserimento posteriore sui carter delle macchine.
• Il cavo integrato triassiale da 1,0 metri (3,3 piedi) garantisce una propagazione del segnale a basse perdite nei sistemi da 5,0 o 9,0 metri.
• Il connettore ClickLoc in ottone placcato oro garantisce una connessione con bloccaggio sicuro e resistente alle vibrazioni.
• Le omologazioni degli enti per l'Opzione 05 consentono un'implementazione sicura in ambienti pericolosi certificati.
• Il materiale della punta in solfuro di polifenilene (PPS), combinato con il corpo della sonda in acciaio inossidabile AISI 304, offre una robusta resistenza chimica e meccanica.
• Gli stampaggi brevettati TipLoc e i design CableLoc garantiscono una resistenza alla trazione di 330 N (75 lb) tra il corpo della sonda e il cavo.

Applicazioni

• Misurazione delle vibrazioni radiali dell'albero e della posizione assiale degli alberi di turbine e compressori
• Misurazioni dell'espansione differenziale in rampa sulle turbine a vapore industriali
• Monitoraggio della caduta dell'asta e della posizione dell'asta del pistone sui compressori alternativi
• Generazione di segnali per tachimetro, velocità zero e riferimento di fase (Keyphasor)

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Installare sempre la sonda con montaggio inverso con un ingaggio della filettatura corrispondente alla classe della filettatura esterna della sonda per evitare inceppamenti.
• Serrare la custodia della sonda alla coppia consigliata di 7,5 N-m (66 in-lb). Non superare il limite massimo nominale di 22,6 N-m (200 in-lb) per evitare la deformazione della custodia.
• Assicurarsi di mantenere un raggio di curvatura minimo del cavo di 25,4 mm (1,0 pollici) durante la posa dei cavi coassiali standard o FluidLoc.
• Isolare le terminazioni dei connettori coassiali dalla massa della macchina. La schermatura deve essere terminata esclusivamente all'estremità del sistema di monitoraggio o della barriera.

Conformità e certificazioni

• CSA/NRTL/C: Classe I, Zona 0, AEx/Ex ia IIC T5...T1 Ga; Classe I, Divisione 2, Gruppi A, B, C, D
• ATEX/IECEx: II 1 G Ex ia IIC T5...T1 Ga; II 3 G Ex nA IIC T5...T1 Gc; II 3 G Ex ec IIC T5...T1 Gc
• Marchio CE: Conforme alle direttive europee EMC e sulle aree pericolose
• RoHS: Realizzazione senza piombo conforme alle normative ambientali
