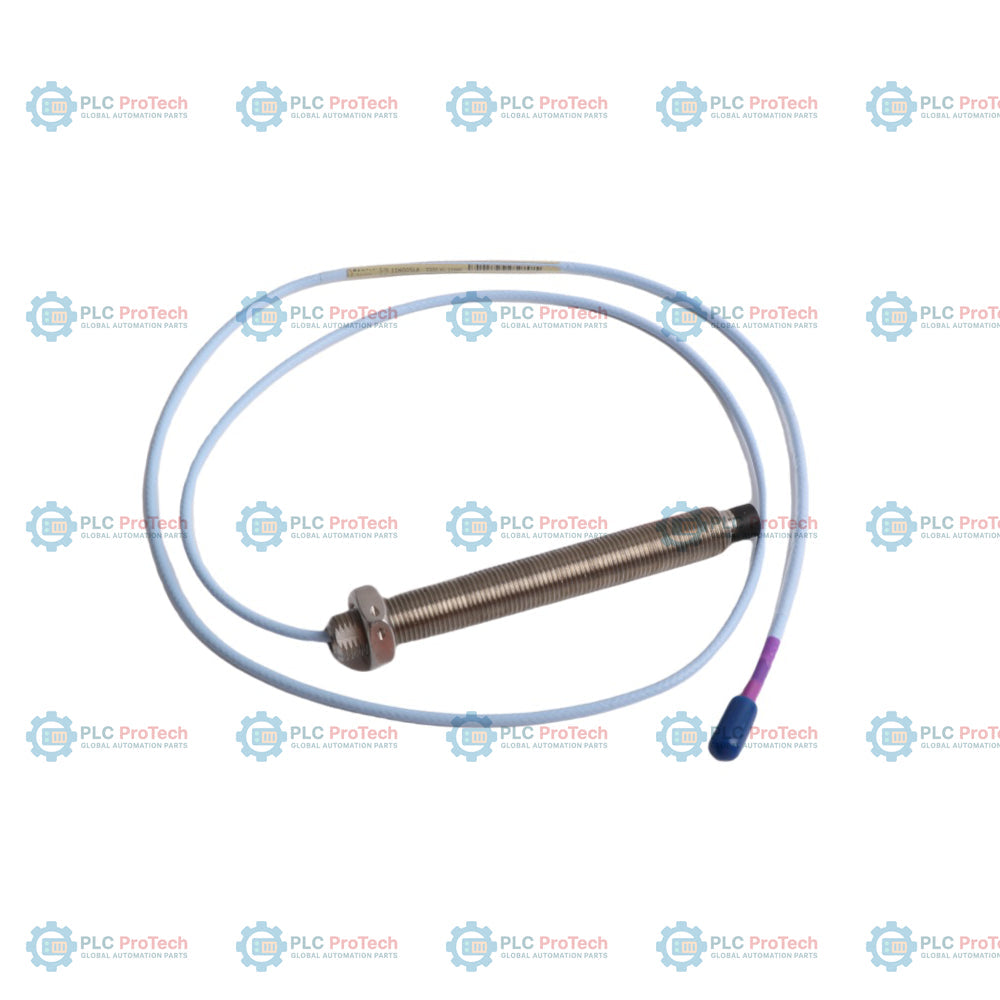

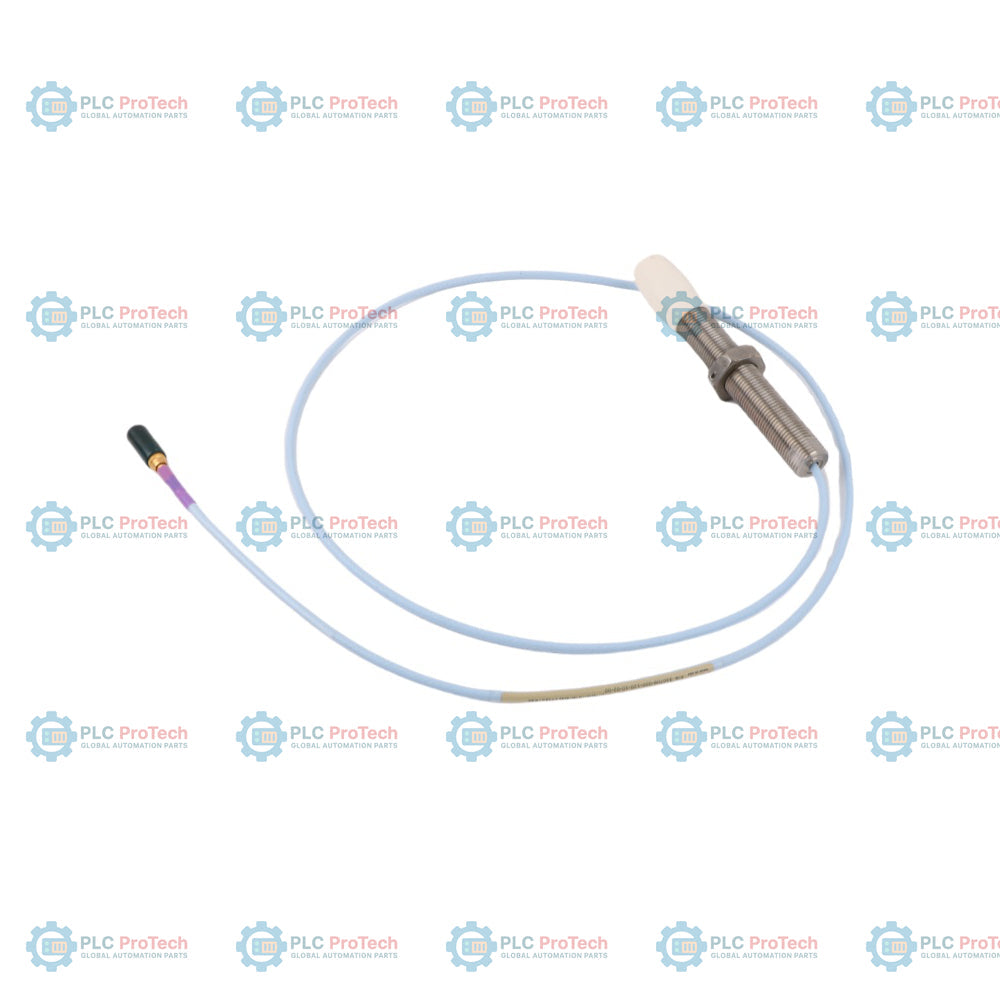

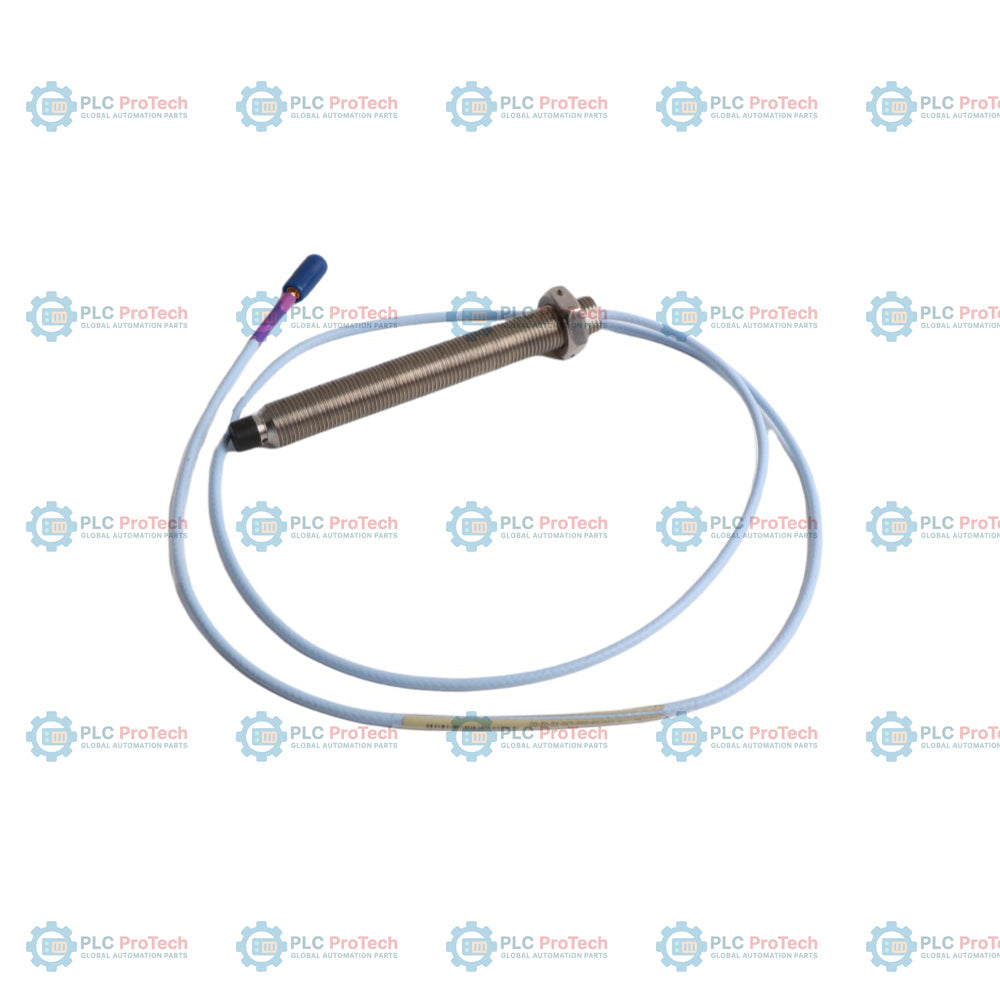

Bently Nevada 330709-00-05-10-12-05 3300 XL Sonda di prossimità da 11 mm

Descrizione

L'opzione 00 (lunghezza non filettata di 0 mm) e l'opzione 12 (connettore coassiale ClickLoc, cavo FluidLoc) specificano questa configurazione della sonda di prossimità 3300 XL 11 mm - 330709-00-05-10-12-05, una Sonda di prossimità 3300 XL 11 mm a correnti parassite. Questa variante fornisce misurazioni dello spostamento senza contatto all'interno di una catena di monitoraggio 3300 XL 11 mm, con filettatura metrica M16 x 1,5 e senza armatura in acciaio inossidabile. La configurazione del cavo FluidLoc impedisce la fuoriuscita di olio e fluidi dall'alloggiamento della macchina attraverso l'interno del cavo, rendendola adatta alle applicazioni in cui è necessario contenere lubrificanti o fluidi di processo.

La sonda funziona con un sensore Proximitor 3300 XL 11 mm (come quelli della serie 330780) e un cavo di prolunga 330730. Insieme formano un sistema trasduttore calibrato sull'acciaio AISI 4140, che genera un intervallo lineare di 4,0 mm con un fattore di scala di 3,94 V/mm (100 mV/mil). Questa configurazione include approvazioni multiple (opzione 05), in linea con i requisiti per l'installazione in ambienti pericolosi.

Caratteristiche

• La struttura del cavo FluidLoc impedisce la migrazione di olio e umidità all'interno del cavo
• Cavo triassiale non armato con isolamento in FEP e diametro esterno massimo di 3,9 mm
• Lunghezza non filettata dell'opzione 00 (0 mm) e lunghezza del corpo dell'opzione 05 (50 mm) per il montaggio a filo
• Il connettore coassiale ClickLoc in ottone placcato oro fornisce una connessione meccanica ed elettrica sicura
• La modellazione della punta della sonda TipLoc stabilisce un legame sicuro tra la punta in solfuro di polifenilene e il corpo in acciaio inossidabile
• Pacchetto di approvazioni multiple dell'opzione 05 per installazioni in aree pericolose

Applicazioni

• Monitoraggio dell'espansione differenziale durante la rampa delle turbine a vapore
• Misurazioni della posizione e della caduta dell'asta nei compressori alternativi
• Monitoraggio delle vibrazioni radiali dell'albero e della posizione assiale (di spinta) di turbine e compressori
• Misurazioni del riferimento di fase (Keyphasor) e della velocità di macchinari rotanti industriali

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Mantenere sempre il raggio minimo di curvatura di 25.4 mm (1.0 in) per il cavo coassiale della sonda FluidLoc.
• La coppia di serraggio consigliata per i corpi sonda M16 x 1.5 è di 21.1 N-m (187 in-lb), con un limite nominale massimo di 63.3 N-m (560 in-lb).
• Verificare la regolazione del gap della sonda utilizzando un voltmetro digitale collegato ai terminali di uscita del sensore Proximitor. Un gap nominale di 2.5 mm (100 mils) corrisponde a un'uscita di circa -9 Vcc in condizioni standard.
• Non installare connettori standard all'interno degli involucri delle macchine quando è prevista l'esposizione a olio o fluidi aggressivi; utilizzare cavi FluidLoc e una sigillatura adeguata.

Conformità e certificazioni

• Direttiva EMC: 2014/30/UE (EN 61000-6-2, EN 61000-6-4)
• Direttiva RoHS: 2011/65/UE
• Omologazioni per aree pericolose (opzione 05): molteplici certificazioni internazionali, tra cui ATEX, IECEx e CSA, per installazioni a sicurezza intrinseca (ia) e non incendive (nA/ec) se installate secondo i disegni Bently Nevada 141092 o 140979.
