Descrizione

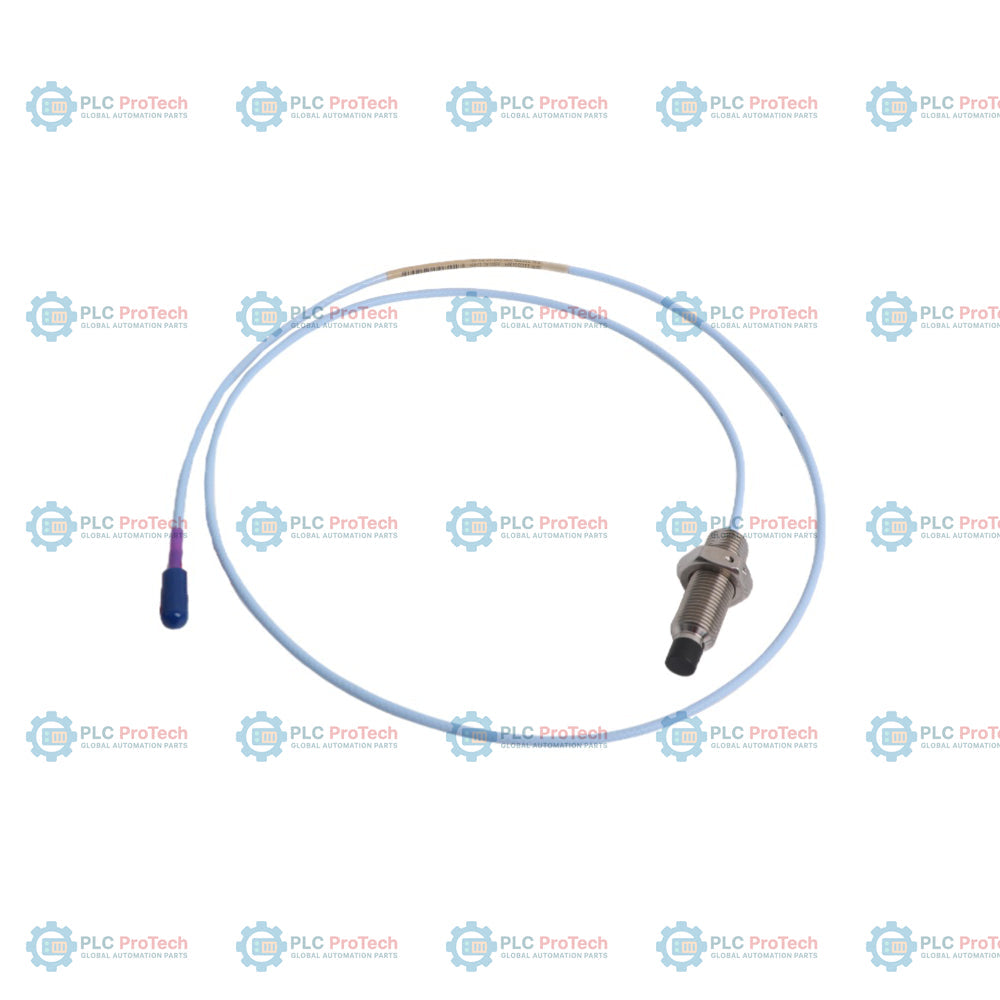

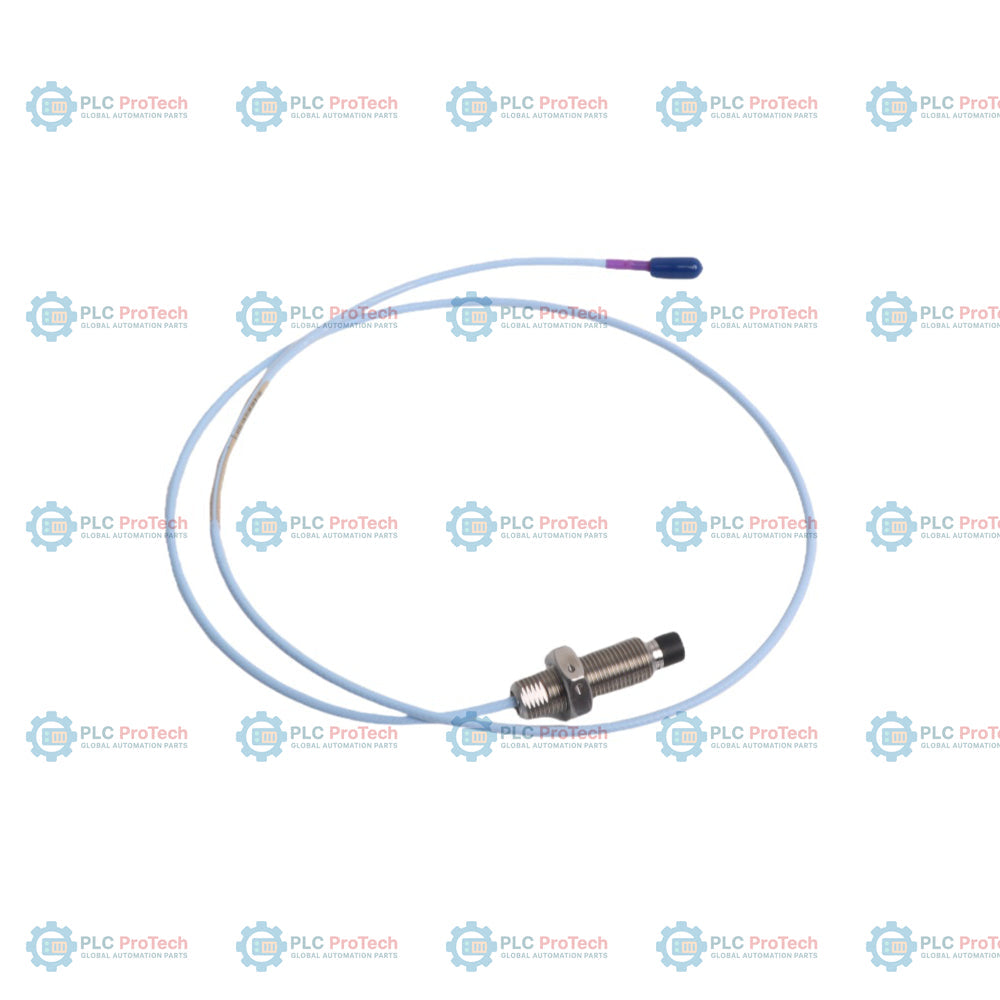

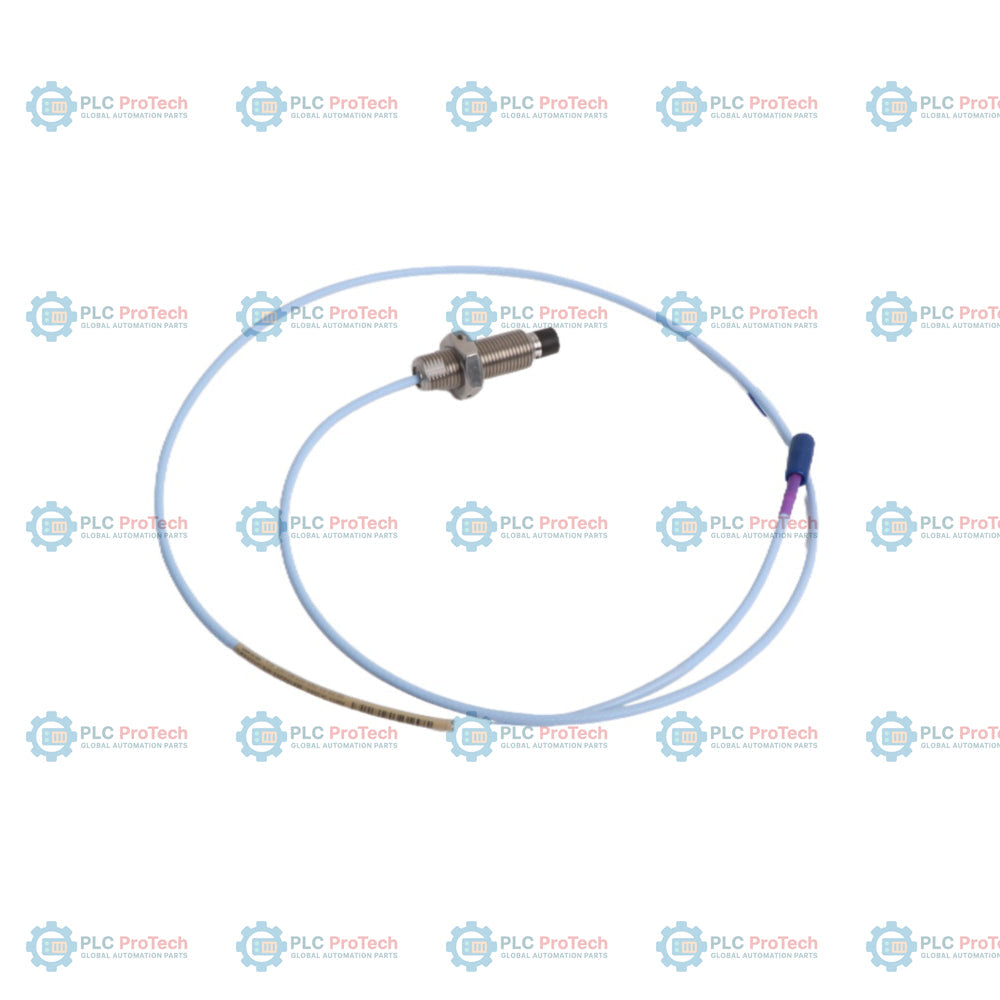

Il corpo della sonda metrica M16 x 1,5 con filettatura, senza armatura (base 330709), con lunghezza non filettata di 0 mm (opzione 000), lunghezza del corpo di 30 mm (opzione 030) e lunghezza totale di 1,0 m (opzione 10) specifica questa configurazione della sonda di prossimità 3300 XL 11 mm — 330709-000-030-10-02-00. Questa sonda di spostamento a correnti parassite senza contatto viene utilizzata nelle catene di monitoraggio 3300 XL 11 mm per misurare le vibrazioni dell'albero e la posizione assiale su macchinari rotanti critici. Funziona con un fattore di scala dell'uscita di 3,94 V/mm (100 mV/mil) quando abbinata a un sensore Proximitor 3300 XL 11 mm e a un cavo di prolunga compatibili.

Questa variante presenta un cavo triassiale standard senza rivestimento di armatura fisica ed è dotata di un connettore coassiale ClickLoc miniaturizzato all'estremità del cavo (opzione 02), senza protezione del connettore. A differenza delle opzioni corazzate (come la serie 330710), questa configurazione non corazzata è adatta per installazioni all'interno di condotti o involucri protettivi, dove non è richiesta una protezione meccanica diretta contro l'abrasione. La filettatura metrica M16 x 1,5 del corpo consente un montaggio standard sicuro direttamente nei carter o nelle staffe della macchina.

Caratteristiche

• Filettatura metrica M16 x 1,5 senza armatura protettiva meccanica.
• Lunghezza non filettata di 0 mm (corpo completamente filettato), con lunghezza complessiva del corpo di 30 mm.
• Cavo integrato per sonda triassiale in FEP, con lunghezza di 1,0 metri (3,3 piedi).
• Connettore coassiale ClickLoc miniaturizzato in ottone placcato oro, senza protezione del connettore.
• Stampaggio TipLoc brevettato per un'aderenza robusta tra la punta della sonda e il corpo.
• Il design brevettato CableLoc offre una resistenza alla trazione di 330 N (75 lb) tra il corpo della sonda e il cavo di collegamento.

Applicazioni

• Misurazione delle vibrazioni radiali dell'albero di turbine e compressori su sistemi da 11 mm.
• Monitoraggio della posizione di spinta e dello spostamento assiale del rotore.
• Protezione di macchinari rotanti industriali su grandi turbine a vapore o a gas, generatori e grandi pompe.
• Installazioni metriche con montaggio standard all'interno di carter o involucri della macchina.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Impostazione della distanza della sonda: la distanza fisica consigliata è di 2.5 mm (100 mils) dalla superficie del target, corrispondente a un'uscita nominale di circa -9 Vdc.
• Coppia di serraggio per il montaggio: non superare la coppia nominale massima di 63.3 N-m (560 in-lb) durante l'installazione dell'involucro della sonda. Serrare alla coppia consigliata di 21.1 N-m (187 in-lb).
• Dimensioni minime del target: per una precisione calibrata, la superficie piana del target deve avere un diametro minimo di 30.5 mm (1.2 in). Per gli alberi, il diametro minimo consigliato è di 152 mm (6.0 in).
• Innesto della filettatura: la lunghezza massima dell'innesto della filettatura è di 24 mm per prevenire il grippaggio meccanico durante l'installazione.
• Protezione del cavo: mantenere il raggio minimo di curvatura del cavo superiore a 25.4 mm (1.0 in). Far passare i cavi attraverso canaline o passerelle standard per prevenire danni ambientali o fisici.

Conformità e certificazioni

• RoHS: conforme alla direttiva della Comunità Europea 2011/65/UE
• EMC: conforme alla direttiva della Comunità Europea 2014/30/UE (norme: EN 61000-6-2 ed EN 61000-6-4)
• RoHS cinese: conforme ai requisiti EFUP
• Tenuta ClickLoc: resistenza all'umidità testata secondo gli standard di calore umido IEC 68-2-3 quando collegato correttamente
