Descrizione

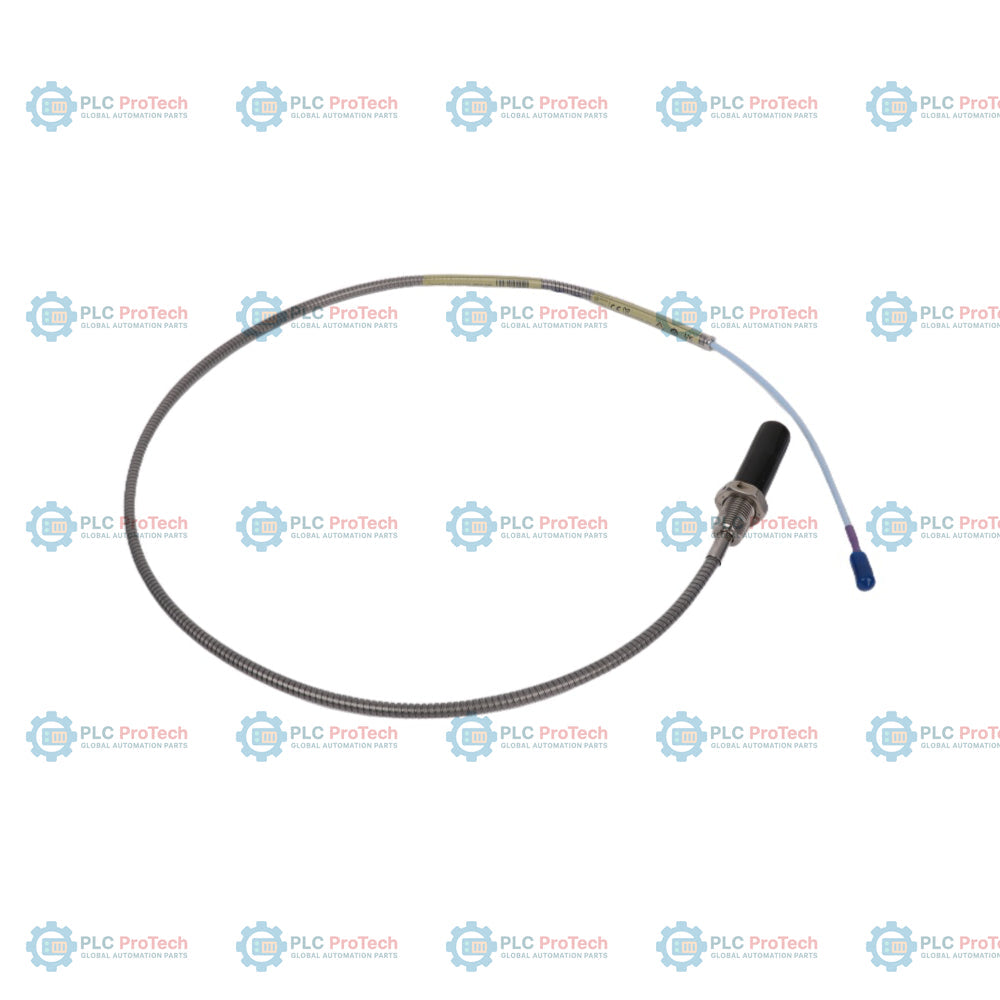

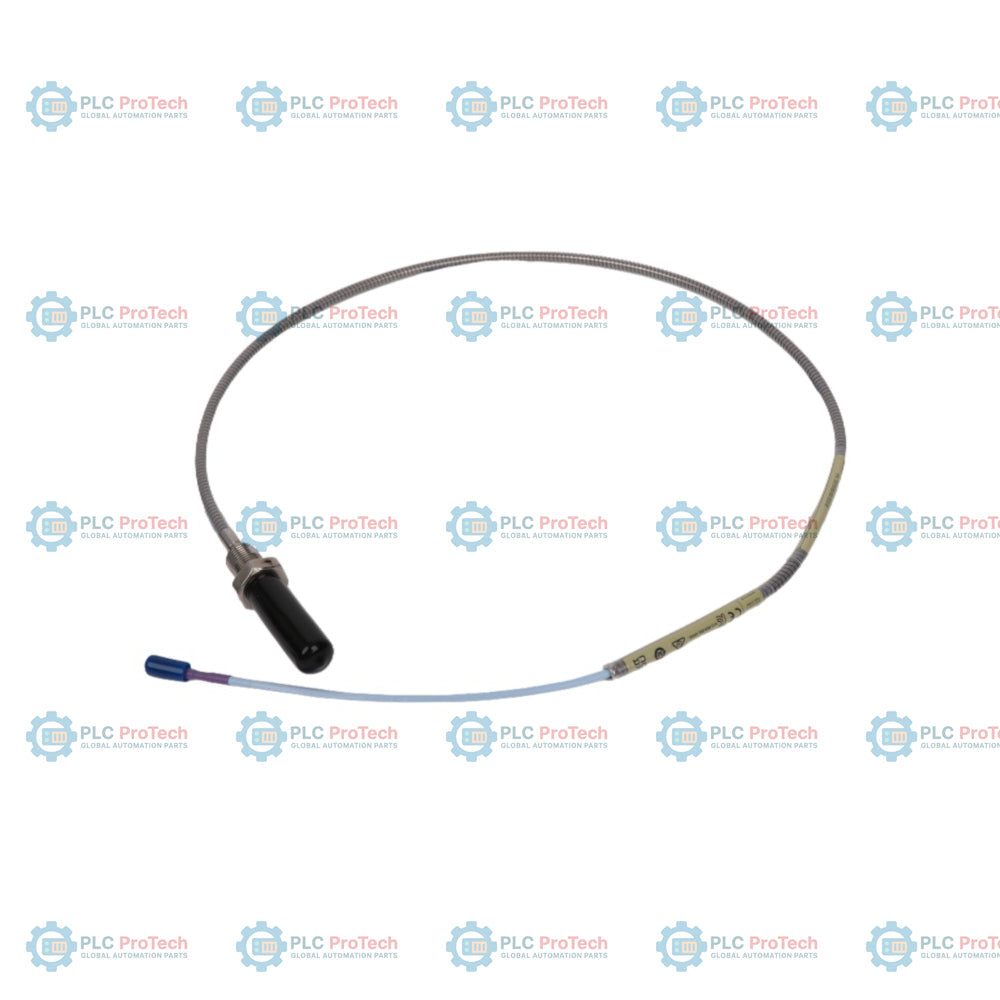

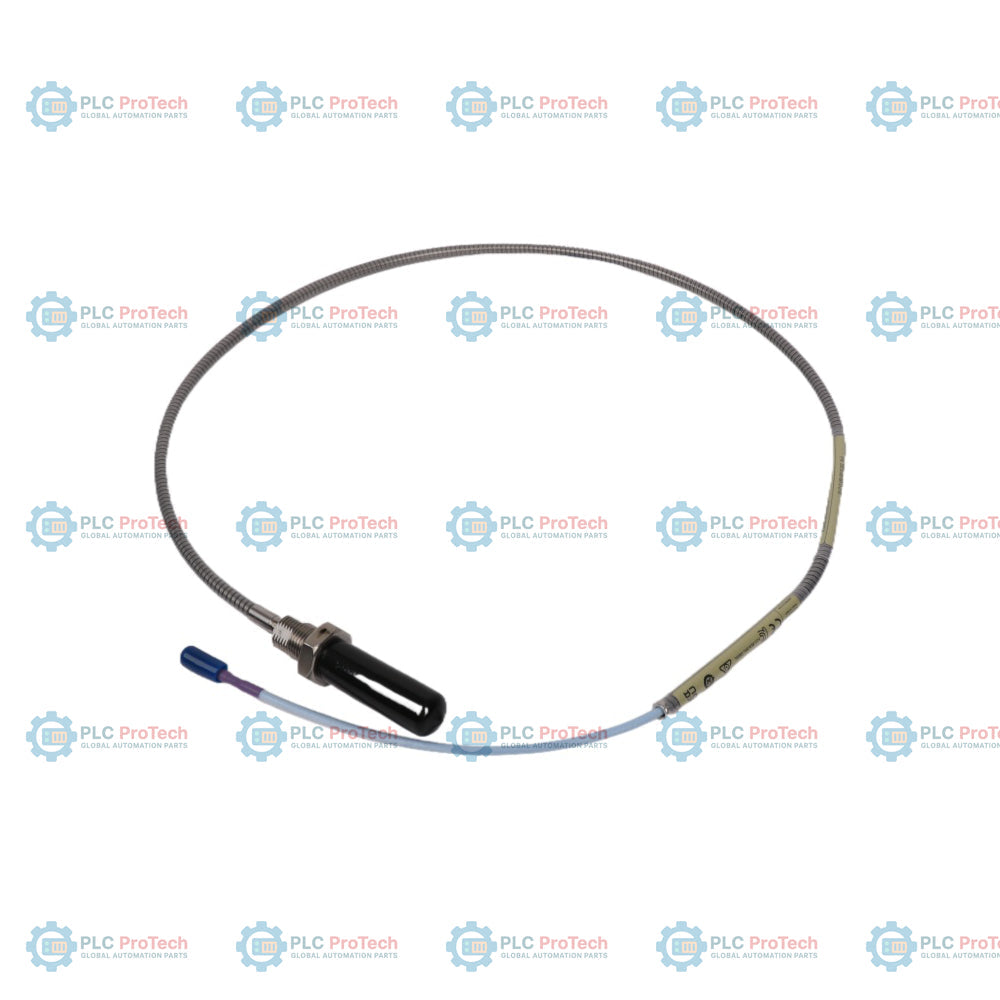

330710-00-05-50-02-05 specifica una sonda di prossimità 3300 XL da 11 mm dotata di filettature metriche di montaggio M16 x 1,5, armatura protettiva integrata in acciaio inossidabile, lunghezza non filettata di 0 mm (Opzione 00), lunghezza complessiva della custodia di 50 mm (Opzione 05), lunghezza totale del sistema di 5,0 metri (Opzione 50), connettore coassiale miniaturizzato ClickLoc (Opzione 02) e molteplici approvazioni per aree pericolose (Opzione 05).

Questa robusta sonda di prossimità a correnti parassite appartiene alla famiglia dei sistemi di trasduttori di prossimità Bently Nevada 3300 XL da 11 mm. È ottimizzata per la misurazione senza contatto delle vibrazioni radiali e della posizione assiale in ambienti industriali ad alto stress. Grazie all'armatura flessibile in acciaio inossidabile con guaina esterna in FEP, questa variante offre una resistenza superiore agli abusi meccanici, agli abrasivi e agli ambienti chimici rispetto alle controparti prive di armatura. Il cavo integrato da 5,0 metri facilita il collegamento diretto a un sensore Proximitor 3300 XL da 11 mm compatibile e da 5,0 metri, eliminando la necessità di un cavo di prolunga aggiuntivo e riducendo la resistenza complessiva del collegamento punto-punto.

Caratteristiche

• La custodia filettata metrica M16 x 1,5, con armatura flessibile in acciaio inossidabile AISI 302 e guaina esterna in FEP, protegge il cavo triassiale dall'usura fisica e dalla contaminazione ambientale.
• L'Opzione 00 specifica una lunghezza non filettata di 0 mm, per consentire la filettatura dell'intera lunghezza della custodia durante l'installazione nell'alloggiamento o sulla staffa.
• L'Opzione 05 indica una lunghezza complessiva della custodia di 50 mm, adatta alle configurazioni di montaggio a profondità media negli alloggiamenti dei cuscinetti delle turbine.
• L'Opzione 50 fornisce una lunghezza totale del cavo della sonda di 5,0 metri (16,4 piedi), consentendo un collegamento diretto al sensore Proximitor da 5 metri.
• La connessione a scatto dell'Opzione 02 utilizza un connettore coassiale miniaturizzato ClickLoc placcato in oro per una trasmissione ad alta frequenza affidabile.
• Il pacchetto di approvazioni dell'ente per l'Opzione 05 certifica il sistema trasduttore per ambienti a sicurezza intrinseca e non incendiari.
• Il materiale della punta della sonda in solfuro di polifenilene (PPS) resiste all'esposizione prolungata a lubrificanti di processo corrosivi e ad alte temperature.

Applicazioni

• Monitoraggio della posizione assiale dell'albero e delle vibrazioni radiali su macchinari rotanti critici.
• Monitoraggio di alberi di turbine a vapore e a gas per impieghi gravosi in condizioni estreme.
• Protezione dei macchinari in impianti petrolchimici, strutture di estrazione di petrolio e gas e impianti di generazione elettrica.
• Monitoraggio di cuscinetti lubrificati a fluido e compressori che richiede una tenuta ad alta pressione sulla punta.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Connettore coassiale maschio miniaturizzato ClickLoc placcato in oro sul cavo della sonda, che offre un'interfaccia sicura a bassa impedenza. Si collega direttamente a un sensore Proximitor compatibile da 5.0 metri.

Linee guida per l'installazione

• La filettatura metrica M16 x 1.5 deve essere installata con una coppia consigliata di 21.1 N-m (187 in-lb) per evitare grippaggi o danni da serraggio eccessivo. Non superare la coppia nominale massima di 63.3 N-m (560 in-lb).
• Evitare di esporre la sonda a temperature inferiori a -34 degC (-30 degF) per prevenire il cedimento prematuro della guarnizione di pressione in Viton.
• Durante la posa, assicurarsi che il raggio di curvatura minimo del cavo armato sia di almeno 25.4 mm (1.0 in) per prevenire il deterioramento dei conduttori interni.
• La schermatura e la messa a terra devono essere conformi al disegno Bently Nevada 141092 (a sicurezza intrinseca) o 140979 (a prova di accensione), come stabilito dalla classificazione dell'area.

Conformità e certificazioni

• Norme: Direttiva EMC 2014/30/UE, EN 61000-6-2 (immunità), EN 61000-6-4 (emissioni), Direttiva RoHS 2011/65/UE.
• Sicurezza funzionale: certificato SIL 2 (HFT=0), SIL 3 (HFT=1) quando fa parte di un sistema di sicurezza approvato.
• Approvazioni per aree pericolose (opzione 05): certificato ATEX, IECEx e CSA per Classe I, Zona 0, Ex ia IIC T5...T1 Ga; Classe I, Div 2, Gruppi A, B, C, D; Classe I, Zona 2, Ex nA / Ex ec IIC Gc.
