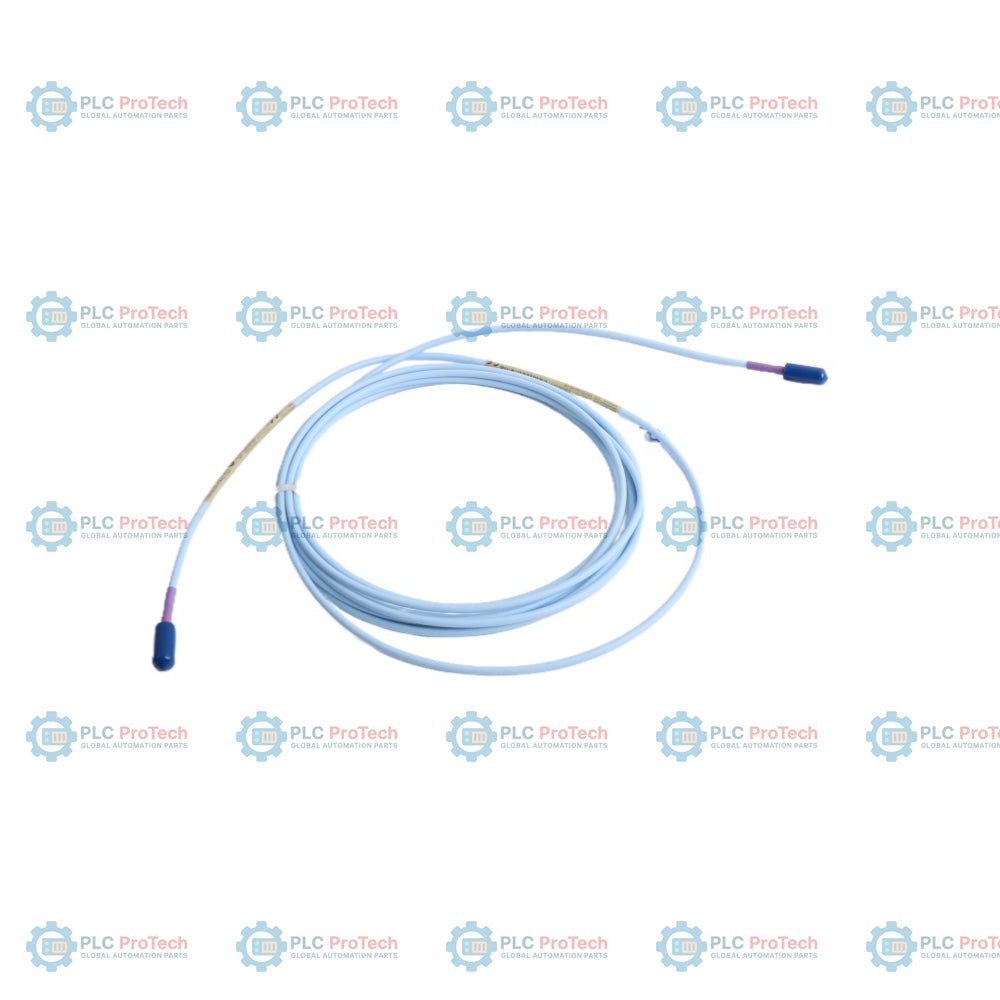

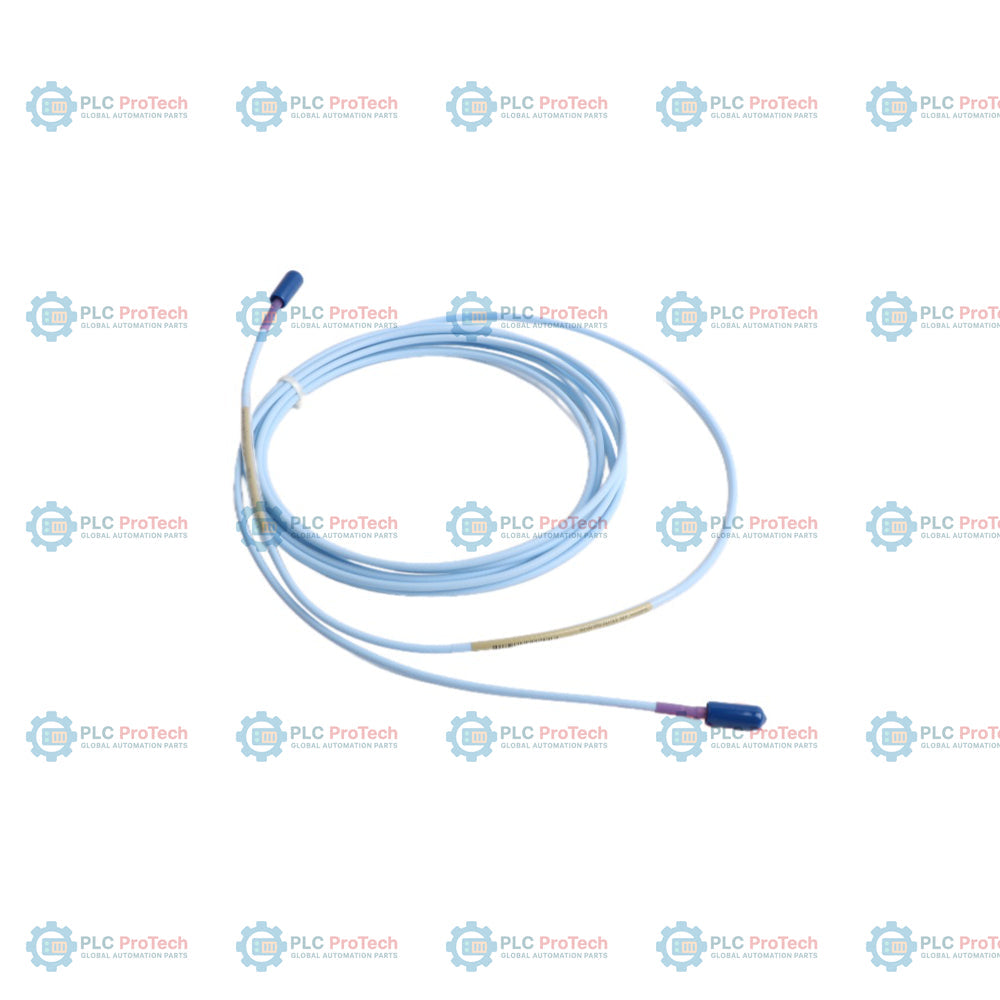

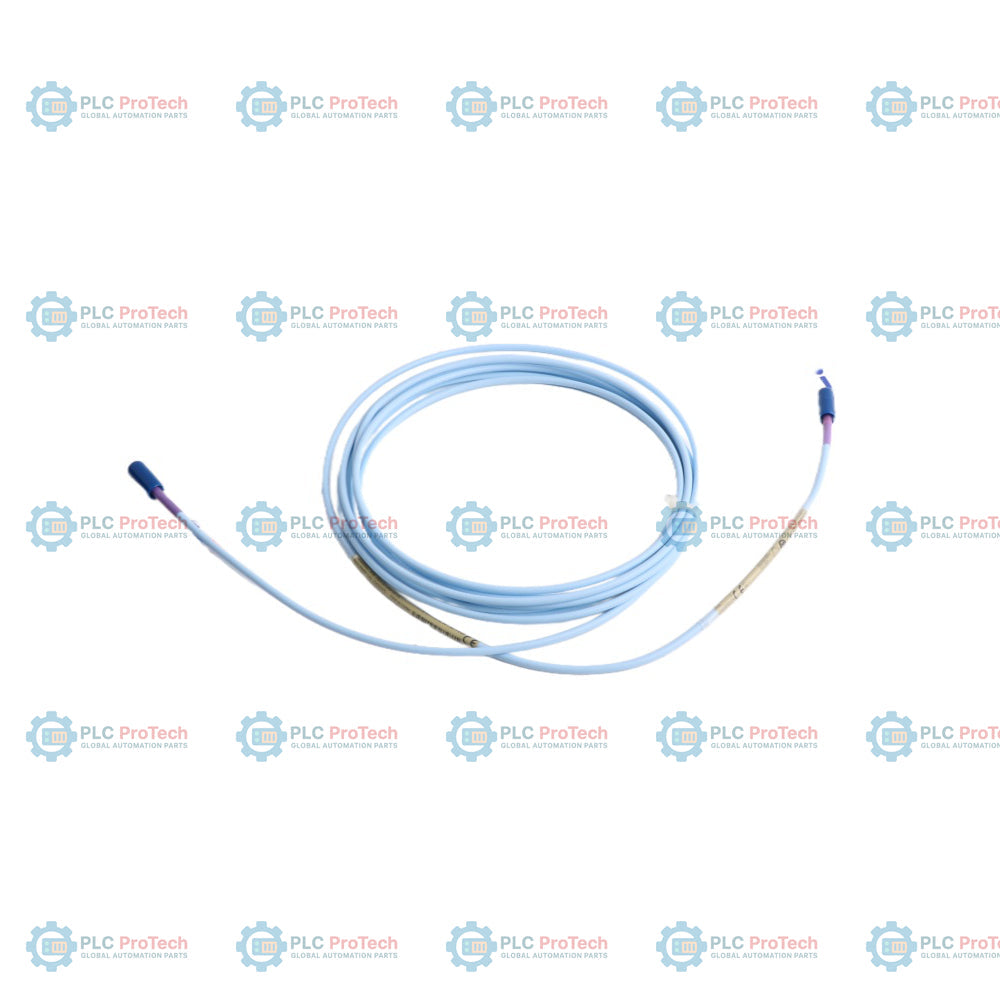

Bently Nevada 330730-040-01-05 3300 XL Cavo di prolunga da 11 mm

Descrizione

330730-040-01-05 specifica questa configurazione del cavo di prolunga 3300 XL 11 mm, caratterizzata da una lunghezza del cavo di 4,0 metri, un'armatura protettiva in acciaio inossidabile e un pacchetto di approvazioni multiple delle agenzie. Questo cavo viene utilizzato nel sistema di trasduttori di prossimità 3300 XL 11 mm, collegando la sonda di prossimità 3300 XL 11 mm al sensore Proximitor 3300 XL 11 mm per il monitoraggio senza contatto delle vibrazioni dell'albero, della posizione assiale e dell'espansione differenziale.

Rispetto ai modelli standard non armati come il 330730-040-00-05, questa configurazione incorpora un'armatura flessibile in acciaio inossidabile AISI 302 con guaina esterna in FEP per resistere ad abrasioni meccaniche, impatti fisici e ambienti industriali difficili. Sebbene le configurazioni non armate siano più leggere e flessibili per gli ambienti puliti, la guaina armata è essenziale nelle installazioni industriali all'aperto, dove i cavi passano vicino a bordi affilati o in aree ad alto traffico.

Caratteristiche

• Lunghezza del cavo di 4,0 metri (Opzione 040), progettata per essere combinata con una sonda da 1,0 metro per ottenere una lunghezza totale del sistema di 5,0 metri.
• Armatura in acciaio inossidabile AISI 302 (Opzione 01) con guaina esterna in FEP per la protezione meccanica contro abrasioni e impatti fisici.
• Connettori coassiali in ottone placcato oro, che garantiscono un contatto elettrico sicuro e a basse perdite.
• Approvazioni multiple delle agenzie (Opzione 05) a supporto delle certificazioni cNRTLus, ATEX e IECEx per installazioni in aree pericolose.
• Costruzione del cavo triassiale da 75 ohm con isolamento in propilene etilenico fluorurato (FEP).
• Raggio di curvatura minimo di 25,4 mm (1,0 pollici), che consente un instradamento flessibile in condotti e involucri stretti.

Applicazioni

Gli ambienti applicativi tipici includono la protezione dei macchinari rotanti in settori pesanti come petrolio e gas, generazione di energia, petrolchimico e trattamento delle acque:

• Monitoraggio delle vibrazioni dell'albero e della posizione della spinta assiale delle turbine a vapore e a gas.
• Misurazioni della posizione del rotore e dell'espansione differenziale della carcassa del compressore centrifugo.
• Monitoraggio della caduta e della posizione dello stelo del compressore alternativo.
• Monitoraggio del fuoriuscita dell'albero e della velocità zero del generatore idroelettrico.
• Protezione dei macchinari rotanti dell'impianto in ambienti classificati come pericolosi.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Durante la posa, mantenere il raggio minimo di curvatura del cavo armato pari o superiore a 25.4 mm (1.0 in) per evitare danni al conduttore interno.
• Serrare manualmente i connettori coassiali per garantire un corretto accoppiamento elettrico; non superare la coppia massima di 0.565 N-m (5 in-lb).
• Proteggere la giunzione del connettore utilizzando protezioni per connettori o nastro in silicone autoagglomerante per impedire l'ingresso di olio, umidità e polvere.
• Non utilizzare nastro in silicone in ambienti in cui il collegamento del cavo sarà direttamente esposto all'olio della turbina.
• Assicurarsi che la somma della lunghezza del cavo di prolunga e della lunghezza della sonda corrisponda alla lunghezza totale nominale indicata sul sensore Proximitor (ad es., cavo da 4,0 m + sonda da 1,0 m corrispondono a un sistema da 5,0 m).

Conformità e certificazioni

• Direttiva EMC 2014/30/UE, norme EN 61000-6-2 (immunità), EN 61000-6-4 (emissioni)
• Direttiva RoHS 2011/65/UE con designazione EFUP China RoHS di 15 anni
• Sicurezza funzionale: SIL 2 (HFT=0), SIL 3 (HFT=1) certificata se utilizzata in un sistema completo strumentato di sicurezza
• Approvazioni per aree pericolose (Opzione 05):
  • cNRTLus (Sicurezza intrinseca): Classe I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Classe I, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III
  • cNRTLus (Non-incendivo): Classe I, Zona 2: AEx/Ex nA IIC T5...T1 Gc; Classe I, Divisione 2, Gruppi A, B, C, D
  • ATEX/IECEx: Ex ia IIC T5...T1 Ga (EPL Ga), Ex ia IIIC T90C...T280C Dc (EPL Dc), Ex nA/ec IIC T5...T1 Gc (EPL Gc)
