Descrizione

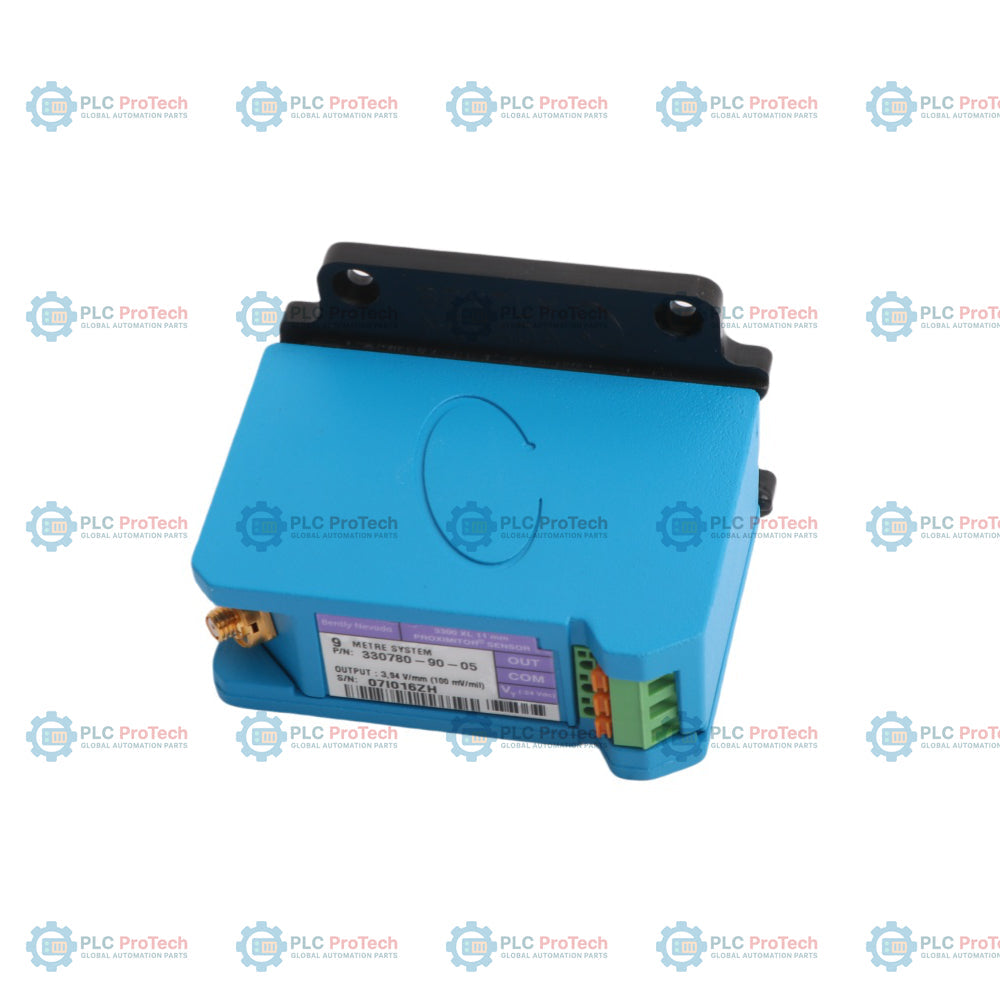

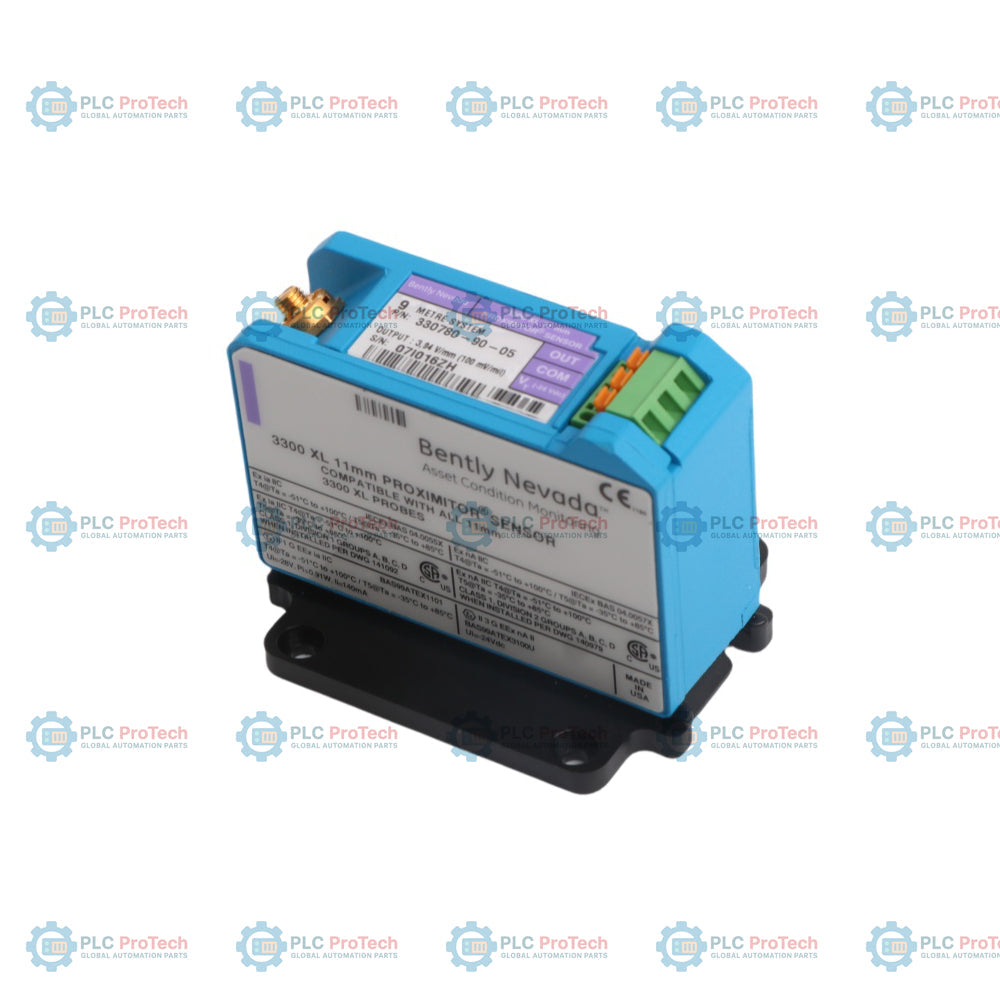

Il dispositivo Bently Nevada 330780-90-05 è un avanzato dispositivo di misurazione a correnti parassite della serie 3300 XL 11 mm Proximitor Sensor, progettato per elaborare i segnali provenienti dalla combinazione di una sonda di prossimità e un cavo di prolunga. Fornisce un’uscita di tensione continua e lineare direttamente proporzionale alla distanza statica (distanza) o alla vibrazione dinamica tra la punta della sonda e il target osservato. Questo sensore è progettato specificamente per il monitoraggio ad alte prestazioni di macchinari con cuscinetti a film fluido e per l’analisi delle vibrazioni nei sistemi critici di protezione dei macchinari, incluso il Bently Nevada 3500 System.

L’hardware offre affidabili capacità di ingresso e uscita convertendo il movimento del target in segnali elettrici industriali standard, consentendo il collegamento diretto a monitor di protezione dei macchinari, sistemi di controllo distribuiti (DCS) e reti di gestione degli asset di impianto. Questo modulo presenta una solida protezione fisica e immunità EMI/RFI, consentendo l’impiego in applicazioni industriali gravose come la lavorazione di petrolio e gas, la produzione petrolchimica, gli impianti di generazione elettrica e le installazioni minerarie.

Caratteristiche

• Uscita di tensione linearizzata: Garantisce precisione eccezionale e calibrazione ripetibile per le misurazioni di vibrazione, distanza e velocità.
• Compatibilità del sistema: Pienamente compatibile con le sonde di prossimità e i cavi di prolunga standard 3300 XL 11 mm, integrandosi con le architetture di monitoraggio.
• Maggiore immunità RFI/EMI: Offre una solida resistenza alle interferenze elettromagnetiche senza richiedere un alloggiamento esterno specializzato per il condotto.

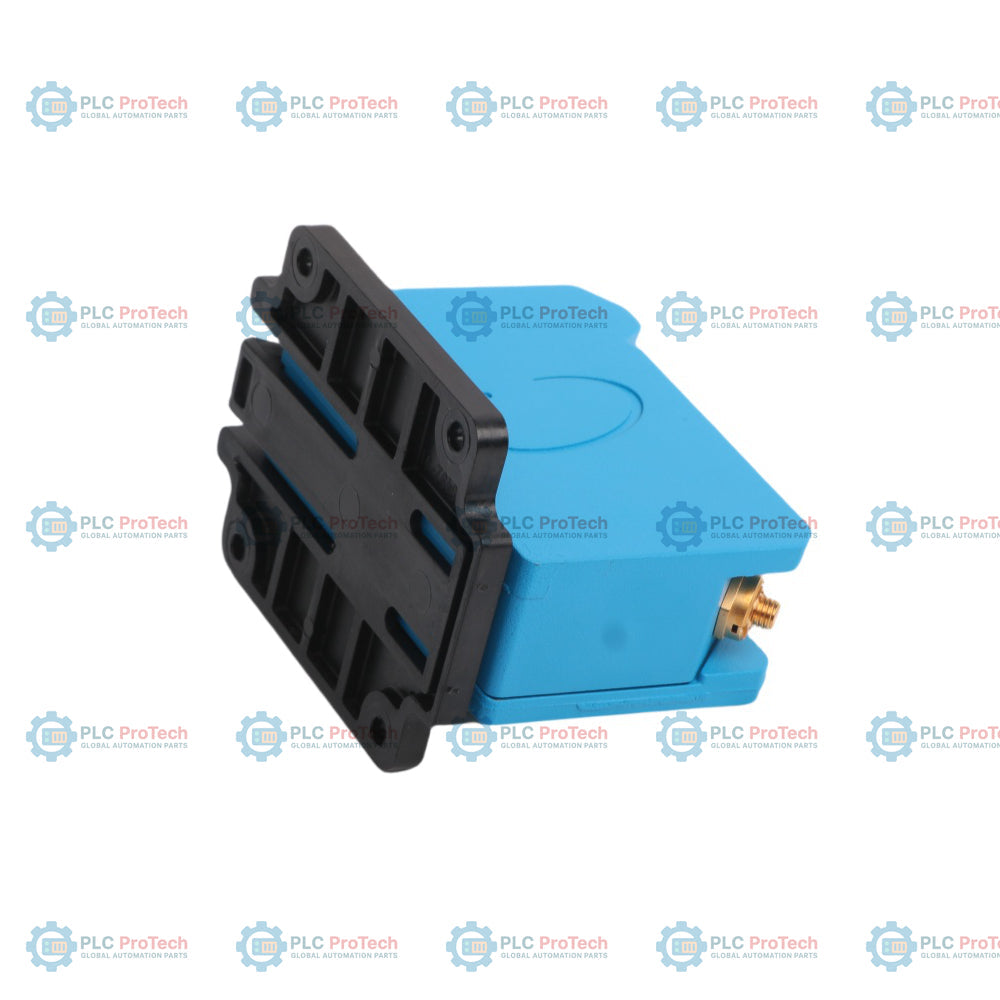

• Opzione di montaggio su guida DIN: Presenta un design fisico flessibile che supporta il pratico montaggio su guida DIN standard o la tradizionale installazione a pannello.
• Protezione integrata dei connettori coassiali: Previene l’ingresso di umidità e la contaminazione esterna, mantenendo l’integrità del segnale all’interfaccia fisica.

Applicazioni

• Turbine a vapore e a gas
• Compressori centrifughi e assiali
• Pompe industriali e motori elettrici
• Generatori idroelettrici
• Ventilatori e riduttori delle torri di raffreddamento

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

Messa a terra e schermatura

• Assicurarsi che l'alloggiamento del sensore sia isolato dalla struttura sottostante oppure collegato alla messa a terra designata del sistema, per eliminare potenziali interferenze dovute a loop di massa.
• Mantenere la schermatura continua dal collegamento della sonda fino al pannello del monitor, collegando a terra la schermatura esclusivamente nel punto comune del monitor.

Regolazione della distanza della sonda

• Regolare la distanza fisica iniziale tra il materiale target e la punta della sonda finché la tensione di uscita non indica circa -10,0 Vdc, corrispondente al punto medio dell'intervallo operativo lineare.

Instradamento e protezione fisica dei cavi

• Instradare tutti i cavi coassiali di interconnessione lontano dalle linee di macchinari ad alta tensione o dai percorsi strutturali soggetti a vibrazioni meccaniche estreme.
• Installare appositi protettori fisici dei connettori sui giunti coassiali per mantenere un'adeguata protezione del segnale contro fluidi, grasso e umidità ambientale.

Conformità e certificazioni

• ATEX / IECEx Zona 0, Zona 2
• CSA Classe I, Divisione 1 e 2
• Approvazioni per aree pericolose TR CU (EAC)
