Descrizione

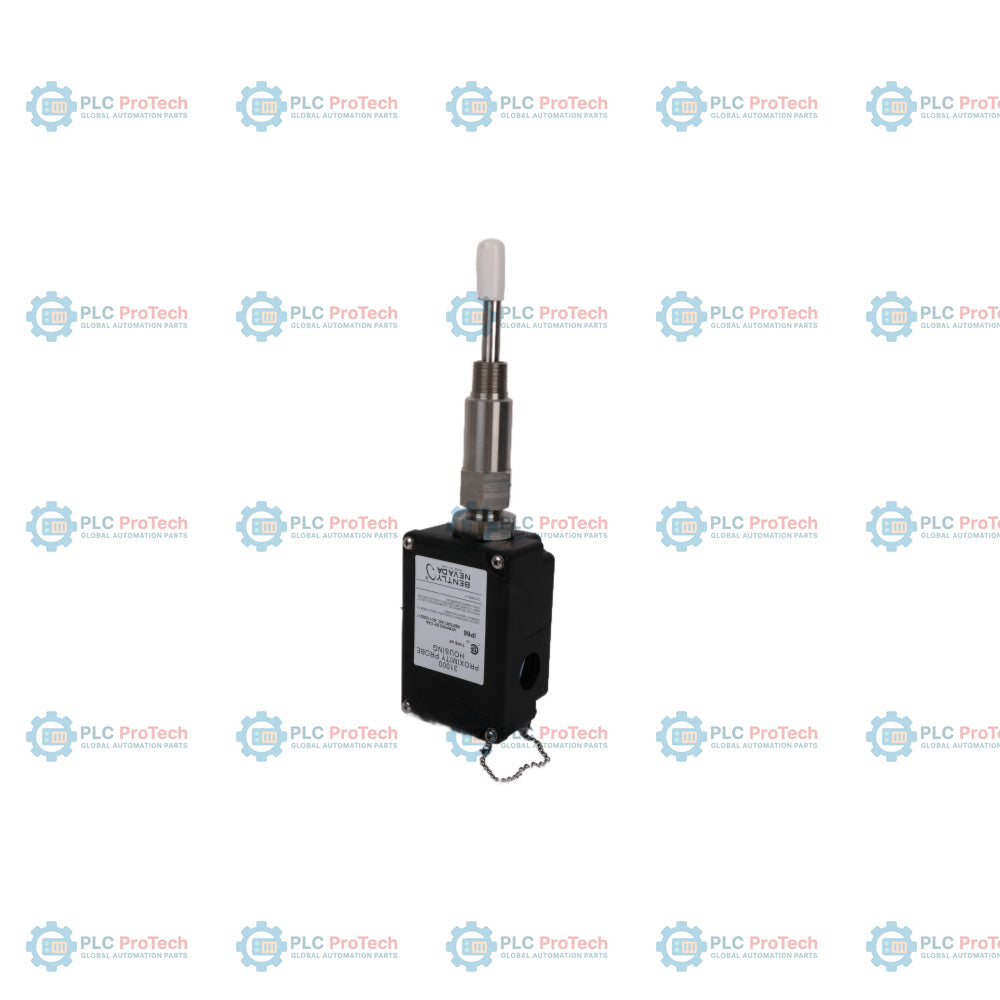

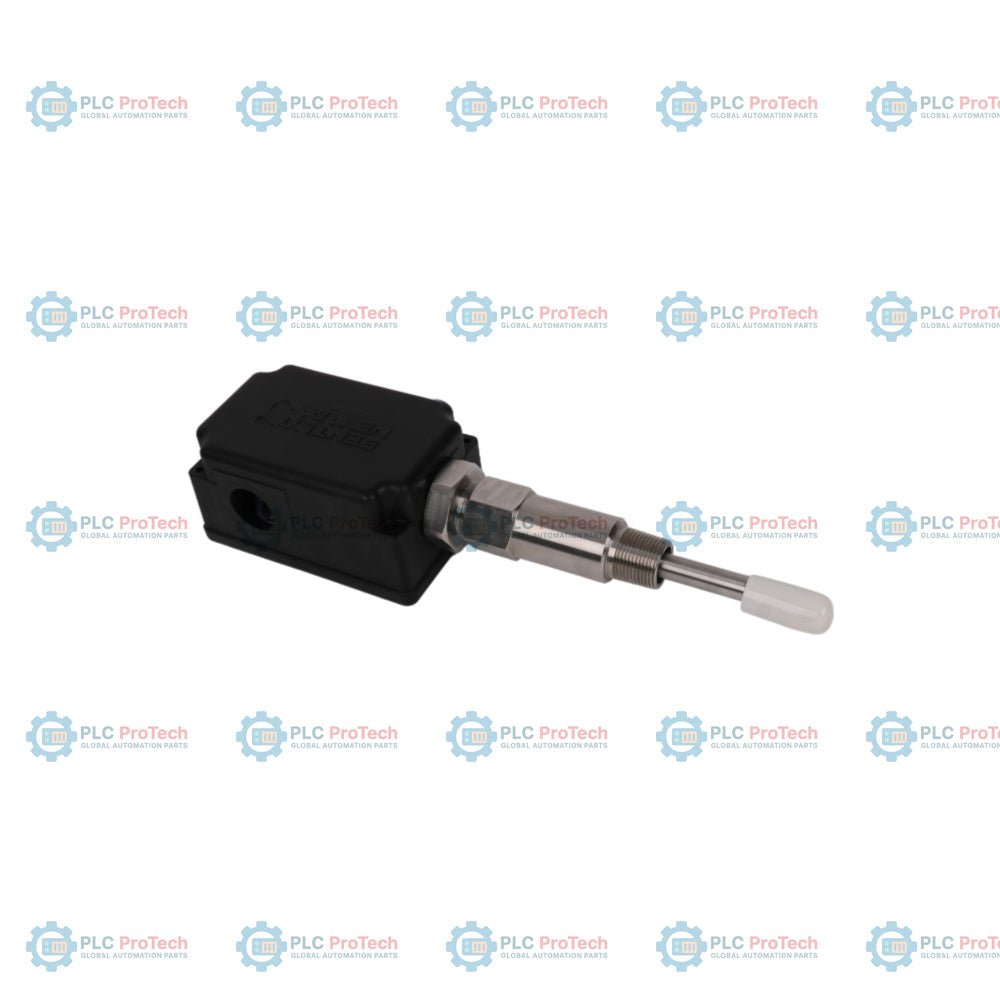

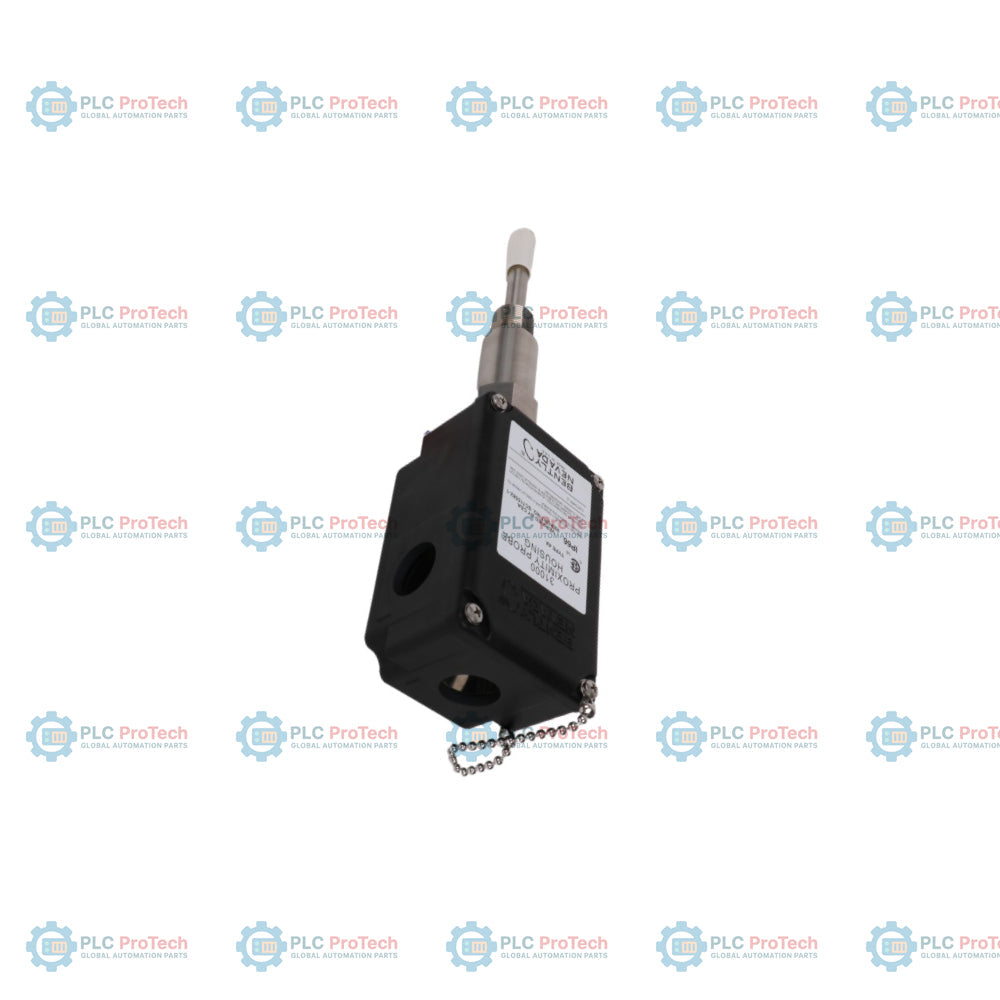

Option 28 (sonda 3300 XL da 8 mm con omologazioni multiple) e Option 20 (adattatore distanziatore da 2,0 pollici) definiscono l’esatta configurazione meccanica ed elettrica di questo gruppo integrato 330880-28-20-038-00-02 trasduttore di prossimità PROXPAC XL. Questo design integra una sonda di prossimità 3300 XL da 8 mm e il relativo sensore Proximitor da 1 metro direttamente in un unico robusto coperchio dell’alloggiamento. Consolidando questi componenti, il gruppo elimina la necessità di cavi di prolunga separati e di alloggiamenti Proximitor dedicati. Il cablaggio sul campo si collega direttamente all’interno del vano morsetti dell’alloggiamento del trasduttore, semplificando notevolmente la progettazione del sistema, riducendo le perdite di segnale legate ai connettori e diminuendo i costi complessivi di installazione.

Questa configurazione è realizzata con una lunghezza di penetrazione della sonda Option 038 di 3,8 pollici (97 mm) ed è fornita con Option 00 (nessun raccordo per conduit; include due tappi per manicotto e due rondelle). Utilizza Option 02, che fornisce una filettatura di montaggio esterna del manicotto da 3/4-14 NPT per fissare l’unità al carter del macchinario. L’alloggiamento è stampato in polifenilene solfuro (PPS) termoplastico rinforzato con fibra di vetro, ad alta durabilità e resistente ai raggi UV, con fibre conduttive incorporate per dissipare le cariche statiche. Le configurazioni correlate di questa famiglia variano offrendo filettature di montaggio metriche, adattatori distanziatori di lunghezze diverse o raccordi per conduit preconfezionati, rendendo questa specifica unità con filettatura inglese e penetrazione da 3,8 pollici la configurazione ideale per carter di macchinari standardizzati di profondità media.

Caratteristiche

• Opzione 28 Integrazione della sonda: include una sonda di prossimità 3300 XL da 8 mm preinstallata, con omologazioni multiple (CSA, ATEX, IECEx) per aree pericolose.
• Opzione 20 Lunghezza del distanziatore: include un adattatore distanziatore da 2,0 pollici (51 mm) per regolare il posizionamento della sonda rispetto all’albero target.
• Opzione 038 Penetrazione con manicotto: dotata di un manicotto per sonda lungo 3,8 pollici (97 mm), adatto alla penetrazione in carter di macchinari di profondità media.
• Opzione 00 Pacchetto raccordi: fornito senza raccordi per conduit esterni, include invece due tappi in plastica e due rondelle per la tenuta standard.
• Filettatura di montaggio dell'opzione 02: utilizza una filettatura standard 3/4-14 NPT sul manicotto esterno per fissare l'adattatore distanziatore.
• Alloggiamento in PPS rinforzato con fibra di vetro: realizzato in termoplastica stampata avanzata contenente fibre conduttive per rinforzare il guscio esterno e prevenire i rischi elettrostatici.
• Design autonomo: riduce al minimo la gestione dei cavi alloggiando la sonda e gli elementi del sensore in un unico involucro con grado di protezione IP66 e Type 4X.

Applicazioni

• Monitoraggio delle vibrazioni radiali e della posizione assiale su alberi rotanti ad alta velocità di turbine a vapore, turbine a gas e compressori.
• Installazioni sul campo semplificate, dove alloggiamenti Proximitor separati risultano impraticabili a causa dei vincoli di disposizione fisica.
• Ambienti industriali corrosivi o molto umidi, tra cui raffinerie petrolchimiche, centrali elettriche e impianti di trattamento del gas.
• Integrazione diretta con i monitor di protezione delle macchine Bently Nevada 3500 e 3300.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l’installazione

• Regolazione della distanza: Il design del manicotto filettato consente una regolazione meccanica di +/- 12,7 mm (+/- 0,5 in) rispetto al punto di inserimento nominale. Assicurarsi che la distanza della sonda sia impostata sul valore standard di 1,27 mm (50 mil) prima del fissaggio.
• Coppia di serraggio richiesta: Serrare il dado di fissaggio dell’alloggiamento a 29,5 N-m (260 in-lb) e il controdado del manicotto esterno della sonda a 39,3 N-m (350 in-lb) per mantenere una tenuta di processo sicura.
• Sigillatura dei condotti: Gli utenti devono sigillare tutti gli ingressi dei condotti per impedire all’umidità di passare attraverso il condotto di campo fino al vano principale dei terminali. Serrare correttamente le viti del coperchio per mantenere la protezione di tipo 4X e IP66.
• Messa a terra elettrostatica: Assicurarsi che il rivestimento e la piastra metallici interni di messa a terra siano correttamente integrati nel circuito di terra del sistema, per dissipare efficacemente le cariche elettrostatiche.

Conformità e certificazioni

• Nordamericano (CSA): Classe I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Classe I, Divisione 2, Gruppi A, B, C e D.
• ATEX/IECEx: Ex ia IIC T4/T5 Ga; Ex ia IIIC T90C/T105C Dc; Ex nA IIC T4/T5 Gc; Ex ec IIC T4/T5 Gc.
• Marchio CE: Conforme alla direttiva della Comunità Europea EMC 2014/30/UE e alla direttiva RoHS 2011/65/UE.
• Protezione dall’ingresso: Adatto ad ambienti di tipo 4X e IP66.
