Descrizione

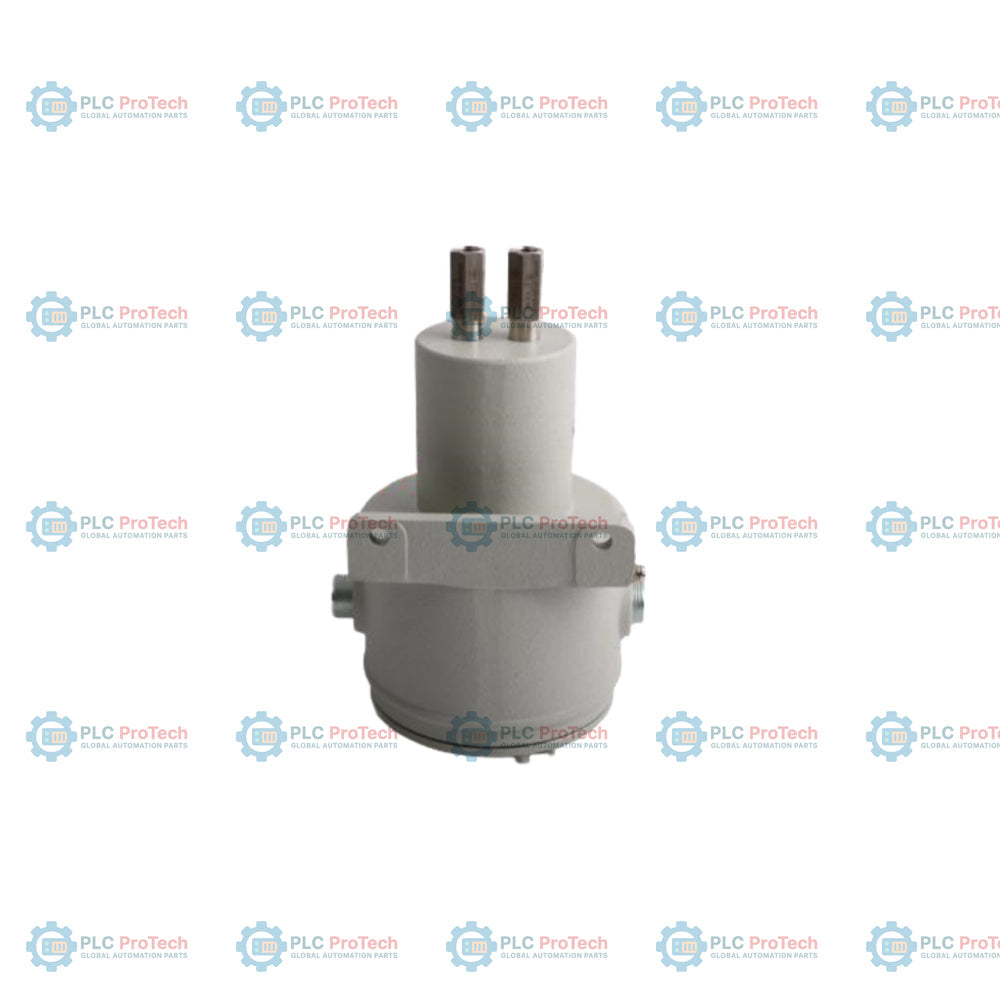

330880-RU-50-028-03-02: Questa configurazione in inglese del trasduttore di prossimità Bently Nevada PROXPAC XL presenta l'opzione RU per le omologazioni russe EAC / TR CU per aree pericolose, una lunghezza dell'adattatore distanziatore di 5,0 pollici (opzione 50) e una profondità di penetrazione della sonda di 2,8 pollici (opzione 028). Standardizzata come soluzione integrata, combina una sonda di prossimità 3300 XL 8 mm e un sensore Proximitor all'interno di un unico involucro termoplastico in solfuro di polifenilene (PPS), eliminando la necessità di cavi di prolunga o scatole di giunzione separati.

Dotato dei raccordi dell'opzione 03, il gruppo include un raccordo 3/4-14 NPT, un riduttore in acciaio inossidabile da 3/4-14 NPT a 1/2-14 NPT e due tappi, con montaggio sicuro tramite una filettatura 3/4-14 NPT (opzione 02). Questo trasduttore integrato si collega direttamente agli ingressi del sistema di monitoraggio 3300 XL tramite cablaggio di campo fino a 305 metri, fornendo misure di vibrazione e posizione su macchinari rotanti nei casi in cui lo spazio, le condizioni ambientali gravose o i vincoli di instradamento dei cavi limitino l'uso di alloggiamenti Proximitor separati.

Caratteristiche

• Opzione RU, sonda e omologazioni: Integra una sonda di prossimità 3300 XL 8 mm certificata secondo gli standard di sicurezza russi EAC / TR CU per aree pericolose.
• Opzione 50, adattatore distanziatore: Configurato con un adattatore distanziatore da 5,0 pollici (127 mm) per regolare il posizionamento della sonda rispetto alla carcassa della macchina.
• Opzione 028, penetrazione della sonda: Offre una profondità di penetrazione del manicotto di 2,8 pollici (71 mm) nell'alloggiamento del macchinario.
• Opzione 03, raccordi: Fornito come kit contenente un raccordo per conduit 3/4-14 NPT, un riduttore in acciaio inossidabile da 3/4-14 NPT a 1/2-14 NPT e due tappi ciechi.
• Opzione 02, filettatura di montaggio: Dotato di una filettatura di montaggio 3/4-14 NPT, necessaria per le installazioni che utilizzano un adattatore distanziatore.
• Design del trasduttore integrato: Alloggia sia la sonda di prossimità sia il sensore Proximitor in un unico gruppo autonomo, eliminando il cavo di prolunga intermedio.
• Robusto involucro in PPS: Realizzato in solfuro di polifenilene (PPS) rinforzato con fibra di vetro e resistente ai raggi ultravioletti, contenente fibre conduttive per la dissipazione elettrostatica.
• Elevata protezione ambientale: classificato per ambienti NEMA Tipo 4X e IP66, per proteggere i circuiti interni dall'ingresso di umidità e polvere.

Applicazioni

• Misurazioni delle vibrazioni radiali dell'albero e della posizione assiale in macchinari rotanti industriali pesanti.
• Installazioni di monitoraggio esposte a condizioni ambientali gravose, in cui i cavi di prolunga separati sono soggetti a danneggiamento.
• Turbine a vapore e a gas, compressori, riduttori e grandi pompe industriali.
• Protezione di macchinari in aree pericolose nelle regioni che richiedono certificazioni russe EAC/TR CU.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l’installazione

• Montaggio: Avvitare il gruppo del manicotto esterno (Opzione 02) nella porta della carcassa della macchina con filettatura 3/4-14 NPT, assicurandosi che l’adattatore distanziatore (Opzione 50) sia posizionato e serrato correttamente con una coppia di 39.3 N-m (350 in-lb).
• Regolazione della distanza della sonda: Regolare la profondità della sonda all’interno del manicotto (profondità del manicotto C di 2.8 pollici) finché la tensione di uscita statica non indica circa -10 Vdc, a indicare la distanza consigliata di 1.27 mm (50 mil) dalla superficie dell’albero target.
• Guaina e raccordi: Far passare il cablaggio di campo attraverso il riduttore in acciaio inossidabile da 3/4-14 NPT a 1/2-14 NPT (Opzione 03). Utilizzare metodi di tenuta adeguati sulle filettature della guaina per impedire all’umidità di penetrare nell’alloggiamento in PPS con grado di protezione IP66.
• Messa a terra: Assicurarsi della continuità elettrica dal rivestimento interno di messa a terra dell’alloggiamento alla carcassa della macchina, per mantenere l’efficacia della schermatura.

Conformità e certificazioni

• Certificazioni russe EAC / TR CU per aree pericolose (Opzione RU)
• Conformità alla marcatura CE (Direttiva EMC 2014/30/UE; EN 61000-6-2, EN 61000-6-4)
• Direttiva RoHS 2011/65/UE
• Classificazione ambientale dell’alloggiamento: NEMA Tipo 4X e IP66 (verificato da BASEEFA)
