Descrizione

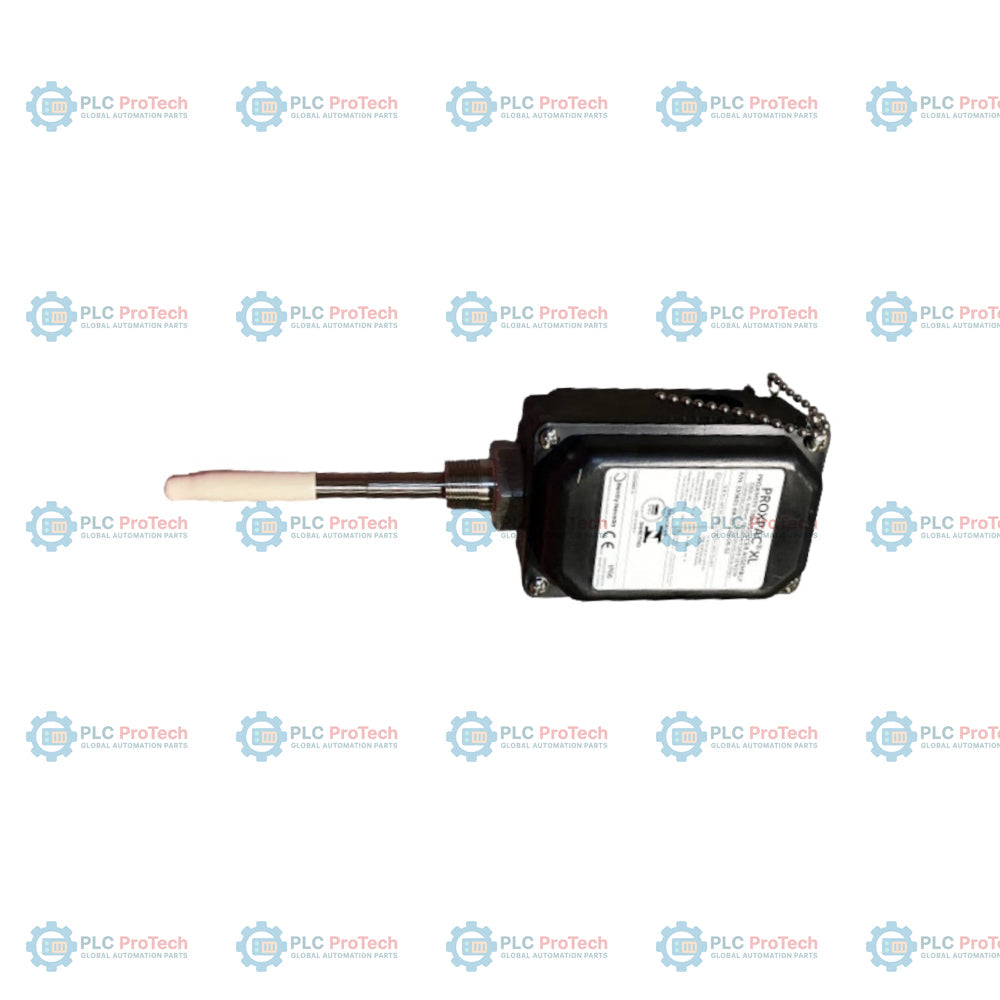

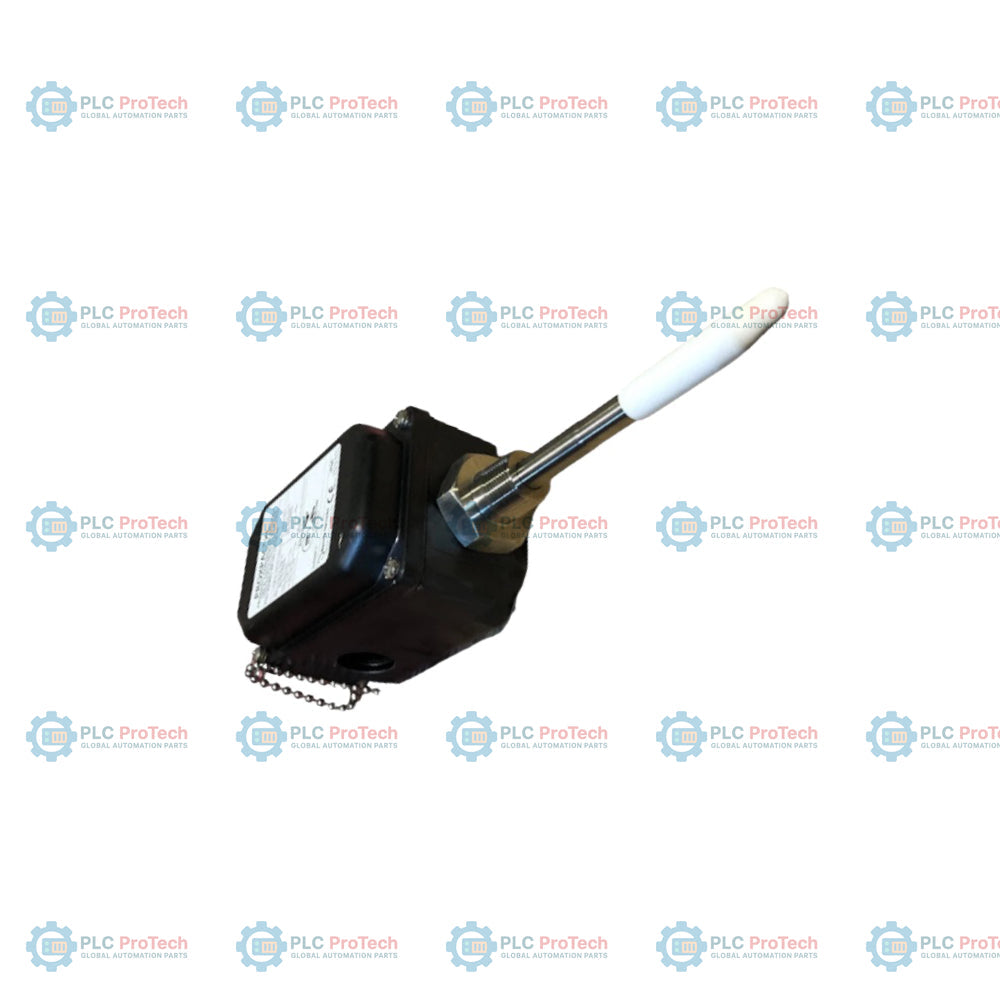

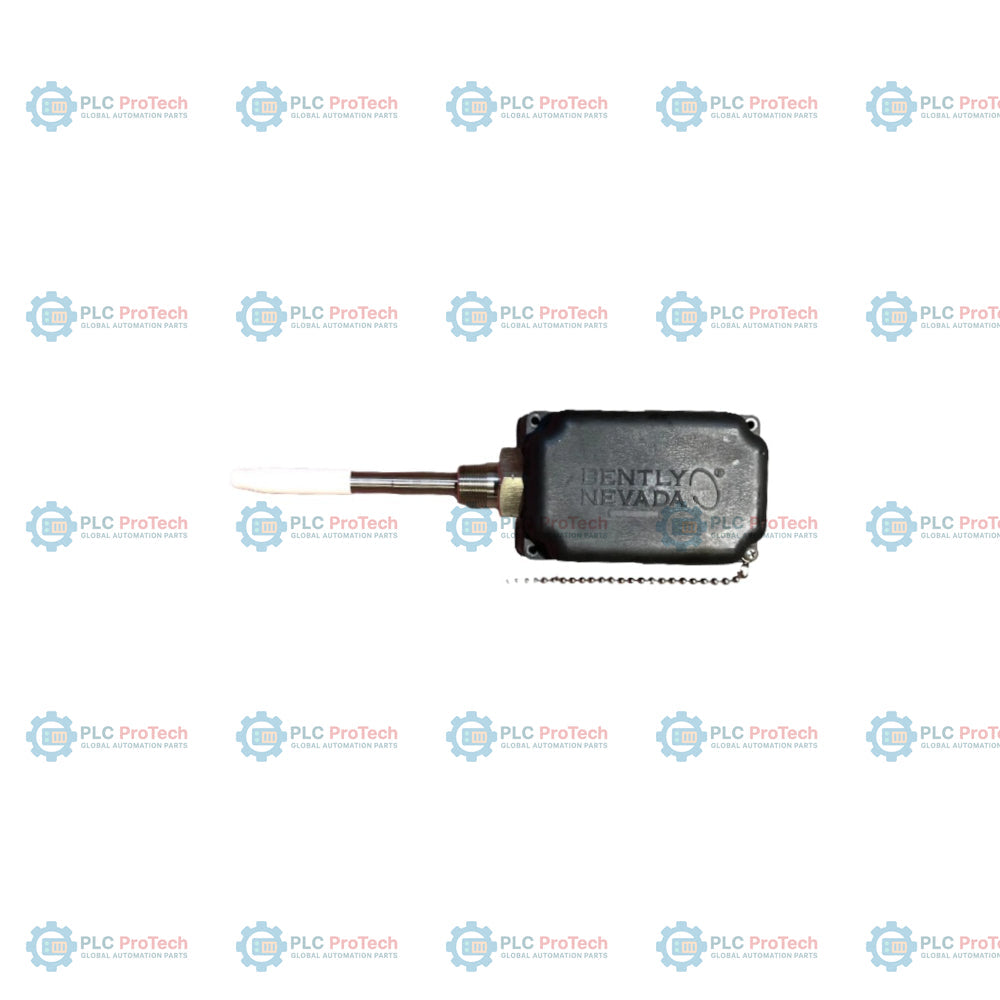

L'opzione 28 (sonda 3300 XL da 8 mm con approvazioni multiple) e l'opzione 150 (manicotto di penetrazione della sonda da 150 mm) definiscono questa configurazione esclusiva di PROXPAC XL — 330881-28-04-150-06-02Questo gruppo trasduttore integrato include un adattatore distanziatore da 40 mm e raccordi NPT con un riduttore in acciaio inossidabile, per fornire un sistema di monitoraggio autonomo che elimina i cavi di prolunga esterni. Montando il sensore Proximitor 3300 XL direttamente nel coperchio dell'alloggiamento, il cablaggio di campo collega direttamente i monitor del macchinario al gruppo PROXPAC XL, semplificando la complessità fisica complessiva.

A differenza delle opzioni di base prive di distanziatore meccanico, questa variante metrica utilizza una filettatura di montaggio NPT 3/4-14 (opzione 02), necessaria meccanicamente per sostenere l'adattatore distanziatore integrato da 40 mm (opzione 04). Il corpo è stampato in termoplastica avanzata di polifenilensolfuro (PPS) rinforzato con fibra di vetro, contenente fibre conduttive per irrobustire l'insieme esterno e proteggere l'interno da ambienti chimici aggressivi ed elettrostatici.

Caratteristiche

• L'opzione 28 integra una sonda di prossimità 3300 XL da 8 mm con approvazioni multiple per aree pericolose.
• L'opzione 04 fornisce un adattatore distanziatore metrico da 40 mm per facilitare l'integrazione nel carter del macchinario.
• Il manicotto dell'opzione 150 offre una lunghezza di penetrazione della sonda di 150 mm per una regolazione precisa della distanza.
• L'opzione 06 include un raccordo NPT 3/4-14, un riduttore in acciaio inossidabile da NPT 3/4-14 a NPT 1-1/2-14 e due tappi.
• L'opzione 02 fornisce la filettatura di montaggio NPT 3/4-14 necessaria per la stabilità strutturale del distanziatore.
• L'alloggiamento termoplastico avanzato in polifenilensolfuro (PPS) rinforzato con fibra di vetro previene l'accumulo elettrostatico.
• Il design completamente autonomo elimina la necessità di alloggiamenti separati per il Proximitor e di cavi di prolunga.
• La tenuta ambientale NEMA Tipo 4X e IP66 gestisce applicazioni impegnative in ambito chimico e marino.

Applicazioni

• Monitoraggio della posizione assiale e delle vibrazioni dell'albero in configurazioni di macchinari industriali gravosi.
• Sedi con condizioni ambientali gravose in cui è impraticabile utilizzare alloggiamenti separati per il Proximitor.
• Montaggio diretto sulla macchina quando il cablaggio di campo deve essere collegato direttamente ai rack di monitoraggio.
• Installazioni petrolchimiche, di generazione elettrica e di turbine a gas che richiedono apparecchiature certificate a sicurezza intrinseca.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

Assicurarsi che l'alloggiamento sia montato saldamente. La filettatura di montaggio 3/4-14 NPT (opzione 02) deve essere completamente innestata per garantire l'integrità strutturale dell'adattatore distanziatore. Rispettare i limiti di coppia raccomandati dal produttore: applicare 29,5 N-m (260 in-lb) al dado di fissaggio e 39,3 N-m (350 in-lb) al controdado del manicotto della sonda. Assicurarsi che le rondelle di tenuta, i tappi e i raccordi siano installati correttamente per impedire all'umidità di penetrare all'interno dell'alloggiamento attraverso i condotti.

Conformità e certificazioni

• Conforme alla marcatura CE europea
• Grado IP66 verificato da BASEEFA (rapporto T07/0709)
• Approvazioni per aree pericolose (opzione 28): a sicurezza intrinseca (Ex ia IIC T4/T5 Ga, Ex ia IIIC T90C/T105C Dc) e antiscintilla/a sicurezza aumentata (Ex nA IIC T4/T5 Gc, Ex ec IIC T4/T5 Gc) per ambienti classificati per zone
