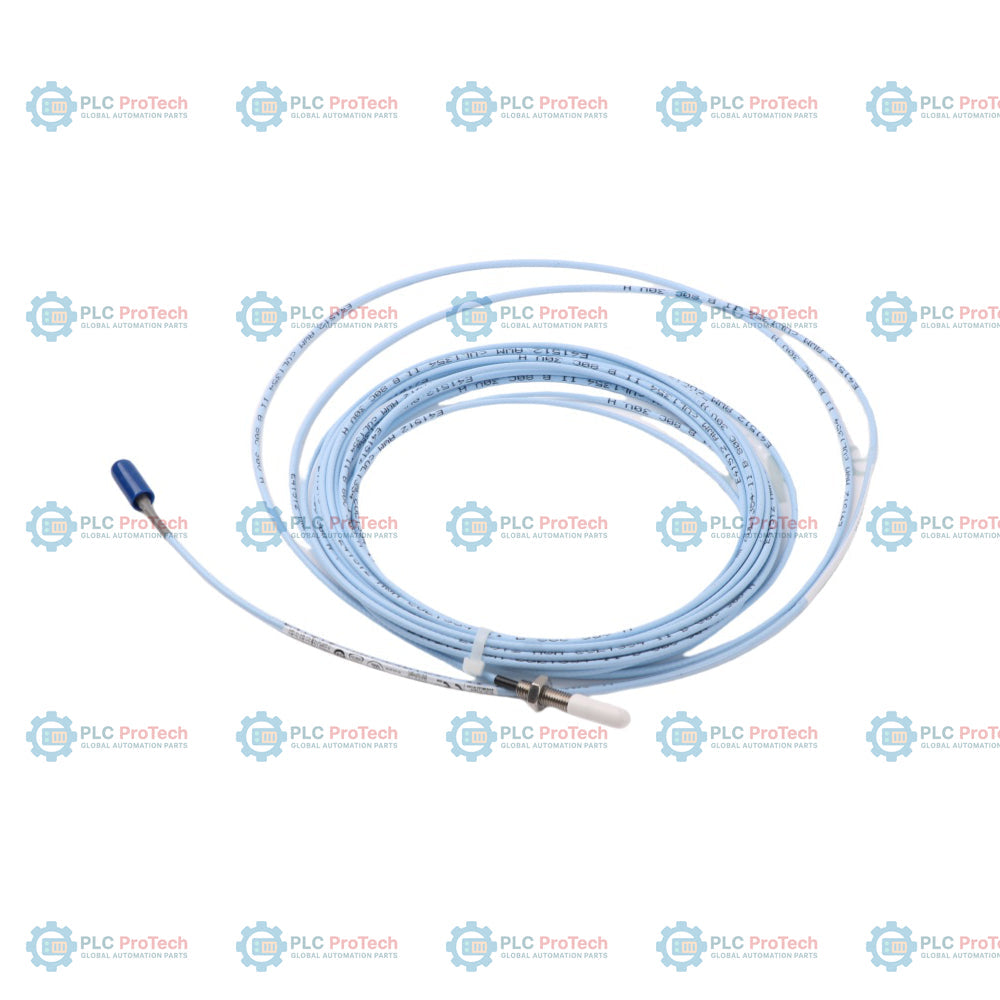

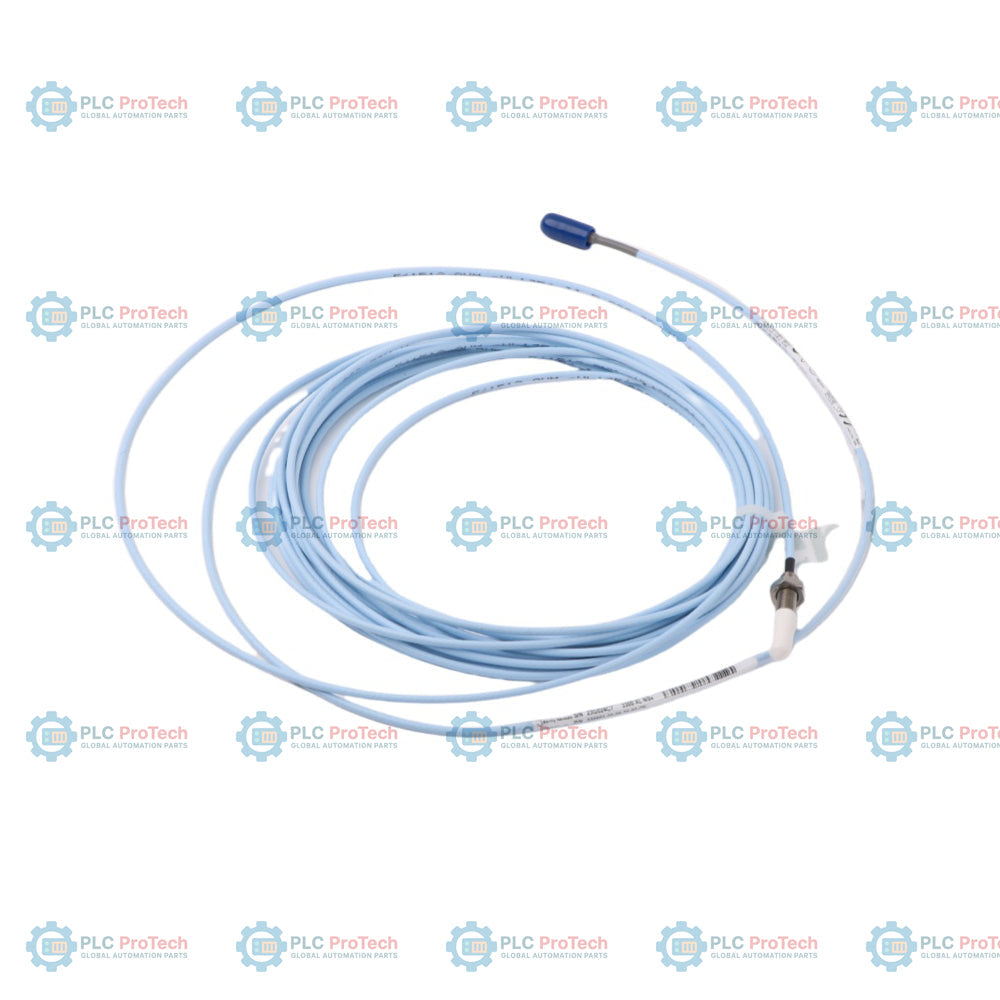

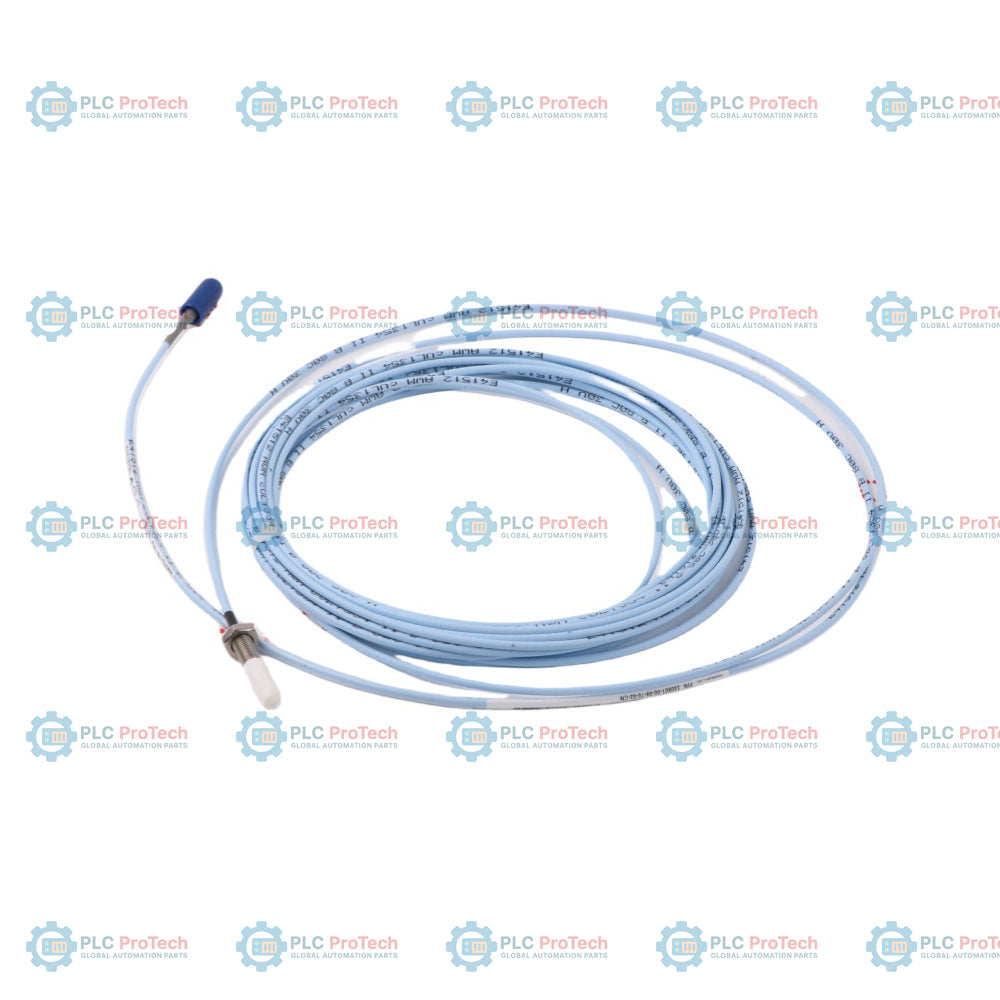

Sonde di prossimità Bently Nevada 330901-00-09-70-02-05 3300 NSv

SKU 330901-00-09-70-02-05

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 330901-00-09-70-02-05
Country of origin:United States
Product Type: Sonde di prossimità 3300 NSv
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 120g
Dimensions: 45 mm x 90 mm x 90 mm (A x L x P)
Shipping port: Xiamen
Warranty: 12 months

Descrizione

L'Opzione 00 (lunghezza non filettata di 0,0 pollici) e l'Opzione 09 (lunghezza complessiva del corpo di 0,9 pollici) specificano l'ingombro fisico di questa sonda di prossimità 3300 NSv 330901-00-09-70-02-05, calibrata per misurazioni senza contatto dello spostamento a correnti parassite su alberi di piccolo diametro e in spazi ridotti. Fornisce il feedback sulle vibrazioni radiali e sulla posizione assiale in condizioni industriali gravose.

A differenza delle varianti corazzate, come il modello 330902, questa sonda standard con montaggio 1/4-28 UNF-2A senza armatura è destinata alle installazioni all'interno di macchinari in cui il cablaggio esterno non richiede una canalina di protezione meccanica. Funziona insieme al sensore Proximitor 330980 e al cavo di prolunga 330930 come sistema abbinato, con una lunghezza totale di 7,0 metri.

Caratteristiche

Corpo della sonda in acciaio filettato 1/4-28 UNF-2A senza armatura protettiva
Lunghezza non filettata pari a zero (0,0 pollici) per massimizzare l'impegno della filettatura in custodie a parete sottile
Lunghezza complessiva del corpo di 0,9 pollici, adatta a spazi con ingombro ridotto
Cavo standard integrato da 7,0 metri con connettore coassiale ClickLoc miniaturizzato
Approvazioni multiple di enti internazionali (Opzione 05) per aree pericolose

Applicazioni

Monitoraggio delle vibrazioni dell'albero e della posizione assiale su macchinari con alberi di piccolo diametro
Misurazioni della dinamica del rotore su apparecchiature ad alta velocità con geometria del bersaglio limitata
Monitoraggio dello spostamento in turbine aeroderivative e riduttori industriali
Rilevamento senza contatto con spazio ridotto, quando i vincoli di spazio limitano l'uso di sonde più grandi

Informazioni per l'ordinazione

Opzione / Segmento	Codice su questo SKU	Descrizione / Significato
Numero di parte ordinabile	330901-00-09-70-02-05	Sonda 3300 NSv, filettatura 1/4-28 UNF, montaggio standard, senza armatura
A - Lunghezza non filettata	00	0,0 pollici (0 mm) di lunghezza non filettata
B - Lunghezza complessiva del corpo	09	0,9 pollici (23 mm) di lunghezza complessiva del corpo
C - Lunghezza totale	70	7,0 metri (23,0 piedi) di lunghezza totale del sistema
D - Tipo di connettore e cavo	02	Connettore coassiale ClickLoc miniaturizzato, cavo standard
E - Approvazione dell'ente	05	Approvazioni multiple (incluse CSA, ATEX, IECEx)

Specifiche tecniche

Produttore	Bently Nevada
Numero di parte	330901-00-09-70-02-05
Famiglia del prodotto	Sistema di trasduttori di prossimità 3300 XL NSv
Filettatura della sonda	1/4-28 UNF-2A
Lunghezza non filettata	0.0 pollici (0 mm)
Lunghezza del corpo	0.9 pollici (23 mm)
Lunghezza totale della sonda	7.0 m (23.0 piedi)
Opzione armatura	Senza armatura (cavo standard con guaina in FEP)
Connettore	Connettore coassiale maschio ClickLoc miniaturizzato
Materiale target	Acciaio AISI 4140 (calibrazione standard)
Intervallo lineare	1.5 mm (60 mils), tipicamente da 0.25 a 1.75 mm (da 10 a 70 mils)
Impostazione della distanza consigliata	1.0 mm (40 mils)
Fattore di scala incrementale (ISF)	7.87 V/mm (200 mV/mil) +12.5% / -20% tipico nell'intervallo lineare
Deviazione dalla retta di miglior interpolazione (DSL)	Inferiore a +/-0.06 mm (+/-2.3 mils) nell'intervallo lineare
Risposta in frequenza	Da 0 a 10 kHz (+0, -3 dB)
Resistenza CC della sonda (Rprobe)	5.9 +/- 0.9 ohm (per una lunghezza di 7.0 m)
Intervallo di temperatura operativa	-52 degC a +177 degC (-62 degF a +351 degF)
Tenuta alla pressione	Guarnizione O-ring in Viton tra la punta della sonda e il corpo
Materiale della punta della sonda	Solfuro di polifenilene (PPS)
Materiale del corpo della sonda	Acciaio inossidabile AISI 304 (SST)
Resistenza alla trazione	220 N (50 lb) massimi nominali dal corpo della sonda al cavo della sonda

Linee guida per l'installazione

Le sonde con filettatura standard 1/4-28 UNF sono fornite con un dado di bloccaggio da 7/16 di pollice e superfici piane per chiave da 7/32 di pollice. Assicurarsi che la staffa di montaggio sia rigida per evitare letture di vibrazioni errate e verificare che il connettore tra la sonda e il cavo di prolunga sia isolato con nastro siliconico o protezioni per connettori, per impedire l'ingresso di olio e umidità. L'esposizione prolungata della guarnizione in Viton a temperature inferiori a -34 degC (-30 degF) può compromettere la barriera di pressione.

Conformità e certificazioni

Norme EMC: EN 61000-6-2, EN 61000-6-4 (Direttiva EMC 2014/30/UE)
Norme RoHS: Direttiva ROHS 2011/65/UE
Approvazioni per aree pericolose: Classe I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Classe I, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III (approvazioni ia se installato secondo il disegno Bently 141092)
Sicurezza funzionale: certificato SIL 2

FAQ

Qual è il significato della lunghezza non filettata (opzione 00) su questa sonda?

L'opzione 00 specifica una lunghezza non filettata di 0,0 pollici, il che significa che il corpo della sonda è completamente filettato. Ciò massimizza l'innesto della filettatura ed è ideale per il montaggio in carter di macchinari con pareti sottili, dove è richiesta la massima stabilità.

Quali sono i requisiti relativi al diametro dell'albero target per il sistema 3300 NSv?

Il sistema 3300 NSv è progettato per geometrie target ridotte. Le misurazioni delle vibrazioni radiali o della posizione su alberi di diametro inferiore a 20 mm (0,8 pollici) comportano in genere una variazione inferiore al 10% del fattore di scala medio (ASF).

Quali cavi e sensori Proximitor sono compatibili con questa sonda?

Questa sonda deve essere abbinata a un cavo di prolunga 3300 NSv (come il 330930) e a un sensore Proximitor 3300 XL NSv (come il 330980). La lunghezza totale della sonda e del cavo di prolunga combinati deve corrispondere alla lunghezza del sistema del sensore Proximitor (7,0 metri).

Che cosa rappresenta l'opzione 05 per il parametro relativo alle approvazioni degli enti?

L'opzione 05 indica molteplici approvazioni di enti internazionali, tra cui le certificazioni ATEX, IECEx e CSA per installazioni a sicurezza intrinseca e non incendive in aree pericolose.
