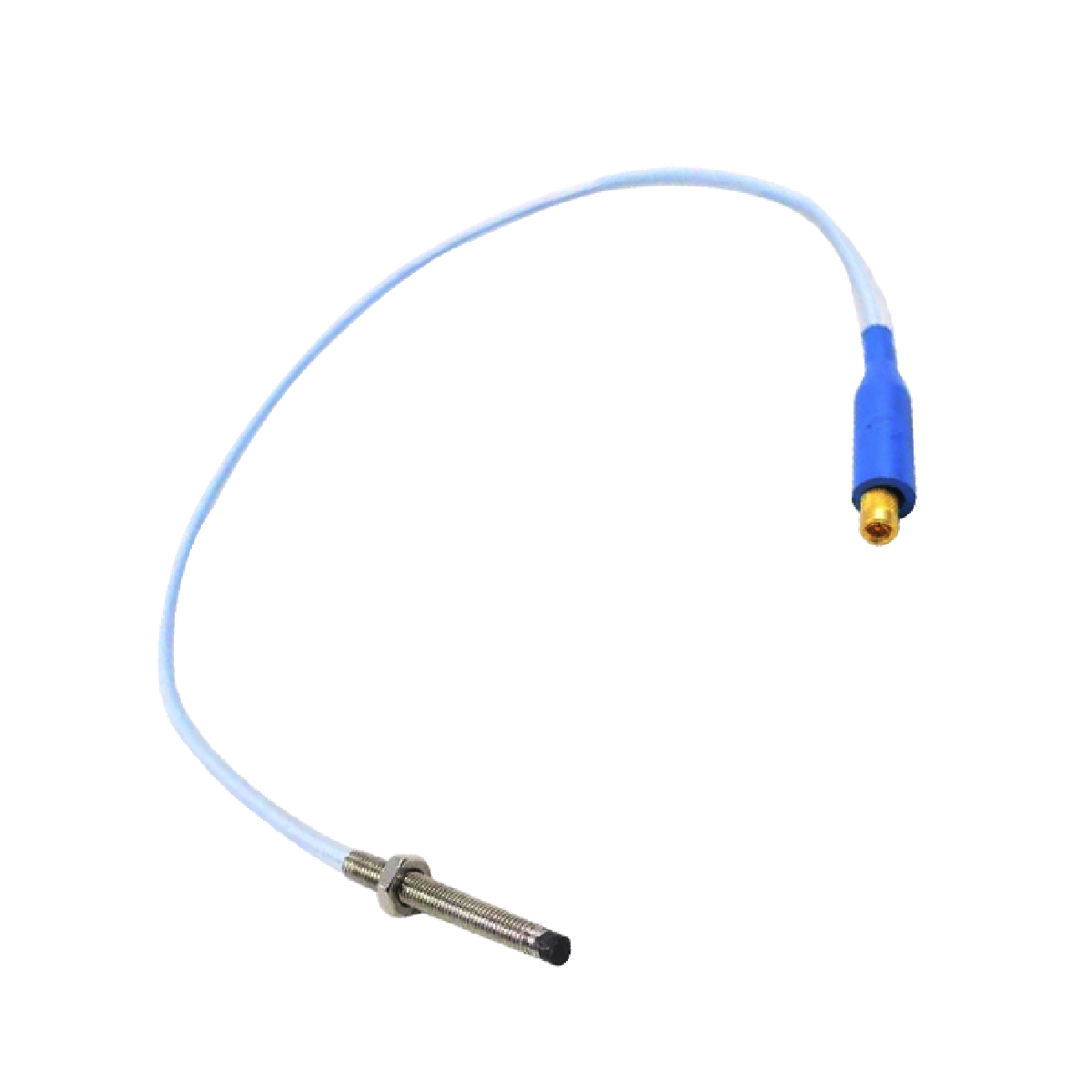

Sonda di prossimità Bently Nevada 330901-00-78-10-02-00 3300 XL NSv

Descrizione

La Bently Nevada 330901-00-78-10-02-00 è una sonda di prossimità 3300 NSv non corazzata, progettata con precisione e dotata di una configurazione di filettatura 1/4-28 UNF, che costituisce un componente fondamentale del sistema di trasduttori di prossimità 3300 XL NSv. Basato su avanzati principi delle correnti parassite, il sistema trasduttore genera una tensione di uscita direttamente proporzionale alla distanza fisica tra la punta della sonda e la superficie target conduttiva osservata, calibrato nativamente in fabbrica su un target in acciaio AISI 4140. Questo sensore specializzato è ottimizzato appositamente per installazioni di macchinari con spazio fisico limitato, controalesature profonde, vincoli di visuale laterale o limiti di montaggio posteriore ridotti, dove le sonde di prossimità standard da 5 mm e 8 mm non possono operare efficacemente.

Con il suo intervallo lineare compatto di 1.5 mm (60 mil), la 330901-00-78-10-02-00 eccelle nelle applicazioni con target ridotti, come il monitoraggio delle vibrazioni radiali continue di alberi su piccoli rotori con diametro inferiore a 51 mm (2 in) o la misurazione dello spostamento della spinta assiale su superfici target strette inferiori a 15 mm (0.6 in). Il design integra una punta in polifenilene solfuro (PPS) tramite un metodo di stampaggio TipLoc brevettato, per realizzare un legame sigillato a pressione altamente stabile con l'alloggiamento della sonda in acciaio inossidabile AISI 304. A livello meccanico, un giunto CableLoc brevettato ancora direttamente l'anima del cavo coassiale da 75 ohm alla struttura della punta, mantenendo una resistenza massima alla trazione nominale fino a 220 N (50 lb). Dotata di un connettore ClickLoc in ottone placcato oro, la sonda offre un innesto con blocco automatico che mantiene la resistenza di contatto e la continuità elettrica nonostante vibrazioni intense e prolungate dei macchinari industriali.

Caratteristiche

• Specializzazione per spazi ridotti: Progettata specificamente per ambienti con macchinari dotati di profili di controalesatura stretti, limiti di visuale laterale o profili target ridotti, dove i sistemi standard da 5 mm e 8 mm subiscono distorsioni sul campo.
• Rilevamento di target di piccolo diametro: Stabilità operativa confermata su alberi rotanti con diametro fino a 51 mm (2 in) e su superfici target piane per la posizione assiale fino a 15 mm (0.6 in).
• Stampaggio TipLoc avanzato: Presenta un legame altamente robusto che collega direttamente la punta della sonda in polifenilene solfuro (PPS), resistente agli agenti chimici, al gruppo del corpo in acciaio inossidabile.
• Sicurezza CableLoc integrata: Offre un'eccezionale resistenza massima alla trazione nominale di 220 N (50 lb) dal corpo della sonda al punto di giunzione con il cavo della sonda.
• Giunti ClickLoc antivibranti: Utilizza connettori coassiali in ottone placcato oro che si bloccano fisicamente in posizione quando vengono serrati a mano, eliminando il rischio di interruzioni del segnale.
• Maggiore resistenza alle sostanze chimiche di processo: Offre una maggiore resistenza chimica rispetto ai sensori storici della serie 3300 RAM, proteggendo le bobine interne dai fluidi aggressivi dei compressori di processo.
• Compatibilità drop-in con sistemi legacy: Compatibilità diretta e intercambiabilità meccanica con le precedenti configurazioni di sonde di prossimità e cavi di prolunga della serie Bently Nevada 3300 RAM.

Applicazioni

• Compressori d'aria centrifughi: Monitoraggio continuo di giranti ad alta velocità, vibrazioni radiali dinamiche ed espansione termica dell'albero.
• Compressori per refrigerazione industriale: Monitoraggio per la protezione dei macchinari all'interno di apparecchiature di raffreddamento e refrigerazione di processo con giochi ridotti.
• Compressori di gas di processo: Monitoraggio senza contatto dello spostamento della carcassa della macchina e dell'orbita strutturale in flussi aggressivi di estrazione di petrolio e gas.
• Sistemi tachimetrici e a velocità zero: Monitoraggio degli impulsi ad alta frequenza su configurazioni di ingranaggi piccoli con più denti per acquisire la vera velocità zero e l'accelerazione rotazionale.
• Sistemi di riferimento di fase: Generazione di marcatori temporali Keyphasor una volta per giro su spallamenti stretti dell'albero per la profilazione diagnostica della fase delle vibrazioni.

Informazioni per l'ordine

La suddivisione esplicita del profilo di configurazione per 330901-00-78-10-02-00 l'opzione della sonda metrica-frazionaria è presentata di seguito sulla base della documentazione di fabbrica:

Specifiche tecniche

Specifiche elettriche e prestazionali

Specifiche meccaniche e dei materiali

Limiti ambientali

Connessioni/Interfacce

Le interfacce elettriche del Sistema di trasduttori di prossimità 3300 XL NSv mantengono una conversione del segnale uniforme lungo l'intero circuito di misura:

Linee guida per l'installazione

• Regolazione della distanza della sonda: avvitare manualmente la sonda in posizione fino a ottenere una distanza meccanica dalla superficie del bersaglio di 1.0 mm (40 mil). Verificare con un voltmetro digitale sui terminali di uscita del Proximitor per assicurarsi che la lettura di base sia di circa -7 Vdc (il punto medio dell'intervallo lineare del campo).
• Limiti di innesto della filettatura: per la configurazione con filettatura 1/4-28 UNF, non consentire che la profondità totale di innesto meccanico della filettatura all'interno del foro della staffa superi 0.375 pollici. Un innesto della filettatura superiore a 1,5 volte il diametro nominale rischia di causare bloccaggi durante l'installazione.
• Preparazione dei fori di montaggio: durante la foratura e la maschiatura dei fori di montaggio in loco per l'opzione con corpo 1/4-28, utilizzare una punta per maschiatura n. 3 o superiore per evitare danni alla filettatura.
• Distanza per la prevenzione della diafonia: per prevenire la sovrapposizione dei campi elettromagnetici emessi e gli errori di misurazione irregolari su alberi piccoli, mantenere una distanza minima di separazione tra le punte delle sonde di 25 mm (1.0 in) per gli allineamenti assiali o di 23 mm (0.9 in) per le configurazioni radiali parallele.
• Profilo di ingombro della svasatura: assicurarsi che il diametro della cavità circostante della svasatura sia di almeno 9.5 mm (0.375 in), con un minimo consigliato di 13 mm (0.5 in). Cavità inferiori a 13 mm modificheranno il fattore di scala a grandi distanze.
• Protocollo di accoppiamento ClickLoc: le connessioni dei giunti devono essere serrate saldamente a mano fino a percepire uno scatto meccanico udibile. Se si utilizza un utensile per accoppiare connettori in ottone misti non-XL, non superare la coppia massima di 0.56 Nm (5 in lb).
• Installazione per la protezione dall'umidità: applicare protezioni per connettori autorizzate dal produttore su tutte le giunzioni dei cavi negli ambienti umidi. Utilizzare il nastro in silicone in dotazione solo in ambienti privi di contatto diretto e continuo con olio per turbine.

Conformità e certificazioni

• Conformità alla direttiva EMC: pienamente conforme alla direttiva della Comunità Europea EMC 2014/30/UE.
• Norme di sicurezza industriale: completamente valutato secondo EN 61000-6-2 (immunità industriale) e EN 61000-6-4 (emissioni industriali).
• Conformità alla direttiva RoHS: conforme ai parametri di conformità della direttiva europea RoHS 2011/65/UE.
• Registrazione China RoHS: designazione del periodo certificato di utilizzo per la protezione ambientale (EFUP) di 15 anni secondo le normative SJ/T 11364-2024.
• Certificazione di sicurezza funzionale: verificata per l'uso in sistemi strumentati di sicurezza, con capacità SIL 2 a HFT=0 e capacità SIL 3 a HFT=1.
