Descrizione

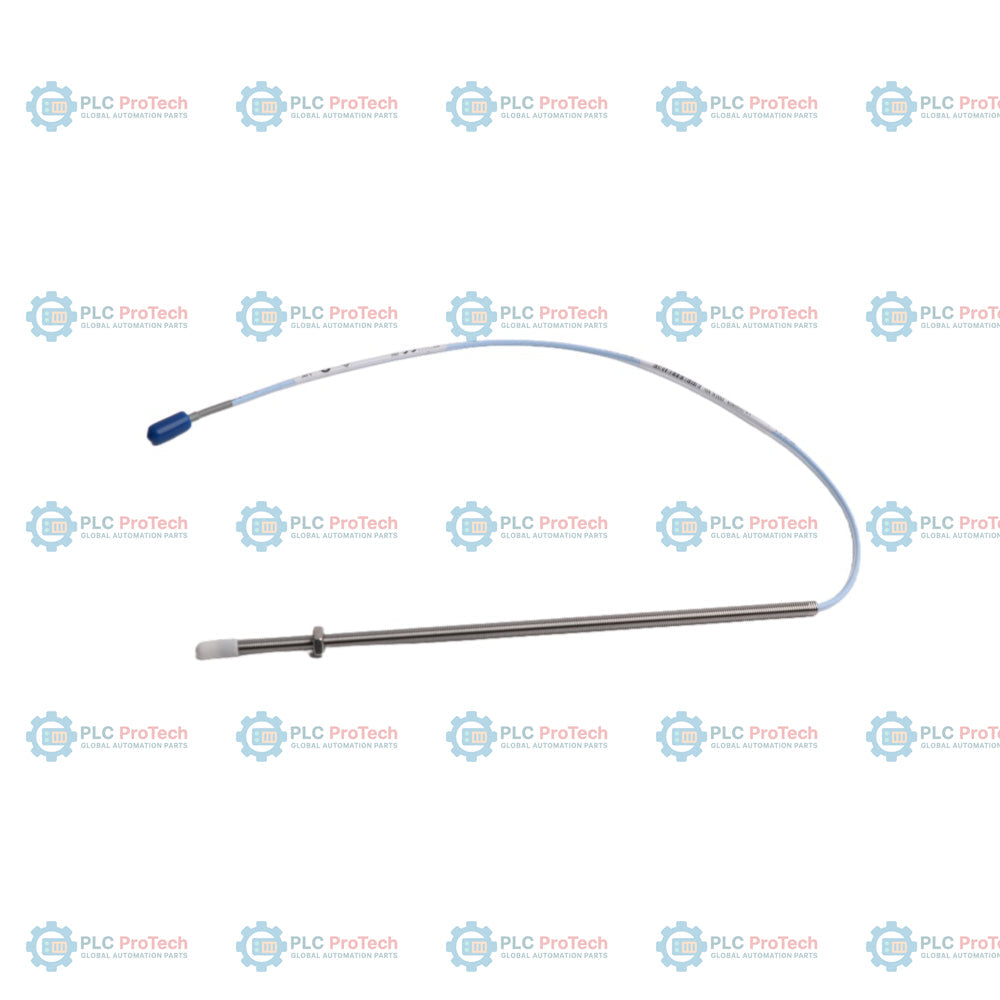

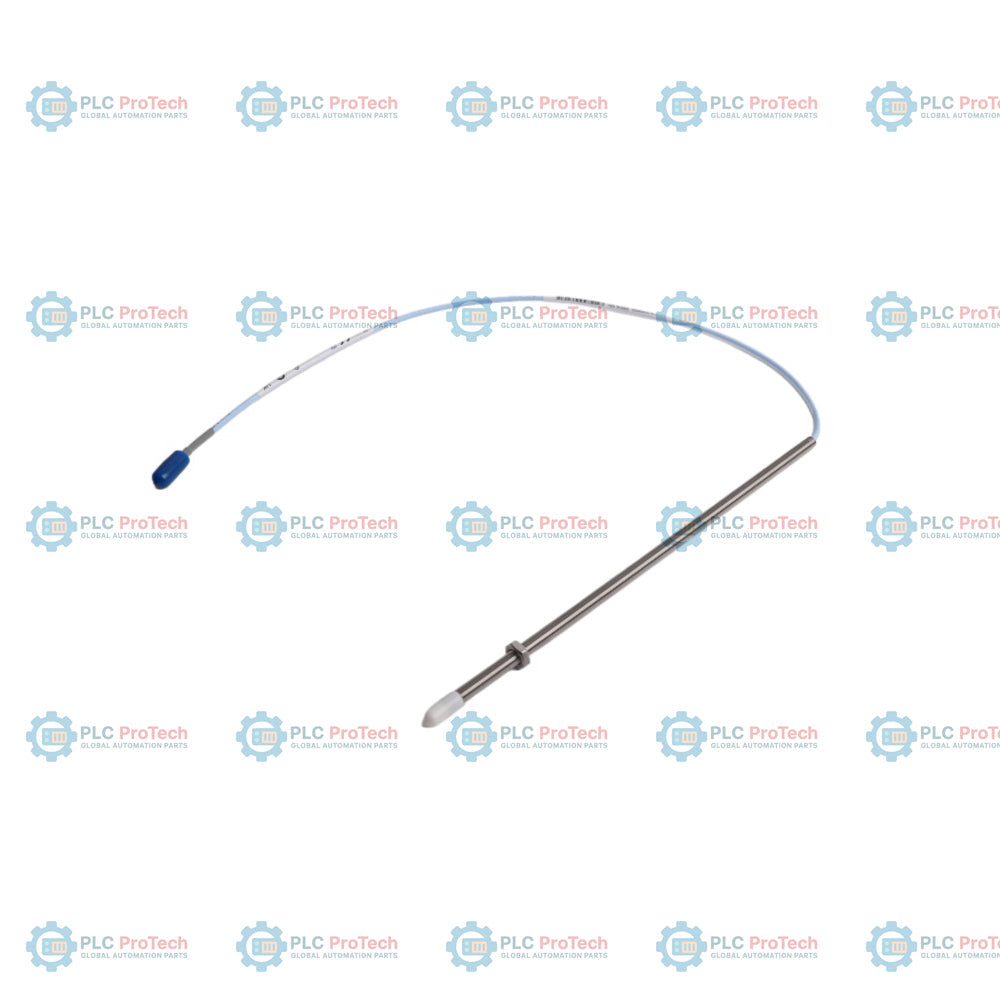

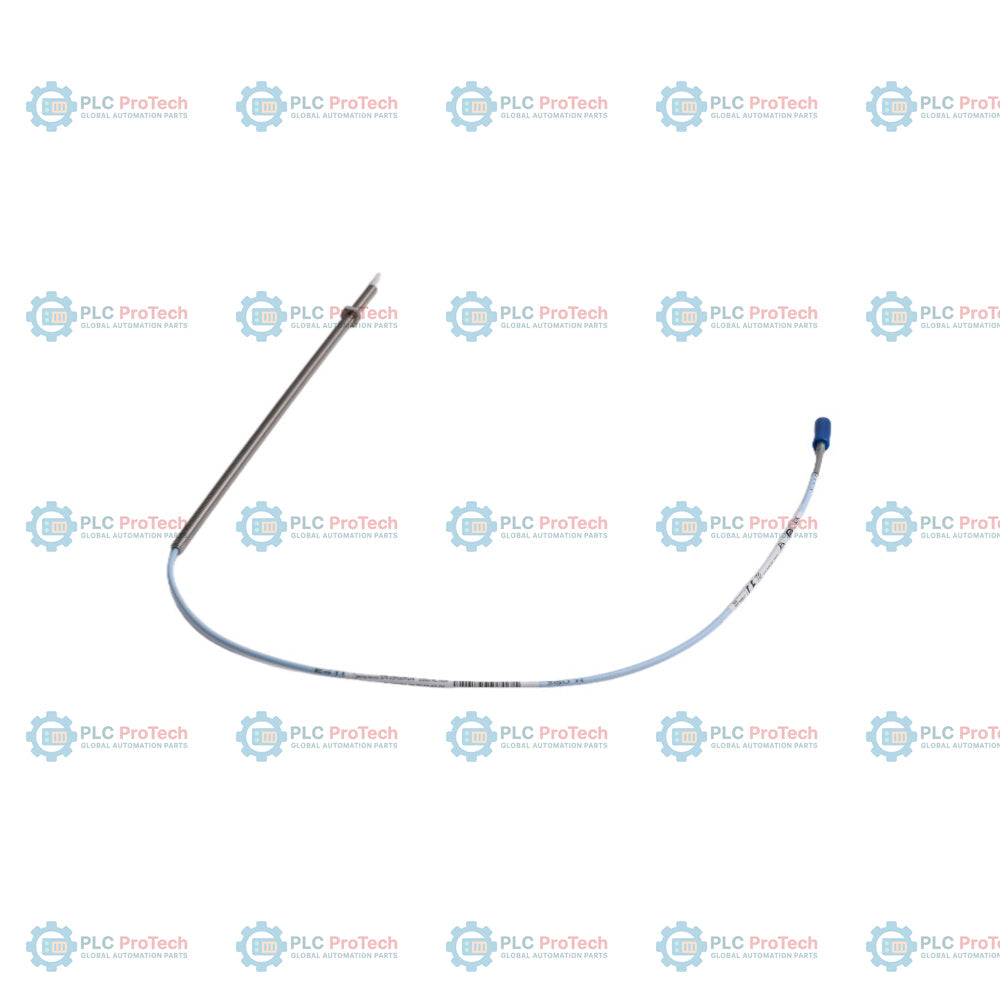

330901-00-96-10-02-05 specifica questa configurazione della sonda di prossimità 3300 NSv, dotata di filettatura 1/4-28 UNF senza armatura, lunghezza non filettata di 0,0 in, lunghezza complessiva della custodia di 9,6 in, lunghezza totale della sonda di 1,0 m (39 in), connettore coassiale miniaturizzato ClickLoc su un cavo standard e approvazioni multiple degli enti certificatori. Questo sensore di spostamento a correnti parassite senza contatto è progettato per spazi ridotti e aree target con accesso limitato, dove le sonde di diametro standard non possono essere installate, ad esempio in macchinari rotanti con alesaggio ridotto e turbine a gas aeroderivative. Fornisce un'uscita di tensione di distanza precisa, direttamente proporzionale alla distanza fisica tra la punta della sonda e la superficie target.

A differenza delle varianti simili corazzate, come la serie 330902, che utilizzano un'armatura integrata in acciaio inossidabile, la configurazione 330901 utilizza un cavo coassiale standard non corazzato, isolato in FEP, per facilitare il passaggio in condotti interni stretti. Questa variante specifica ha una lunghezza della custodia di 9,6 in (Option 96) ed è completamente filettata (lunghezza non filettata Option 00). Funziona come parte di un sistema completo di trasduttore di prossimità 3300 XL NSv, interfacciandosi con un cavo di prolunga 330930 e un sensore Proximitor 330980 per ottenere un intervallo di misura lineare di 1,5 mm (60 mil).

Caratteristiche

• Filettatura e armatura della sonda: configurazione con filettatura 1/4-28 UNF-2A senza armatura protettiva in acciaio inossidabile.
• Dimensioni meccaniche: lunghezza non filettata di 0,0 in (custodia completamente filettata), abbinata a una lunghezza complessiva della custodia di 9,6 in.
• Lunghezza totale del cavo: cavo della sonda coassiale standard isolato in FEP, da 1,0 m (39 in).
• Connettore ClickLoc: connettore coassiale miniaturizzato ClickLoc in ottone placcato oro, resistente all'allentamento causato dalle vibrazioni.
• Certificazione per aree pericolose: pacchetto Option 05 Multiple Approvals (incluse le certificazioni ATEX, IECEx e nordamericane per la sicurezza intrinseca).
• Struttura punta-custodia: stampaggio TipLoc per un robusto collegamento tra la punta della sonda in solfuro di polifenilene (PPS) e la custodia in acciaio inossidabile AISI 304.
• Attacco sicuro del cavo: design CableLoc che garantisce una resistenza alla trazione fino a 220 N (50 lb) tra il cavo della sonda e il gruppo della punta.

Applicazioni

• Macchinari rotanti con alberi di piccolo diametro, con giochi ridotti o aree target limitate.
• Turbine a gas aeroderivative e turbocompressori ad alta velocità con geometria di montaggio limitata.
• Misurazioni della posizione assiale dell'albero e delle vibrazioni radiali in cui è necessario ridurre al minimo il diafonia in configurazioni dense.
• Ambienti con macchinari che richiedono un'elevata resistenza chimica ai gas di processo e ai lubrificanti sintetici.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l’installazione

• Impostazione della distanza: Utilizzare un voltmetro digitale per impostare la distanza iniziale consigliata di 1.0 mm (40 mils), corrispondente a un’uscita di tensione di polarizzazione nominale.
• Impegno della filettatura: Non superare la lunghezza massima di impegno della filettatura di 0.375 in per filettature 1/4-28, per evitare il grippaggio.
• Serraggio: Serrare i corpi della sonda 1/4-28 alla coppia consigliata di 5.1 N m (45 in lb) e a una coppia nominale massima di 7.3 N m (65 in lb).
• Raggio di curvatura: Durante l’installazione, mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in) sia per il cavo della sonda sia per il cavo di prolunga.
• Instradamento dei cavi: Utilizzare tubazioni o canaline portacavi per proteggere il cavo coassiale non armato. Fissare i collegamenti con nastro siliconico autoagglomerante o protezioni per connettori in ambienti oleosi.
• Tenuta alla pressione: Sebbene la sonda sia dotata di una guarnizione toroidale in Viton, l’esposizione prolungata a temperature inferiori a -34 degC (-30 degF) può compromettere la flessibilità della guarnizione.

Conformità e certificazioni

• Sicurezza elettrica: Certificato SIL 2 (HFT=0), SIL 3 (HFT=1) per la sicurezza funzionale.
• Classificazioni delle aree pericolose: Ex ia IIC T5...T1 Ga, Ex ia IIIC T90degC...T280degC Dc (EPL Ga/Dc a sicurezza intrinseca), Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc (EPL Gc antiscintilla/a sicurezza aumentata) quando collegato secondo il disegno 141092 o 140979.
• Compatibilità elettromagnetica (EMC): Direttiva EMC dell’Unione Europea 2014/30/UE, EN 61000-6-2 (Immunità), EN 61000-6-4 (Emissioni).
• Conformità ambientale: Direttiva RoHS 2011/65/UE, RoHS cinese (EFUP 15 anni).
• Standard marittimi: Conforme agli standard ABS e ad altre normative di classificazione marittima per strutture offshore e navi.
