Bently Nevada 330902-00-30-05-02-05 3300 NSv Sonda di prossimità

Descrizione

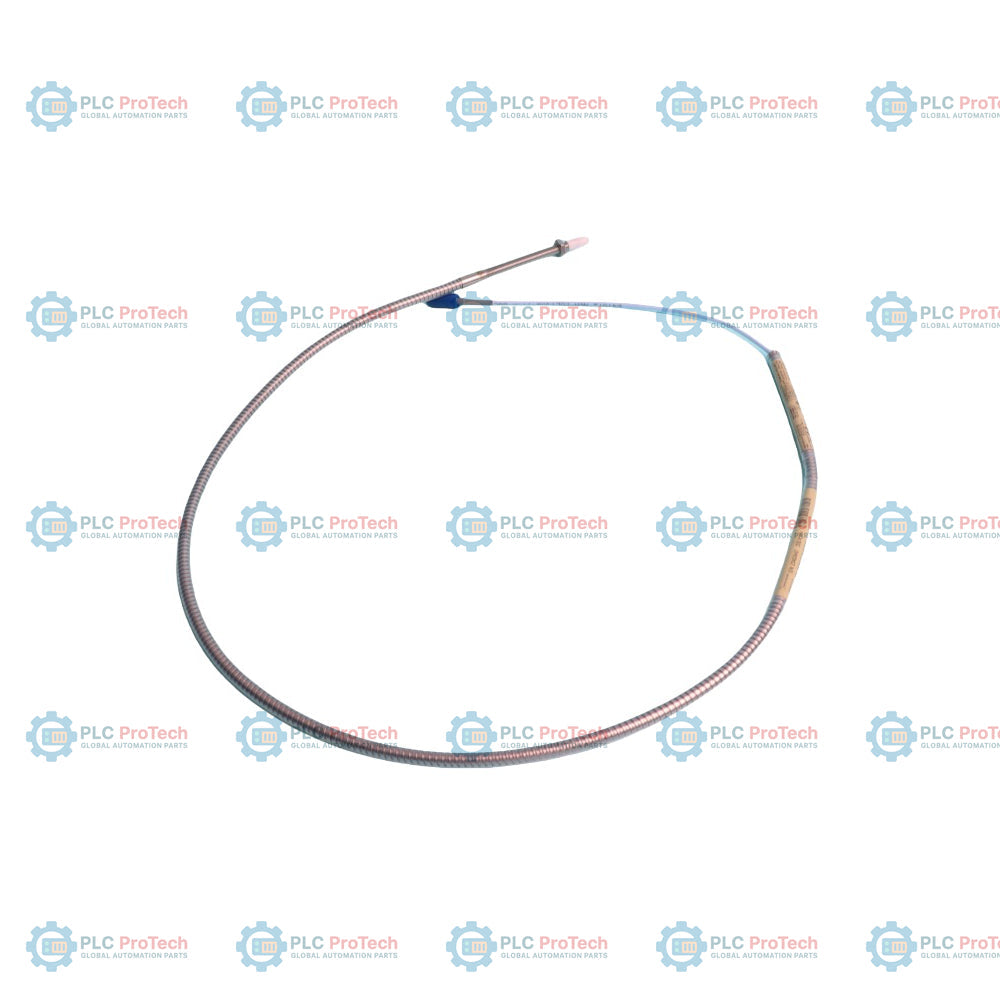

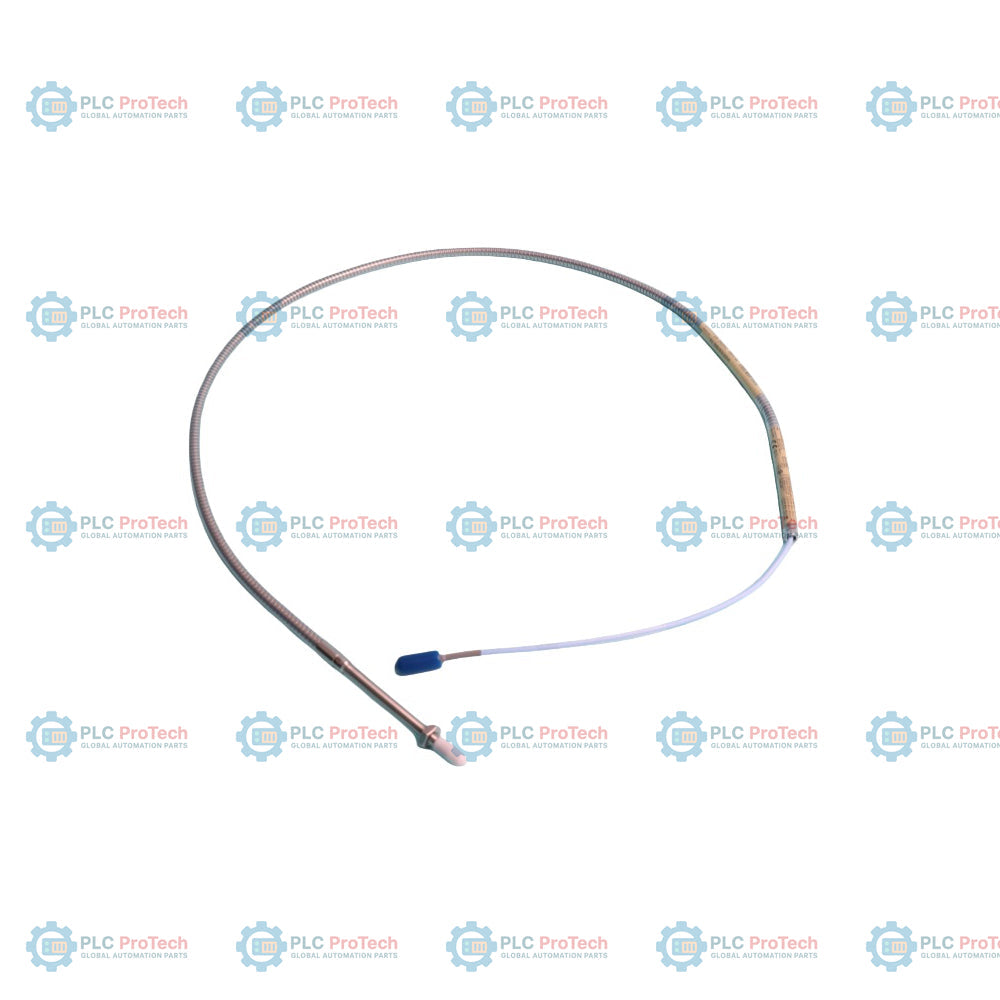

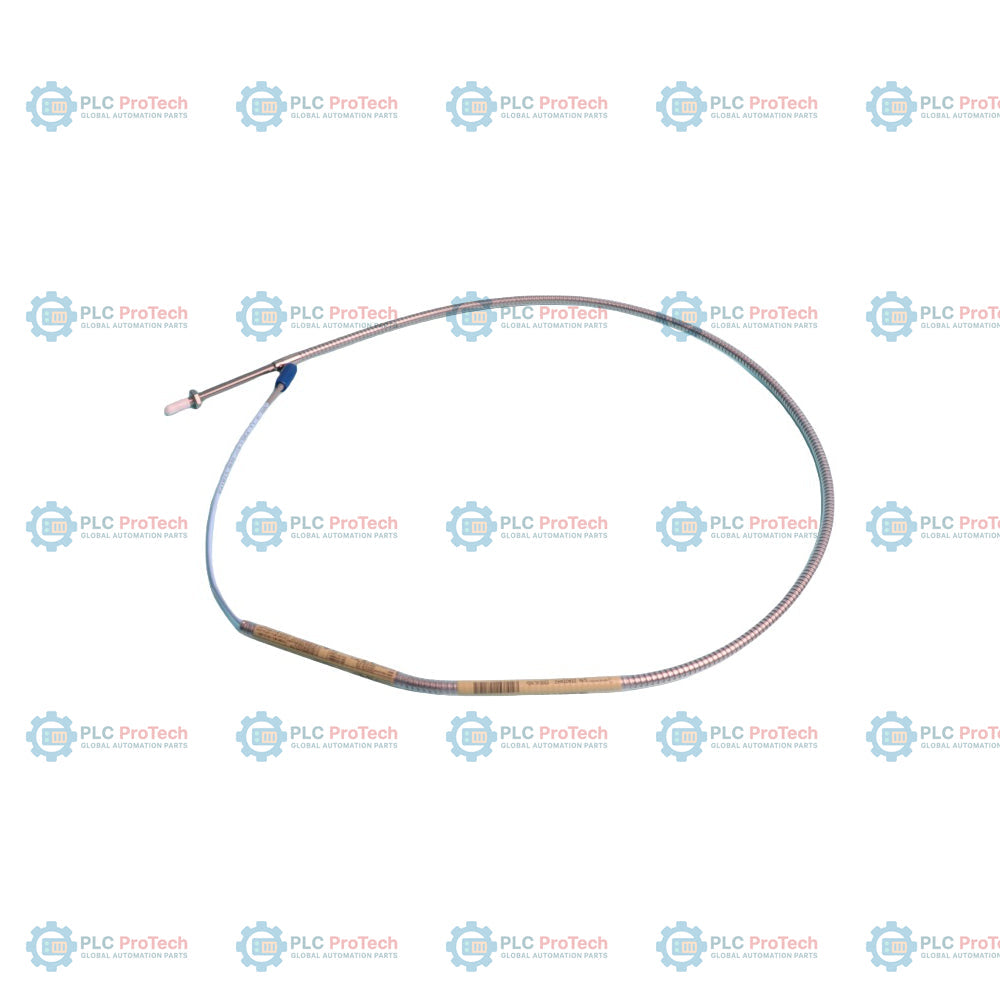

330902-00-30-05-02-05 specifica questa configurazione standard-mount della Sonda di prossimità 3300 NSv, con filettatura 1/4-28 UNF, armatura integrata in acciaio inossidabile, 0,0 in di lunghezza non filettata, 3,0 in di lunghezza complessiva del corpo, 0,5 m (20 in) di lunghezza totale della sonda, un connettore coassiale ClickLoc miniaturizzato su un cavo standard e approvazioni multiple degli enti certificatori.

Questa configurazione di sonda corazzata protegge il cavo coassiale FEP isolato da 75 ohm dall'usura fisica e dai danni ambientali all'interno di alloggiamenti di macchinari ristretti. Funziona all'interno del sistema di trasduttori 3300 XL NSv, interfacciandosi con un cavo di prolunga 330930 e un sensore Proximitor 330980 per misurare lo spostamento statico e dinamico senza contatto su macchinari con aree target ridotte o spazi liberi limitati.

Caratteristiche

• Sonda filettata con montaggio standard, configurazione con filettatura 1/4-28 UNF-2A e armatura integrata in acciaio inossidabile.
• Lunghezza non filettata Opzione 00, che fornisce un corpo completamente filettato da 3,0 in (Opzione 30) per una regolazione flessibile della profondità.
• Lunghezza totale della sonda di 0,5 m (20 in) (Opzione 05), con cavo coassiale FEP standard isolato da 75 ohm.
• Connettore coassiale maschio ClickLoc miniaturizzato (Opzione 02) con bloccaggio sicuro senza utensili.
• Pacchetto di approvazioni multiple Opzione 05, comprendente certificazioni per aree pericolose (CSA, ATEX, IECEx).
• Materiale della punta della sonda in solfuro di polifenilene (PPS), stampato con la tecnologia brevettata TipLoc per un robusto collegamento meccanico.
• Design brevettato CableLoc, che fornisce una resistenza alla trazione fino a 220 N (50 lb) tra il corpo della sonda e il cavo.

Applicazioni

• Monitoraggio delle vibrazioni e della posizione radiale su alberi con cuscinetti a film fluido di dimensioni inferiori a 51 mm (2,0 in).
• Misurazioni della posizione assiale (spinta) su target piani di dimensioni inferiori a 15 mm (0,6 in).
• Compressori d'aria centrifughi, compressori per refrigerazione e compressori di gas di processo ad alta velocità.
• Turbine a gas aeroderivative e macchinari con spazi liberi fortemente limitati nel controforo, nella vista laterale o posteriore.
• Generazione dei segnali per tachimetro, velocità zero e riferimento di fase (Keyphasor).

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Assicurarsi che il cavo della sonda e l'armatura rispettino il raggio minimo di curvatura di 25.4 mm (1.0 in) durante l'installazione e il passaggio.
• Serrare la custodia della sonda 1/4-28 UNF alla coppia di installazione consigliata di 5.1 N m (45 in lb); non superare il limite nominale massimo di 7.3 N m (65 in lb) per evitare di danneggiare la custodia.
• Assicurarsi che la lunghezza non filettata della sonda sia inferiore di almeno 0.7 pollici rispetto alla lunghezza della custodia, per mantenere il supporto strutturale.
• Utilizzare un'impostazione meccanica della distanza di 1.0 mm (40 mils) per posizionare il sistema al centro del suo intervallo lineare di 1.5 mm.
• Proteggere i collegamenti standard tra sonda e cavo di prolunga utilizzando protezioni per connettori o nastro di silicone per impedire l'ingresso di olio e umidità. Non applicare il nastro di silicone se esposto all'olio di turbina.

Conformità e certificazioni

• CSA/NRTL/C: Classe I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Classe I, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III (a sicurezza intrinseca)
• ATEX/IECEx: Ex ia IIC T5...T1 Ga (EPL Ga), Ex ia IIIC T90 degC...T280 degC Dc (EPL Dc), Ex nA/ec IIC T5...T1 Gc (EPL Gc)
• Direttiva EMC: 2014/30/EU (EN 61000-6-2, EN 61000-6-4)
• Direttiva RoHS: 2011/65/EU
