Descrizione

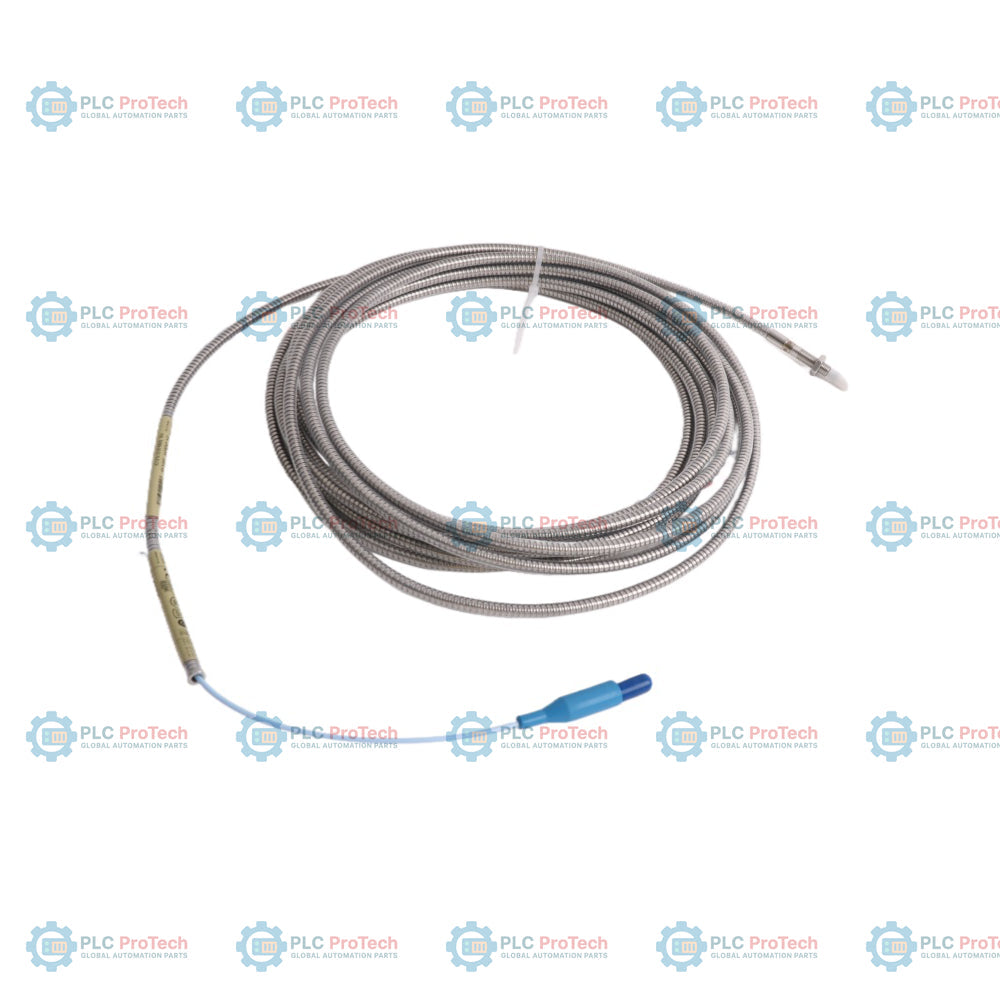

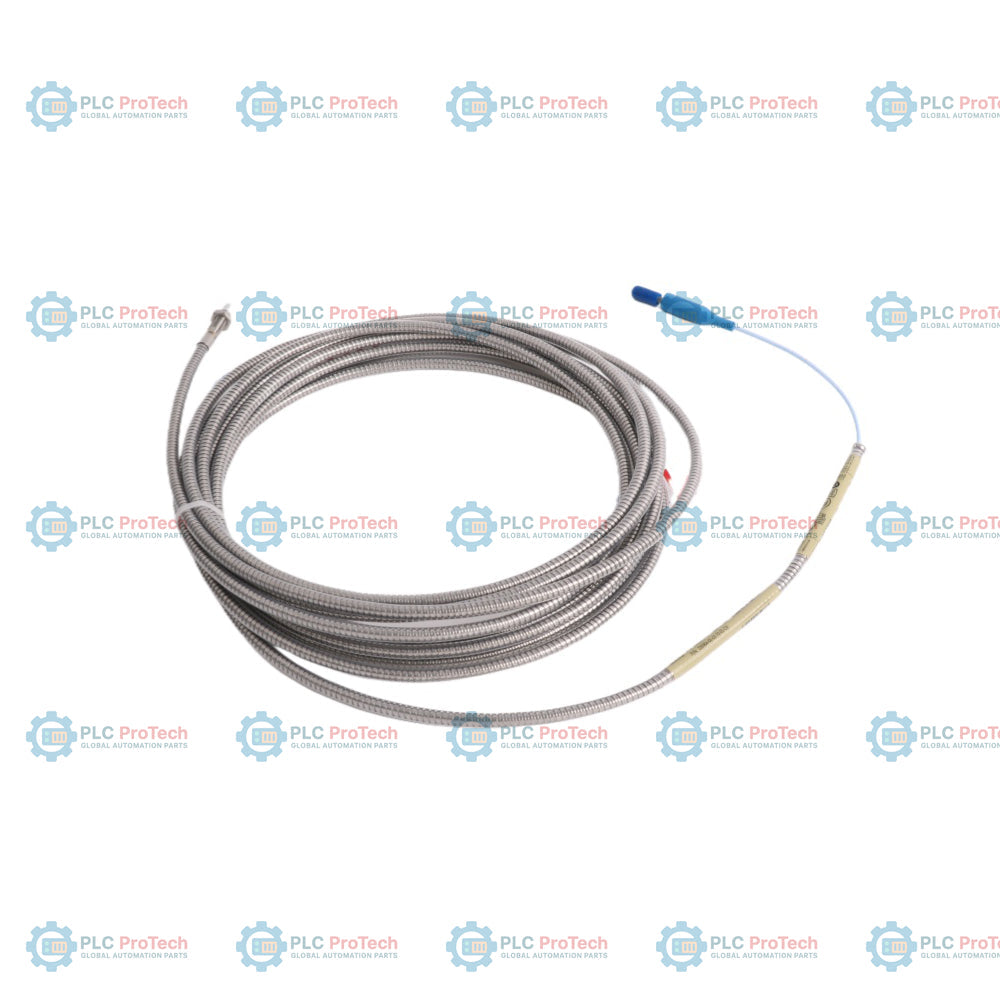

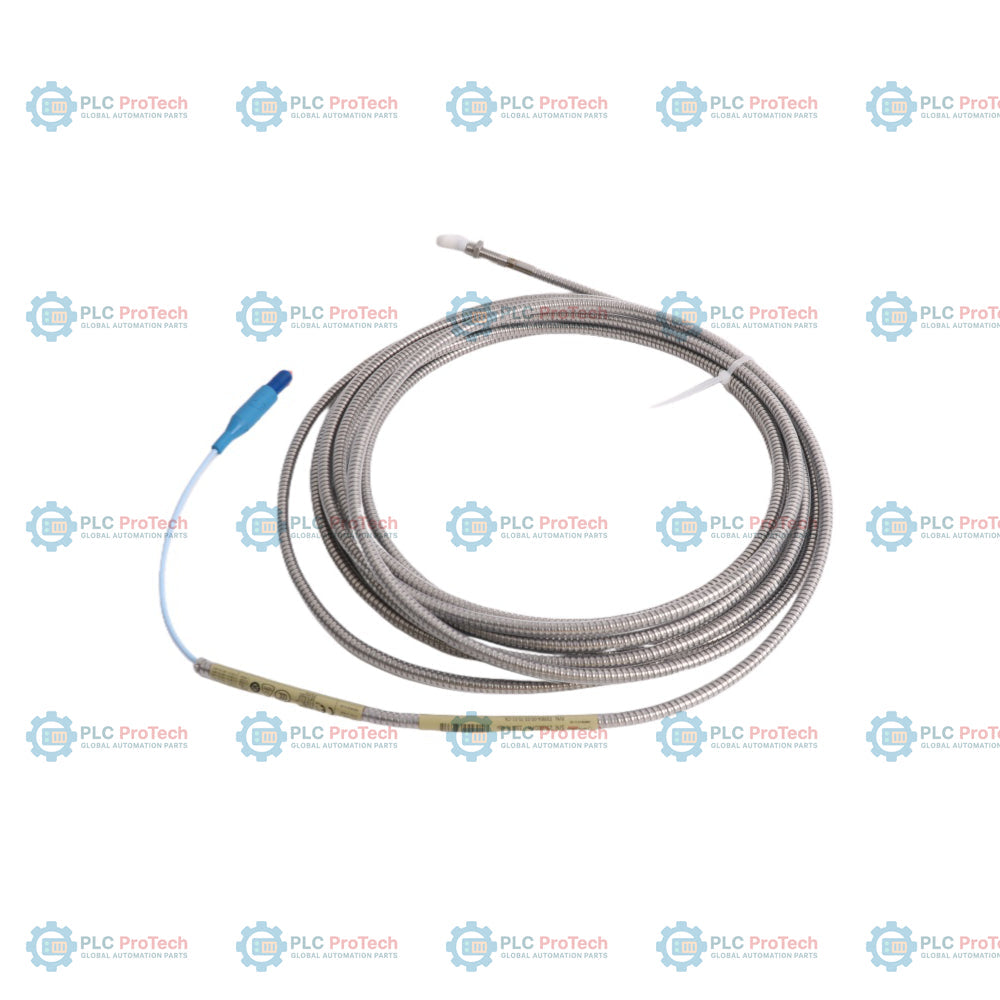

Il modello 330904-00-03-70-01-CN è una sonda di prossimità specializzata 3300 XL NSv, progettata per il monitoraggio delle macchine in spazi ristretti. Questa configurazione presenta una filettatura M8x1 con armatura integrata in acciaio inossidabile per la protezione fisica in ambienti industriali impegnativi. Include una lunghezza non filettata di 0,0 pollici (opzione 00) e una lunghezza del corpo di 0,3 pollici (opzione 03), abbinate a una lunghezza totale del sistema di 7,0 metri (opzione 70). Il collegamento è realizzato tramite un connettore coassiale miniaturizzato ClickLoc con protezione integrata del connettore e cavo standard (opzione 01). Questa unità viene fornita con il pacchetto di approvazione per aree pericolose della Cina -CN, garantendo la conformità ai requisiti NEPSI e CCC per il funzionamento nelle regioni designate.

Il sistema di trasduttori di prossimità 3300 XL NSv è progettato per applicazioni in cui l'area target o lo spazio fisico sono limitati, come turbine aeroderivative, compressori per refrigerazione e macchinari con alberi di piccolo diametro. Fornisce una misurazione senza contatto precisa delle vibrazioni radiali dell'albero, della posizione assiale e della velocità. Il sistema NSv è ottimizzato per l'uso con geometrie target più piccole, inclusi alberi con diametro inferiore a 51 mm o target assiali inferiori a 15 mm, offrendo un'alternativa affidabile alle sonde standard 3300 XL da 8 mm nei casi in cui siano presenti limitazioni dovute alla vista laterale o agli alloggiamenti incassati.

Caratteristiche

• Filettatura M8x1 con armatura: Design robusto della sonda (modello 330904) con armatura in acciaio inossidabile per una maggiore resistenza meccanica.
• Opzione 00 (0,0 in): La lunghezza del corpo completamente filettata offre la massima flessibilità di montaggio nelle installazioni poco profonde.
• Opzione 01 (connettore/cavo): Connettore coassiale miniaturizzato ClickLoc dotato di protezione ambientale del connettore per garantire l'integrità del segnale.
• Opzione 70 (7,0 m): Lunghezza totale del sistema standardizzata per una trasmissione equilibrata del segnale nei treni di macchinari di media estensione.
• Suffisso -CN: Include la certificazione di approvazione per aree pericolose in Cina (NEPSI/CCC).
• Compatibilità del sistema: Progettato per l'integrazione diretta con i sensori Proximitor 3300 XL NSv e i cavi di prolunga 3300 NSv.

Applicazioni

• Misurazione delle vibrazioni radiali e della posizione radiale su macchine con cuscinetti a film fluido.
• Monitoraggio della posizione assiale (di spinta).
• Generazione di segnali tachimetrici e di velocità zero.
• Applicazioni di riferimento di fase (Keyphasor) su apparecchiature ad alta velocità.
• Installazioni su macchinari con spazi ridotti, dove le sonde standard da 8 mm sono soggette a limitazioni.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Assicurarsi che la sonda sia installata con la protezione del connettore specificata, per mantenere la tenuta ambientale IP.
• Verificare che il sensore Proximitor sia montato su una guida DIN o su una superficie di pannello compatibile, utilizzando appositi distanziali isolanti per prevenire i loop di massa.
• Mantenere un instradamento corretto dei cavi per evitare sollecitazioni meccaniche sui punti di collegamento ClickLoc.
• Seguire i disegni di installazione Bently Nevada per tutte le classificazioni delle aree pericolose, al fine di mantenere i livelli di protezione a sicurezza intrinseca (ia) o non incendivi (nA/ec).

Conformità e certificazioni

• Approvazione regionale: NEPSI, CCC (pacchetto con suffisso -CN)
• Conformità: Direttiva EMC 2014/30/UE, Direttiva RoHS 2011/65/UE
• Sicurezza funzionale: SIL 2 (HFT=0) / SIL 3 (HFT=1)
