Descrizione

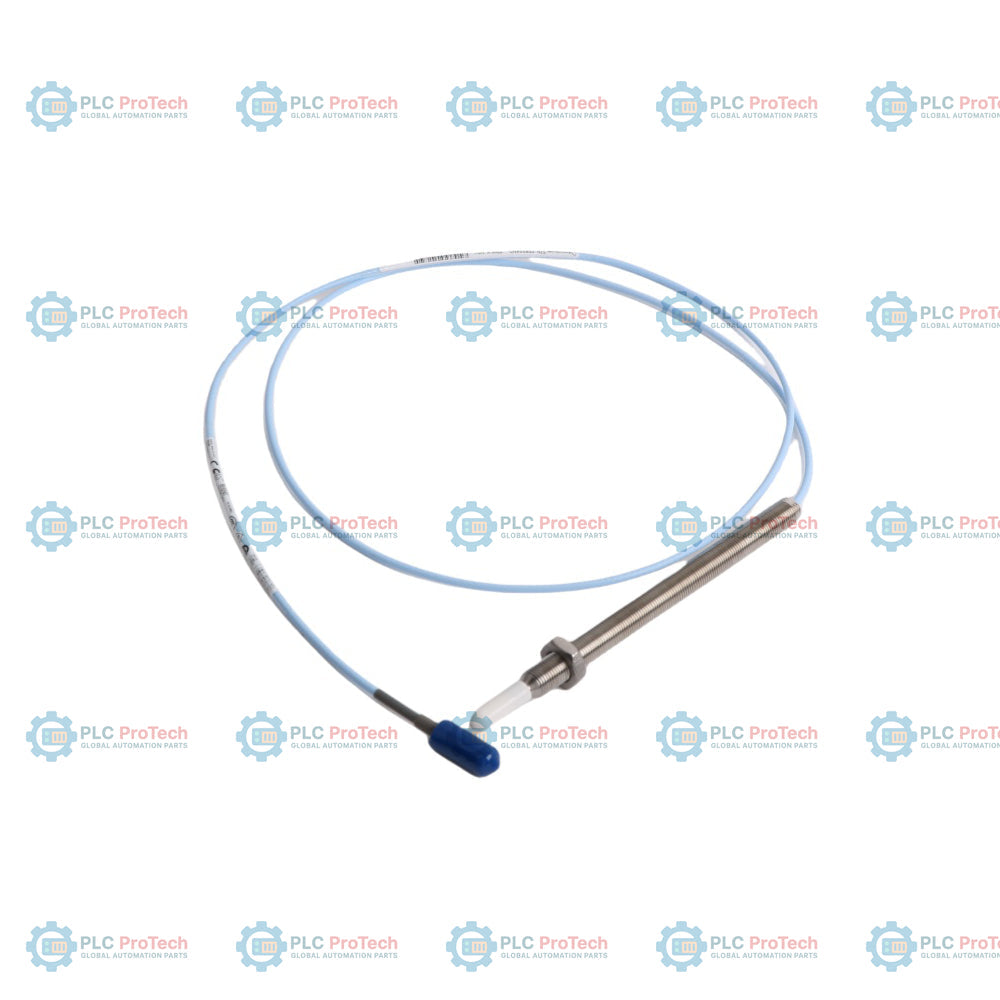

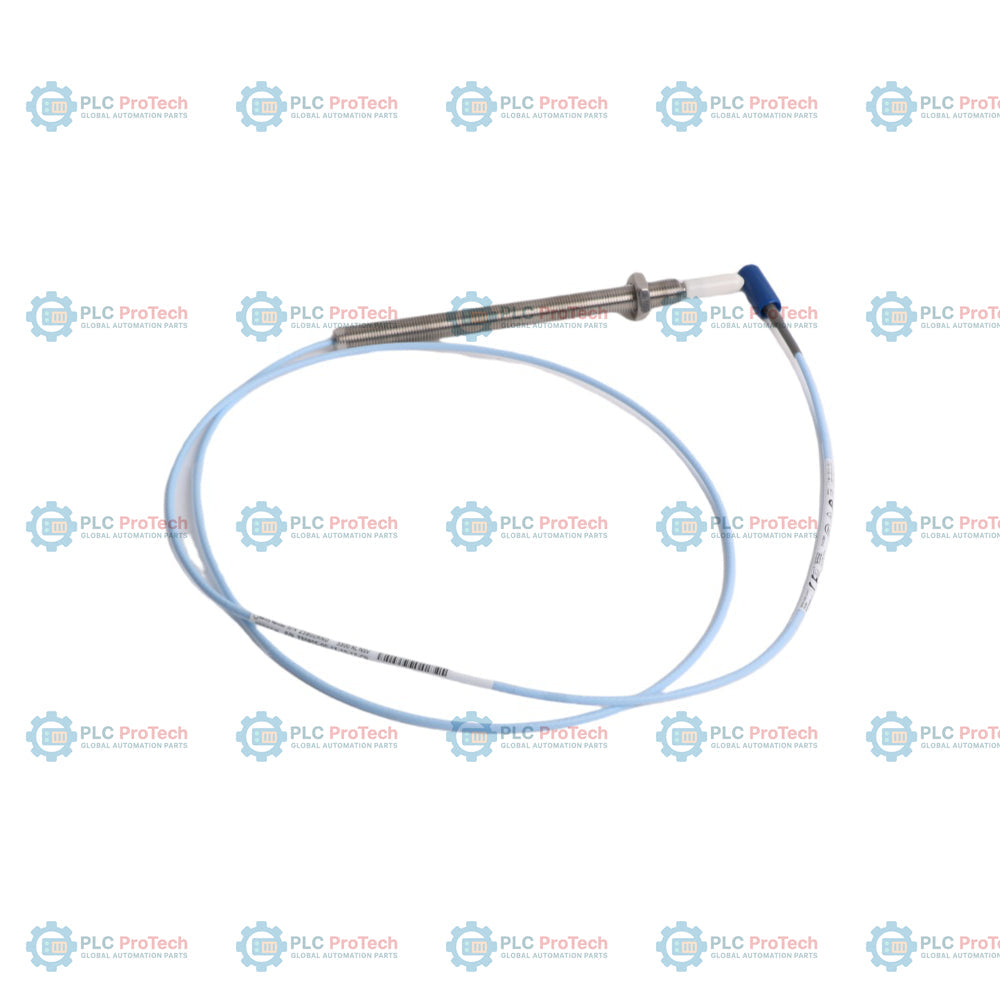

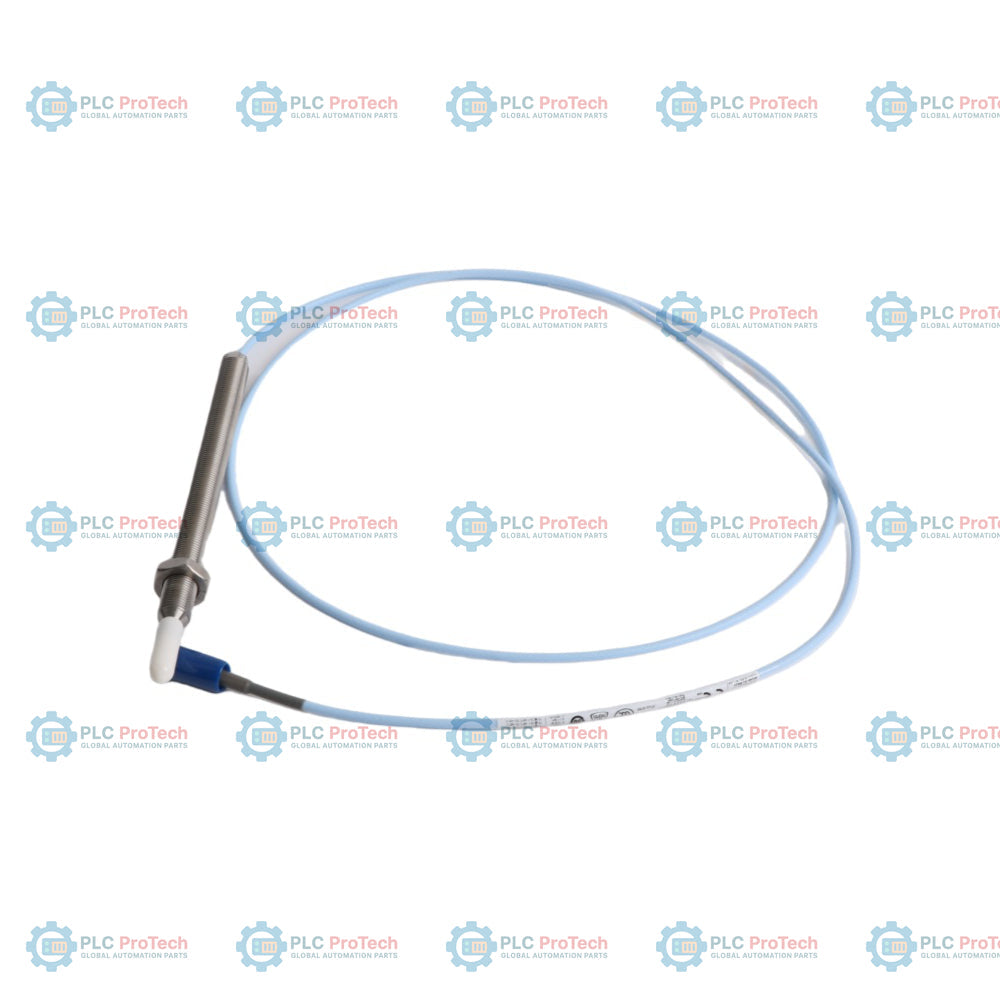

L'Opzione 00 (lunghezza non filettata di 0,0 pollici), l'Opzione 13 (lunghezza dell'involucro di 1,3 pollici) e l'Opzione 05 (lunghezza totale di 0,5 m) specificano questa configurazione della sonda di prossimità 330905-00-13-05-02-00 3300 XL NSv. Questo trasduttore a correnti parassite è progettato per macchinari con spazio di installazione limitato, come le turbine aeroderivative e le apparecchiature rotanti con alesaggio ridotto, dove le sonde di prossimità standard da 5 mm o 8 mm non possono essere installate o sono soggette a eccessive interferenze laterali. La sonda funziona come parte di un sistema trasduttore completo 3300 XL NSv, che include un sensore Proximitor 3300 XL NSv compatibile e un cavo di prolunga. Questa configurazione specifica presenta una filettatura M10x1 ed è fornita senza armatura (Opzione 00 nella posizione del suffisso, riferita al design del modello base 330905). Fornisce misurazioni affidabili delle vibrazioni radiali, della posizione assiale e del contagiri in ambienti impegnativi in cui sono presenti geometrie del target ridotte o restrizioni di spazio laterale.

Caratteristiche

• Configurazione della filettatura M10x1 (Modello 330905)
• Lunghezza non filettata di 0,0 pollici (Opzione 00)
• Lunghezza dell'involucro di 1,3 pollici (Opzione 13)
• Lunghezza totale del sistema di 0,5 m (Opzione 05)
• Connettore ClickLoc coassiale miniaturizzato, cavo standard (Opzione 02)
• Rilevamento senza contatto, adatto a target di piccole dimensioni e ad applicazioni con visibilità laterale ridotta
• Progettata per l'integrazione perfetta con i sensori Proximitor 3300 XL NSv

Applicazioni

• Misurazioni delle vibrazioni radiali e della posizione radiale su alberi più piccoli di 51 mm (2 pollici)
• Misurazioni della posizione assiale (spinta) su target piani più piccoli di 15 mm (0,6 pollici)
• Misurazioni del contagiri e della velocità zero
• Segnali di riferimento di fase (Keyphasor)
• Macchinari con cuscinetti a film fluido e requisiti di installazione ridotti

Informazioni per l'ordine

Opzione	Codice per questo SKU	Descrizione
Numero di parte ordinabile	330905-00-13-05-02-00	Sonda di prossimità 3300 NSv, M10x1, non armata
A - Lunghezza non filettata	00	0,0 pollici
B - Lunghezza dell'involucro	13	1,3 pollici
C - Lunghezza totale	05	0.5 m
D - Connettore/cavo	02	Connettore ClickLoc coassiale miniaturizzato, cavo standard
E - Omologazione dell'ente	00	Non richiesto

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Numero di parte	330905-00-13-05-02-00
Diametro della sonda	Circa 5 mm
Dimensione della filettatura	M10x1
Materiale dell'involucro	Acciaio inossidabile AISI 304
Materiale della punta della sonda	Solfuro di polifenilene (PPS)
Tipo di cavo	Coassiale da 75 ohm, isolato in FEP
Tipo di connettore	ClickLoc coassiale miniaturizzato
Temperatura di esercizio	Da -55 °C a +177 °C (punta della sonda)

Linee guida per l'installazione

• Assicurarsi che la sonda sia installata con una distanza sufficiente dal metallo circostante per mantenere le prestazioni del fattore di scala specificato.
• Utilizzare protezioni per connettori Bently Nevada appropriate durante l'installazione in ambienti con elevata umidità o contaminati.
• Instradare i cavi lontano da linee ad alta tensione o fonti di disturbi elettrici per evitare interferenze del segnale.
• Durante la messa in servizio, verificare la tensione del traferro del sistema utilizzando i pin di test del sensore Proximitor 3300 XL NSv associato.

Conformità e certificazioni

• Conforme alla direttiva EMC 2014/30/UE
• Conforme alla direttiva RoHS 2011/65/UE
• Conforme alla sicurezza funzionale: SIL 2 (HFT=0) / SIL 3 (HFT=1)
