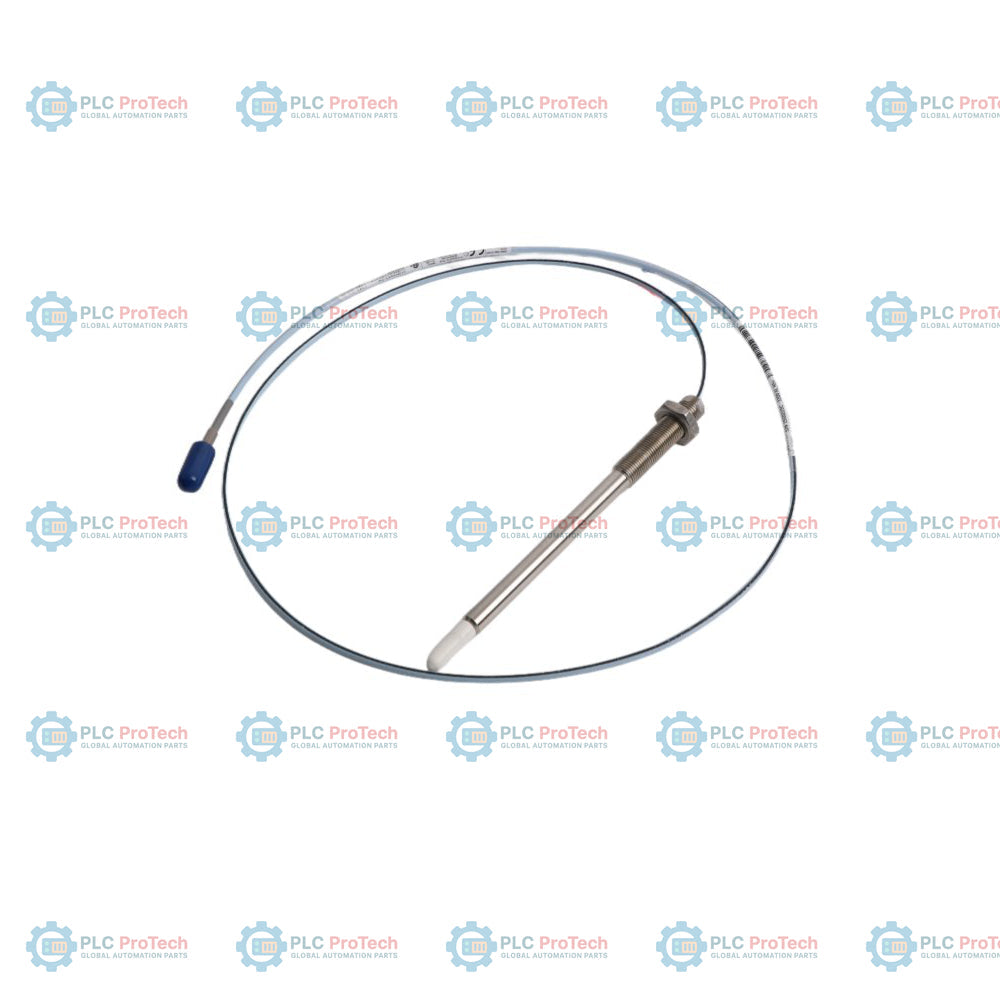

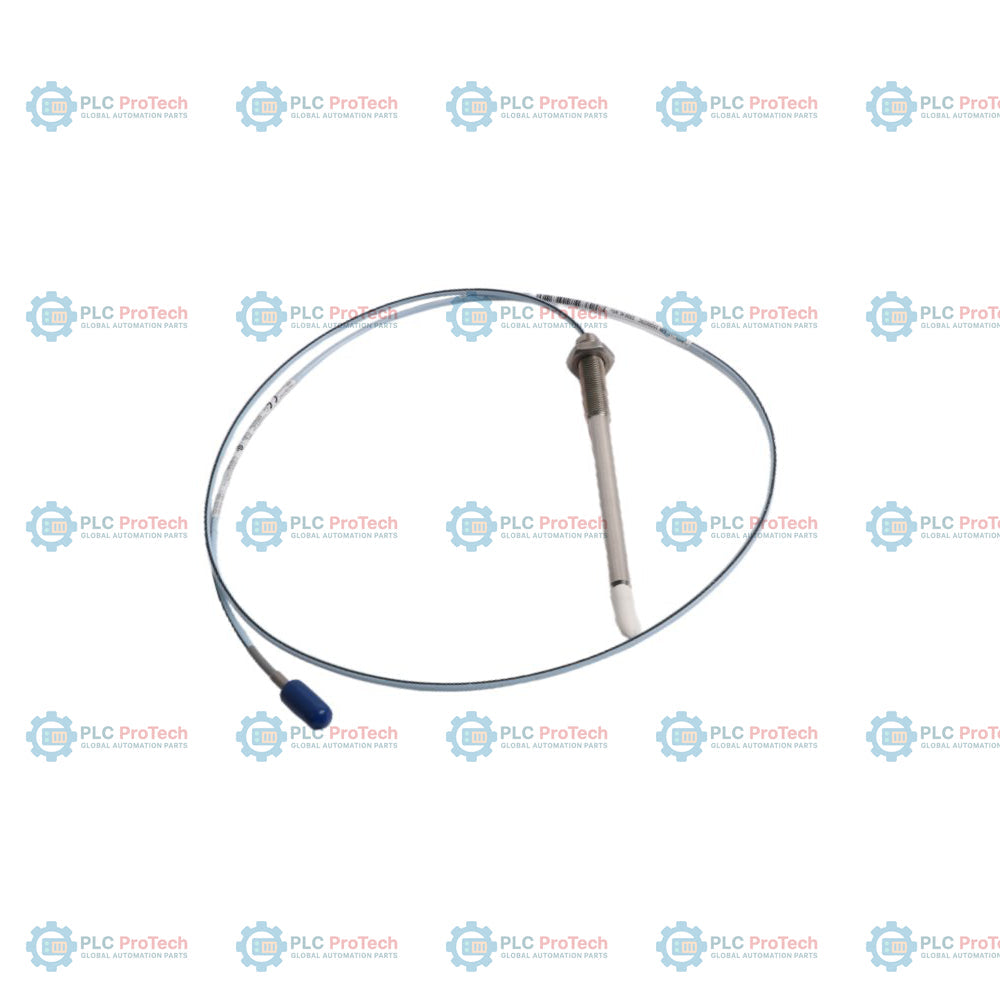

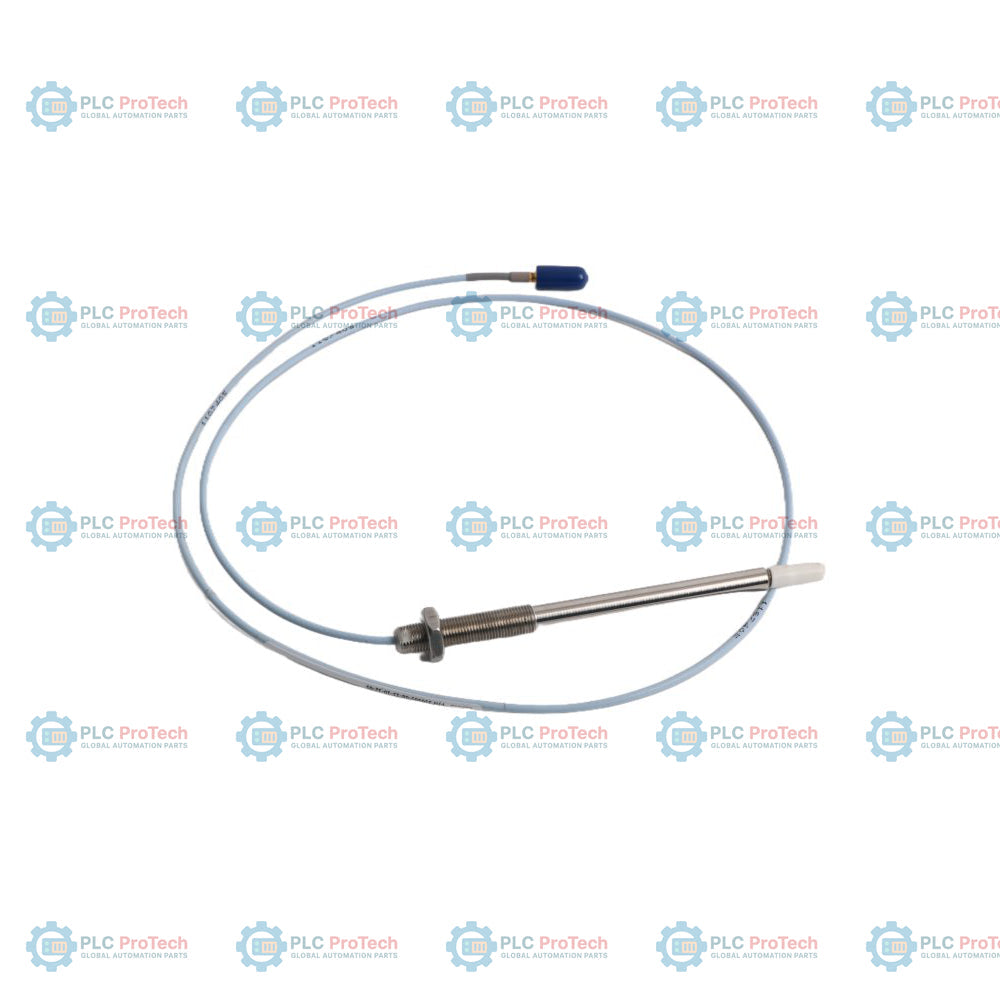

Bently Nevada 330905-02-10-05-02-CN 3300 XL NSv Sonda di prossimità

Descrizione

Il 330905-02-10-05-02-CN funziona come un trasduttore a correnti parassite senza contatto, progettato per i circuiti di monitoraggio continuo dello spostamento dell'albero e delle vibrazioni dinamiche. Questo sensore con filettatura metrica costituisce un componente di ingresso fondamentale del 3300 XL NSv Proximity Transducer System, progettato specificamente per l'impiego all'interno di compressori d'aria centrifughi, compressori per refrigerazione e macchinari per gas di processo caratterizzati da spazi interni ridotti e requisiti di installazione restrittivi. Trasmettendo dalla punta un segnale portante a radiofrequenza (RF) ad alta frequenza, la sonda rileva dinamicamente minime variazioni del gioco su una superficie target metallica in movimento e ritrasmette queste letture analogiche grezze dello spostamento a un modulo Proximitor remoto per l'elaborazione del segnale.

Questa configurazione specifica offre una struttura del sensore ottimizzata per aree in cui sedi profonde ricavate nella macchina, limitazioni della visibilità laterale o posteriore impediscono l'uso di design standard di sonde di prossimità da 5 mm o 8 mm. Il 330905-02-10-05-02-CN presenta un involucro filettato metrico M8x1 rinforzato, realizzato in acciaio inossidabile AISI 304 e dotato di una guaina corazzata interbloccata in acciaio inossidabile, che protegge il nucleo coassiale interno da schiacciamento fisico, forte abrasione meccanica ed esposizione prolungata all'olio. È calibrato in fabbrica per rilevare le vibrazioni radiali dinamiche su alberi rotanti stretti di diametro inferiore a 51 mm (2 in) o monitorare le coordinate della spinta assiale su superfici target piane inferiori a 15 mm (0,6 in). Configurato con specifiche di omologazione locali per la conformità industriale nella Cina continentale, fornisce una diagnostica affidabile delle vibrazioni strutturali ai sistemi di protezione dei macchinari ospitanti.

Caratteristiche

• Design della punta del trasduttore a basso profilo, progettato specificamente per piccole superfici target e sedi ricavate nella macchina con spazio laterale ridotto.
• Corpo filettato metrico M8x1 integrato con una robusta guaina corazzata in acciaio inossidabile, progettata per resistere a sollecitazioni operative gravose e forze di taglio fisiche.
• Mini spina coassiale ClickLoc integrata in ottone placcato oro, che garantisce una connessione cablata a bassa perdita, a prova di vibrazioni e con bloccaggio positivo.
• Tecnica di stampaggio TipLoc brevettata, che crea un'unione robusta e ad alta integrità tra la punta in solfuro di polifenilene e il corpo in acciaio inossidabile.
• Design CableLoc brevettato, che offre una resistenza alla trazione fino a 220 N (50 lb), accoppiando saldamente il cavo della sonda al gruppo della punta.
• Compatibilità meccanica ed elettrica diretta plug-in con i sistemi legacy di trasduttori Bently Nevada 3300 RAM e l'hardware di elaborazione della serie 190.

Applicazioni

• Monitoraggio delle vibrazioni radiali dell'albero e dello spostamento dinamico dei cuscinetti a film fluido su compressori d'aria centrifughi industriali ad alta velocità.
• Rilevamento dell'offset di posizione della spinta assiale del rotore bidirezionale all'interno di riduttori compatti per turboespansori con giochi ridotti.
• Rilevamento della velocità del bersaglio rotante, conferma della velocità zero e generazione del segnale di riferimento di fase Keyphasor in spazi confinati.

Profilo meccanico e formule esatte del peso

Nella diagnostica delle macchine ad alta integrità, le dimensioni generiche non possono sostituire calcoli ingegneristici precisi. Seguendo le costanti tecniche dettagliate nella scheda tecnica ufficiale Bently Nevada 147385, la geometria fisica e i parametri cumulativi della massa a secco per questa specifica sonda metrica armata da 0,5 metri sono calcolati come segue:

• Lunghezza non filettata del corpo (opzione A): esattamente 20 mm (0,79 pollici).
• Lunghezza complessiva del corpo (opzione B): esattamente 100 mm (3,94 pollici).
• Sezione filettata del corpo: calcolata come lunghezza complessiva del corpo meno lunghezza non filettata (100 mm - 20 mm) = 80 mm (3,15 pollici) di filettatura attiva M8x1.
• Lunghezza fisica totale del cavo (opzione C): esattamente 0,5 metri (1,6 piedi / 19,7 pollici), misurata dalla faccia della punta della sonda al giunto coassiale terminale.
• Densità lineare di massa del cavo armato: nominalmente 64 grammi per metro (0,70 oz/piede), determinata dal peso della guaina corazzata interbloccata in acciaio inossidabile.
• Peso del cavo di riferimento da 1,0 metro: nominalmente 64 grammi. Pertanto, il segmento da 0,5 metri pesa esattamente 32 grammi.
• Massa netta della testa della sonda e del corpo da 100 mm: circa 48 grammi (1,69 oz), inclusi il fusto filettato allungato in acciaio inossidabile M8, la bobina di rilevamento interna e il mozzo di transizione locale.
• Peso netto totale dell'hardware: calcolato come 32 g (cavo armato da 0,5 m) + 48 g (gruppo corpo) = 80 grammi (2,82 oz) di peso netto assoluto dell'hardware per unità (esclusi i materiali pesanti della scatola di imballaggio da campo e il dado di bloccaggio da 13 mm incluso).

Informazioni per l'ordinazione

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Adattamento del circuito totale del sistema: Questo sensore con lunghezza fisica di 0.5 metri deve essere abbinato esclusivamente a un cavo di prolunga da 4.5 metri per formare un circuito totale del sistema di 5.0 metri, oppure a un cavo di prolunga da 6.5 metri per formare un circuito totale del sistema di 7.0 metri. La lunghezza totale deve corrispondere esattamente alla lunghezza di calibrazione elettrica specificata sul sensore Proximitor 3300 XL NSv.
• Regolazione del gioco meccanico: Avvitare il sensore nella staffa di montaggio o nell'involucro utilizzando le superfici per chiave da 7 mm finché la punta non entra in contatto con la superficie target, quindi svitarlo fino alla soglia di tensione del gioco lineare designata (in genere -9.0 Vcc al punto medio lineare, corrispondente a una distanza dal gioco di circa 1.0 mm) prima di serrare il controdado da 13 mm.
• Evitare i contatti di massa: Assicurarsi che il giunto del connettore coassiale miniaturizzato ClickLoc non tocchi le pareti metalliche della scatola di giunzione o i raccordi del conduit. Avvolgere il raccordo collegato con nastro in silicone autoagglomerante per prevenire interferenze dovute ad anelli di rumore elettrico e anelli di massa.
• Instradamento con protezione tramite conduit: L'armatura flessibile in acciaio inossidabile offre un'eccellente protezione meccanica; tuttavia, il cavo del sensore deve comunque essere instradato all'interno di apposite canaline per strumenti a bassa tensione, per ridurre al minimo l'esposizione ai campi elettromagnetici ad alta tensione (EMI).

Conformità e certificazioni

• Direttiva EMC: Conforme alla Direttiva 2014/30/UE della Comunità Europea, testato secondo EN 61000-6-2 (Immunità per ambienti industriali) e EN 61000-6-4 (Emissioni per ambienti industriali).
• Direttiva RoHS: Conforme alla Direttiva 2011/65/UE della Comunità Europea.
• RoHS Cina: Designazione EFUP di 15 anni in conformità alla norma SJ/T 11364-2024 per i cavi associati.
• Conformità regionale (-CN): Soddisfa i criteri localizzati designati per le installazioni in aree pericolose nelle giurisdizioni della Cina continentale.
