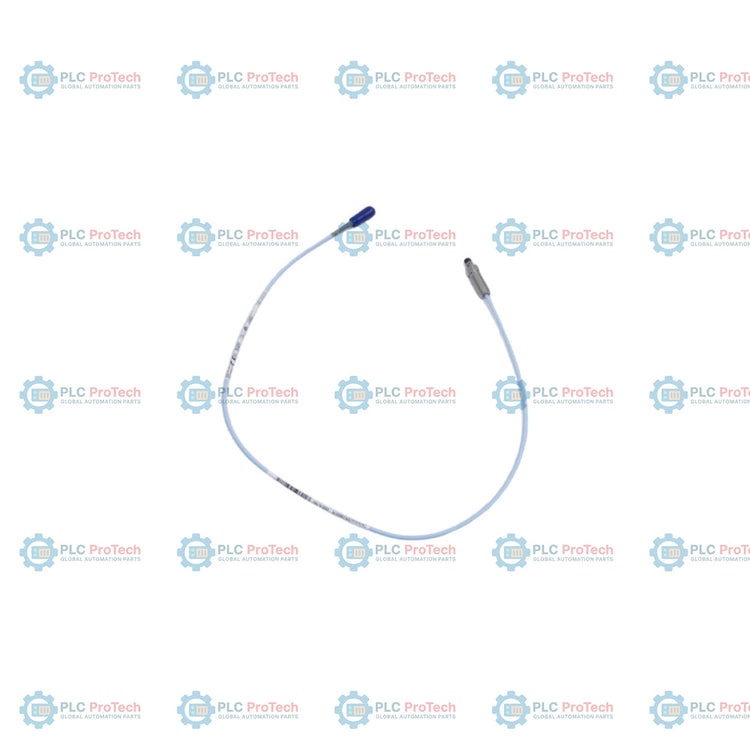

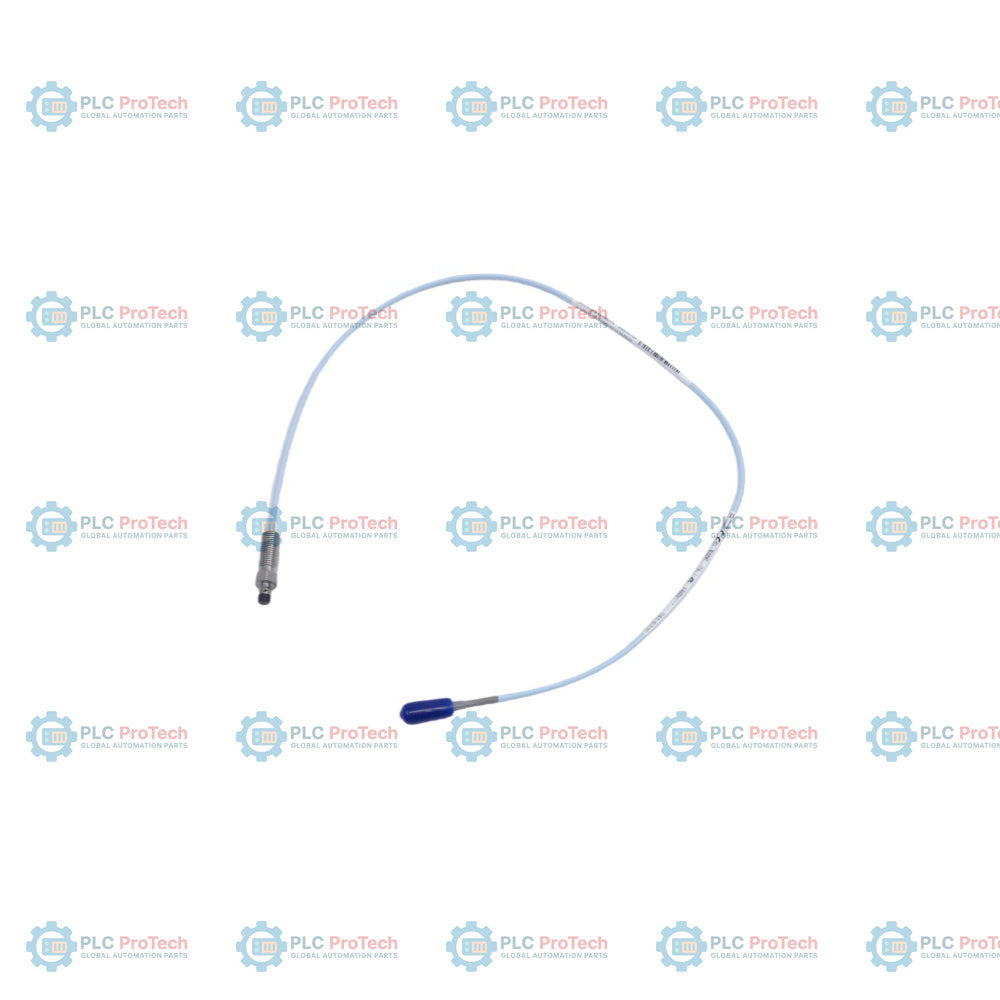

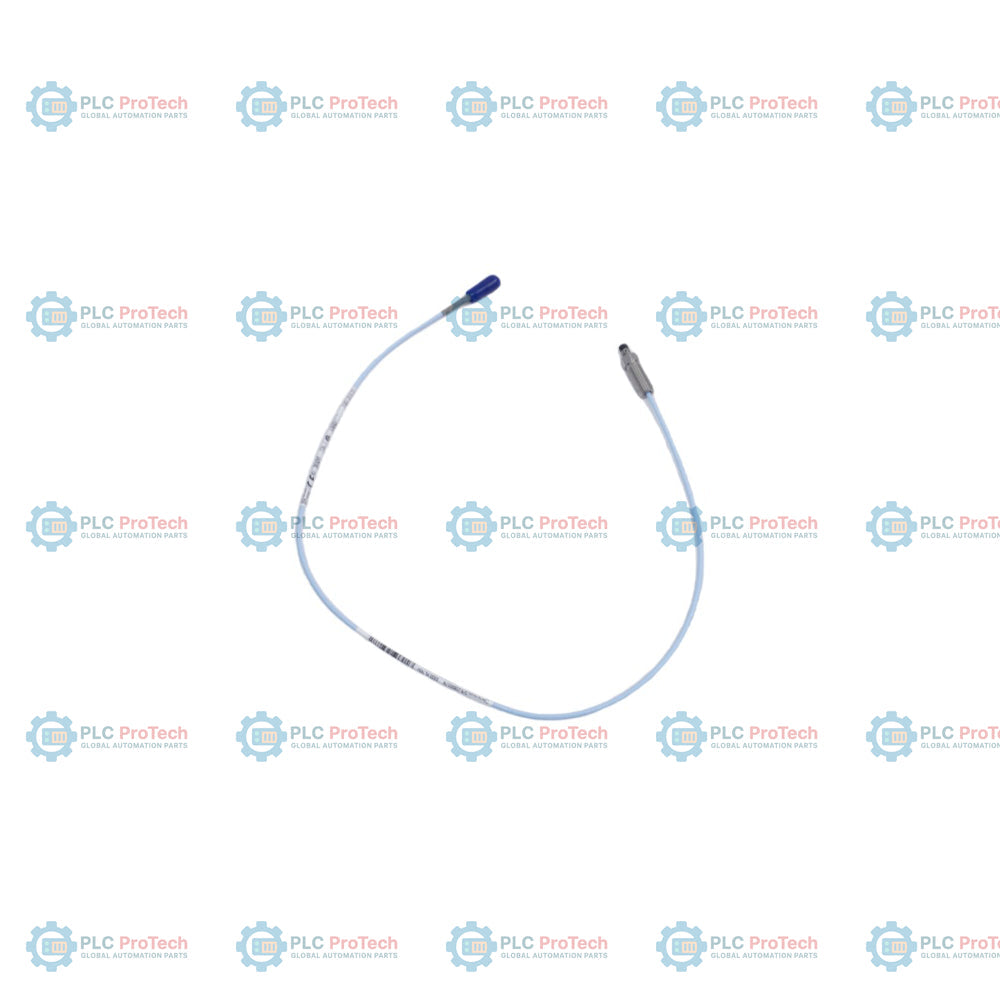

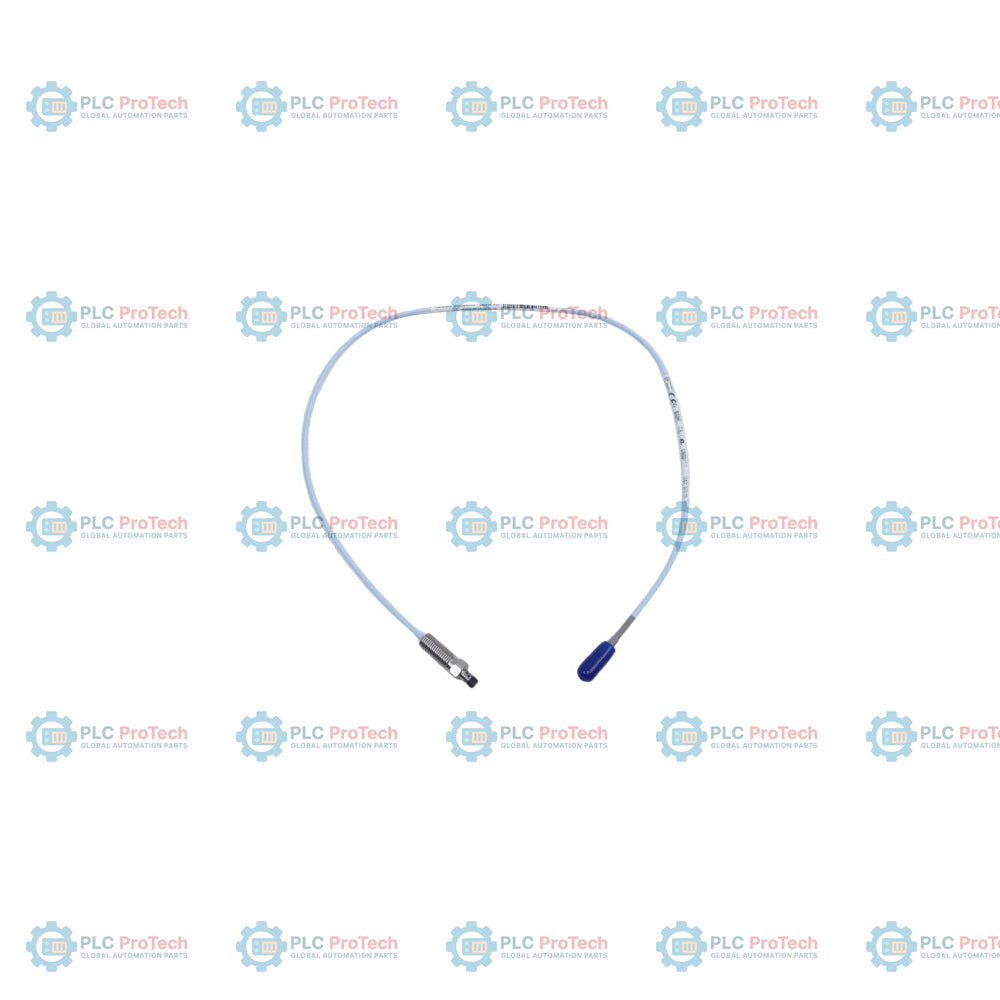

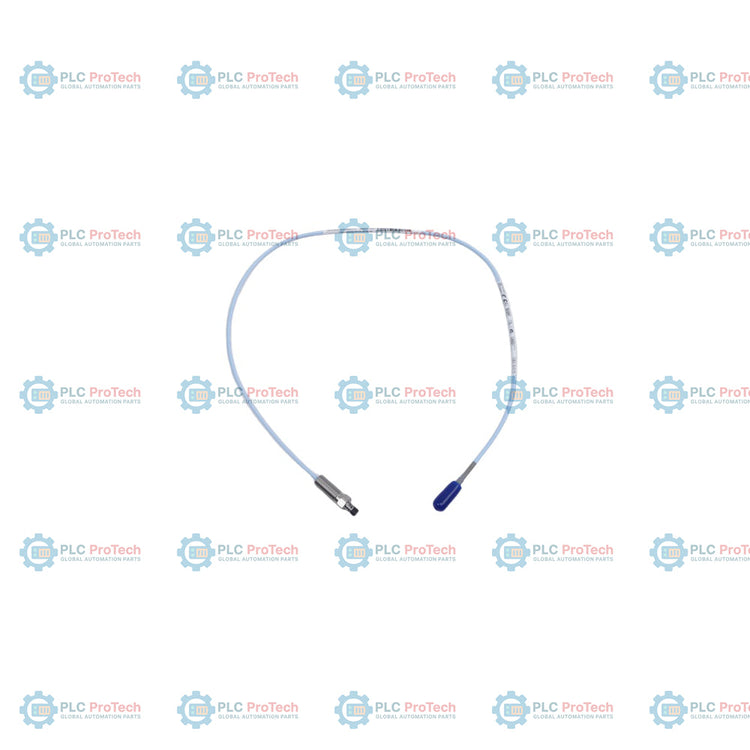

Bently Nevada 330906-02-12-05-02-05 3300 NSv Sonda con montaggio inverso

Descrizione

330906-02-12-05-02-05 specifications questa configurazione con montaggio inverso della sonda di prossimità 3300 NSv, dotata di un corpo filettato 3/8-24 UNF-2A con una lunghezza non filettata di 0,2 pollici e una lunghezza complessiva del corpo di 1,2 pollici. Utilizzata principalmente in installazioni di macchinari con spazi ridotti, dove la geometria del sensore con montaggio standard è troppo limitante, questa sonda presenta l'uscita del cavo dall'estremità filettata anziché dal lato della punta.

A differenza delle sonde con montaggio standard della famiglia 3300 NSv, le sonde con montaggio inverso come questa variante non supportano armature in acciaio inossidabile né protezioni per connettori. Questo gruppo specifico è fornito con un cavo coassiale standard da 0,5 metri (20 pollici) terminante con un connettore ClickLoc maschio miniaturizzato e dispone di approvazioni internazionali multiple per l'uso in aree pericolose.

Caratteristiche

• Configurazione della filettatura: filettatura 3/8-24 UNF-2A ottimizzata per applicazioni con manicotto a montaggio inverso o con paratia.
• Parte non filettata del corpo: lunghezza non filettata di 0,2 pollici (Opzione 02) con una lunghezza complessiva del corpo di 1,2 pollici (Opzione 12).
• Lunghezza totale della sonda: 0,5 metri (20 pollici) di cavo coassiale standard non armato (Opzione 05).
• Tipo di connettore: connettore coassiale ClickLoc miniaturizzato placcato in oro con guaina standard in FEP (Opzione 02).
• Approvazioni dell'ente: pacchetto di approvazioni multiple (Opzione 05) certificato per applicazioni di Classe I, Divisione 1 e 2 e Zona 0 e 2.
• Materiali: punta della sonda in solfuro di polifenilene (PPS) resistente agli agenti chimici e corpo in acciaio inossidabile AISI 304.
• Intercambiabilità: compatibile meccanicamente ed elettricamente con i precedenti sistemi 3300 RAM.

Applicazioni

Questo trasduttore viene utilizzato nei macchinari rotanti industriali per misurazioni senza contatto dello spostamento mediante correnti parassite, tra cui:

• Vibrazione radiale e posizione radiale su alberi di diametro inferiore a 51 mm (2 pollici).
• Posizione assiale (di spinta) su target piani di dimensioni inferiori a 15 mm (0,6 pollici).
• Compressori d'aria centrifughi, compressori di gas di processo e sistemi di refrigerazione.
• Turbine aeroderivative ad alta velocità e macchinari con limitazioni dovute a sedi cilindriche o alla visibilità laterale.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Montaggio: Installare la sonda in una guaina o paratia compatibile dal lato posteriore del corpo. Evitare di superare la lunghezza massima di innesto della filettatura di 0.563 pollici per filettature 3/8-24 UNF.
• Limiti di coppia: Serrare il corpo della sonda alla coppia raccomandata di 7.5 N-m (66 in-lb). Non superare il limite massimo nominale di 22.6 N-m (200 in-lb) per evitare la deformazione della filettatura.
• Assemblaggio del connettore: Fissare manualmente il connettore ClickLoc maschio miniaturizzato al connettore femmina del cavo di prolunga. La coppia massima raccomandata è 0.56 N-m (5 in-lb).
• Protezione ambientale: Proteggere l'accoppiamento del connettore con nastro autoagglomerante in silicone o un kit di protezione del connettore per impedire l'ingresso di fluidi. Non utilizzare nastro in silicone all'interno dell'involucro della macchina.

Conformità e certificazioni

• EMC: Direttiva della Comunità Europea 2014/30/UE (EN 61000-6-2, EN 61000-6-4)
• RoHS: Direttiva della Comunità Europea 2011/65/UE
• RoHS Cina: Designazione EFUP di 15 anni secondo SJ/T 11364-2024
• Sicurezza funzionale: Certificato fino a SIL 2 (HFT = 0) o SIL 3 (HFT = 1)
• Omologazioni per aree pericolose (opzione 05): Include le omologazioni ATEX/IECEx e CSA per installazioni a sicurezza intrinseca (Ex ia IIC T4/T5 Ga) e antiscintilla/a sicurezza aumentata (Ex nA/ec IIC T4/T5 Gc).
