Descrizione

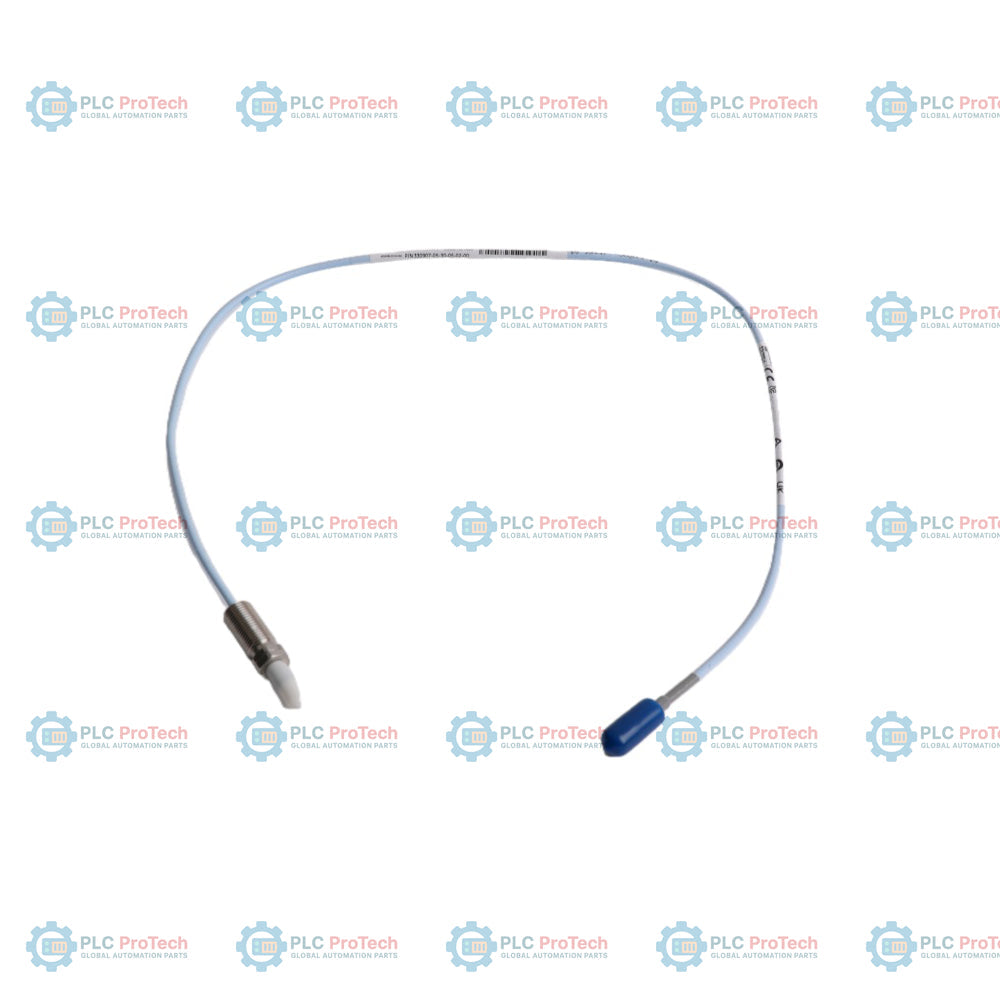

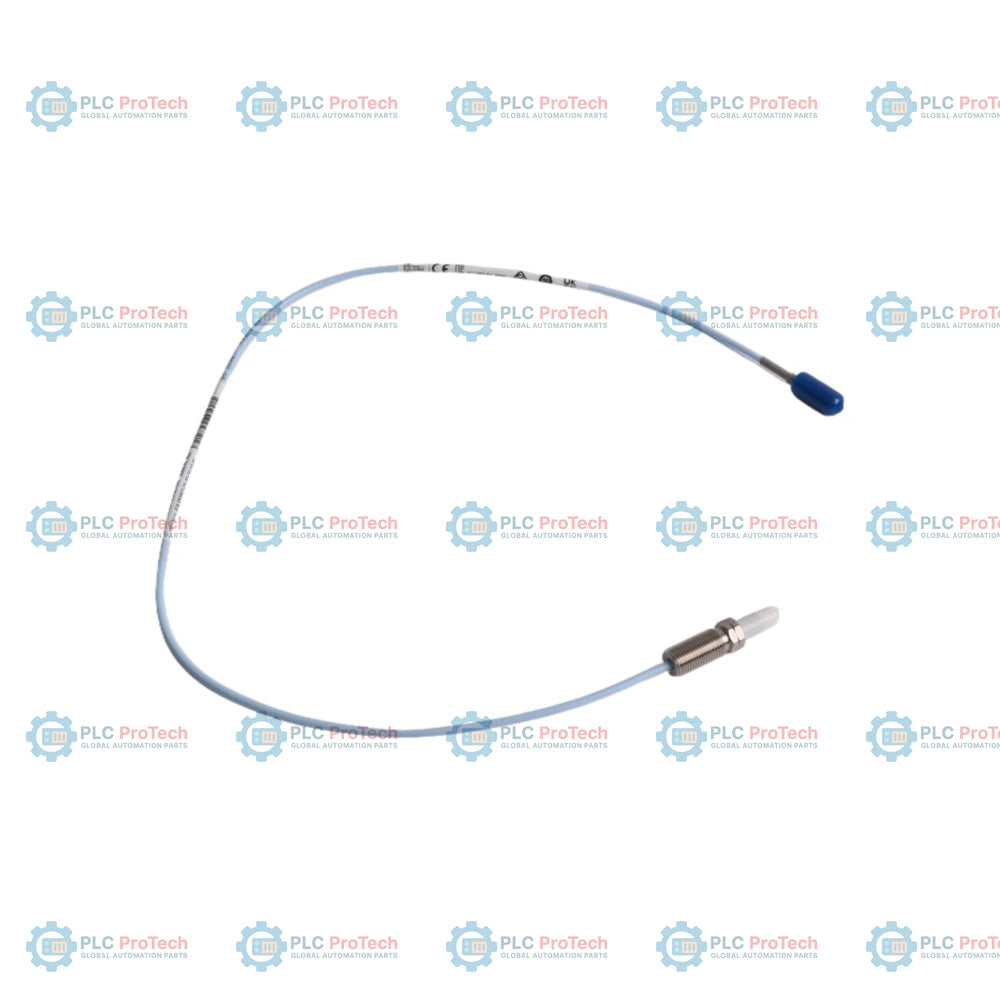

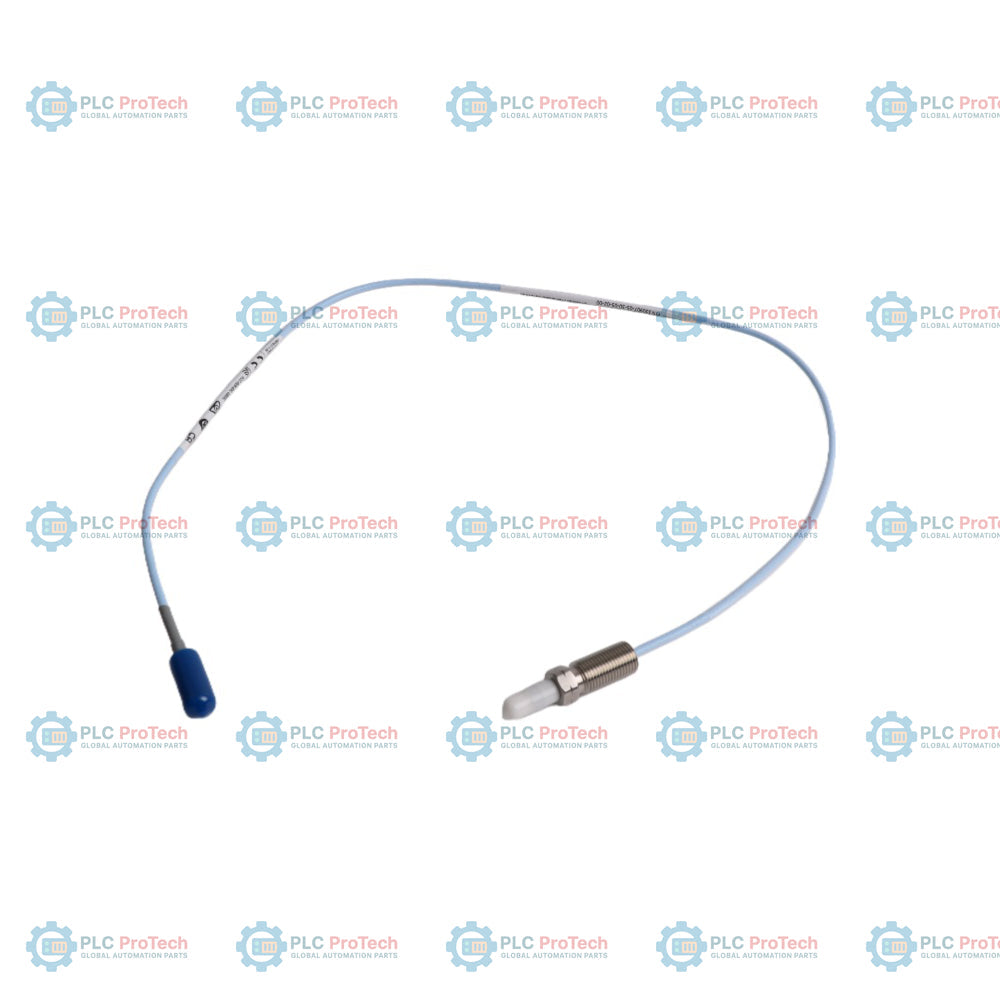

330907-05-30-05-02-00 specifica una sonda di prossimità metrica con montaggio inverso appartenente alla famiglia dei sistemi di trasduttori di prossimità 3300 XL NSv. Questa configurazione specifica è definita da una lunghezza non filettata di 5 mm (opzione 05) e da una lunghezza complessiva del corpo di 30 mm (opzione 30), con filettatura metrica M10x1, abbinata a un cavo coassiale standard da 0,5 metri (20 pollici) (opzione 05) e a un connettore miniaturizzato ClickLoc standard (opzione 02), senza requisiti di approvazione per aree pericolose (opzione 00).

A differenza delle sonde di prossimità standard, che vengono avvitate in posizione dall'esterno della carcassa di una macchina, le sonde con montaggio inverso sono progettate per essere installate dall'interno della carcassa o della paratia. Questo design è fondamentale per spazi ristretti, macchinari con alesaggio ridotto, compressori per gas di processo e applicazioni con cuscinetti a film fluido, dove i giochi del controforo o della vista laterale limitano l'uso di sonde trasduttrici standard con montaggio da 5 mm o 8 mm. Funziona come sensore di spostamento senza contatto per monitorare le vibrazioni dell'albero e la posizione assiale su bersagli con geometrie ristrette.

Caratteristiche

• Filettatura metrica M10x1 con lunghezza non filettata preconfigurata di 5 mm e lunghezza complessiva del corpo di 30 mm.
• Il connettore coassiale ClickLoc in ottone placcato oro garantisce un collegamento elettrico robusto e resistente alle vibrazioni.
• Cavo coassiale standard integrato da 0,5 metri, con design CableLoc, in grado di sopportare una tensione di trazione fino a 220 N.
• Il processo di stampaggio TipLoc crea un legame meccanico e chimico ad alta integrità tra la punta della sonda in solfuro di polifenilene (PPS) e il corpo in acciaio inossidabile AISI 304.
• Prestazioni migliorate nella vista laterale e con bersagli di piccole dimensioni, ottimizzate specificamente per bersagli con geometria ridotta o spazi di montaggio ristretti.

Applicazioni

• Misurazioni delle vibrazioni radiali e della posizione radiale su alberi rotanti ad alta velocità.
• Misurazioni della posizione assiale (di spinta) sui rotori di piccoli macchinari.
• Compressori d'aria centrifughi, compressori per refrigerazione e compressori per gas di processo.
• Macchinari con installazioni ristrette che richiedono una configurazione con sonda a montaggio inverso interno.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Metodo di montaggio: Installare la sonda dall'interno del carter della macchina. Avvitare con cautela il corpo della sonda verso l'esterno nel foro di montaggio fino a ottenere la distanza desiderata.
• Regolazione della distanza dal target: Impostare la distanza nominale su 1.0 mm (40 mils) utilizzando uno spessimetro fisico o monitorando l'uscita in tensione CC del sensore Proximitor (in genere da -9.0 Vcc a -10.0 Vcc alla distanza nominale).
• Limiti di coppia: Fissare il corpo della sonda con una coppia di installazione consigliata di 11.3 N m (100 in lb). Non superare il valore massimo di 22.6 N m (200 in lb).
• Raggio di curvatura del cavo: Mantenere un raggio di curvatura di almeno 25.4 mm (1.0 in) per tutti i cavi coassiali, per garantire le prestazioni elettriche e prevenire l'usura fisica.
• Protezione ambientale: Proteggere il punto di accoppiamento del connettore utilizzando protezioni per connettori o nastro siliconico autoagglomerante, per impedire che olio, acqua o altri fluidi di processo danneggino il segnale coassiale. Non utilizzare nastro siliconico in ambienti direttamente allagati da olio per turbine.

Conformità e certificazioni

• Marchio CE: Soddisfa i requisiti dell'Unione Europea ai sensi della Direttiva EMC 2014/30/UE e della Direttiva RoHS 2011/65/UE quando utilizzato in una catena completa di trasduttori certificata.
• RoHS: Conforme ai requisiti che limitano le sostanze pericolose.
• Sicurezza funzionale: Conforme a SIL 2 (HFT = 0) e SIL 3 (HFT = 1) secondo la norma IEC 61508.
