Bently Nevada 330908-00-30-10-01-CN 3300 NSv Sonda di prossimità

Descrizione

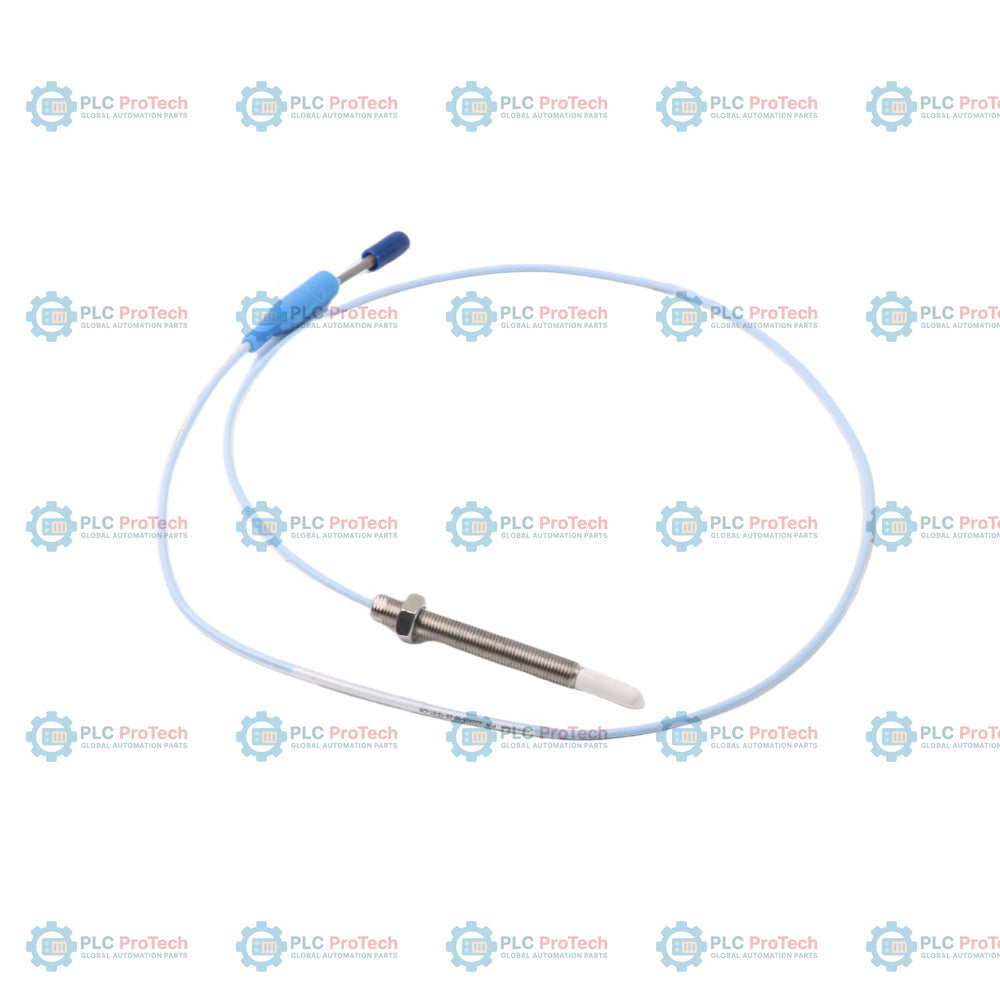

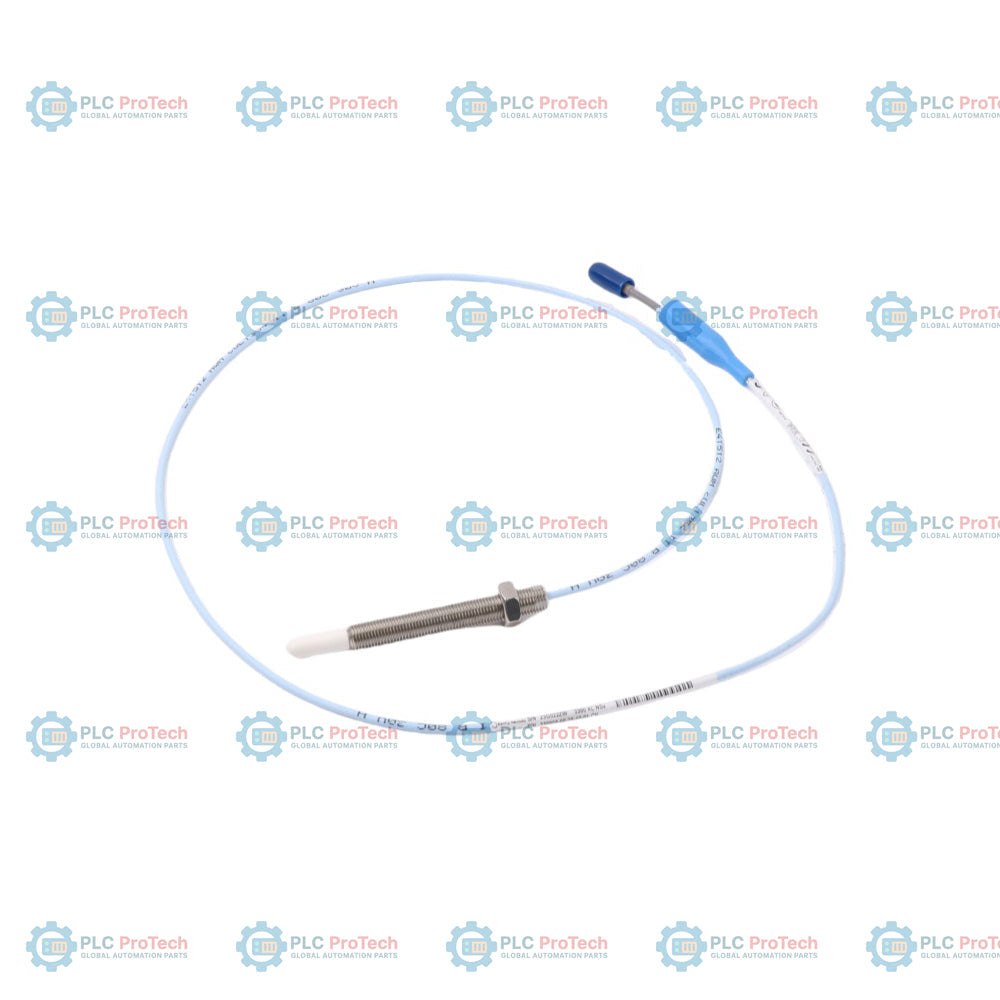

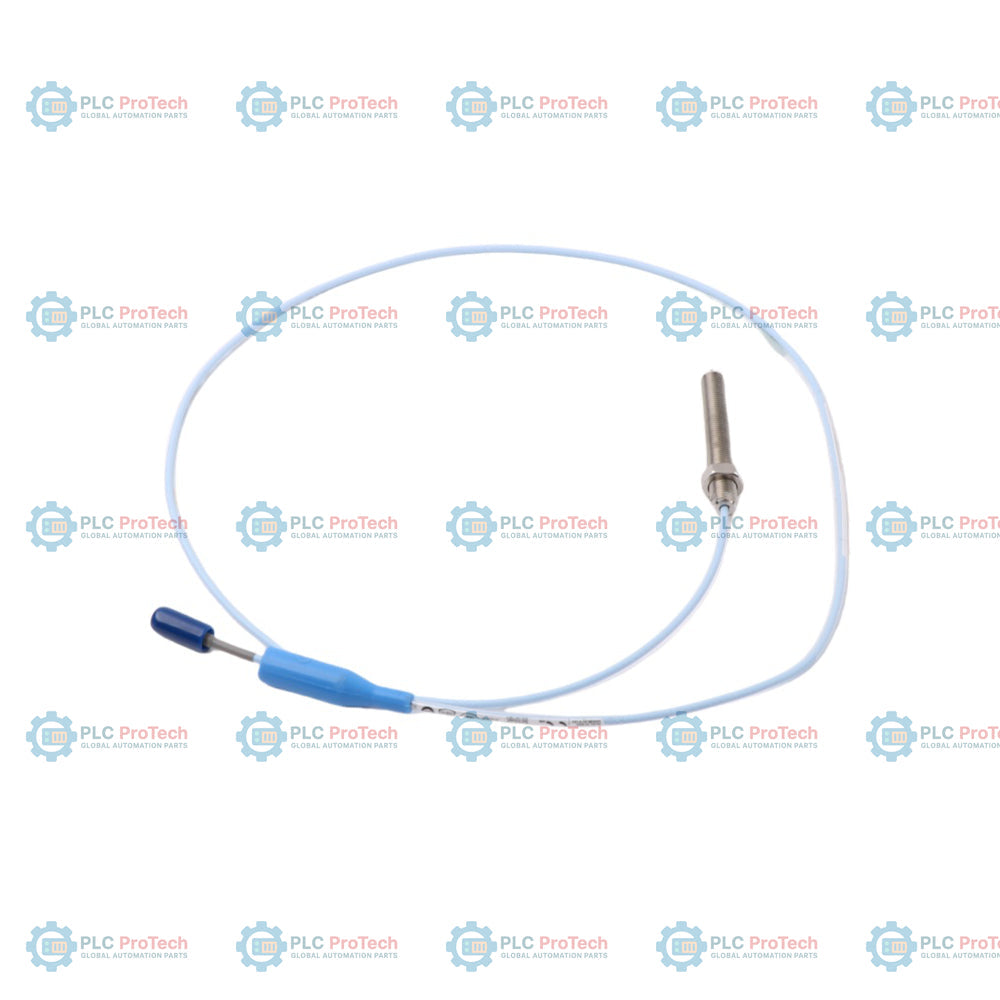

L'opzione 00 (lunghezza non filettata di 0,0 pollici) e l'opzione 30 (lunghezza complessiva del corpo di 3,0 pollici) specificano questa configurazione della sonda di prossimità 3300 NSv - 330908-00-30-10-01-CN. Questa sonda non armata presenta una filettatura 3/8-24 UNF, un cavo coassiale con lunghezza totale di 1,0 m (39 pollici) e un connettore ClickLoc miniaturizzato dotato di protezione integrata del connettore. Il suffisso -CN designa il pacchetto di approvazione per aree pericolose in Cina, che include certificati NEPSI e CCC per l'impiego in ambienti regolamentati.

La sonda funziona all'interno del sistema di trasduttori di prossimità 3300 XL NSv per monitorare lo spostamento dell'albero della macchina, le vibrazioni radiali o la posizione assiale quando gli spazi ridotti per l'installazione, la visibilità laterale limitata o la geometria degli alberi di piccole dimensioni impediscono l'uso dei sistemi standard da 5 mm o 8 mm. Questa configurazione utilizza un corpo completamente filettato senza armatura in acciaio inossidabile, facilitando l'installazione in supporti filettati standard dove non è richiesta una guaina meccanica esterna.

Caratteristiche

• Design della filettatura: configurazione con filettatura 3/8-24 UNF-2A, lunghezza non filettata di 0,0 pollici (corpo completamente filettato) e lunghezza complessiva del corpo di 3,0 pollici.
• Gruppo cavo: cavo coassiale integrato da 1,0 metri (39 pollici) con isolamento in FEP, dotato di connettore ClickLoc miniaturizzato e protezione del connettore in fluorosilicone.
• Protezione meccanica: la struttura del cavo non armato riduce al minimo il peso e i vincoli relativi al raggio di curvatura per le installazioni in condotti o involucri protetti.
• Resistenza chimica: punta della sonda in solfuro di polifenilene (PPS), per la compatibilità chimica negli ambienti dei compressori di processo.
• Conformità regionale: il pacchetto nazionale -CN fornisce marcature di sicurezza NEPSI e CCC certificate per la Cina.

Applicazioni

Le applicazioni tipiche della sonda 330908-00-30-10-01-CN includono:

• Monitoraggio delle vibrazioni radiali e della posizione assiale su compressori d'aria centrifughi e compressori di gas di processo.
• Misurazioni della posizione di spinta su apparecchiature rotanti ad alta velocità con giochi interni ridotti.
• Misurazioni delle vibrazioni su alberi di piccolo diametro inferiori a 51 mm (2,0 pollici), dove le sonde standard non possono mantenere una calibrazione lineare.
• Applicazioni per tachimetro, velocità zero e riferimento di fase (Keyphasor) con target di piccole dimensioni.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Distanza della sonda: Impostare la distanza meccanica della sonda su 1.0 mm (40 mils) usando uno spessimetro fisico oppure monitorando la tensione di uscita del sensore Proximitor (-9.0 Vdc nominale) nelle condizioni target.
• Limite di coppia dell'involucro: Installare la sonda nel supporto filettato usando una chiave dinamometrica. Serrare l'involucro 3/8-24 UNF alla coppia consigliata di 11.3 N m (100 in-lb), facendo attenzione a non superare il limite massimo assoluto di 33.9 N m (300 in-lb).
• Ingaggio della filettatura: Assicurarsi che la lunghezza totale di ingaggio della filettatura non superi 0.563 pollici (1.5 volte il diametro nominale della filettatura), per evitare il grippaggio della filettatura.
• Collegamento del connettore: Assicurarsi che i connettori coassiali ClickLoc siano serrati a mano. Far scorrere completamente il protettore del connettore in fluorosilicone preinstallato sulla connessione, in modo da formare una tenuta stagna contro gli oli di processo e l'umidità.
• Raggio di curvatura del cavo: Durante la posa, mantenere un raggio di curvatura fisico minimo di 25.4 mm (1.0 in) per il cavo coassiale non armato, per evitare l'affaticamento del conduttore centrale o della schermatura.

Conformità e certificazioni

• Approvazioni per aree pericolose: Certificato NEPSI e CCC per applicazioni antideflagranti e a sicurezza intrinseca in Cina (pacchetto paese -CN).
• Marchio CE: Pienamente conforme alla Direttiva europea EMC 2014/30/UE e alla Direttiva RoHS 2011/65/UE.
• Sicurezza funzionale: Certificato SIL 2 (HFT=0) e predisposto per SIL 3 (HFT=1) se integrato in un sistema strumentato di sicurezza completo.
• Marino: Soddisfa i requisiti standard di classificazione per installazioni marine e offshore.
