Descrizione

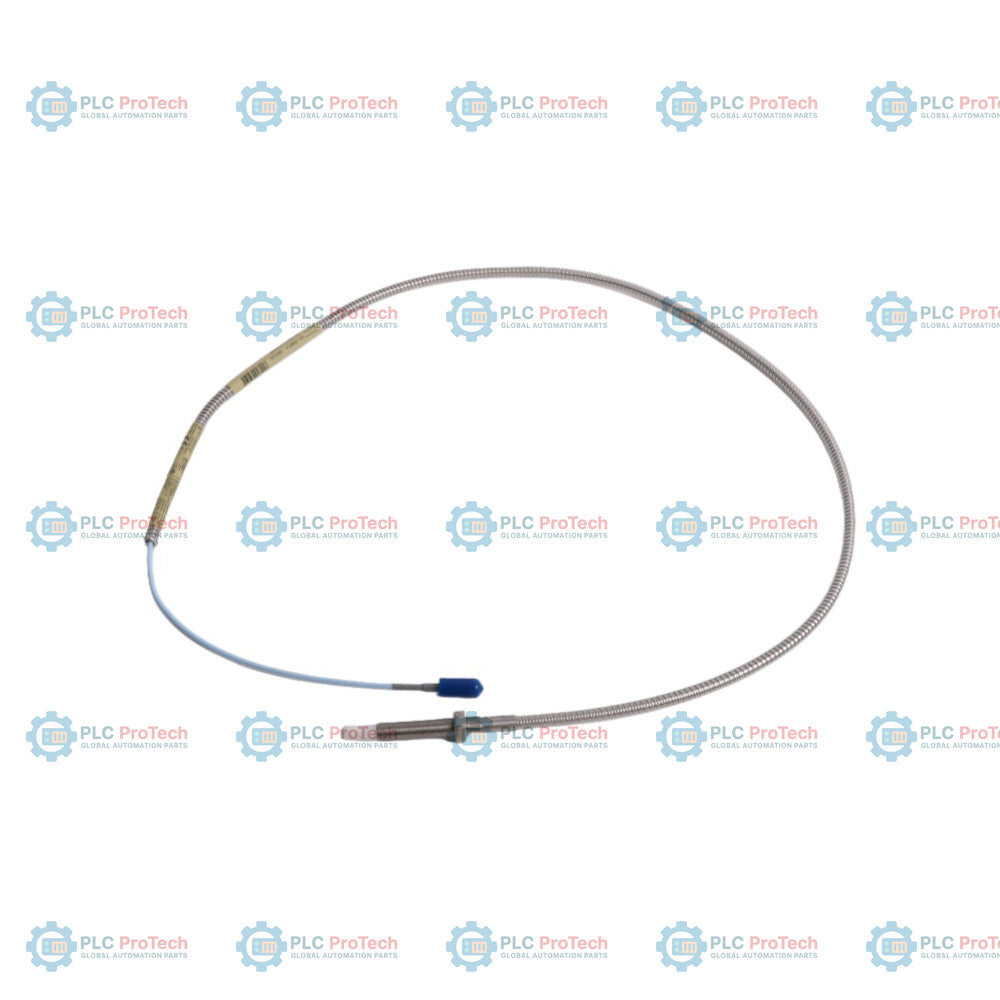

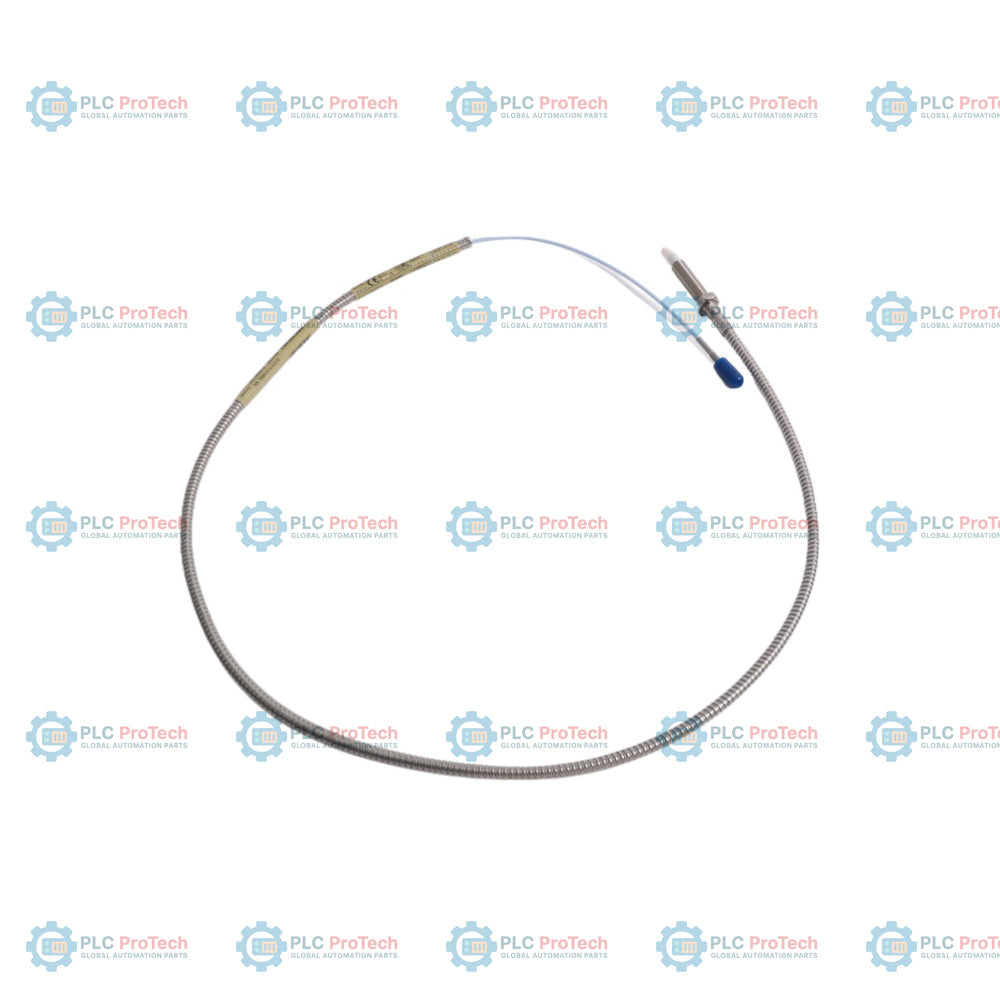

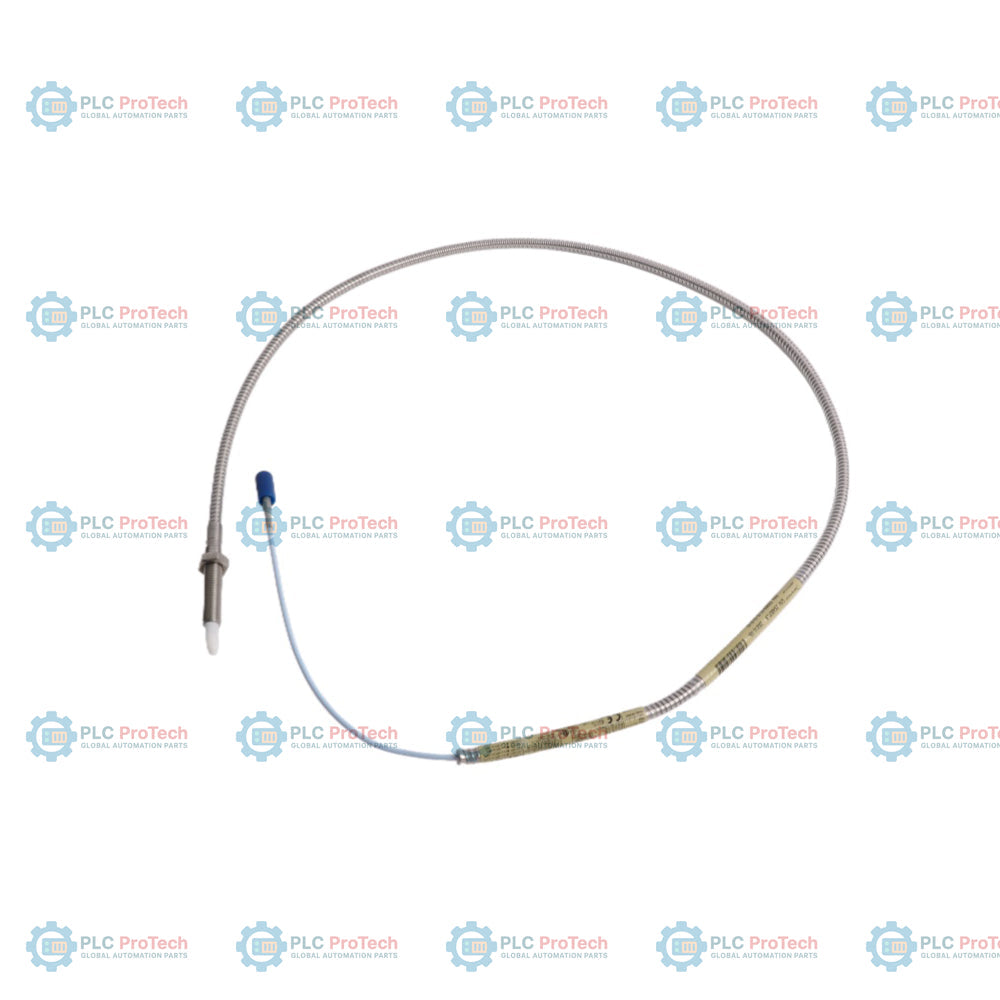

Il corpo della sonda in acciaio con filettatura 3/8-24 UNF e armatura integrata in acciaio inossidabile (lunghezza non filettata dell'opzione 00, lunghezza del corpo dell'opzione 20) definisce la sonda di prossimità 330909-00-20-10-02-05 3300 NSv. Questo componente trasduttore viene utilizzato nel sistema di trasduttori di prossimità 3300 XL NSv per misurare lo spostamento statico e dinamico senza contatto in applicazioni con geometria dell'obiettivo limitata o giochi ridotti.

Questa configurazione integra un cavo coassiale con isolamento in FEP e lunghezza totale di 1,0 m (opzione 10), protetto da un'armatura flessibile in acciaio inossidabile AISI 302. Termina con un connettore coassiale miniaturizzato ClickLoc (opzione 02, senza protezione del connettore) e include diverse certificazioni internazionali per aree pericolose (opzione 05). Mentre le sonde standard 3300 XL da 8 mm richiedono obiettivi più grandi, il sistema 3300 NSv è calibrato per alberi di diametro inferiore e controalesature strette fino a 9,5 mm (0,375 pollici), risolvendo i problemi di diafonia nelle configurazioni di macchinari ad alta densità.

Caratteristiche

• Corpo filettato con armatura: realizzato con filettature 3/8-24 UNF-2A e armatura flessibile in acciaio inossidabile AISI 302 per la protezione fisica in ambienti operativi difficili.
• Opzione 00 non filettata: specifica 0,0 pollici di lunghezza non filettata del corpo, rendendo completamente filettata l'intera lunghezza del corpo di 2,0 pollici (opzione 20).
• Lunghezza del cavo dell'opzione 10: include una lunghezza totale del cavo della sonda di 1,0 m (39 pollici), progettata per corrispondere alla lunghezza totale del sistema quando viene combinata con un cavo di prolunga 3300 NSv.
• Connettore dell'opzione 02: dotata di un connettore coassiale miniaturizzato ClickLoc su un cavo coassiale standard senza protezione del connettore.
• Approvazioni dell'opzione 05: certificata da diverse agenzie internazionali per installazioni in aree pericolose, incluse le approvazioni CSA, ATEX e IECEx.
• Calibrazione per obiettivi con gioco ridotto: calibrata per obiettivi di dimensioni ridotte, macchinari con alesaggio ridotto e alberi con diametro inferiore a 20 mm (0,8 pollici).

Applicazioni

• Compressori centrifughi e assiali con spazio di installazione limitato
• Turbine a gas aeroderivative ad alta velocità
• Misurazioni delle vibrazioni dell'albero e della posizione assiale su alberi con diametro inferiore a 20 mm (0,8 pollici)
• Monitoraggio dei cuscinetti a film fluido in piccole pompe e generatori

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Assicurarsi che la punta della sonda sia isolata dalle strutture metalliche vicine; per evitare interferenze della vista laterale, mantenere un diametro minimo del bersaglio di 8,9 mm (0,35 pollici) e un diametro consigliato della sede di 13 mm (0,5 pollici).
• Evitare di serrare eccessivamente la sonda durante l'installazione; la coppia massima nominale per il corpo con filettatura 3/8-24 è di 33,9 N-m (300 in-lb), mentre la coppia di installazione consigliata è di 11,3 N-m (100 in-lb).
• Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollici) per il cavo coassiale armato, per evitare danni ai conduttori interni.
• Assicurarsi che la lunghezza combinata del cavo della sonda e del cavo di prolunga 3300 NSv sia uguale alla lunghezza totale del sistema calibrata per il sensore Proximitor 3300 XL NSv (5,0 m o 7,0 m).

Conformità e certificazioni

• CSA/NRTL: Classe I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Classe I, Divisione 1, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III
• ATEX/IECEx: II 1 G Ex ia IIC T5...T1 Ga; II 3 G Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc
• Direttiva EMC: 2014/30/UE (EN 61000-6-2, EN 61000-6-4)
• Direttiva RoHS: 2011/65/UE
• Sicurezza funzionale: capacità SIL 2 (HFT=0), capacità SIL 3 (HFT=1)
