Descrizione

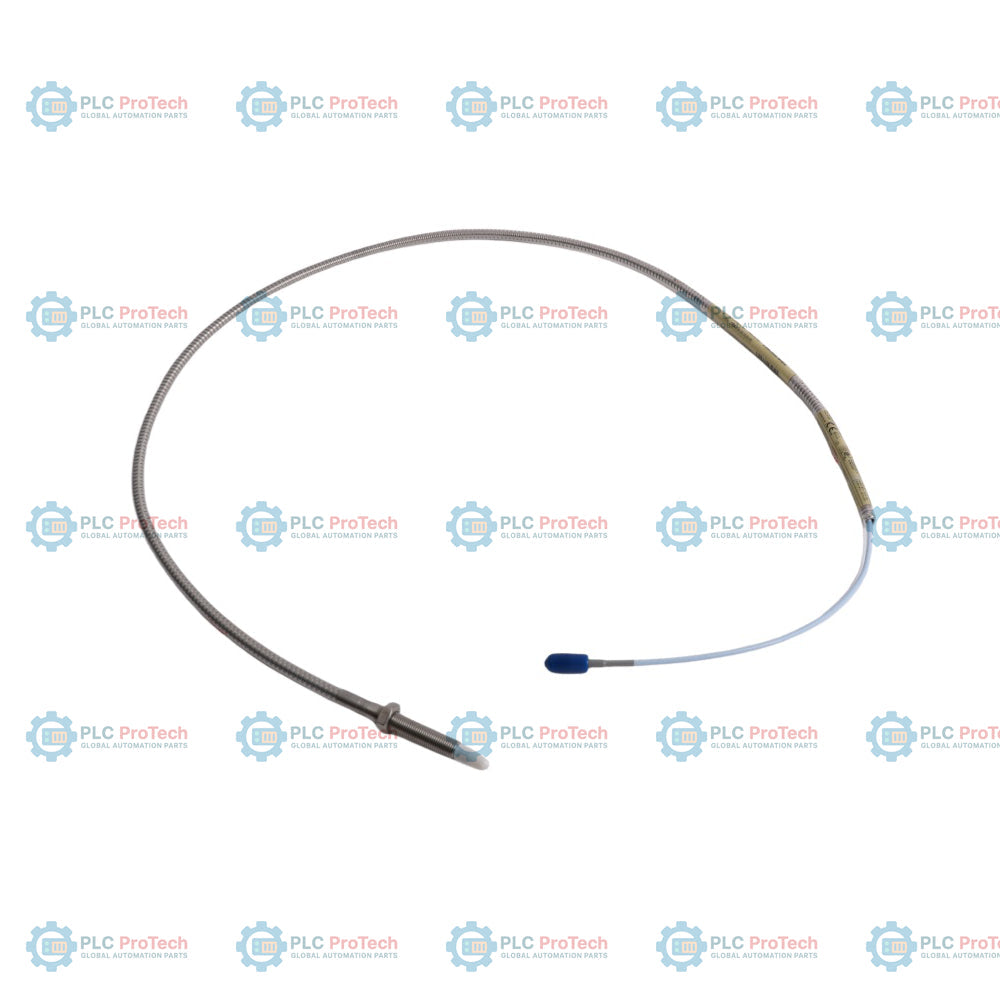

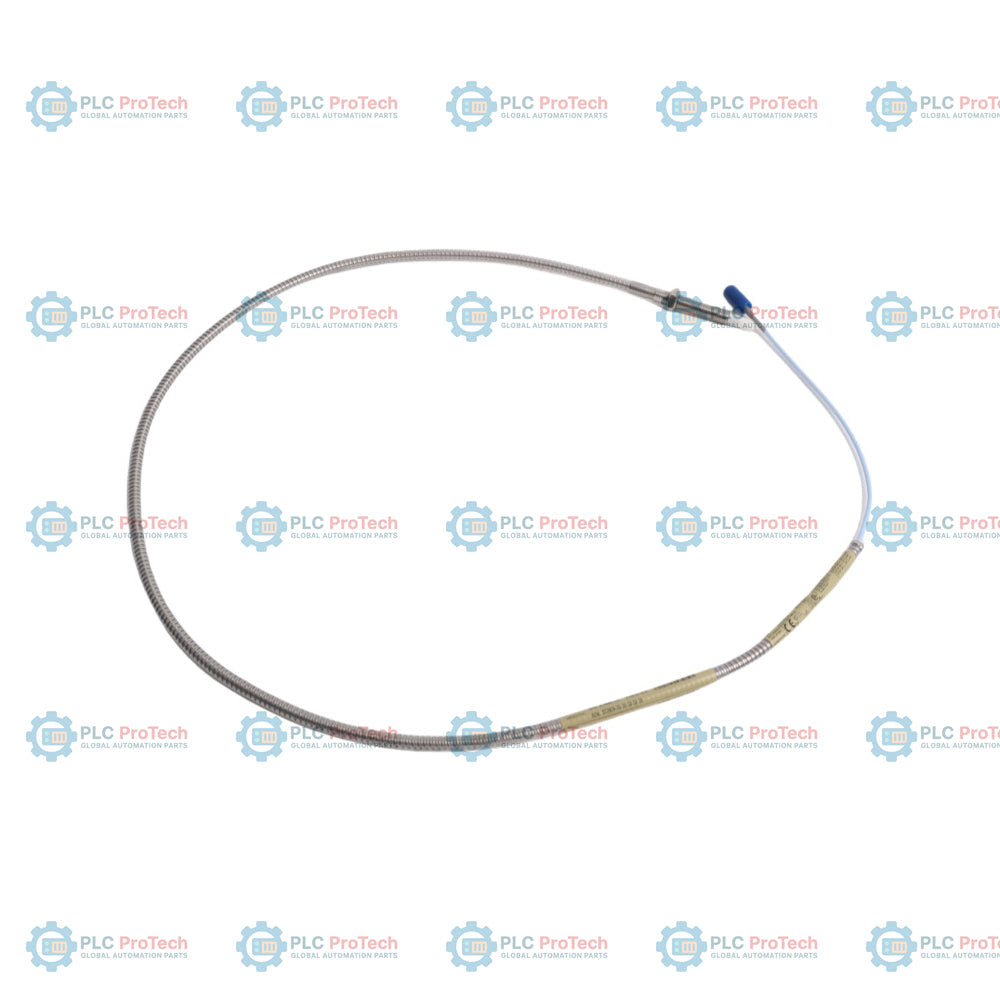

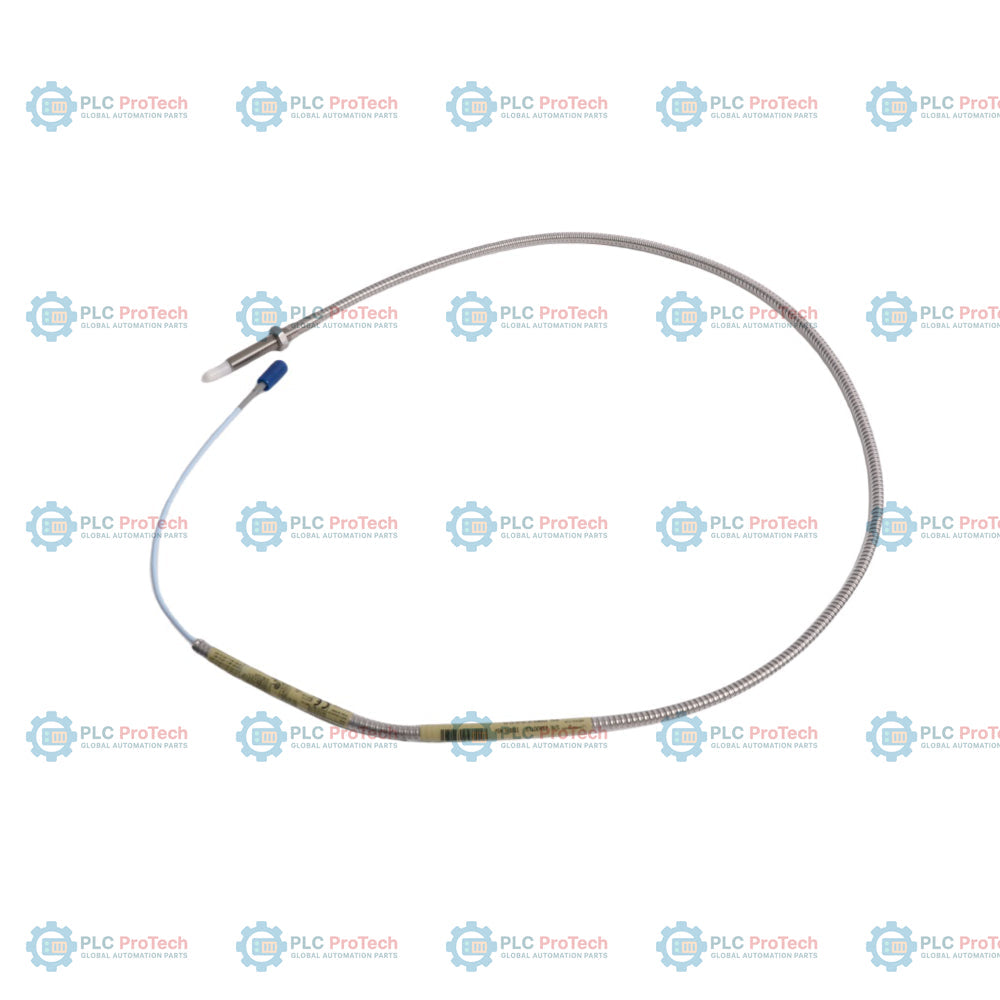

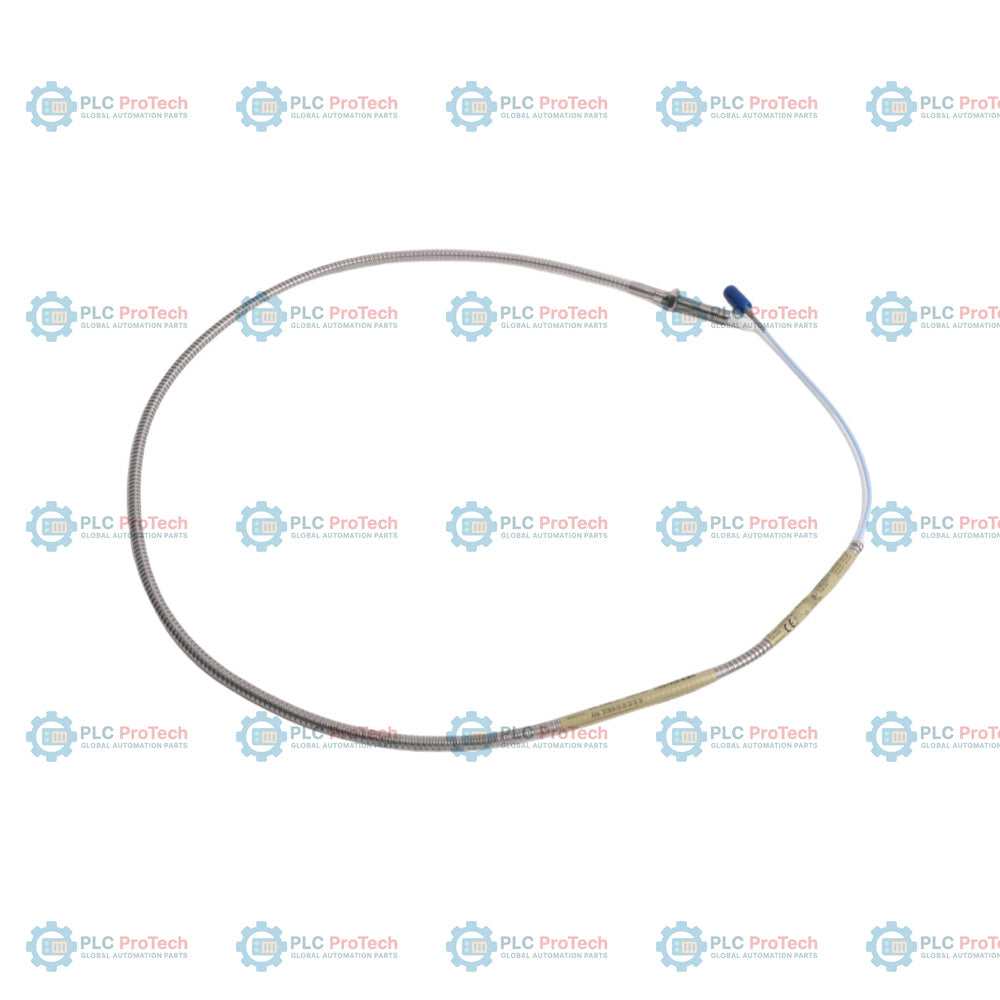

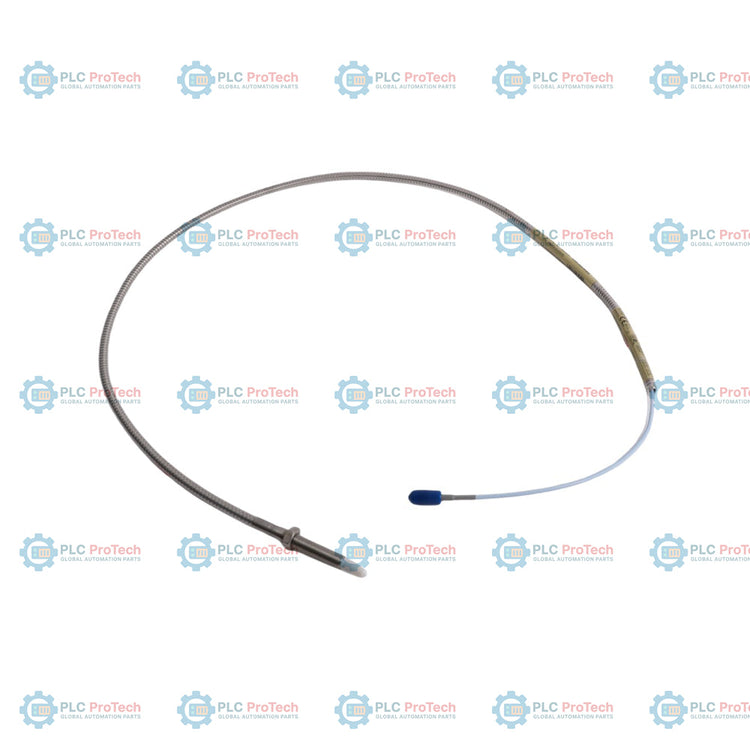

Corpo della sonda in acciaio inossidabile completamente filettato 3/8-24 UNF (lunghezza non filettata Opzione 00), con corpo di 2,0 pollici (Opzione 20) e lunghezza totale di 1,0 m (Opzione 10) — 330909-00-20-10-02-CN. Questa sonda di prossimità 3300 NSv a correnti parassite misura le vibrazioni radiali dell'albero e la posizione assiale dell'albero su macchinari rotanti ad alta velocità con geometrie del bersaglio limitate. La configurazione del modello 330909 presenta un'armatura flessibile in acciaio inossidabile AISI 302 sul cavo di collegamento, per prevenire danni fisici e usura meccanica in ambienti operativi gravosi.

La sonda funziona come parte del sistema di trasduttori di prossimità 3300 XL NSv, abbinandosi al sensore Proximitor 3300 XL NSv e a un cavo di prolunga 3300 NSv per stabilire un intervallo lineare di 1,5 mm (60 mil). Questa configurazione specifica presenta il suffisso -CN, che indica il pacchetto di approvazione cinese pre-certificato per aree pericolose. Tarato per impostazione predefinita sull'acciaio AISI 4140, questo sistema viene utilizzato in compressori centrifughi, installazioni di pompe e turbine a gas aeroderivative in cui i vincoli di spazio impediscono l'uso di trasduttori di dimensioni standard.

Caratteristiche

• Opzione 00: lunghezza non filettata di 0,0 pollici, che fornisce un corpo completamente filettato per una profondità di montaggio regolabile.
• Opzione 20: lunghezza complessiva del corpo di 2,0 pollici per installazioni in alloggiamenti filettati standard.
• Opzione 10: lunghezza totale della sonda di 1,0 metro (39 pollici), che semplifica i collegamenti elettrici all'esterno degli alloggiamenti delle macchine.
• Opzione 02: connettore coassiale miniaturizzato ClickLoc con cavo standard isolato in FEP da 75 ohm.
• Suffisso -CN: pacchetto integrato di approvazione cinese per aree pericolose con certificazioni NEPSI e CCC.
• Armatura integrata: l'armatura flessibile in acciaio inossidabile AISI 302 previene schiacciamenti, usura abrasiva e tagli del cavo.
• Stampaggio TipLoc: crea un legame resistente agli agenti chimici tra la punta della sonda in solfuro di polifenilene e l'alloggiamento in acciaio inossidabile.
• Design CableLoc: garantisce una resistenza alla trazione di 220 N (50 lb) per fissare il collegamento tra il cavo della sonda e la punta della sonda.

Applicazioni

• Monitoraggio delle vibrazioni radiali e della posizione assiale nelle turbine a gas aeroderivative
• Compressori centrifughi ad alta velocità e turboespansori con alberi di piccole dimensioni
• Pompe a corpo ridotto, riduttori industriali e macchinari ausiliari dell'impianto
• Misurazione senza contatto dello spostamento in ambienti meccanici ristretti
• Aree industriali pericolose che richiedono certificazioni di protezione contro le esplosioni CCC e NEPSI

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l’installazione

Per garantire l’installazione e le prestazioni corrette della sonda di prossimità 3300 NSv, osservare le seguenti linee guida ingegneristiche:

• Distanza e spaziatura dal bersaglio: Utilizzare un voltmetro digitale per controllare la tensione di uscita durante la regolazione della distanza della sonda. La distanza consigliata è 1.0 mm (40 mils), corrispondente a circa -9.0 Vdc.
• Limiti di coppia: Per la custodia della sonda con filettatura 3/8-24, la coppia di installazione consigliata è 11.3 N-m (100 in-lb). Non superare la coppia nominale massima di 33.9 N-m (300 in-lb). Per i primi tre filetti, il limite massimo è 7.5 N-m (66 in-lb).
• Instradamento dei cavi: Assicurarsi che il raggio di curvatura del cavo coassiale non scenda al di sotto di 25.4 mm (1.0 in). Evitare di instradare i cavi vicino a linee ad alta tensione o macchinari alimentati in corrente alternata per prevenire interferenze elettromagnetiche.
• Protezione del connettore: Utilizzare protezioni per connettori in fluorosilicone o nastro in silicone autoagglomerante sul collegamento tra la sonda e il cavo di prolunga, per impedire l’ingresso di acqua, vapore o lubrificanti per turbine.

Conformità e certificazioni

La serie di sonde di prossimità 3300 NSv è conforme agli standard internazionali quando collegata a sensori Proximitor approvati. Questo prodotto specifico include le seguenti certificazioni:

• NEPSI: Centro nazionale cinese di supervisione e ispezione per la protezione dalle esplosioni e la sicurezza della strumentazione
• CCC: Certificazione obbligatoria cinese (conformità agli standard di sicurezza per aree pericolose)
• Approvazioni ATEX / IECEx / Nordamericane: Qualificato nell’ambito di piattaforme con approvazioni multiple se abbinato a sistemi barriera certificati (Ui = -28V, Ii = 140mA, Pi = 0.91W)
