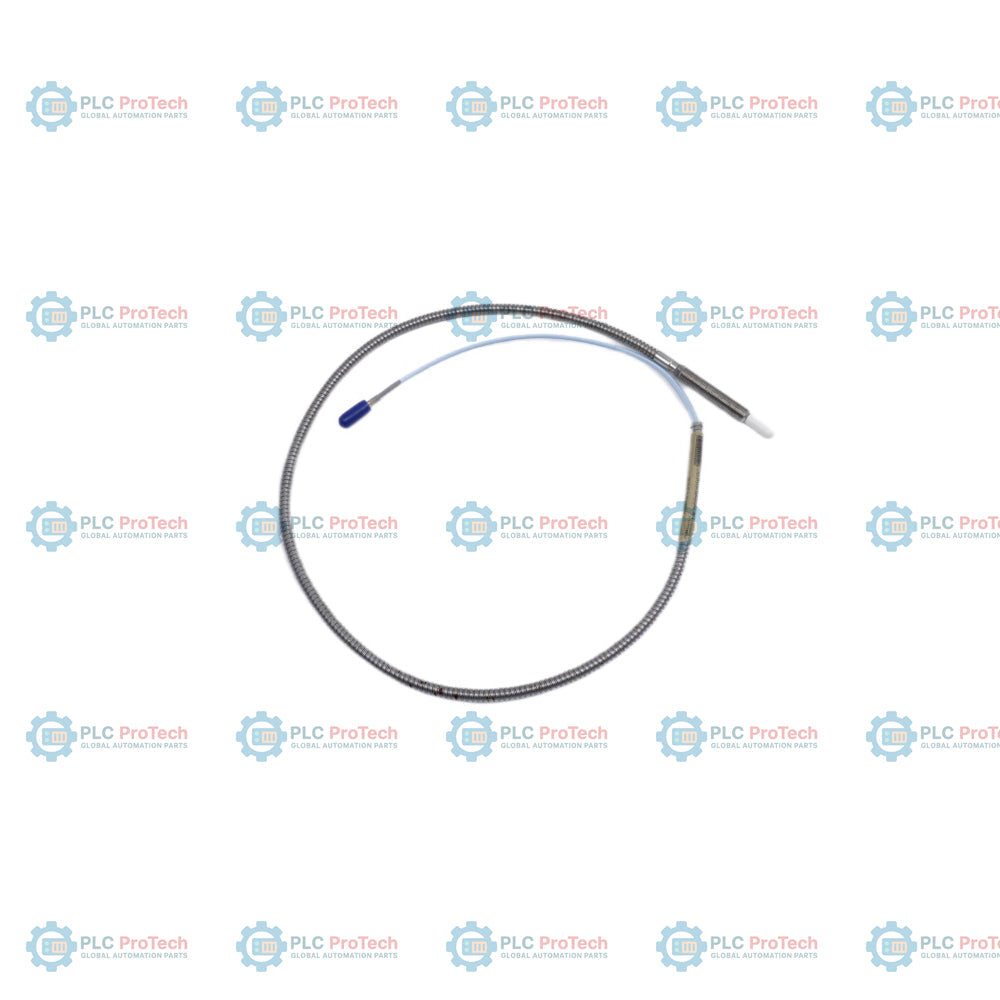

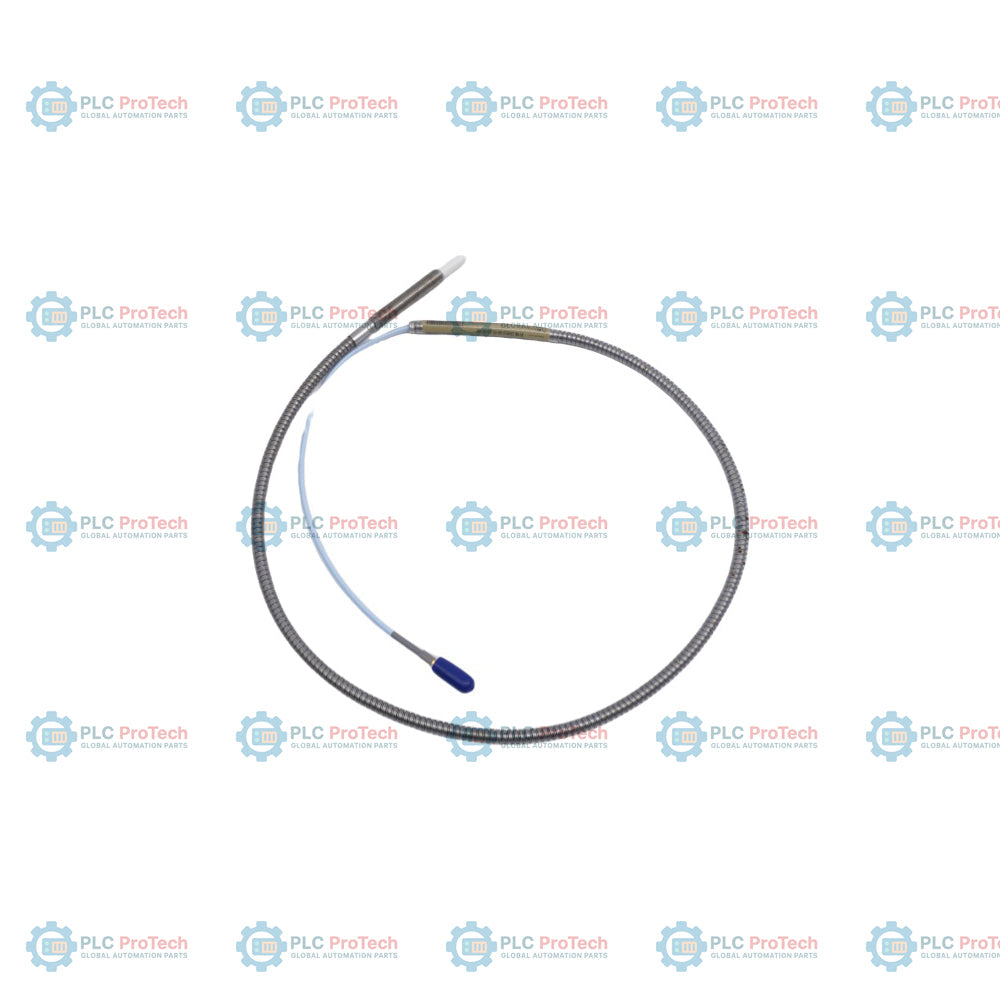

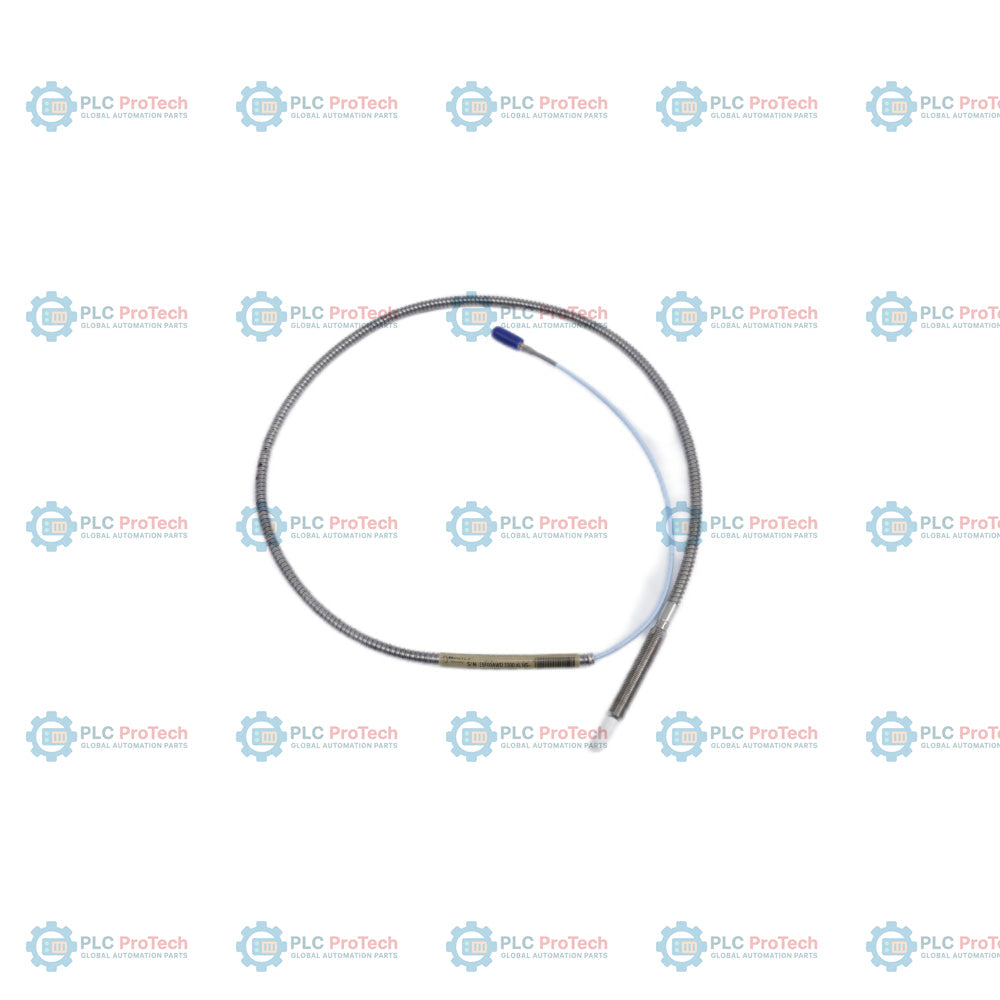

Bently Nevada 330910-00-05-10-02-00 Sonda di prossimità 3300 NSv

Panoramica del prodotto

Il 330910-00-05-10-02-00 (3300 NSv) è un sensore industriale a correnti parassite ad alta precisione, progettato per macchinari con requisiti di installazione restrittivi. Appartenente alla serie Narrow Side View (NSv), questa sonda è progettata specificamente per compressori d'aria centrifughi, compressori per refrigerazione e piccole pompe di processo, dove i sensori standard da 8 mm sarebbero soggetti a interferenze del segnale. Il 330910-00-05-10-02-00 eccelle nella misurazione delle vibrazioni radiali e della posizione assiale su alberi piccoli (inferiori a 51 mm) o target stretti (inferiori a 15 mm). Grazie alle tecnologie brevettate Bently Nevada TipLoc e CableLoc , la sonda garantisce un'adesione robusta tra punta e corpo e offre una resistenza alla trazione di 220 N, risultando ideale per gli ambienti di processo aggressivi di centrali elettriche e raffinerie chimiche.

Dettaglio della configurazione dei suffissi

Secondo le specifiche tecniche della Scheda tecnica 147385, il modello 330910-00-05-10-02-00 presenta la seguente configurazione meccanica ed elettrica:

• 330910: Sonda di prossimità 3300 NSv con filettatura metrica M10X1.

• 00 (opzione lunghezza non filettata): lunghezza non filettata del corpo pari a 0 mm.

• 05 (opzione lunghezza complessiva del corpo): lunghezza complessiva del corpo pari a 50 mm.

• 10 (opzione lunghezza totale): cavo integrato della sonda da 1,0 metro (3,3 piedi).

• 02 (opzione connettore e tipo di cavo): dotata di connettore coassiale miniaturizzato ClickLoc e cavo standard (senza armatura).

• 00 (opzione approvazione dell'ente): versione standard senza necessità di certificazioni specifiche per aree pericolose.

Specifiche tecniche

Domande frequenti di ingegneria

Quali sono i principali vantaggi del design NSv Narrow Side View?

Le sonde standard da 8 mm hanno un ampio campo magnetico che "vede" i lati di un foro di montaggio, creando un errore di offset. Il design NSv concentra il campo sulla punta, consentendo l'installazione in sedi di diametro molto più piccolo e rappresentando la scelta superiore per il monitoraggio delle vibrazioni su alberi di piccolo diametro, dove le interferenze della vista laterale sono un problema.

Il connettore ClickLoc è affidabile nelle applicazioni soggette a forti vibrazioni?

Sì. ClickLoc è un meccanismo di bloccaggio brevettato. A differenza dei connettori filettati standard, che possono allentarsi a causa delle vibrazioni nel tempo, ClickLoc "scatta" in una posizione meccanica sicura, garantendo una connessione elettrica costante e un'impedenza del segnale stabile per il sistema di monitoraggio 3500.

Posso utilizzare questa sonda con un cavo di prolunga standard 3300 XL?

No. La serie 3300 NSv è elettricamente distinta dalla serie standard 3300 XL da 8 mm. Questa sonda deve essere abbinata a un cavo di prolunga 3300 NSv e a un sensore Proximitor 3300 XL NSv. La combinazione di componenti diversi comporterà fattori di scala errati e dati imprecisi sul macchinario.

Direttive per l'installazione e la manutenzione sul campo

• Specifiche di coppia: per i corpi delle sonde M10X1, la coppia di installazione consigliata è 7.5 N-m (66 in-lb). Non superare mai la coppia massima nominale di 22.6 N-m (200 in-lb). Un serraggio eccessivo può causare l'allungamento del corpo e spostare permanentemente il punto di calibrazione della bobina interna.

• Impostazione della tensione di gap: per l'acciaio AISI 4140 standard, regolare il gap della sonda fino a ottenere una tensione di polarizzazione di -10 Vdc all'uscita del sensore Proximitor. Ciò rappresenta il centro del campo lineare di 1,5 mm, garantendo che il monitor possa rilevare i picchi di vibrazione sia positivi sia negativi senza saturazione.

• Tenuta ambientale: sebbene la sonda sia omologata per temperature elevate, l'esposizione prolungata a temperature inferiori a -34 deg C (-30 deg F) può causare il cedimento della tenuta alla pressione. Utilizzare sempre il nastro in silicone autoagglomerante fornito per avvolgere il collegamento tra la sonda e il cavo di prolunga, impedendo all'umidità o all'olio di penetrare e compromettere il segnale ClickLoc.

• Instradamento del cavo: poiché questo modello (opzione 02) non dispone di armatura in acciaio inossidabile, il cavo deve essere protetto all'interno di una canalina rigida o flessibile se viene instradato in aree in cui potrebbe essere calpestato, schiacciato o esposto a bordi taglienti. Mantenere sempre un raggio di curvatura minimo di 25.4 mm (1 pollice) .
