Descrizione

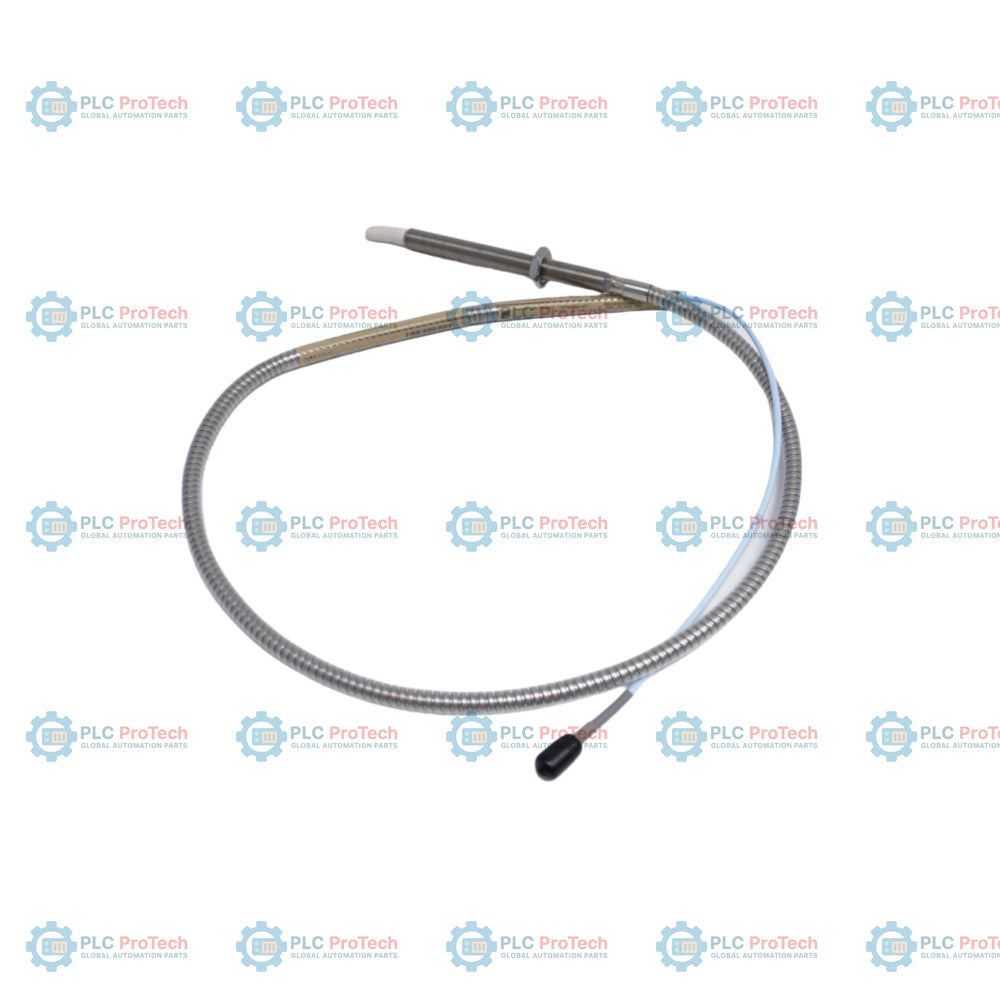

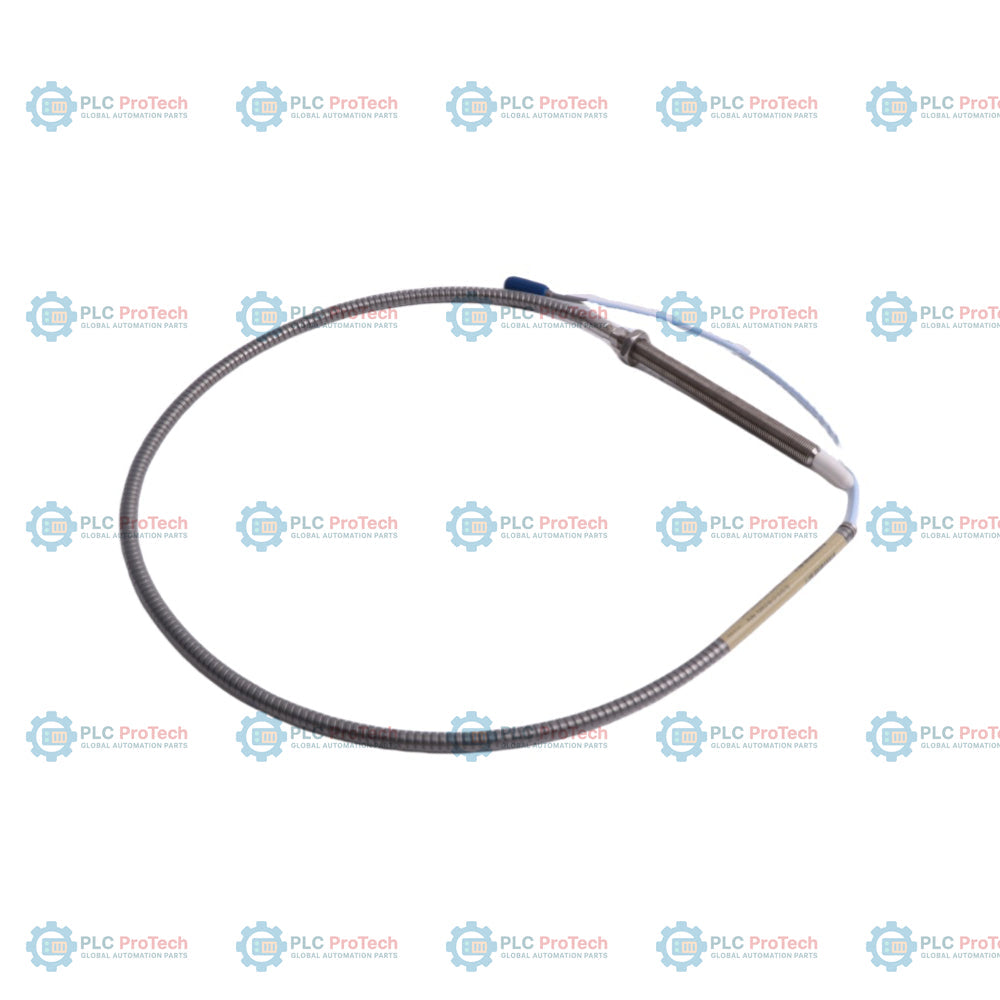

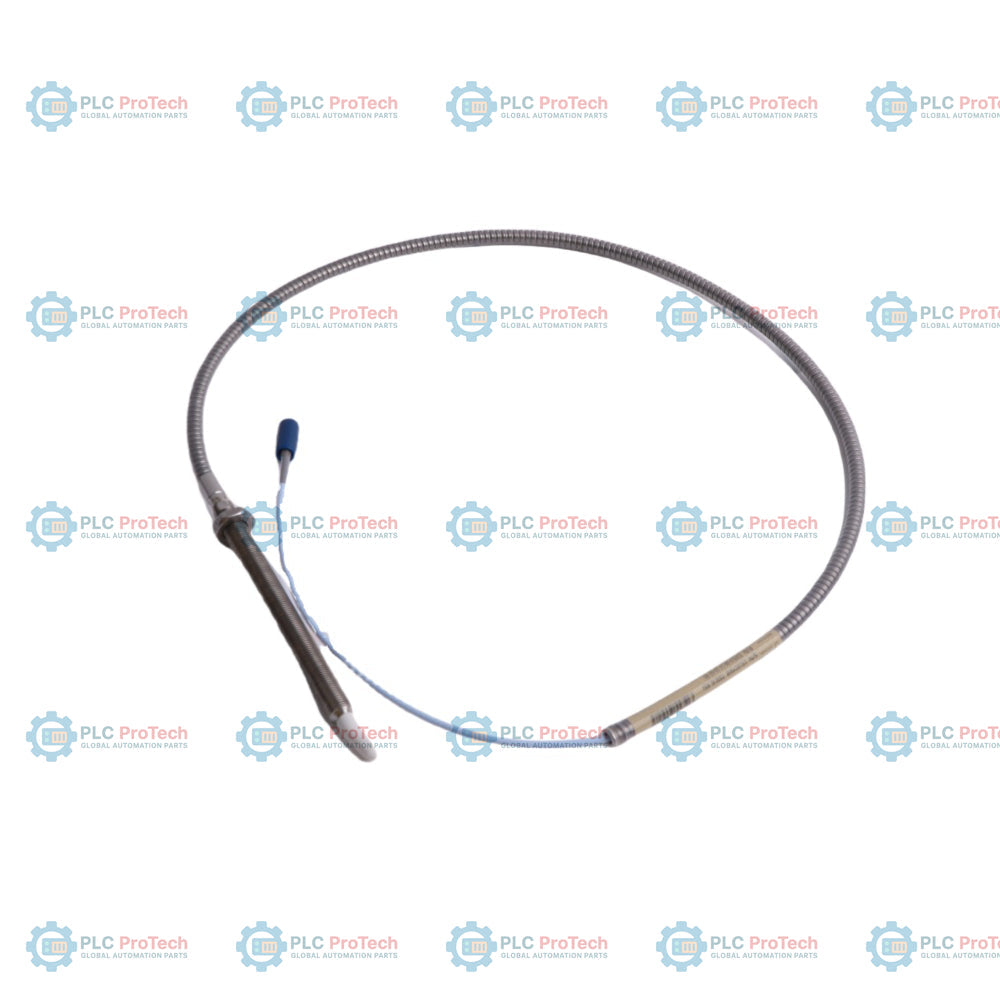

330910-00-13-10-02-00: Sonda di prossimità 3300 NSv, filettatura metrica M10X1, opzione 00 lunghezza non filettata (0 mm), opzione 13 lunghezza complessiva della custodia (130 mm), opzione 10 lunghezza totale (1,0 m), opzione 02 connettore coassiale miniaturizzato ClickLoc con cavo standard, opzione 00 senza approvazioni da parte degli enti competenti.

Il sistema di trasduttori di prossimità 3300 NSv è progettato per macchinari con aree bersaglio ridotte o spazi liberi di installazione limitati. Funzionando come sensore a correnti parassite senza contatto, questa sonda misura lo spostamento statico e dinamico dell'albero, risultando adatta per macchine con cuscinetti radiali a film fluido e alloggiamento di piccolo diametro, compressori ad alta velocità e turbine a gas aeroderivative. L'armatura integrata in acciaio inossidabile protegge il cavo coassiale isolato in fluoropolimero da abrasioni e danni meccanici in ambienti industriali gravosi.

Caratteristiche

• L'opzione 00 specifica una lunghezza non filettata di 0 mm per il massimo impegno della filettatura.
• L'opzione 13 fornisce una lunghezza complessiva della custodia metrica di 130 mm con filettature M10X1.
• L'opzione 10 fornisce una lunghezza totale del cavo di 1,0 metri (39 pollici).
• L'opzione 02 presenta un connettore coassiale miniaturizzato ClickLoc con cavo standard isolato in FEP.
• L'opzione 00 indica che per questa configurazione non sono necessarie approvazioni da parte degli enti competenti.
• L'armatura flessibile in acciaio inossidabile AISI 302 protegge il cavo coassiale dall'usura fisica.
• Il materiale della punta della sonda in solfuro di polifenilene (PPS) offre un'elevata resistenza chimica e termica.
• Il processo di stampaggio TipLoc crea una tenuta ad alta pressione tra la punta della sonda e la custodia.
• Il design CableLoc offre una resistenza alla trazione del cavo di 220 N (50 lb).

Applicazioni

• Monitoraggio delle vibrazioni radiali dell'albero e della posizione assiale in macchinari con alloggiamento di piccolo diametro.
• Misurazioni delle vibrazioni su turbine a gas aeroderivative e turbocompressori ad alta velocità.
• Misurazioni della posizione di spinta in apparecchiature ausiliarie con spazio libero ridotto.
• Sistemi di protezione dei macchinari che richiedono sensori metrici corazzati con filettatura M10X1.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Durante l'installazione della sonda di prossimità 3300 NSv, attenersi alle seguenti procedure:

• Coppia di serraggio della filettatura: per le custodie con filettatura M10X1, la coppia consigliata è di 11,3 N-m (100 in-lb), con un limite massimo nominale di 33,9 N-m (300 in-lb). Non superare la coppia massima.
• Raggio minimo di curvatura: mantenere un raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollice) per prevenire danni al coassiale interno.
• Manutenzione del connettore: mantenere puliti e asciutti i connettori coassiali ClickLoc. Evitare di serrare eccessivamente; serrare manualmente i connettori ClickLoc standard.
• Distanza dal bersaglio: verificare che le dimensioni del bersaglio rispettino il diametro minimo consigliato di 13 mm (0,5 pollici). Mantenere una distanza adeguata dalla punta del sensore per evitare interferenze quando più sonde sono installate in parallelo o in configurazioni X-Y.
