Panoramica del prodotto

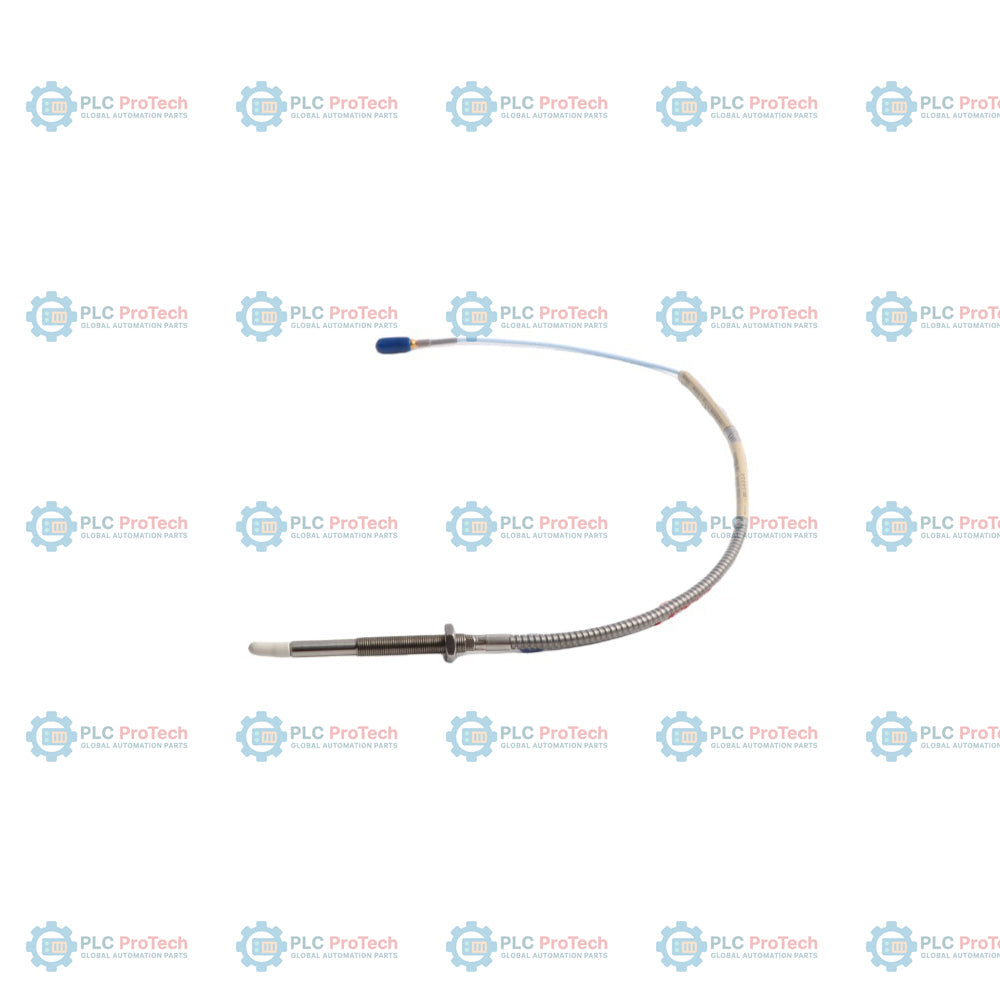

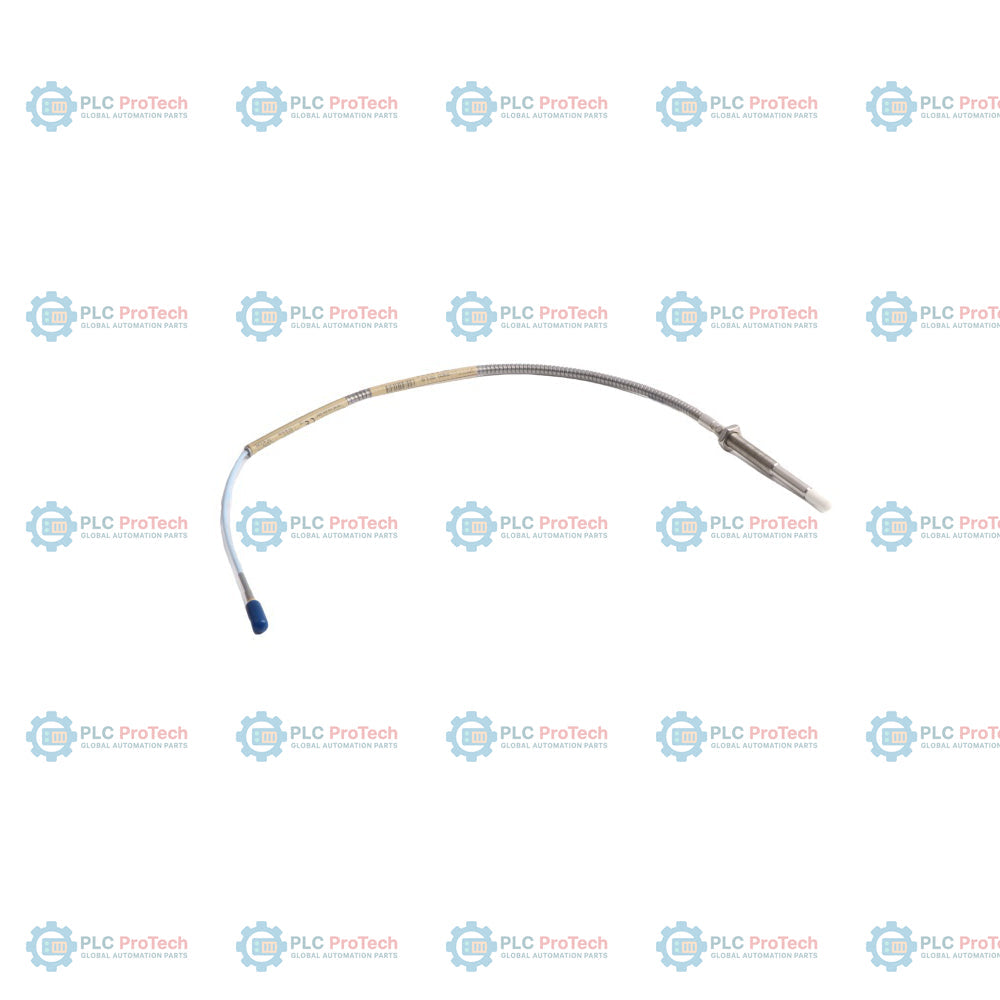

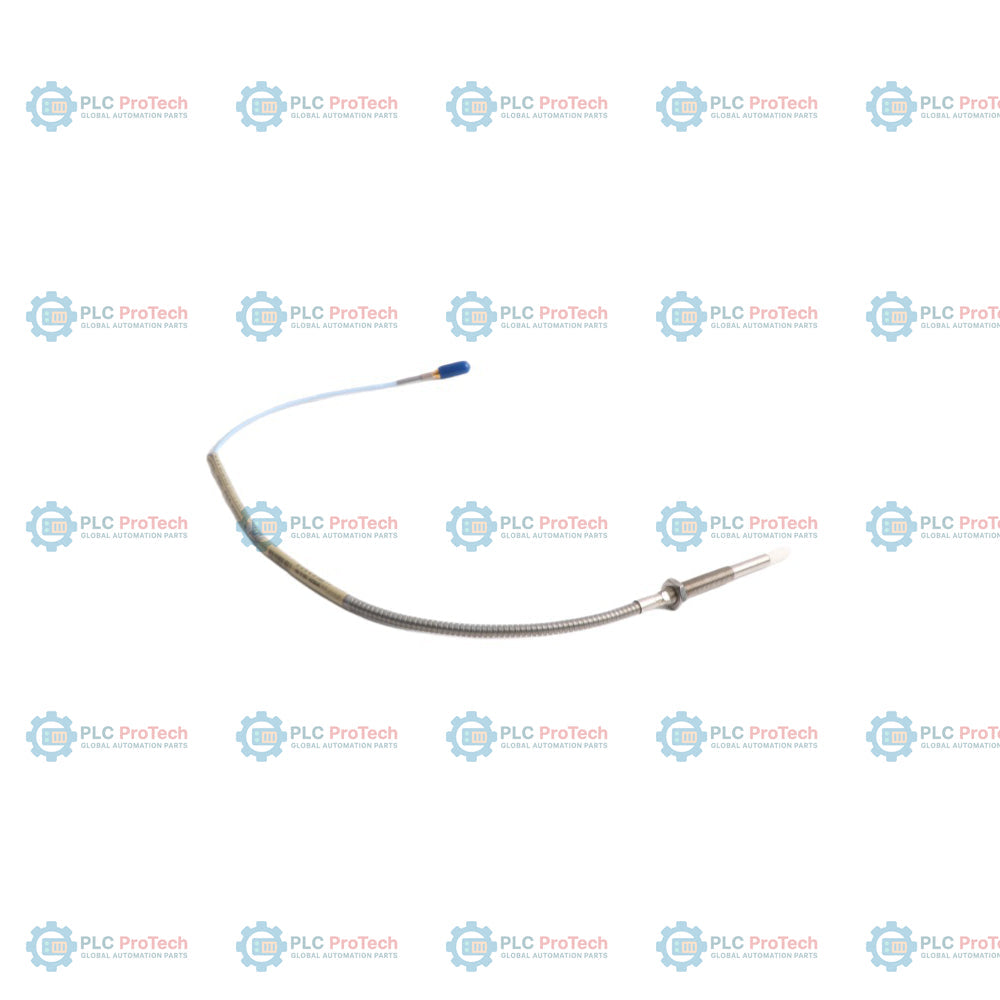

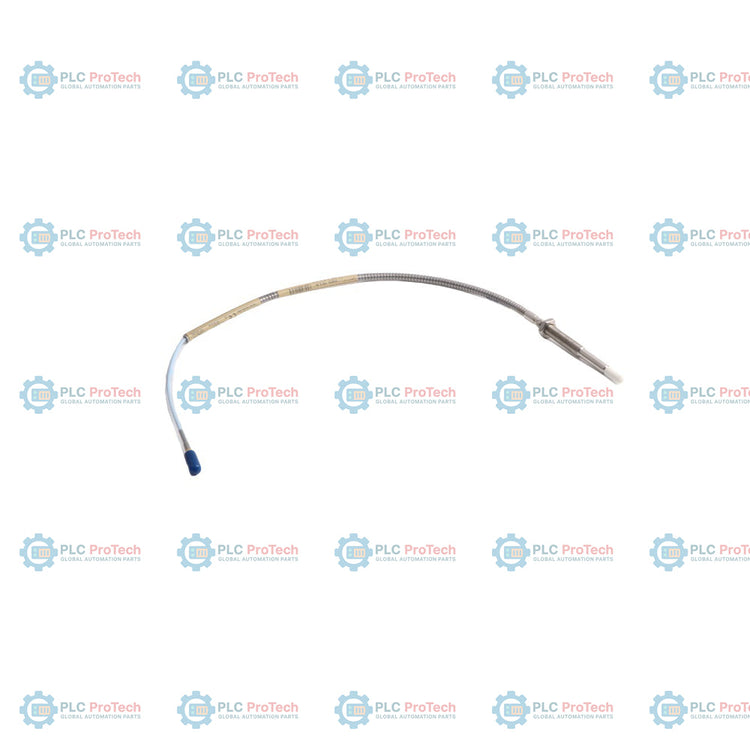

Il 330910-03-09-05-02-05 è un trasduttore di prossimità specializzato 3300 NSv (Narrow Side View) progettato per il monitoraggio ad alta precisione delle vibrazioni e della posizione in ambienti industriali con spazi limitati. Questa sonda filettata M10X1 è lo standard del settore per compressori di processo, riduttori ad alta velocità e turbine a gas aeroderivative, dove lo spazio laterale è ridotto. Grazie allo stampaggio brevettato TipLoc per un robusto collegamento tra punta e corpo e al design CableLoc con resistenza alla trazione di 220 N, questa sonda offre una resistenza chimica significativamente superiore rispetto ai precedenti modelli 3300 RAM. Il suo campo magnetico ristretto consente una regolazione accurata del gap anche all’interno di alloggiamenti meccanici compatti, riducendo efficacemente le interferenze. Fornendo dati dinamici fondamentali sull’albero al sistema di protezione dei macchinari 3500, il 330910-03-09-05-02-05 svolge un ruolo cruciale nella prevenzione di guasti catastrofici delle apparecchiature e nell’ottimizzazione dei cicli di manutenzione negli impianti petrolchimici e di generazione elettrica.

Decodifica del suffisso

La sequenza alfanumerica del 330910-03-09-05-02-05 definisce i parametri meccanici e di certificazione specifici necessari per l’integrazione presso il sito:

• 03 (Lunghezza non filettata): Sezione del corpo non filettata di 30 mm.

• 09 (Lunghezza complessiva del corpo): Lunghezza complessiva del corpo di 90 mm.

• 05 (Lunghezza totale): Lunghezza totale del cavo di collegamento di 0,5 metri (20 pollici).

• 02 (Connettore e cavo): Connettore coassiale miniaturizzato ClickLoc con cavo standard e armatura integrata in acciaio inossidabile.

• 05 (Omologazione dell’ente certificatore): Omologazioni globali multiple, tra cui FCC, ATEX, IECEx e CSA, per l’uso in aree pericolose a sicurezza intrinseca.

Specifiche tecniche

Domande frequenti sulla protezione delle apparecchiature

La sonda 3300 NSv è intercambiabile con la precedente serie 3300 RAM?

Sì. La sonda 3300 NSv e i cavi di prolunga sono compatibili sia meccanicamente sia elettricamente con i precedenti componenti hardware 3300 RAM, consentendo aggiornamenti presso il sito senza interruzioni e con una maggiore resistenza chimica.

Qual è il vantaggio della “Narrow Side View” negli spazi ristretti?

Le sonde standard richiedono un’ampia area libera intorno alla punta per evitare interferenze dovute al “carico laterale” causato dall’alloggiamento della macchina. La serie NSv presenta caratteristiche superiori di visione laterale, consentendo di mantenere l’accuratezza del segnale quando viene regolata in canali stretti o vicino a superfici metalliche adiacenti.

Perché l’esposizione prolungata a temperature inferiori a -34 °C è un problema?

Sebbene la sonda sia omologata per il funzionamento fino a -52 °C, l’esposizione prolungata a temperature inferiori a -34 °C (-30 °F) può ridurre l’elasticità dell’O-ring interno in Viton, causando potenzialmente un guasto prematuro della tenuta alla pressione di processo.

Linee guida tecniche per l’installazione e la messa in servizio

• Impegno della filettatura e coppia: Per i corpi delle sonde M10X1, l’impegno massimo della filettatura è limitato a 15 mm. Durante l’installazione, la coppia di montaggio non deve superare 22,6 N-m (200 in-lb) sui primi tre filetti, per evitare la deformazione del corpo. Utilizzare un secondo controdado per fissare la regolazione finale del gap e contrastare gli spostamenti causati dalle vibrazioni.

• Integrità del connettore ClickLoc: Assicurarsi che i connettori ClickLoc in ottone placcato oro siano completamente inseriti e “scattino” in posizione. Ciò previene l’attenuazione del segnale causata dall’allentamento. Negli ambienti con olio per turbine, evitare di utilizzare nastro in silicone sul raccordo tra sonda e cavo di prolunga; utilizzare invece protezioni per connettori specifiche per impedire l’ingresso dell’olio.

• Tenuta ambientale: L’O-ring in Viton garantisce una tenuta alla pressione differenziale tra la punta della sonda e il corpo. Se l’applicazione prevede gas di processo ad alta pressione o sostanze chimiche speciali, verificare la compatibilità chimica con il Viton e valutare una prova di pressione della tenuta dopo l’installazione, qualora richiesta dai protocolli di sicurezza del sito.
