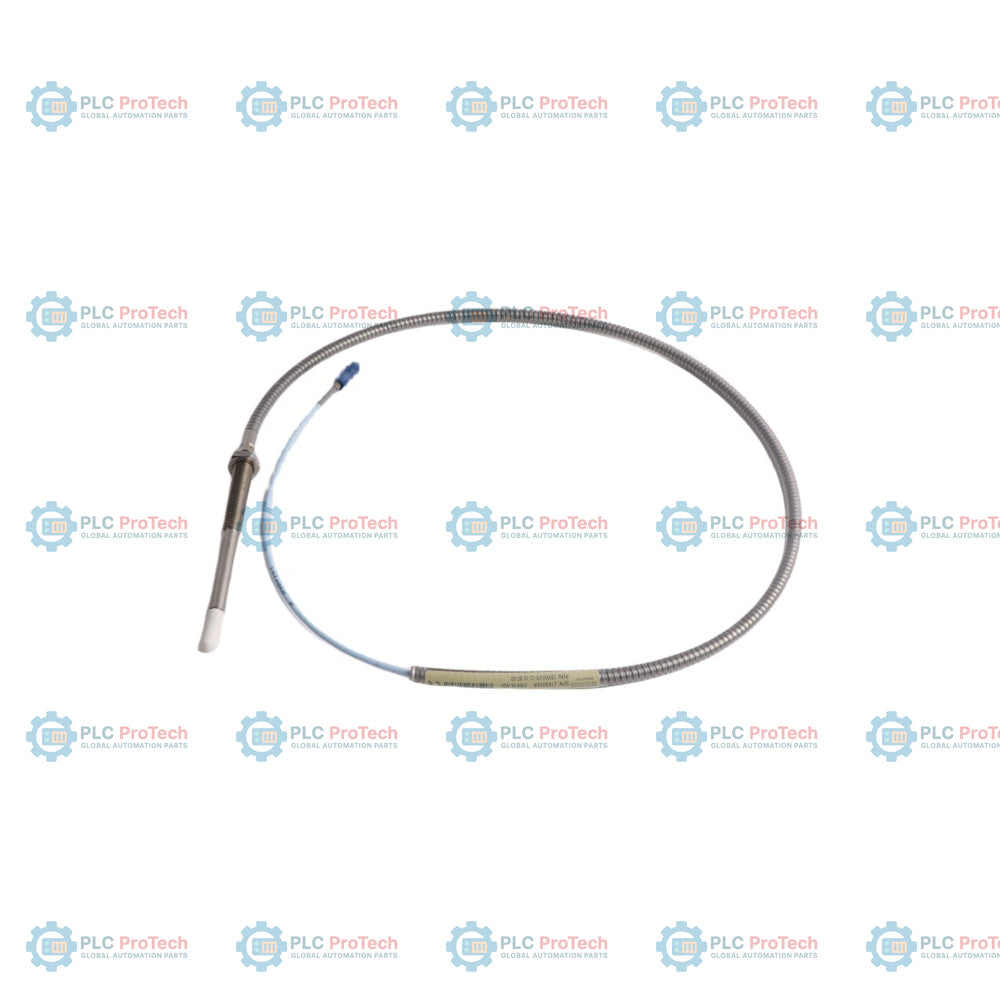

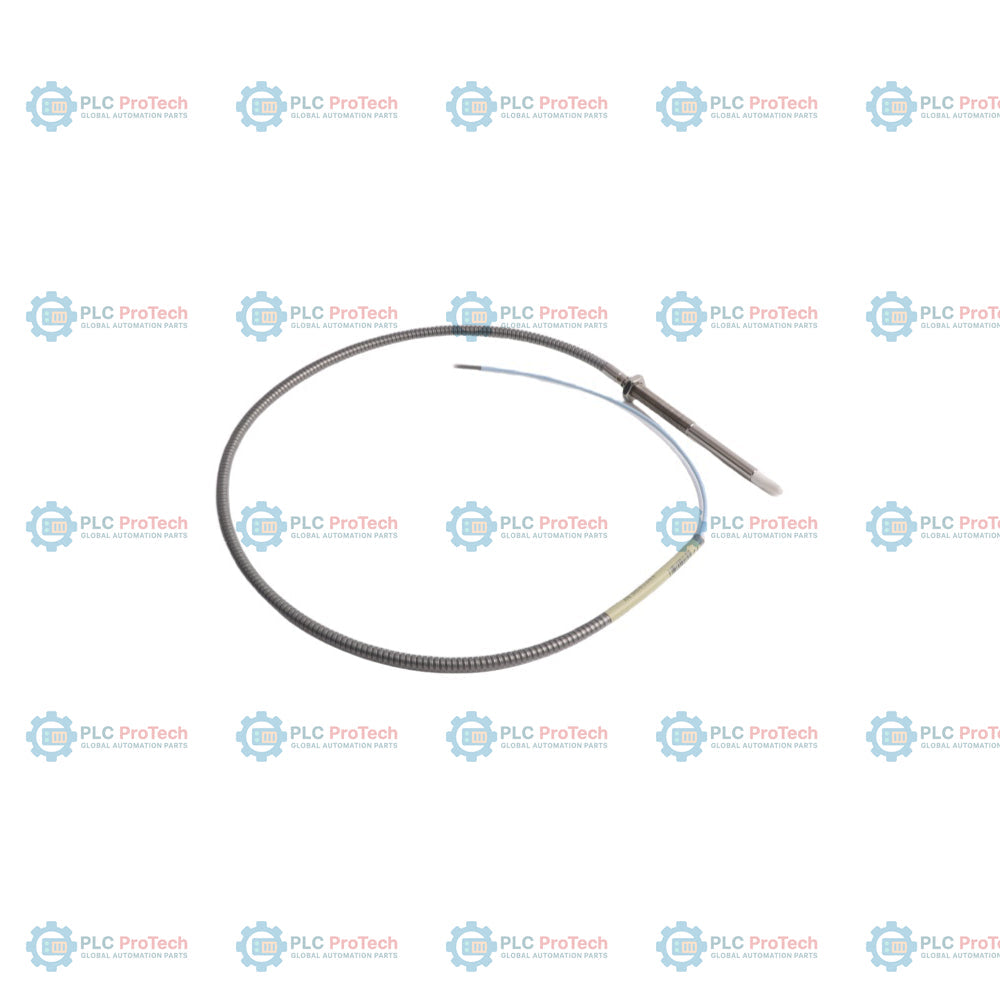

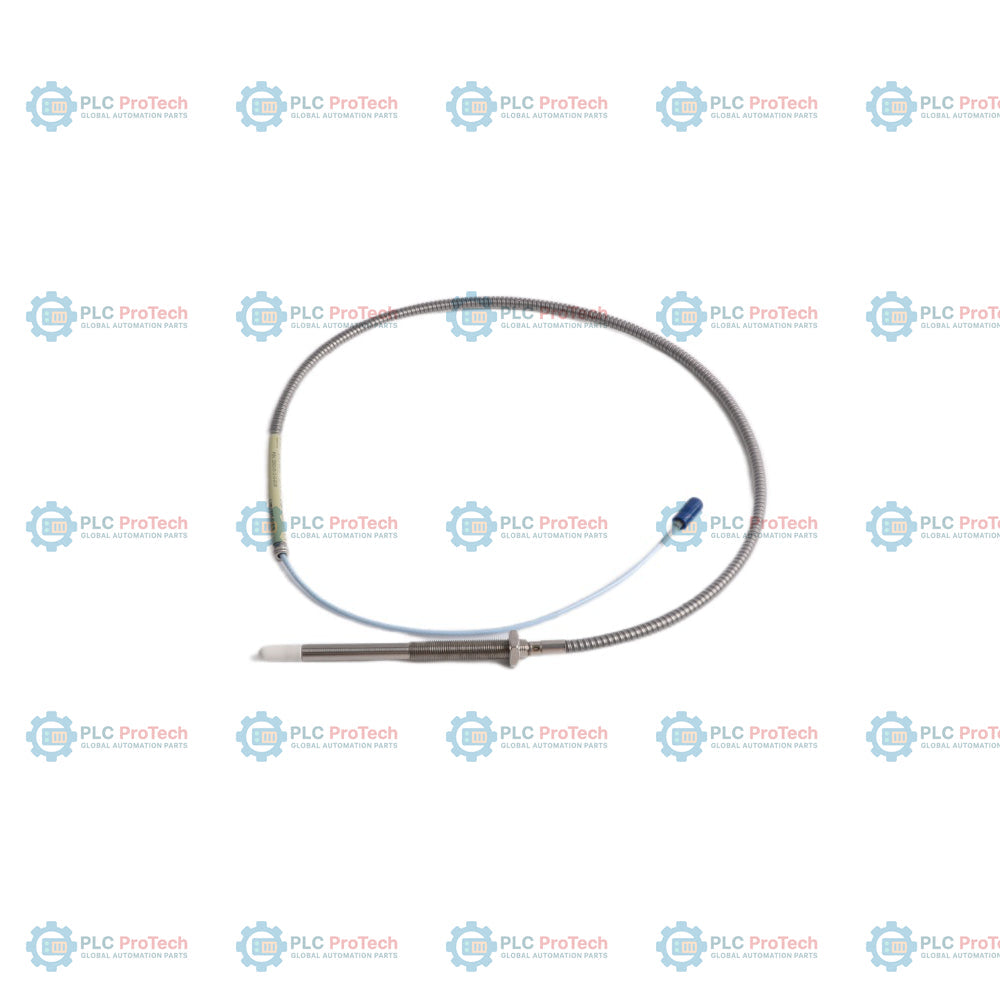

Sonda di prossimità Bently Nevada 330910-05-10-02-00 3300 NSv

Descrizione

330910-05-10-02-00: Sonda di prossimità 3300 NSv, filettatura M10x1, con armatura in acciaio inox, lunghezza non filettata Opzione 05, lunghezza complessiva del corpo Opzione 10, connettore coassiale miniaturizzato ClickLoc Opzione 02 con cavo standard e Opzione 00 che indica che non sono richieste approvazioni di enti. Questa specifica configurazione con filettatura metrica viene utilizzata in applicazioni industriali con gioco ridotto, dove è richiesta la protezione meccanica del cavo della sonda, ma non sono specificate approvazioni di enti esterni.

A differenza delle versioni non corazzate (come la sonda 330905) o delle configurazioni che richiedono protezioni specifiche per il connettore (Opzione 01), questa sonda corazzata utilizza un'armatura flessibile in acciaio inox AISI 302 sul cavo coassiale isolato in FEP per resistere all'usura meccanica e all'abrasione fisica. Il design con filettatura metrica M10x1 garantisce la compatibilità diretta con gli alloggiamenti delle macchine dotati di filettatura metrica, offrendo un campo lineare di 1,5 mm (60 mil) per misurazioni ad alta precisione delle vibrazioni dell'albero e della posizione assiale su macchinari rotanti ad alta velocità con aree target limitate.

Caratteristiche

• L'armatura in acciaio inox protegge fisicamente il cavo dall'abrasione, dallo schiacciamento e dai detriti negli ambienti operativi difficili.
• La filettatura metrica M10x1 consente l'integrazione diretta nei corpi macchina con filettatura metrica standard.
• La lunghezza non filettata del corpo di 50 mm (Opzione 05) assicura una regolazione precisa del gioco fisico all'interno della porta di installazione.
• La lunghezza complessiva del corpo di 100 mm (Opzione 10) garantisce la portata necessaria per le configurazioni di montaggio profondo.
• Il connettore coassiale miniaturizzato ClickLoc (Opzione 02) è dotato di un meccanismo di bloccaggio sicuro con cavo standard isolato in FEP da 75 ohm.
• La punta in solfuro di polifenilene (PPS) e il corpo in acciaio inox AISI 304 offrono elevata resistenza chimica e stabilità termica.
• La guarnizione di tenuta a pressione in Viton impedisce ai fluidi di processo di fuoriuscire attraverso il corpo della sonda in presenza di pressione differenziale.

Applicazioni

• Misurazione delle vibrazioni dell'albero e della posizione assiale su macchinari rotanti ad alta velocità e con gioco ridotto.
• Pompe industriali, compressori e motori elettrici a piccolo diametro con geometria dell'area target della sonda limitata.
• Turbine a gas aeroderivative e macchinari ausiliari con porte di installazione metriche.
• Punti di monitoraggio interni soggetti ad abrasione meccanica ed esposizione ai fluidi.

Informazioni per l'ordinazione

Specifiche tecniche

Connessioni e interfacce

La sonda di prossimità 3300 NSv termina con un connettore coassiale maschio ClickLoc miniaturizzato, progettato per essere collegato direttamente al cavo di prolunga 3300 NSv. Questo collegamento terminale forma una connessione a impedenza adattata di 75 ohm a basse perdite, che convoglia i segnali RF a correnti parassite al sensore Proximitor.

Linee guida per l'installazione

Una corretta installazione meccanica ed elettrica è fondamentale per garantire l'accuratezza della misurazione:

• Impegno della filettatura: rispettare i limiti standard di impegno della filettatura M10x1 (lunghezza massima di impegno della filettatura: 15 mm, per evitare il grippaggio).
• Limiti di coppia: serrare il corpo della sonda M10x1 alla coppia consigliata di 11.3 N m (100 in-lb). Non superare il limite massimo nominale di 33.9 N m (300 in-lb).
• Raggio minimo di curvatura: mantenere un raggio minimo di curvatura del cavo di 25.4 mm (1.0 in) per il cavo coassiale corazzato, per evitare danni strutturali.
• Gestione del connettore: i connettori coassiali ClickLoc devono essere mantenuti asciutti e privi di contaminanti. Serrare il collegamento manualmente, quindi applicare nastro siliconico autoagglomerante se esposto a fluidi industriali (nota: il nastro siliconico non è consigliato all'interno dei carter delle macchine o in caso di esposizione all'olio per turbine).
• Distanza target: verificare che la punta della sonda sia posizionata alla distanza consigliata di 1.0 mm (40 mil) rispetto all'albero target, per prestazioni ottimali nell'intervallo lineare.

Conformità e certificazioni

La variante 330910-05-10-02-00 viene fornita con l'Opzione 00, a indicare che le approvazioni degli enti per aree pericolose non sono necessarie per l'ambiente di installazione previsto. Per le applicazioni che richiedono certificazioni per aree pericolose (come ATEX, IECEx o CSA), specificare la variante Opzione 05.
