Descrizione

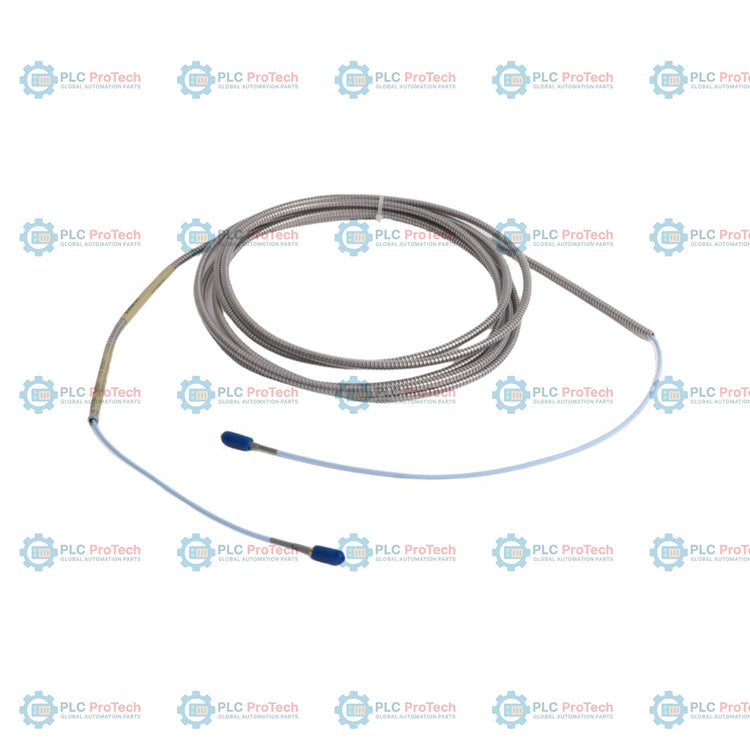

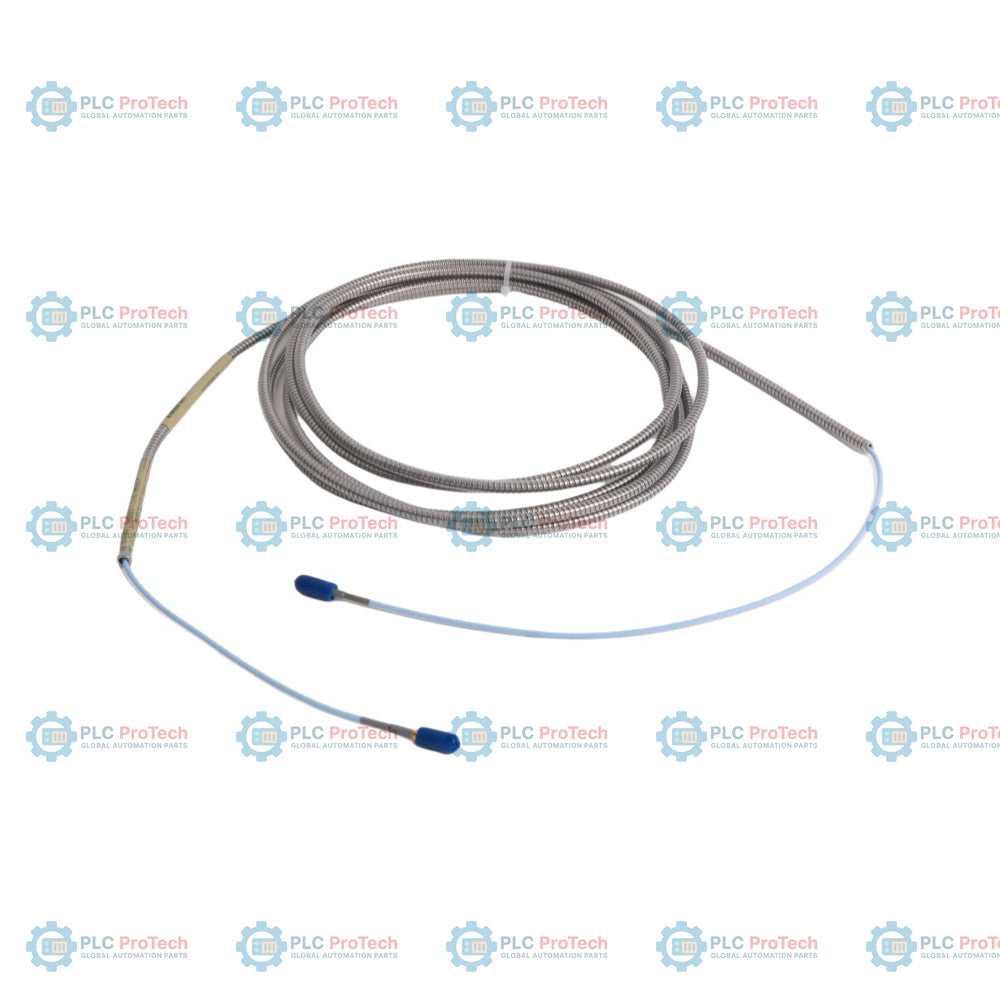

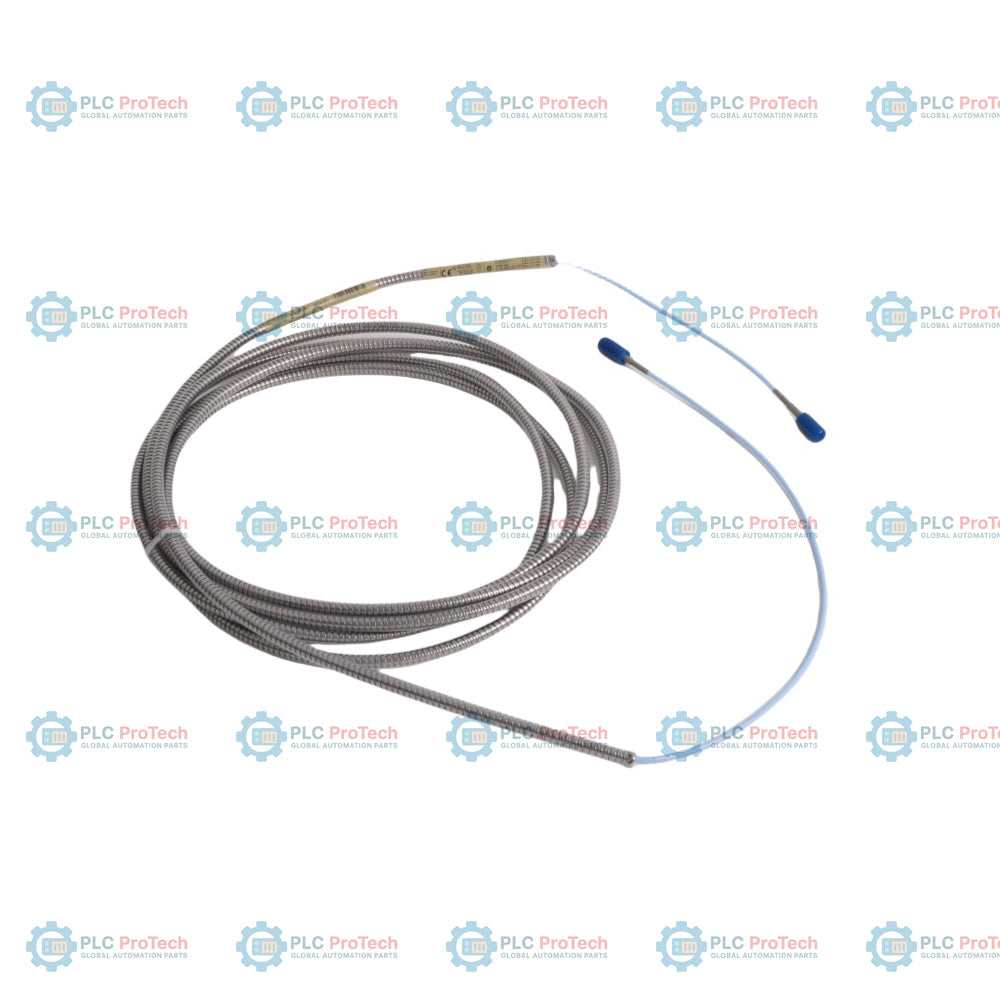

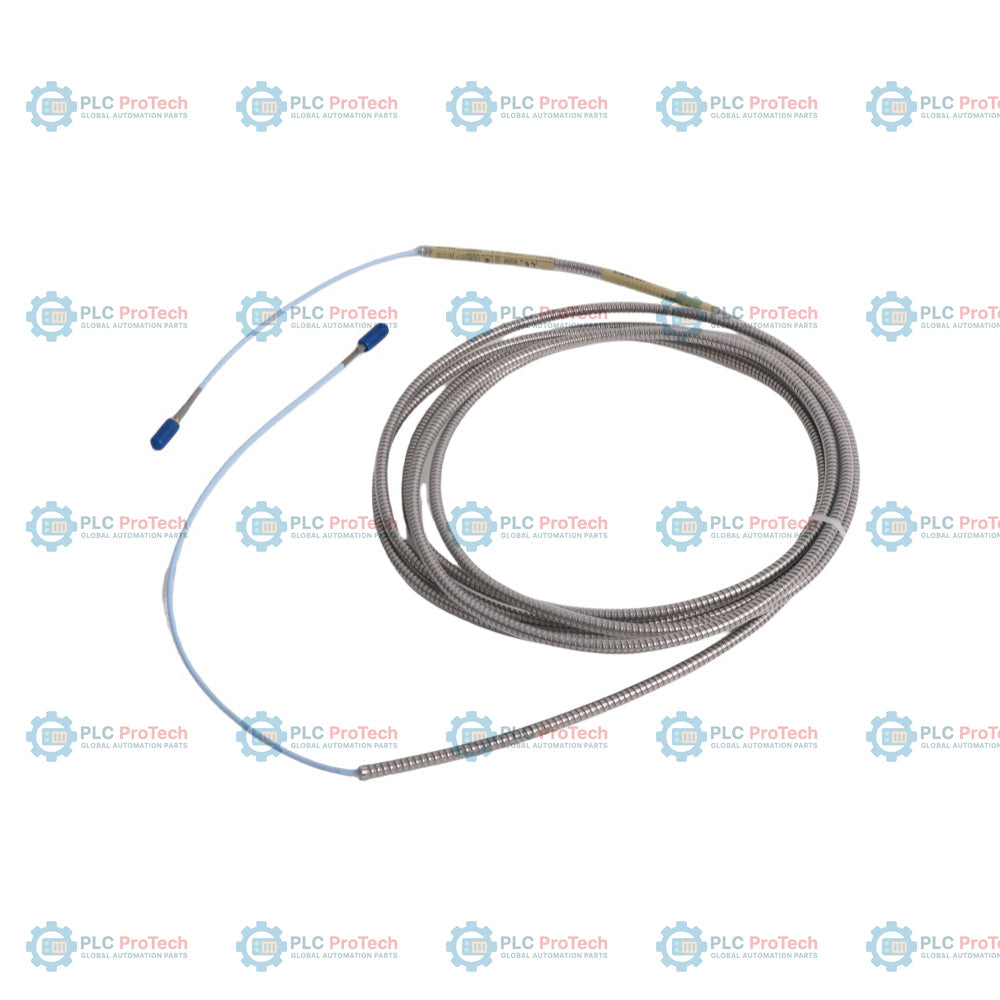

Il modello 330930-045-01-05 è un cavo di prolunga 3300 XL NSv di livello industriale, prodotto da Bently Nevada (un’azienda Baker Hughes). Questo cavo coassiale specializzato fornisce una trasmissione del segnale a bassa perdita essenziale all’interno del sistema di trasduttori di prossimità 3300 XL NSv, fungendo da collegamento tra una sonda di prossimità a correnti parassite 3300 NSv e un sensore Proximitor 3300 XL NSv. Il sistema NSv (vista laterale stretta) è progettato specificamente per macchinari con vincoli di installazione ridotti, come compressori d’aria centrifughi, compressori per refrigerazione e macchinari per gas di processo, nei quali spazi laterali limitati, sedi di centraggio strette o diametri dell’albero ridotti (inferiori a 51 mm o 2 in) impediscono l’impiego delle configurazioni standard dei sensori di prossimità da 5 mm o 8 mm.

Secondo le specifiche ufficiali del sistema Bently Nevada, la configurazione del cavo di prolunga senza armatura mantiene una rigorosa densità lineare di massa di 45 grammi per metro (0,5 oz/ft). Per questa variante specifica, caratterizzata da una lunghezza fisica di 4,5 metri (14,8 piedi), la massa netta operativa del cavo è esattamente di 202,5 grammi (7,14 oz), esclusi i connettori terminali. Questa precisa distribuzione del peso è fondamentale per gli ingegneri sul campo che calcolano i limiti di carico delle passerelle portacavi e i parametri di abbassamento del pressacavo nei tratti verticali in condotto. Protetta da una guaina esterna in etilene propilene fluorurato (FEP) ad alta rigidità dielettrica, questa variante senza armatura (opzione -01) offre la massima flessibilità di posa meccanica nei sistemi di condotti complessi ed è certificata in fabbrica con Multiple Agency Approvals (opzione -05) per un’installazione senza problemi in ambienti pericolosi classificati a livello globale.

Caratteristiche

• Compatibilità elettrica e meccanica completa con i sistemi legacy di trasduttori di prossimità Bently Nevada 3300 RAM.
• Design ad alta precisione senza armatura, con una densità lineare di massa controllata di 45 g/m (0,5 oz/ft) per un’analisi accurata della distribuzione dei carichi di peso.
• Guaina esterna del cavo premium in etilene propilene fluorurato (FEP), che offre elevata rigidità dielettrica e resistenza chimica contro lubrificanti e solventi industriali corrosivi.
• Connettori coassiali miniaturizzati ClickLoc in ottone placcato oro, terminati in fabbrica, che si bloccano saldamente per eliminare i collegamenti allentati causati da forti vibrazioni della macchina.
• Nucleo coassiale specializzato da 75 ohm ad alta stabilità, che preserva la fedeltà del segnale RF ad alta frequenza e riduce al minimo la distorsione del fattore di scala nel lungo periodo.
• Certificazioni multiple di enti per aree pericolose, che garantiscono un'implementazione sicura e senza interruzioni presso impianti di raffinazione e di trattamento chimico in tutto il mondo.

Applicazioni

• Trasmissione delle forme d'onda critiche delle vibrazioni radiali dinamiche dai cuscinetti idrodinamici a gioco ridotto ai sistemi di monitoraggio centralizzati.
• Interconnessione di sonde di spostamento della spinta assiale situate all'interno di gruppi di turbomacchinari industriali con alberi di piccolo diametro.
• Trasmissione di segnali ad alta frequenza del tachimetro, di rilevamento della velocità e di riferimento di fase Keyphasor provenienti da aree target ad accesso limitato.

Struttura della stringa delle opzioni

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Regola di adattamento della lunghezza totale del circuito: Abbinare sempre questo cavo di prolunga da 4,5 metri a una sonda di prossimità compatibile da 0,5 metri, per ottenere l'esatta lunghezza di calibrazione del sistema a circuito totale di 5,0 metri richiesta dal sensore Proximitor 3300 XL NSv. Lunghezze del sistema non corrispondenti (ad esempio, utilizzare un cavo da 4,5 metri in un circuito Proximitor accordato da 7,0 metri) comprometteranno gravemente il Fattore di scala medio (ASF) del sistema.
• Scarico della trazione dovuta al peso del condotto: Per calate verticali del condotto superiori a 3 metri, assicurarsi che il cavo sia adeguatamente sostenuto. Sebbene il peso del cavo da 4,5 metri sia ridotto (202,5 g), l'allungamento senza supporto in condizioni di temperatura elevata può degradare la geometria fisica del nucleo interno da 75 ohm.
• Impermeabilizzazione dei connettori: Dopo aver bloccato saldamente tra loro i giunti coassiali ClickLoc, inserire gli appositi protettori per connettori oppure applicare uno strato di nastro siliconico autoagglomerante sui punti di giunzione, per impedire l'ingresso dell'umidità ed evitare cortocircuiti dovuti alla messa a terra della struttura.
• Evitare i contatti con la messa a terra: L'involucro metallico esterno dei connettori ClickLoc non deve entrare in contatto elettrico con l'involucro della macchina o con le pareti della scatola di giunzione. La messa a terra di questo collegamento introduce gravi circuiti di rumore ad alta frequenza nel circuito del sensore a bassa tensione.
• Instradamento in condotto protettivo: Poiché si tratta di una variante di cavo non armato (-01), deve essere instradato attraverso un condotto protettivo dedicato o canali passacavi strutturali, per proteggerlo da tagli fisici esterni, schiacciamenti e interferenze elettromagnetiche ad alta tensione (EMI).
