Descrizione

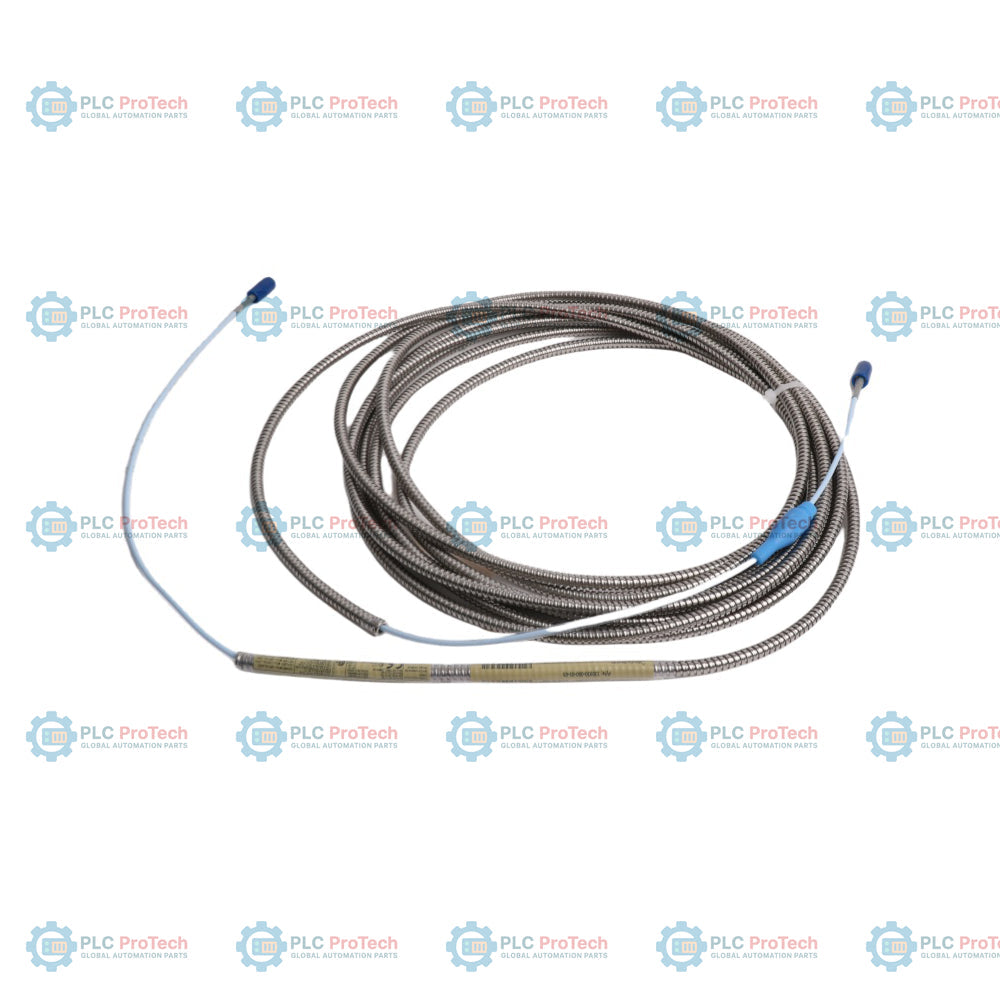

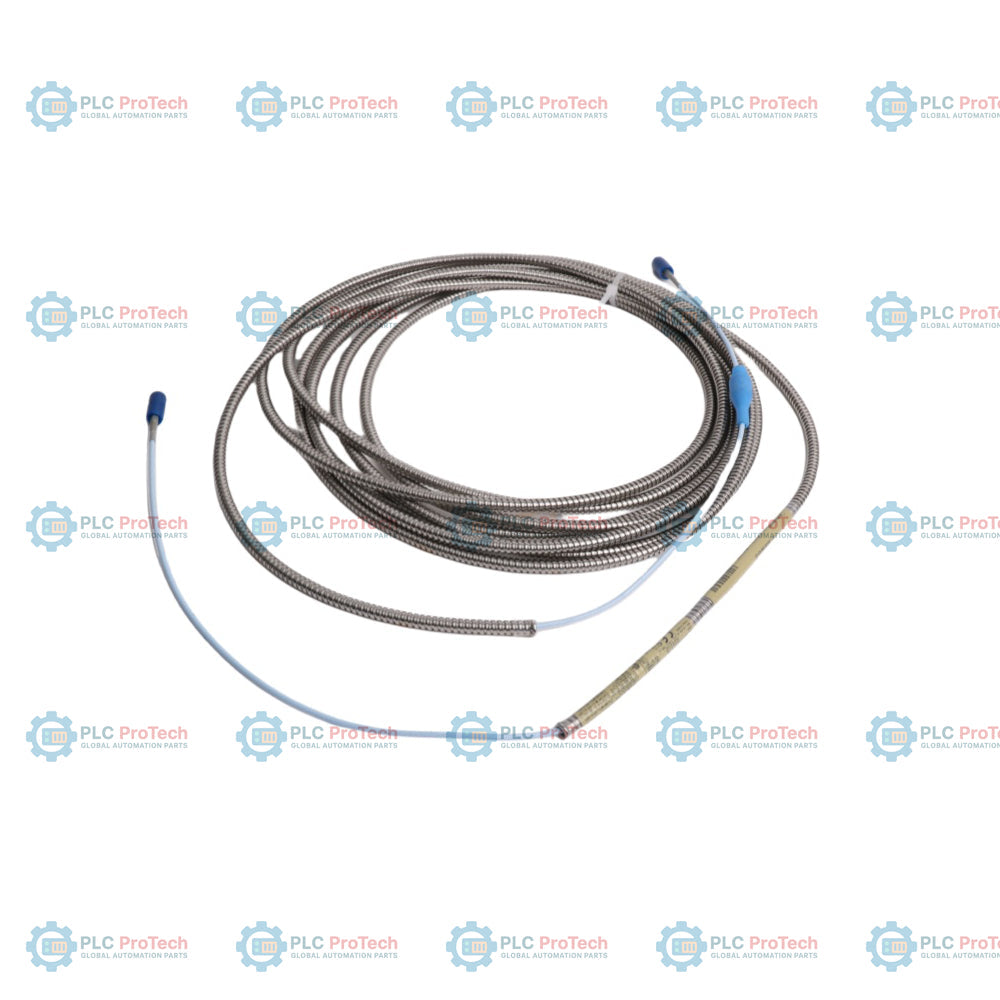

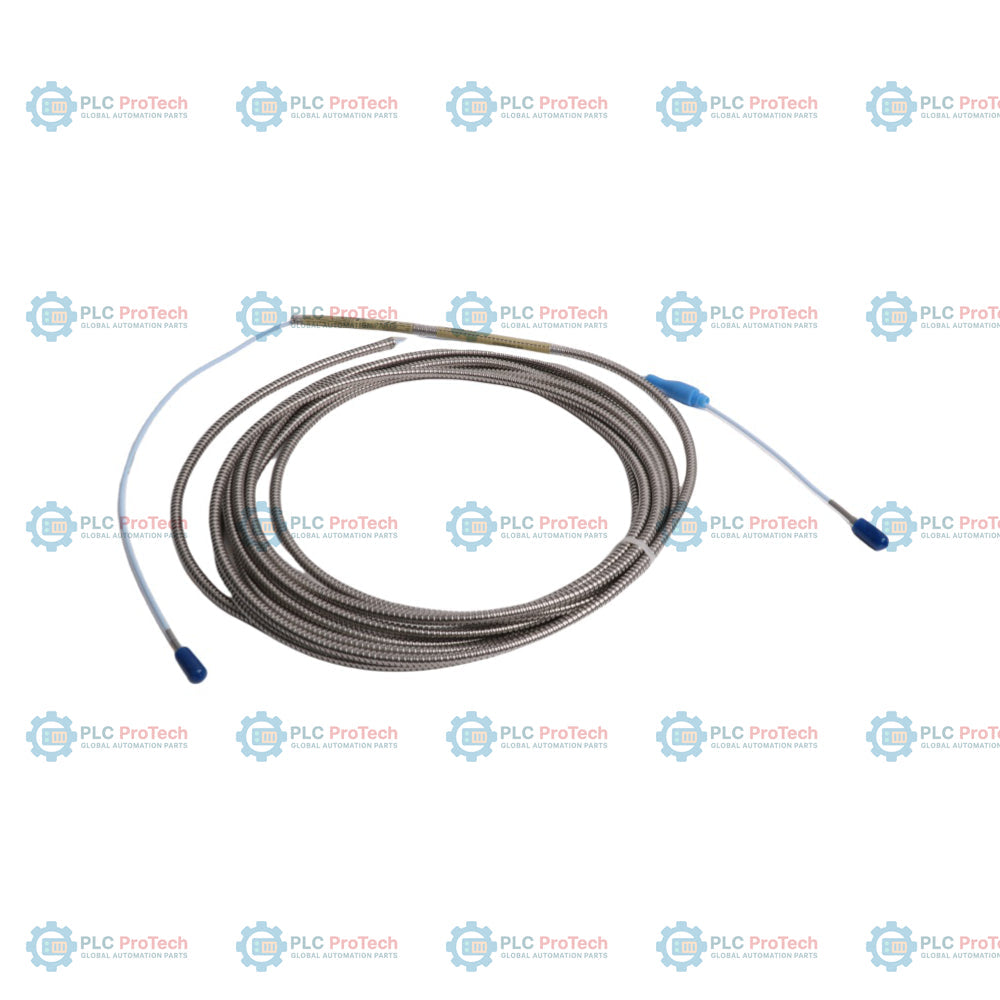

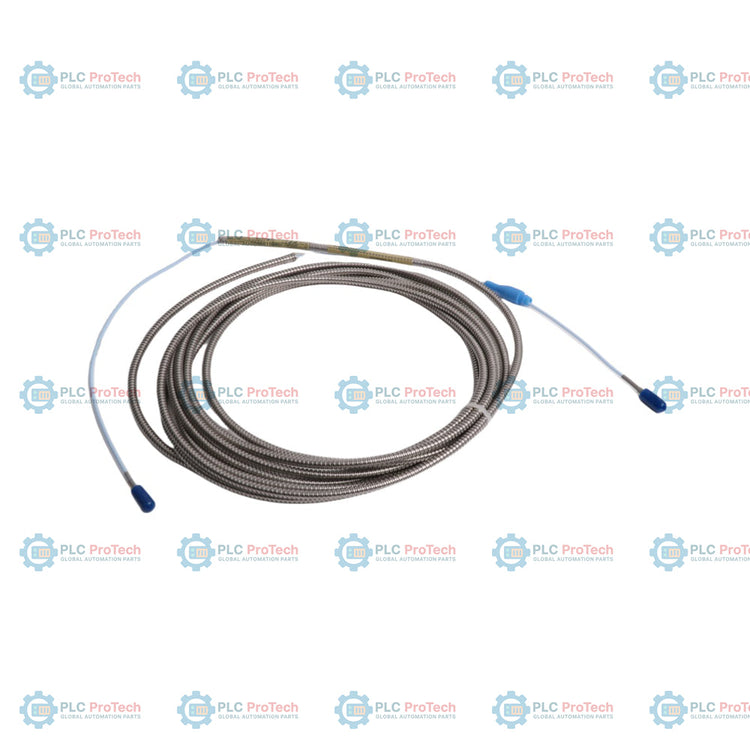

Il Bently Nevada 330930-060-05-05 è un cavo di prolunga 3300 NSv ad alte prestazioni, progettato per l'uso nel sistema di trasduttori di prossimità 3300 XL NSv. È stato progettato principalmente per compressori d'aria centrifughi, compressori per refrigerazione, compressori per gas di processo e altri macchinari con cuscinetti a film fluido caratterizzati da vincoli di installazione ridotti o target sull'albero di piccole dimensioni. Questo cavo di prolunga presenta una lunghezza totale di 6,0 metri, una protezione con armatura in acciaio inossidabile senza guaina in FEP e protezioni dei connettori integrate.

Dotato di connettori ClickLoc in ottone placcato oro, il 330930-060-05-05 garantisce collegamenti sul campo con interblocco sicuro che impediscono l'allentamento dovuto alle vibrazioni dei macchinari. È pienamente compatibile e intercambiabile con i precedenti sistemi di sonde di prossimità 3300 RAM, facilitando gli aggiornamenti negli ambienti industriali con restrizioni di spazio o di visuale laterale.

Caratteristiche

• Fa parte dello speciale sistema di trasduttori di prossimità 3300 XL NSv, progettato per spazi ridotti e target di piccole dimensioni.
• Configurato con un'opzione di lunghezza del cavo di 6,0 metri.
• È dotato di un'armatura flessibile in acciaio inossidabile AISI 302 per la protezione fisica, senza guaina esterna in FEP.
• Include protezioni dei connettori preinstallate sulle interfacce ClickLoc per impedire l'ingresso di liquidi.
• I connettori ClickLoc in ottone placcato oro di alta qualità impediscono l'allentamento accidentale dei collegamenti.
• Piena compatibilità elettrica e meccanica con i sistemi trasduttori Bently Nevada 3300 RAM.
• Fornisce un'elevata resistenza alla trazione, fino a 220 N (50 lb), nel punto di interfaccia tra il cavo di collegamento della sonda e il cavo di prolunga.

Applicazioni

• Compressori d'aria centrifughi e compressori per gas di processo.
• Compressori industriali per refrigerazione.
• Misurazioni delle vibrazioni radiali e della posizione radiale su alberi di diametro inferiore a 51 mm (2 pollici).
• Misurazioni della posizione assiale (di spinta) su target piani di dimensioni inferiori a 15 mm (0,6 pollici).
• Instradamento dei segnali del tachimetro, della velocità zero e del riferimento di fase (Keyphasor).

Informazioni per l'ordine

Il cavo di prolunga 3300 NSv viene ordinato secondo la struttura riportata di seguito:

Specifiche tecniche

Linee guida per l'installazione

• Abbinamento delle lunghezze: Assicurarsi che la lunghezza combinata del cavo di prolunga e della sonda di prossimità corrisponda ai requisiti di lunghezza totale del sistema specificati dal sensore Proximitor (lunghezza del sistema di 5,0 metri o 7,0 metri).
• Coppia di serraggio del collegamento: I connettori devono essere accoppiati serrandoli a mano. La coppia di serraggio massima raccomandata non deve superare 0,56 Nm (5 in lb).
• Protezione dal raggio di curvatura: Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 in) lungo tutto il percorso di instradamento del cavo per evitare attenuazioni o danni all'anima coassiale interna.
• Protezione dall'umidità: Utilizzare i dispositivi di protezione dei connettori preinstallati per sigillare le interfacce ClickLoc contro l'ingresso di fluidi. In alternativa, è possibile avvolgere del nastro in silicone attorno ai collegamenti, sebbene ciò non sia consigliato in caso di esposizione all'olio per turbine.

Conformità e certificazioni

• Direttiva EMC: 2014/30/UE; EN 61000-6-2 (immunità), EN 61000-6-4 (emissioni).
• Direttiva RoHS: 2011/65/UE.
• RoHS Cina: Designazione EFUP di 15 anni secondo SJ/T 11364-2024.
• Sicurezza funzionale: Certificato SIL 2 (HFT=0), certificato SIL 3 (HFT=1).
• Omologazioni marittime: Regole 2019 per le condizioni di classificazione (Parte 1).
• Omologazioni per aree pericolose (a livello di sistema): * cNRTLus: Classe I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Classe I, Div. 1, Gruppi A, B, C, D. Classe I, Zona 2: AEx/Ex nA/ec IIC T5...T1 Gc; Classe I, Div. 2, Gruppi A, B, C, D.
  • ATEX/IECEx: II 1 G Ex ia IIC T5...T1 Ga; II 3 G Ex nA/ec IIC T5...T1 Gc.
